กลไกการจับยึด/ปลดการจับยึด (Clamping/Unclamping Mechanism) แบบขยายภายในด้วยกลไกข้อต่อ (Linkage)

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การกำหนดตำแหน่ง/แคลมป์

กลไกที่ใช้กลไกข้อต่อในการจับยึดและปลดการจับยึดเส้นผ่านศูนย์กลางภายในของชิ้นงานโดยการทำงานจากทิศทางเดียว เส้นผ่านศูนย์กลางภายในของชิ้นงานที่ถูกจัดตำแหน่งเบื้องต้นด้วยโครงร่างภายนอก (Pre-positioned by Outer Profile) จะถูกจับยึดด้วยแรงสปริง กลไกข้อต่อที่ถูกจับยึดจะถูกกระตุ้น/ปลดด้วยตัวดัน (Pusher) ที่ติดตั้งภายนอกเพื่อปลดการจับยึด

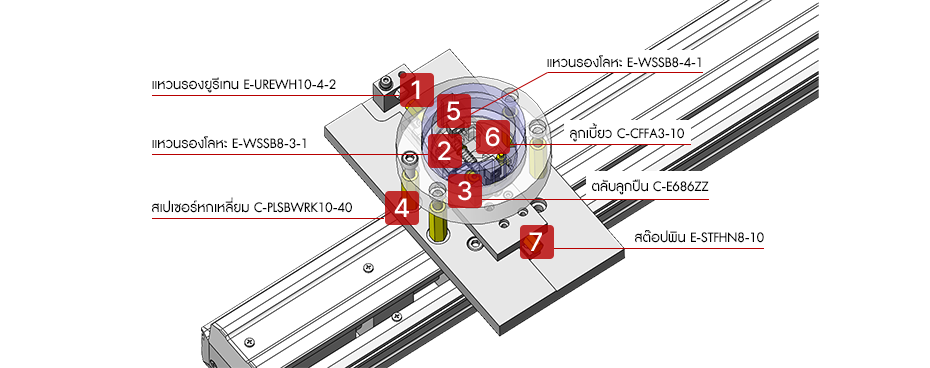

กลไกการจับยึด/ปลดการจับยึด (Clamping/Unclamping Mechanism) แบบขยายภายในด้วยกลไกข้อต่อ (Linkage)

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	แหวนรองยูรีเทน	E-UREWH10-4-2	วัสดุ: ยูรีเทนทนการสึกหรอ ความแข็ง: Shore A90 เส้นผ่านศูนย์กลางภายนอก D (มม.): 10 เส้นผ่านศูนย์กลางภายใน V (มม.): 4 ความหนา T (มม.): 2	2	19 บาท
②	แหวนรองโลหะ	E-WSSB8-3-1	ประเภท: แหวนรองโลหะ เกรดมาตรฐาน เส้นผ่านศูนย์กลางภายนอก D: 8 เส้นผ่านศูนย์กลางภายใน V: 3 ความหนา T (มม.): 1 วัสดุ: [เหล็ก] เหล็กกล้าโครงสร้างทั่วไปหรือเหล็กกล้าคาร์บอน การเคลือบพื้นผิว: เหล็กออกไซด์ดำ (Black Oxide)	1	13 บาท
③	ตลับลูกปืน	C-E686ZZ	ประเภท: ตลับลูกปืน แบบมีซีลสองด้าน วัสดุ: [เหล็กกล้า] SUJ2 เส้นผ่านศูนย์กลางภายนอก D (มม.): 13 เส้นผ่านศูนย์กลางภายใน d (มม.): 6 ความกว้าง B (มม.): 5	1	27 บาท
④	สเปเซอร์หกเหลี่ยม	C-PLSBWRK10-40	ประเภท: สเปเซอร์หกเหลี่ยม เกลียวในข้างเดียว เกลียวนอกข้างเดียว วัสดุ: [เหล็กกล้า] เทียบเท่า S45C การเคลือบพื้นผิว: การชุบนิกเกิล ประเภทเสา: ตัน (Solid)	4	40 บาท
⑤	แหวนรองโลหะ	E-WSSB8-4-1	ประเภท: แหวนรองโลหะ เกรดมาตรฐาน เส้นผ่านศูนย์กลางภายนอก D: 8 เส้นผ่านศูนย์กลางภายใน V: 4 ความหนา T (มม.): 1 วัสดุ: [เหล็ก] เหล็กกล้าโครงสร้างทั่วไปหรือเหล็กกล้าคาร์บอน การเคลือบพื้นผิว: เหล็กออกไซด์ดำ (Black Oxide)	2	13 บาท
⑥	ลูกเบี้ยว	C-CFFA3-10	ประเภท: ลูกเบี้ยว หัวจมหกเหลี่ยม แบบแบน เส้นผ่านศูนย์กลางภายนอก D: 10 / ความกว้าง B: 7 วัสดุ: เหล็กกล้าคาร์บอน ชนิดมาตรฐาน, มีซีล	2	257 บาท
⑦	สต๊อปพิน	E-STFHN8-10	วิธีการยึด: เกลียวนอก รูปทรงปลาย: แบน (Flat) วัสดุ: [เหล็ก] SCM435 ความสูงส่วนหัว T: 10 การเคลือบพื้นผิว: การชุบนิกเกิลแบบไม่ใช้ไฟฟ้า	2	222 บาท
