ส สกรู พินสกรู ชนิดแบน
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
ภาพรวมของสินค้า
ความเผื่อ ของความสูงของ หัว สต๊อปพิน ได้รับการควบคุมอย่างเข้มงวด และใช้ได้อย่างมีประสิทธิภาพสำหรับการจำกัดพื้นที่ ตามแนวแกน ของ ชิ้นงาน ชนิดเกลียว เป็นประเภทที่ใช้กันมากที่สุด ติดตั้งง่าย และใช้กันอย่างแพร่หลาย และมีความแข็งและสามารถป้องกัน ชิ้นงาน ที่กระแทกได้อย่างมีประสิทธิภาพ

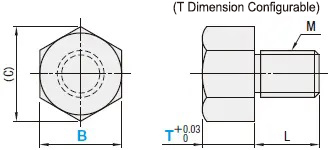

Drawing ระบุขนาด
ภาพรวมรายละเอียดจำเพาะ
| ชนิด |  วัสดุ |  ความแข็ง |  กระบวนการชุบผิว | |
| ขนาด T แบบตั้งค่าได้ | มิติ T ยึดอยู่กับที่ | ขนาด T แบบตั้งค่าได้ | ||
| E-STFHN | SCM435 | HRC46 or more | HRC32 or more | ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า |
| E-SSTFH | SUS440C หรือ สเตนเลส โครงสร้างมาร์เทนไซต์ เทียบเท่า | HRC50 or more | HRC40 or more | — |
สเตนเลส ชนิดดับ (SUS440C หรือ สเตนเลส โครงสร้างมาร์เทนไซต์ เทียบเท่า) อาจเปลี่ยนสีได้โดย การชุบแข็งหากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับ กระบวนการเตรียมผิว ของ ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้าตารางแสดงรายละเอียดจำเพาะ
| รหัสสินค้า |  T | M (เกลียวหยาบ) | L | (C) | |
| แบบตั้งค่าได้ ได้ เพิ่มขึ้นทีละ 0.5 มม | |||||
 พิมพ์ |  B | ||||
| ( แบบตั้งค่าได้ ค่าคอนฟิก มิติ T ได้) E-STFHN E-SSTFH | 5.5 A | 2.0 to 10.0 | 3 | 5 | 6.4 |
| 5.5 | |||||
| 7 | 4 | 8.1 | |||
| 8 | 5 | 6 | 9.2 | ||
| 10 | 5.0 to 30.0 | 6 | 11.5 | ||
| 10B | 9 | ||||
| 13 | 8 | 10 | 15 | ||
| 13 A | |||||
| 13B | 12 | ||||
| 14 | 10 | 16.2 | |||
| 14 A | |||||
| 14B | 12 | ||||
| 17 | 10.0 to 50.0 | 10 | 19.6 | ||
| 17 A | |||||
| 17B | 15 | ||||
| 19 | 12 | 21.9 | |||
| 19 A | |||||
| 19B | 18 | ||||
แรงบิดขันแน่น (ค่าอ้างอิง) คือ ระดับความแข็งแกร่ง (10.9) บน
หน้ารายละเอียด ในข้อมูลทางเทคนิค ไม่สามารถใช้งานได้เมื่อใช้สารล็อคหรือ แหวนรองสปริงคุณสมบัติของสินค้า
คุณสมบัติ ที่ 1: ตรวจสอบ ความแม่นยำ ในการจำกัด ตำแหน่ง ของ ชิ้นงาน ผสมพันธุ์ได้อย่างง่ายดาย ด้วย ความแม่นยำ สูงสุดถึง 0.01 มม.
คุณสมบัติ ที่ 2: ผลิตภัณฑ์ ชุบ ชุบนิเกิลโดยไม่ต้องใช้ไฟฟ้า สามารถป้องกัน สนิม ได้อย่างมีประสิทธิภาพ
คุณสมบัติ ที่ 3: ผลิตภัณฑ์ ยึดอยู่กับที่ มิติ T สามารถจัดส่งได้ในวันเดียวกันโดยเร็วที่สุด ผลิตภัณฑ์ แบบตั้งค่าได้ มิติ T มีความสูง หัว แบบตั้งค่าได้ อย่างอิสระ
คุณสมบัติ 4: หัว ของ ผลิตภัณฑ์ ผ่านการอบด้วยความร้อนเพื่อปกป้อง ชิ้นงาน จากการเสียดสีอย่างมีประสิทธิภาพและทนต่อแรงกระแทก
คุณสมบัติ ที่ 5: ความแข็ง ในการอบชุบด้วยความร้อนให้เลือกมากมาย: 32 to 55HRC.
คุณสมบัติ ที่ 2: ผลิตภัณฑ์ ชุบ ชุบนิเกิลโดยไม่ต้องใช้ไฟฟ้า สามารถป้องกัน สนิม ได้อย่างมีประสิทธิภาพ
คุณสมบัติ ที่ 3: ผลิตภัณฑ์ ยึดอยู่กับที่ มิติ T สามารถจัดส่งได้ในวันเดียวกันโดยเร็วที่สุด ผลิตภัณฑ์ แบบตั้งค่าได้ มิติ T มีความสูง หัว แบบตั้งค่าได้ อย่างอิสระ
คุณสมบัติ 4: หัว ของ ผลิตภัณฑ์ ผ่านการอบด้วยความร้อนเพื่อปกป้อง ชิ้นงาน จากการเสียดสีอย่างมีประสิทธิภาพและทนต่อแรงกระแทก
คุณสมบัติ ที่ 5: ความแข็ง ในการอบชุบด้วยความร้อนให้เลือกมากมาย: 32 to 55HRC.
ข้อควรระวัง

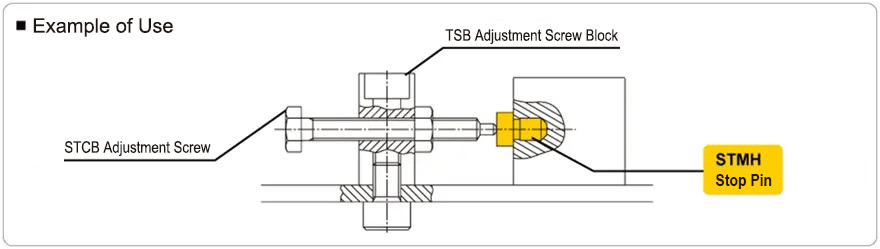

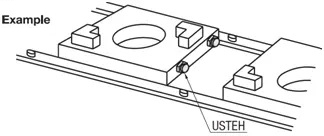

ตัวอย่างการใช้งาน
ชื่ออุปกรณ์: กลไก การจำกัด
ฟังก์ชั่น หลัก:
การปรับระยะ การเคลื่อนที่ (ของชิ้นส่วนเครื่องจักร) ของตำแหน่งของชิ้นงานทำได้โดยใช้ สกรู รับและบล็อก สกรู รับ ซึ่งจะชุบแข็งที่ด้านหน้าของ สกรู รับเพื่อหลีกเลี่ยงความเสียหายต่อ ชิ้นงาน
คำอธิบายการ การใช้งาน ชิ้นส่วน:
การใช้หมุดหยุดจะช่วยปกป้อง ชิ้นงาน และยังช่วยให้วาง ชิ้นงาน การวางตำแหน่ง ที่แม่นยำอีกด้วย ปกป้อง ชิ้นงาน และรับประกัน ความแม่นยำ ไปพร้อมๆ กัน
ฟังก์ชั่น หลัก:
การปรับระยะ การเคลื่อนที่ (ของชิ้นส่วนเครื่องจักร) ของตำแหน่งของชิ้นงานทำได้โดยใช้ สกรู รับและบล็อก สกรู รับ ซึ่งจะชุบแข็งที่ด้านหน้าของ สกรู รับเพื่อหลีกเลี่ยงความเสียหายต่อ ชิ้นงาน
คำอธิบายการ การใช้งาน ชิ้นส่วน:
การใช้หมุดหยุดจะช่วยปกป้อง ชิ้นงาน และยังช่วยให้วาง ชิ้นงาน การวางตำแหน่ง ที่แม่นยำอีกด้วย ปกป้อง ชิ้นงาน และรับประกัน ความแม่นยำ ไปพร้อมๆ กัน
