แหวนรองโลหะรุ่นประหยัด - เกรดมาตรฐาน

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

ภาพรวมผลิตภัณฑ์

โดยทั่วไปจะใช้เป็นชิ้นส่วนที่รองรับแรงกระแทกที่ตัวเชื่อมต่อชิ้นงาน และทำหน้าที่ในการปรับระยะเผื่ออย่างแม่นยำบริเวณส่วนที่รองรับแรงกระแทก
ยังสามารถใช้เพื่อป้องกันพื้นผิวของชิ้นส่วนที่เชื่อมต่อไม่ให้เกิดรอยขีดข่วนจากน๊อตตัวเมีย และช่วยกระจายแรงกดที่เกิดจากน๊อตตัวเมียบนชิ้นส่วนที่เชื่อมต่อ

ดรออิ้งบอกขนาด

สเปคของวัสดุ

งานละเอียด	ชนิด	วัสดุ	กระบวนการเตรียมผิว	D	V	T
	ประเภทการเลือกขนาด T
ทั่วไป	E-WSSB	เหล็กกล้าโครงสร้างทั่วไปหรือเหล็กกล้าคาร์บอน	ฟิล์มการชุบออกไซด์สีดำ	4 ถึง 30	2 ถึง 25	1 ถึง 8
	E-WSSM		ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า
	E-WSSS	เทียบเท่า SUS304	—

ตารางข้อมูลจำเพาะ

รหัสสินค้า		ขนาดเส้นผ่านศูนย์กลางรูใน V												ความหนา T
ชนิด	เส้นผ่านศูนย์กลางภายนอก/O.D. D	ขนาดเส้นผ่านศูนย์กลางรูใน V												ความหนา T
E-WSSB	5		3											1		2
	6		3	4										1		2
	8	2	3	4	5	6								1	1.5	2		3		5
	10		3	4	5	6	8							1	1.5	2	2.5	3	4	5
	12		3	4	5	6	8	10						1		2		3	4	5
	13			4	5	6	8	10						1		2	2.5	3		5
	14			4	5	6	8	10						1		2		3		5
	15			4	5	6	8	10	12					1		2		3		5
	16			4	5	6	8	10	12					1		2		3		5
	20			4	5	6	8	10	12	15				1	1.5	2		3	4	5
	25					6	8	10	12	15	16					2		3		5
	30						8	10	12	15	16		25			2		3		5
E-WSSM	5		3											1		2
	6		3	4										1		2		3
	8	2	3	4	5	6								1		2		3		5
	10		3	4	5	6	8							1	1.5	2		3		5	6	8
	12		3	4	5	6	8	10						1	1.5	2		3		5
	13			4	5	6	8	10						1		2		3		5
	14			4	5	6	8	10						1		2		3		5
	15			4	5	6	8	10	12					1		2		3		5
	16			4	5	6	8	10	12					1		2		3		5	6
	20			4	5	6	8	10	12	15	16			1		2		3	4	5
	25					6	8	10	12	15	16	20				2		3		5
	30						8	10	12	15	16	20	25			2		3		5
E-WSSS	4	2												1
	5	2	3											1		2
	6		3	4										1	1.5	2		3
	8		3	4	5	6								1	1.5	2				5		8
	10		3	4	5	6	8							1		2		3		5
	12		3	4	5	6	8	10						1		2		3		5
	13			4	5	6	8	10						1		2		3		5
	14			4	5	6	8	10						1		2		3		5
	15			4	5	6	8	10	12					1		2		3		5
	16			4	5	6	8	10	12					1		2		3		5
	20			4	5	6	8	10	12	15				1		2		3		5
	25					6	8	10	12	15	16	20				2		3		5
	30						8	10	12	15	16	20	25			2		3		5

คุณสมบัติผลิตภัณฑ์

คุณสมบัติ 1: ผลิตภัณฑ์งานละเอียดที่ผลิตด้วยกระบวนการตัด ช่วยให้สามารถปรับแต่งตำแหน่งได้อย่างแม่นยำ
คุณสมบัติ 2: เมื่อเปรียบเทียบกับแหวนรองมาตรฐาน แหวนรองโลหะจะไม่บุบหลังจากขันชิ้นส่วนที่เชื่อมต่อเข้าไปเนื่องจากการล็อค และจะไม่ทำให้สลักเกลียวคลายตัว
คุณสมบัติ 3: เมื่อเทียบกับแหวนรองปั๊มขึ้นรูปมาตรฐาน แหวนรองโลหะจะเพิ่มความเสียดทานกับชิ้นส่วนยึด ซึ่งสามารถป้องกันการคลายตัวได้

วิธีการใช้งาน

ตัวอย่างการใช้งานสำหรับยึดพื้นผิวฐาน
■ การเชื่อมต่อสลักเกลียวมีความมั่นคง
วิธีใช้ปะเก็นโลหะพันเกลียว

ตัวอย่างการใช้งานสำหรับการป้องกันการคลายตัว
■ โดยการเพิ่มพื้นที่ผิวสัมผัสของเบาะเพื่อเพิ่มแรงเสียดทาน ทำให้ไม่หลุดคลายง่าย
ภาพขนาดใหญ่ของผลิตภัณฑ์ปะเก็นโลหะพันเกลียว

ตัวอย่างการใช้งานสำหรับการเสริมแรงวัสดุที่อ่อนนุ่ม
■ ป้องกันไม่ให้สลักเกลียวจมลงไป
ภาพขนาดใหญ่ของผลิตภัณฑ์ปะเก็นโลหะพันเกลียว

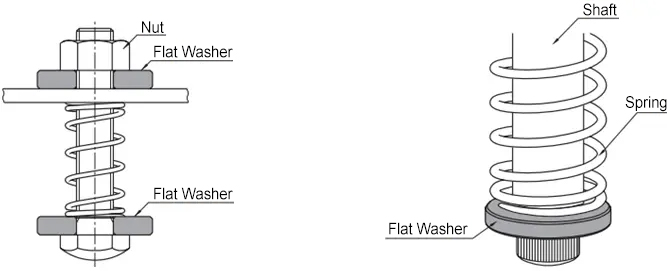

ตัวอย่างการใช้งานเป็นแหวนสปริง
สเปค เศษโลหะพันเกลียว

ข้อควรระวัง

①แหวนรองโลหะเป็นผลิตภัณฑ์ที่ผ่านการกลึง ไม่ใช่ชิ้นส่วนที่มีการปั๊มขึ้นรูป
(2) เมื่อความชื้นสัมพัทธ์ของสภาพแวดล้อมการใช้งานสูงและต้องการความสามารถในการป้องกันสนิม กรุณาเลือกผลิตภัณฑ์ที่มีกระบวนการเตรียมผิวแบบชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้าหรือวัสดุสเตนเลสซีรีส์ SUS
(3) เมื่อสภาพแวดล้อมการใช้งานต้องการความทนการเสียดสีและความแข็งสำหรับแหวนรองโลหะ กรุณาให้ความสำคัญกับ ผลิตภัณฑ์ที่ผ่านการชุบแข็ง เป็นอันดับแรก

เอกสารที่เกี่ยวข้อง

ตัวอย่างการใช้งานแหวนรองโลหะ/ปลอกโลหะ คลิก

ที่นี่ และ ที่นี่

ประสิทธิภาพในการป้องกันสนิมและงานซ่อมบำรุงของวัสดุโลหะและกระบวนการเตรียมผิว คลิก

ที่นี่
