ฟิกซ์เจอร์ (Fixture) ทดสอบการรั่วซึม (Leak Test Fixture)

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การขนส่ง/การเคลื่อนย้าย การตรวจสอบ/การวัด การขับเคลื่อน

กลไกแบบมือโยก (Manual) สำหรับป้อนและนำชิ้นงานออกโดยใช้ ชุดเลื่อน (Slider Unit) ใช้กระบอกสูบเพื่อปิดผนึกชิ้นงาน ตรวจสอบการรั่วซึมของอากาศที่บริเวณรอยเชื่อม/ส่วนที่เชื่อมต่อ โดยการส่งอากาศจากชุดภายนอก แผ่นที่ติดอยู่กับตัวดัน (Pusher) ถูกอัดโดยใช้แรงขับของกระบอกสูบ ปลายช่วงชักของกระบอกสูบทำหน้าที่เป็นส่วนหยุด/จำกัดระยะ (Stroke End Stop) โดยใช้แรงต้านของแผ่นยาง/โฟมซีล

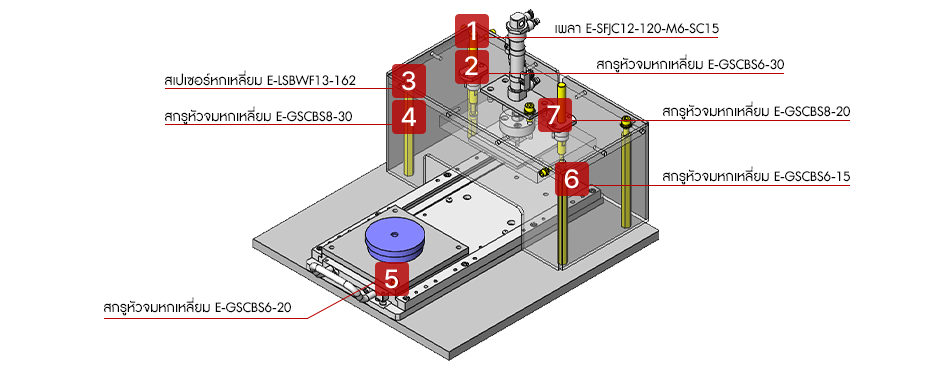

ฟิกซ์เจอร์ (Fixture) ทดสอบการรั่วซึม (Leak Test Fixture)

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	เพลา	E-SFJC12-120-M6-SC15	ประเภท: เพลา เกลียวในข้างเดียวแบบมีร่องประแจ วัสดุ: [เหล็ก] เทียบเท่า S45C การอบชุบความร้อน: การชุบแข็งด้วยคลื่นความถี่สูง ความยาว: 120 ขนาด/มิติ (Dimension): เส้นผ่านศูนย์กลางเพลา: 12, เกลียวใน (M): 6, ร่องประแจ (SC): 15 ค่าความคลาดเคลื่อนเส้นผ่านศูนย์กลางภายนอก: g7	2	157 บาท
②	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-30	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 30 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	2	11 บาท
③	สเปเซอร์หกเหลี่ยม	E-LSBWF13-162	ประเภท: สเปเซอร์หกเหลี่ยม เกลียวนอกข้างเดียว/เกลียวในข้างเดียว ความยาว L (มม.): 162 ความกว้างข้ามแฟลต B (มม.): 13 วัสดุ: [เหล็กกล้า] เหล็กกล้าโครงสร้างทั่วไปหรือเหล็กกล้าคาร์บอน การเคลือบพื้นผิว: เหล็กออกไซด์ดำ (Black Oxide)	4	232 บาท
④	สกรูหัวจมหกเหลี่ยม	E-GSCBS8-30	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 8 ความยาว L (มม.): 30 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	4	16 บาท
⑤	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-20	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 20 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	32	13 บาท
⑥	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	14	11 บาท
⑦	สกรูหัวจมหกเหลี่ยม	E-GSCBS8-20	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 8 ความยาว L (มม.): 20 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	4	17 บาท
