จิ๊กประกบ/จับยึด (Fixture) สำหรับเคสพลาสติก

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การประกอบ/การแปรรูป

จิ๊กกดอัดที่มีโครงสร้างสปริงแบบคู่ (Dual Spring Structure) สปริงด้านล่างใช้สำหรับ คืนตำแหน่ง (Return) ของแท่นรองรับชิ้นงาน (Pallet) และแรงกดอัดเกิดจาก แรงของสปริงบน ลบด้วยแรงสปริงล่าง พาเลทชิ้นงานถูกยึดด้านหลังด้วยตัวล็อคแม่เหล็กเพื่อให้เกิดความเสถียรขณะทำงาน

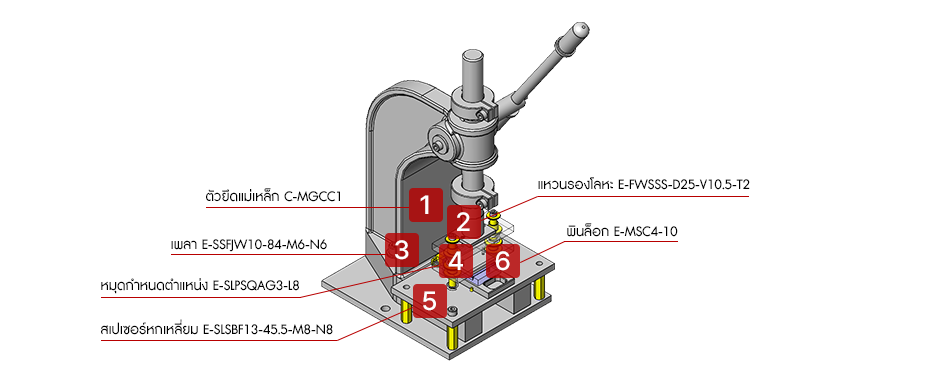

จิ๊กประกบ/จับยึด (Fixture) สำหรับเคสพลาสติก

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	ตัวยึดแม่เหล็ก	C-MGCC1	ประเภท: ตัวยึดแม่เหล็ก แบบยึดสองทิศทาง วิธีการติดตั้ง: ติดตั้งบนพื้นผิว ความยาว (มม.): 45 เส้นผ่านศูนย์กลางรูติดตั้ง (d): 4 ความกว้าง (มม.): 11.2 วัสดุ: ตัวเครื่อง: Polyacetal, แผ่นดูดซับ: SUS430, แม่เหล็ก: เฟอร์ไรต์	1	93 บาท
②	แหวนรองโลหะ	E-FWSSS-D25-V10.5-T2	ประเภท: แหวนรองโลหะ เลือก/ระบุขนาด T เกรดมาตรฐาน/เกรดแม่นยำ เส้นผ่านศูนย์กลางภายนอก D: 25 เส้นผ่านศูนย์กลางภายใน V: 10.5 ความหนา T (มม.): 2 วัสดุ: [สเตนเลส] สเตนเลสออสเทนนิติก	6	146 บาท
③	เพลา	E-SSFJW10-84-M6-N6	ประเภท: เพลา แบบเกลียวในสองด้าน วัสดุ: [สเตนเลส] สเตนเลสมาร์เทนซิติก การอบชุบความร้อน: การชุบแข็งด้วยคลื่นความถี่สูง ความยาว: 84 ขนาด/มิติ (Dimension): เส้นผ่านศูนย์กลางเพลา: 10, เกลียวใน (M): 5 ค่าความคลาดเคลื่อนเส้นผ่านศูนย์กลางภายนอก: g7	2	223 บาท
④	หมุดกำหนดตำแหน่ง	E-SLPSQAG3-L8	ประเภท: หมุดกำหนดตำแหน่ง ทรงกลมแบบตรงสำหรับกดอัด วัสดุ: สเตนเลสออสเทนนิติก เส้นผ่านศูนย์กลางภายนอกด้านติดตั้ง D (มม.): 3 ความยาว (L) (มม.): 8	2	79 บาท
⑤	สเปเซอร์หกเหลี่ยม	E-SLSBF13-45.5-M8-N8	ความยาว (มม.): 45.5 ความกว้างข้ามแฟลต B (มม.): 13 การเคลือบพื้นผิว: ไม่มี วัสดุ: สเตนเลส ประเภทเสา: ตัน (Solid)	32	294 บาท
⑥	พินล็อก	E-MSC4-10	รูปร่าง: ตรง / ขนานมีบ่า รูปทรงปลาย: ปลายเรียวข้างเดียว, ปลายลูกบอลข้างเดียว วัสดุ: สเตนเลสมาร์เทนซิติก ขนาด D (มม.): 4 ความยาว L (มม.): 10	5	10 บาท
