สายพานลำเลียงพร้อมกลไกจัดคิว/ปล่อยชิ้นงาน (Escapement Conveyor)

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การขนส่ง/การเคลื่อนย้าย การขับออก/การสะสม

สายพานลำเลียงที่มีโครงสร้างแยกชิ้นงานหลายชุด เพื่อเป้าหมายในการลดต้นทุน การไหลของชิ้นงานบนสายพานลำเลียงใช้แรงโน้มถ่วง/น้ำหนักของชิ้นงานเอง ในการขับเคลื่อน โดยไม่ใช้มอเตอร์ เมื่อชิ้นงานบนสายพานลำเลียงถูกเก็บไว้ จะไม่มีการสัมผัสระหว่างชิ้นงานด้วยกัน เนื่องจากชิ้นส่วนรูปทรงโค้ง (Boomerang/Curved Shape)

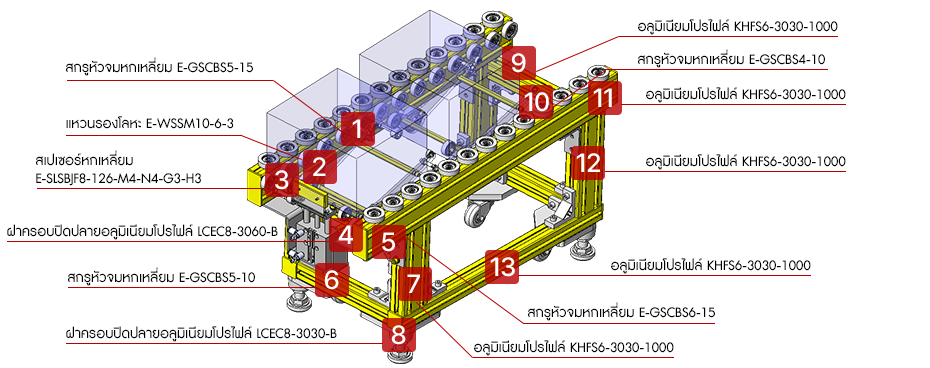

สายพานลำเลียงพร้อมกลไกจัดคิว/ปล่อยชิ้นงาน (Escapement Conveyor)

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	20	9 บาท
②	แหวนรองโลหะ	E-WSSM10-6-3	เส้นผ่านศูนย์กลางภายนอก D (มม.): 10 เส้นผ่านศูนย์กลางภายใน V (มม.): 6 ความหนา/ความยาว (มม.): 3 วัสดุ: [เหล็ก] เหล็กกล้าโครงสร้างทั่วไปหรือเหล็กกล้าคาร์บอน การเคลือบพื้นผิว: การชุบนิกเกิลแบบไม่ใช้ไฟฟ้า	4	23 บาท
③	สเปเซอร์หกเหลี่ยม	E-SLSBJF8-126-M4-N4-G3-H3	ประเภท: สเปเซอร์หกเหลี่ยม แบบเกลียวในสองด้านยื่นออกมา ความยาว L (มม.): 126 เส้นผ่านศูนย์กลางเกลียว (N) (มม.): 4 ความกว้างข้ามแฟลต B (มม.): 8 วัสดุ: [สเตนเลส] สเตนเลสออสเทนนิติก	4	293 บาท
④	ฝาครอบปิดปลาย อลูมิเนียมโปรไฟล์	LCEC8-3060-B	รูปทรงเฟรม: สี่เหลี่ยมจัตุรัส, ร่อง 4 ด้าน, น้ำหนักเบา วัสดุ: 6063-T5 การเคลือบพื้นผิว: อะลูไมต์สีขาว ความยาวรวม L: 600 ความกว้างเฟรมมาตรฐาน: 30	4	9 บาท
⑤	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	20	11 บาท
⑥	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-10	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 10 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	4	6 บาท
⑦	อลูมิเนียมโปรไฟล์	KHFS6-3030-1000	รูปทรงเฟรม: สี่เหลี่ยมจัตุรัส, ร่อง 4 ด้าน, น้ำหนักเบา วัสดุ: 6063-T5 การเคลือบพื้นผิว: อะลูไมต์สีขาว ความยาวรวม L: 158 ความกว้างเฟรมมาตรฐาน: 60	2	220 บาท
⑧	ฝาครอบปิดปลาย อลูมิเนียมโปรไฟล์	LCEC8-3030-B	ประเภท: ฝาครอบปิดปลายอลูมิเนียมโปรไฟล์ (End Cap) ขนาดเฟรม: 3030 สี: ดำ วัสดุ: ไนลอน	4	7 บาท
⑨	อลูมิเนียมโปรไฟล์	KHFS6-3030-1000	รูปทรงเฟรม: สี่เหลี่ยมจัตุรัส, ร่อง 4 ด้าน, น้ำหนักเบา วัสดุ: 6063-T5 การเคลือบพื้นผิว: อะลูไมต์สีขาว ความยาวรวม L: 200 ความกว้างเฟรมมาตรฐาน: 30	4	220 บาท
⑩	สกรูหัวจมหกเหลี่ยม	E-GSCBS4-10	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 4 ความยาว L (มม.): 10 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	8	6 บาท
⑪	อลูมิเนียมโปรไฟล์	KHFS6-3030-1000	รูปทรงเฟรม: สี่เหลี่ยมจัตุรัส, ร่อง 4 ด้าน, น้ำหนักเบา วัสดุ: 6063-T5 การเคลือบพื้นผิว: อะลูไมต์สีขาว ความยาวรวม L: 600 ความกว้างเฟรมมาตรฐาน: 60	2	220 บาท
⑫	อลูมิเนียมโปรไฟล์	KHFS6-3030-1000	รูปทรงเฟรม: สี่เหลี่ยมจัตุรัส, ร่อง 4 ด้าน, น้ำหนักเบา วัสดุ: 6063-T5 การเคลือบพื้นผิว: อะลูไมต์สีขาว ความยาวรวม L: 180 ความกว้างเฟรมมาตรฐาน: 60	2	220 บาท
⑬	อลูมิเนียมโปรไฟล์	KHFS6-3030-1000	รูปทรงเฟรม: สี่เหลี่ยมจัตุรัส, ร่อง 4 ด้าน, น้ำหนักเบา วัสดุ: 6063-T5 การเคลือบพื้นผิว: อะลูไมต์สีขาว ความยาวรวม L: 480 ความกว้างเฟรมมาตรฐาน: 30	2	220 บาท
