ฝาครอบสำหรับอลูมิเนียมโปรไฟล์
แบรนด์ :
MISUMI
ข้อควรระวัง
- สเปคมาตรฐานยุโรปที่มีขนาดต่างกันสามารถจับคู่ได้เฉพาะกับโปรไฟล์ประเภทประหยัด มาตรฐานยุโรปที่ขึ้นต้นด้วย L เท่านั้น
- ดาวน์โหลดฟรี! >>แค็ตตาลอกบนเว็บไซต์ Economy Series ver2023 (TH-EN)_Part17 คลิกที่นี่
รายละเอียดสินค้า
・ ฝาปิดท้ายพลาสติกสำหรับเฟรมอลูมิเนียม
・รูปทรงโปรไฟล์อลูมิเนียมที่ใช้งานได้:รูปทรงสี่เหลี่ยม รูปทรงสี่เหลี่ยมผืนผ้า รูปทรงรัศมีเดี่ยว รูปทรง L
・ ขนาดโปรไฟล์อลูมิเนียมที่ใช้งานได้: 2020, 2040, 3030, 3060, 4040, 4060, 4080, 4545, 4560, 4590, 5050, 6060, 8080, 8840, 9090
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
・ สั่งซื้อหน่วยตามแพ็คเกจ (20 ชิ้น / แพ็ค)
・ สีของฝาปิดปลายพลาสติก: B (สีดำ), G (สีเทาอ่อน)
・ ความหนาของแคปคือ 3 มม.
・ วัสดุของฝาปิดทำจากไนลอน
ภาพรวมผลิตภัณฑ์
ซีรีส์ประหยัด ฝาครอบปลายพิเศษสำหรับโปรไฟล์อลูมิเนียมอัลลอยมาตรฐานยุโรปที่มีความกว้างร่อง 6 มม.
แผ่นปิดหน้าปลายจะติดตั้งที่ปลายโปรไฟล์ ซึ่งไม่เพียงแต่เพิ่มความสวยงามแต่ยังช่วยให้ปลอดภัยยิ่งขึ้น
อุปกรณ์เสริมพิเศษสำหรับโปรไฟล์อลูมิเนียมอัลลอยมาตรฐานยุโรป ใช้งานได้เฉพาะกับโปรไฟล์อลูมิเนียมอัลลอยมาตรฐานยุโรปเท่านั้น เนื่องจากรูปทรงร่องของโปรไฟล์แตกต่างกัน จึงไม่สามารถใช้งานร่วมกับโปรไฟล์มาตรฐานญี่ปุ่น (JIS) ที่มีอยู่ของ MISUMI หรือโปรไฟล์มาตรฐานของประเทศอื่น ๆ ได้
เมื่อเลือกใช้อุปกรณ์เสริม กรุณาตรวจสอบขนาดของอุปกรณ์ให้ตรงกับข้อมูลจำเพาะของโปรไฟล์ก่อนตัดสินใจเลือกซื้อ
ตัวอย่างความแตกต่างและแผนภาพความเข้ากันได้ของร่องโปรไฟล์แต่ละประเภท
แผ่นปิดหน้าปลายจะติดตั้งที่ปลายโปรไฟล์ ซึ่งไม่เพียงแต่เพิ่มความสวยงามแต่ยังช่วยให้ปลอดภัยยิ่งขึ้น
อุปกรณ์เสริมพิเศษสำหรับโปรไฟล์อลูมิเนียมอัลลอยมาตรฐานยุโรป ใช้งานได้เฉพาะกับโปรไฟล์อลูมิเนียมอัลลอยมาตรฐานยุโรปเท่านั้น เนื่องจากรูปทรงร่องของโปรไฟล์แตกต่างกัน จึงไม่สามารถใช้งานร่วมกับโปรไฟล์มาตรฐานญี่ปุ่น (JIS) ที่มีอยู่ของ MISUMI หรือโปรไฟล์มาตรฐานของประเทศอื่น ๆ ได้เมื่อเลือกใช้อุปกรณ์เสริม กรุณาตรวจสอบขนาดของอุปกรณ์ให้ตรงกับข้อมูลจำเพาะของโปรไฟล์ก่อนตัดสินใจเลือกซื้อ
ตัวอย่างความแตกต่างและแผนภาพความเข้ากันได้ของร่องโปรไฟล์แต่ละประเภท

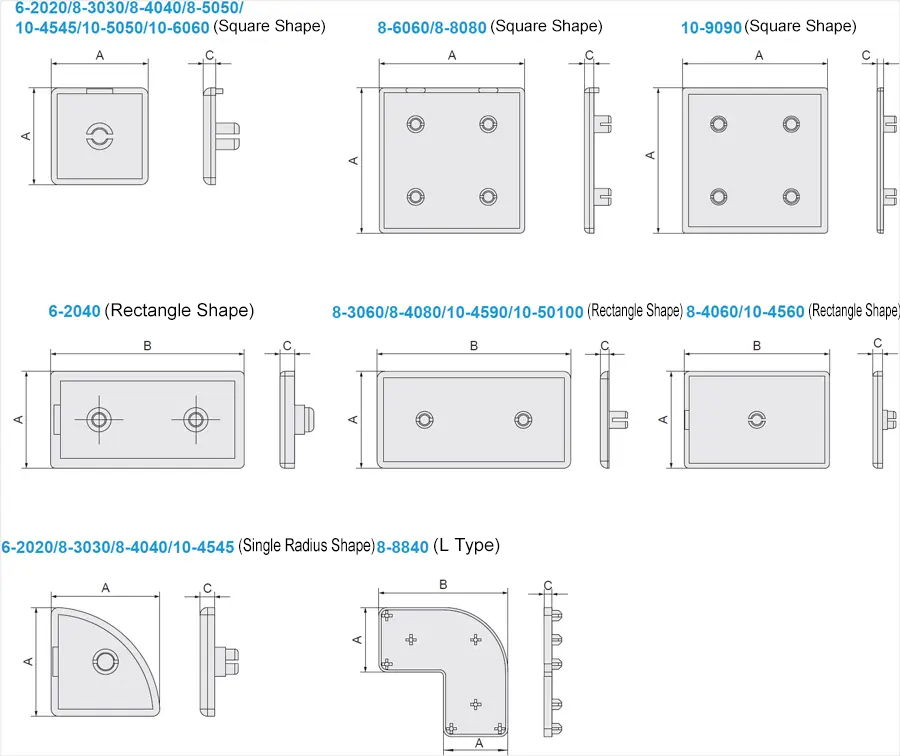

ดรออิ้งบอกขนาด
วัสดุ: ไนล่อนตารางข้อมูลจำเพาะ
| รหัสรุ่น/ Part number |  เบอร์โปรไฟล์ที่ใช้ได้ |  สี |  จำหน่ายเป็นแพ็ค | ความกว้าง A | ความยาว B | ความหนา C | โปรไฟล์ที่ใช้ได้ | ||
 ประเภท | ประเภท |  ความกว้างของร่อง | |||||||
| LCEC | แบบเหลี่ยม | 6 | 2020 | B (สีดำ) G (สีเทาอ่อน) | 20P | 20 | — | 3 | 2020 |
| 8 | 3030 | 30 | 4 | 3030 | |||||
| 4040 | 40 | 4040 | |||||||
| 5050 | 10P | 50 | 8-5050 | ||||||
| 6060 | 20P | 60 | 8-6060 | ||||||
| 8080 | 10P | 80 | 8080 | ||||||
| 10 | 4545 | 20P | 45 | 4545 | |||||
| 5050 | 10P | 50 | 10-5050 | ||||||
| 6060 | 60 | 10-6060 | |||||||
| 9090 | 90 | 9090 | |||||||
| สี่เหลี่ยมผืนผ้า | 6 | 2040 | 20P | 20 | 40 | 3 | 2040 | ||
| 8 | 3060 | 30 | 60 | 4 | 3060 | ||||
| 4060 | 40 | 4060 | |||||||
| 4080 | 80 | 4080 | |||||||
| 10 | 4560 | 10P | 45 | 60 | 4560 | ||||
| 4590 | 90 | 4590 | |||||||
| 50100 | 50 | 100 | 50100 | ||||||
| LCECR | ภาคส่วน | 6 | 2020 | 20P | 20 | — | 3 | 2020R | |
| 8 | 3030 | 10P | 30 | 4 | 3030R | ||||
| 4040 | 40 | 4040R | |||||||
| 10 | 4545 | 45 | 4545R | ||||||
| LCEC | รูปทรง L | 8 | 8840 | 10P | 40 | 80 | 8840 | ||
รุ่นสีเทาอ่อนมีเฉพาะสำหรับ 2020, 3030, 4040 และ 4080; จำหน่ายเป็นแพ็ค 20P. รุ่นสีเทาอ่อนอื่น ๆ เป็นแบบสั่งทำพิเศษเท่านั้น โดยต้องสั่งขั้นต่ำ 50 ชิ้น ตัวอย่าง: LCEC8-4060-G. P คือคำย่อของ PCS ตัวอย่าง: 20P หมายถึง 1 ถุงบรรจุ 20 ชิ้นคุณสมบัติผลิตภัณฑ์
①ผลิตภัณฑ์โปรไฟล์มาตรฐานยุโรป ซึ่งแตกต่างจากผลิตภัณฑ์โปรไฟล์มาตรฐาน JIS
②ใช้สำหรับติดตั้งที่ปลายหน้าของโปรไฟล์ ปลอดภัยและสวยงาม
②ใช้สำหรับติดตั้งที่ปลายหน้าของโปรไฟล์ ปลอดภัยและสวยงาม
ข้อควรระวัง
*ผลิตภัณฑ์นี้เป็นอุปกรณ์เสริมพิเศษสำหรับโปรไฟล์มาตรฐานยุโรป ซึ่งไม่สามารถใช้กับผลิตภัณฑ์โปรไฟล์มาตรฐาน JIS
*โมเดล CAD ถูกสร้างขึ้นก่อนหน้านี้ จึงแตกต่างจากผลิตภัณฑ์จริง ความแตกต่างคือ โมเดล CAD มีจุดรองรับเพิ่มขึ้น 4 จุดเมื่อเทียบกับผลิตภัณฑ์จริง ปัจจุบันฝาปิดปลายมาตรฐานยุโรปที่มีจำหน่ายในตลาด ยึดด้วยเสากลาง 1 ตำแหน่ง ซึ่งไม่ส่งผลต่อการใช้งาน ดังนั้นให้ยึดตามผลิตภัณฑ์จริงที่ได้รับ
ตัวอย่างการใช้งาน
