แผ่นโลหะฉากยึด สำหรับอลูมิเนียมเฟรม ซีรี่ส์ 5 (สล็อตกว้าง 6 มม.) - รูปทรงสามเหลี่ยม

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

สามารถใช้เป็นเหล็กเสริมสำหรับยึด เฟรม ได้ ชนิดแผ่นเพลท แผ่น ใช้สำหรับจุดที่จำเป็น เช่น เมื่อจำเป็นต้องเสริมแรงสำหรับการยึดชิ้นส่วน (การยึด เหล็กยึด ยึด การยึด สลักเกลียว การยึด ข้อต่อ)

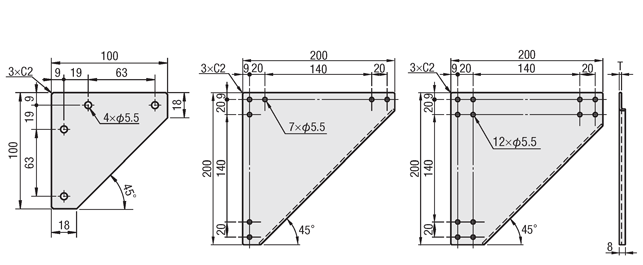

Drawing ระบุขนาดของฉากยึดโลหะ

HPTCUL5
SHPTCUL5

HPTUL5
SHPTUL5

HPTWUL5
SHPTWUL5

ประเภท	[M]วัสดุ	[S] การบำบัดพื้นผิว
HPTCUL	SPHC	โครเมตไตรวาเลนต์
HPTUL
HPTWUL
SHPTCUL	SUS304	−
SHPTUL
SHPTWUL

ตารางข้อมูลจำเพาะของฉากยึดโลหะ

รุ่นฉากยึดโลหะ

HPTCUL5
SHPTCUL5

・รายการราคาด้านล่าง เป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

รุ่นฉากยึดโลหะ	น้ำหนัก (ก.)	T	สลักเกลียวและน็อตที่ใช้ได้
			สลักเกลียว	จำนวน	น็อต	จำนวน
HPTCUL5	95	2.3	M5-8	4	M5	4
SHPTCUL5	95	2		4		4
HPTUL5	380	2.3		7		7
SHPTUL5		2
HPTWUL5	378	2.3		12		12
SHPTWUL5		2

งานเพิ่มเติมของฉากยึดโลหะ

รุ่น	−	(SET)
HPTSS5	−	SET

การปรับเปลี่ยนฉากยึดโลหะ

รหัส

ข้อกำหนด

รุ่น

ชุดสลักเกลียวและน็อต
ที่ใช้ได้

SET
SEP
(น็อตสปริงหลังการประกอบ)

SEU
(น็อตสปริงก่อนการประกอบ)

ชุดสลักเกลียวและน็อตที่ใช้ได้สำหรับยึดแต่ละแผ่นเข้ากับกรอบ
รวมอยู่ด้วย

วัสดุ	รหัส	รุ่น
วัสดุ	รหัส	สลักเกลียว	น็อต
SPHC	SET	CBM5-8	HNTT5-5
	SEP	CBM5-8	HNTP5−5
	SEU	CBM5-8	HNTU5-5
SUS304	SET	SCB5-8	HNTTSN5-5
	SEP	SCB5-8	SHNTP5−5
	SEU	SCB5-8	SHNTU5-5

HPTSS5

SHPTSS5

HPTSSL5

SHPTSSL5

HPTSD5

SHPTSD5

HPTLN5

SHPTLN5

HPTLS5

SHPTLS5

HPTLD5

HPTCUL5

SHPTCUL5

HPTUL5

SHPTUL5

HPTWUL5

SHPTWUL5

[ ! ]วัสดุฉากยึดโลหะ: เมื่อระบุ -SET สำหรับ SPHC สลักเกลียว CBM จะไม่เป็นไปตามมาตรฐาน RoHS

รายละเอียดงานเพิ่มเติมของฉากยึดโลหะ

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของเหล็ก (HPTCUL5, HPTUL5, HPTWUL5)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	สต็อปเปอร์
SET	CBM5-8	เหล็ก	เข้าแรก ออกแรก	HNTT5-5	เหล็ก	ไม่มี
SEU	CBM5-8	เหล็ก	เข้าแรก ออกแรก	HNTU5-5	เหล็ก	ใช่
SEP	CBM5-8	เหล็ก	ใส่ทีหลัง	HNTP5-5	เหล็ก	ใช่

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของเหล็กสแตนเลส (SHPTCUL5, SHPTUL5, SHPTWUL5)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	สต็อปเปอร์
SET	SCB5-8	สแตนเลส	เข้าแรก ออกแรก	HNTTSN5-5	สแตนเลส	ไม่มี
SEU	SCB5-8	สแตนเลส	เข้าแรก ออกแรก	SHNTU5-5	สแตนเลส	ใช่
SEP	SCB5-8	สแตนเลส	ใส่ทีหลัง	SHNTP5-5	สแตนเลส	ใช่

กรอบที่ใช้ได้ของฉากยึดโลหะ

・กรอบ 5 ซีรีย์ของฉากยึดโลหะ

วิธีการใช้ฉากยึดโลหะ

ฉากยึดโลหะ, แผ่นโลหะใช้เมื่อจำเป็นเมื่อการออกแบบของลูกค้าต้องการเสริมความแข็งแรงของส่วนยึด (การยึดวงเล็บ, การยึดสลักเกลียว, การยึดข้อต่อ)
ยิ่งมีสลักเกลียวมากเท่าไหร่ แรงยึดก็จะแข็งแรงมากขึ้นเท่านั้น

5 ซีรีย์ (ความกว้างร่อง 6mm) แผ่นโลหะแบบมุมสำหรับกรอบอลูมิเนียมสี่เหลี่ยม 20, 25, และ 40mm ภาพที่เกี่ยวข้อง 1_ตัวอย่างการใช้งาน
