Product Features
LMAC Selection Tool
* MISUMI Driver
Driver Compatibility

ตารางข้อมูลรายละเอียดของสินค้า

Moving Block Body Width		รุ่นมาตรฐาน (Horizontal)	รุ่นรับโหลดหนัก (Horizontal)
Series 4	รุ่นมาตรฐาน	E-RAM4-S รับโหลดสูงสุด 5 กก.
Series 5	รุ่นมาตรฐาน	E-RAM5-S รับโหลดสูงสุด 10 กก.
Series 6	NEW รุ่นฝาครอบเต็ม	E-RAF6-S รับโหลดสูงสุด: 15 กก.
Series 6	รุ่นมาตรฐาน	E-RAM6-S รับโหลดสูงสุด: 15 กก.
Series 8	NEW รุ่นฝาครอบเต็ม	E-RAF8-S รับโหลดสูงสุด: 20 กก.	E-RAF8-M รับโหลดสูงสุด: 30 กก.
Series 8	รุ่นมาตรฐาน	E-RAM8-S รับโหลดสูงสุด: 20 กก.	E-RAM8-M รับโหลดสูงสุด: 30 กก.
Series 10	รุ่นมาตรฐาน	E-RAM10-S รับโหลดสูงสุด: 25 กก.	E-RAM10-M รับโหลดสูงสุด: 38 กก.
Series 12	รุ่นมาตรฐาน	E-RAM12-S รับโหลดสูงสุด: 35 กก.	E-RAM12-M รับโหลดสูงสุด: 50 กก.
Series 14	รุ่นมาตรฐาน	E-RAM14-S รับโหลดสูงสุด: 65 กก.	E-RAM14-M รับโหลดสูงสุด: 85 กก.
Series 17	รุ่นมาตรฐาน	E-RAM17-S รับโหลดสูงสุด: 75 กก.	E-RAM17-M รับโหลดสูงสุด: 95 กก.
Series 19	รุ่นมาตรฐาน	E-RAM19-S รับโหลดสูงสุด: 90 กก.	E-RAM19-M รับโหลดสูงสุด: 115 กก.

※ รุ่น E-RBM6~19 และ E-RBF6~8 รองรับการใช้งาน Absolute Encoder

โครงสร้างไม่ซับซ้อน ติดตั้งง่าย

ระยะเวลาการออกแบบ/ เลือก
ที่สั้นลง

การระบุตำแหน่งความเร็วสูงและความแม่นยำสูง

คุณสมบัติของสินค้า

ความเร็วการทํางานสูงสุด: 2 เมตรต่อวินาที

การตรวจสอบแบบเรียลไทม์ด้วยตัวเข้ารหัสความละเอียดสูงและการควบคุมแบบปิด

คำถามที่พบบ่อย

ฉันกังวลว่าด้วยราคาที่ต่ำ จะทำให้คุณภาพต่ำลงไปด้วย

เรารักษาและควบคุมคุณภาพที่ยอดเยี่ยมผ่านการทดสอบและการตรวจสอบอย่างละเอียด บริษัทชั้นนำในประเทศหลายแห่งได้ทดสอบตัวอย่างสินค้าและพึงพอใจทั้งในด้านราคาและคุณภาพ ส่งผลให้มีการนำผลิตภัณฑ์นี้ไปใช้กับอุปกรณ์ในปัจจุบัน นอกจากนี้ ยังมีการดำเนินการทดสอบอื่น ๆ ควบคู่กันไปด้วย

มีข้อควรระวังอะไรบ้างที่ควรคํานึงถึงเมื่อใช้สินค้า ลิเนียมอเตอร์แอคชูเอเตอร์?

* ไม่มีระบบเบรก: เนื่องจากไม่มีเบรก จึงเป็นอันตรายหากอยู่ในระยะการทํางานของมอเตอร์ ไม่สามารถติดตั้งในแนวตั้ง (แกน Z) หรือบนพื้นผิวที่มีความลาดเอียงได้
สนามแม่เหล็กแรงสูง: สเตเตอร์ประกอบด้วยแม่เหล็กกำลังสูง การนำวัสดุแม่เหล็กเข้าใกล้สเตเตอร์มีความเสี่ยงที่จะทําให้เครื่องลิเนียมอเตอร์แอคชูเอเตอร์ทํางานผิดปกติหรือเกิดความเสียหาย
การบํารุงรักษาสารหล่อลื่น: จำเป็นต้องเติมจาระบีลงบนรางเป็นประจำ หากจาระบีแห้งหรือหมด จะส่งผลเสียต่อการทำงาน

ควรใช้สินค้าจาระบีชนิดใด?

* จาระบี NSK EXCELLA GREEN NS7 เป็นจาระบีมาตรฐาน สําหรับการบํารุงรักษาอย่างต่อเนื่อง สามารถใช้จาระบีที่มีส่วนผสมของลิเธียมสบู่ จาระบี AFF ก็สามารถจัดหาให้ได้ตามคําขอแบบพิเศษเช่นกัน

LMAC Selection Tool คืออะไร?

นี่คือเครื่องมือที่ช่วยให้คุณเลือกสินค้าได้ง่ายๆ เพียงแค่กรอกเงื่อนไขการใช้งานของคุณ

ดาวน์โหลดซอฟต์แวร์

ดาวน์โหลดซอฟต์แวร์ LMAC Selection Tool (Version4.0)
*ไฟล์มีขนาด 108 MB

หน้าเว็บไซต์ Selection Tool

หมายเหตุ:

※ โปรแกรม selection tool จะมีตัวเลือกที่ละเอียดมากยิ่งขึ้น

※ เวอร์ชันบนเว็บไซต์มีสูตรการคำนวณที่ง่ายและสะดวกต่อการใช้งาน หากมีข้อสงสัยกรุณาติดต่อทีม Technical Support เพื่อตรวจสอบความถูกต้อง

ขั้นตอนการทำงาน

ตัวอย่างการใช้งานบนเว็บไซต์

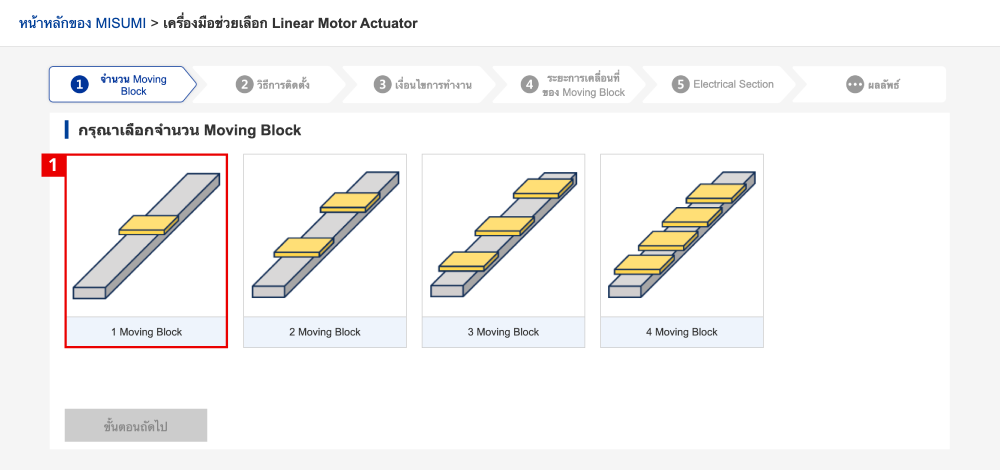

เลือกจำนวน Moving Block

1. เลือกจำนวน Moving Block: 1

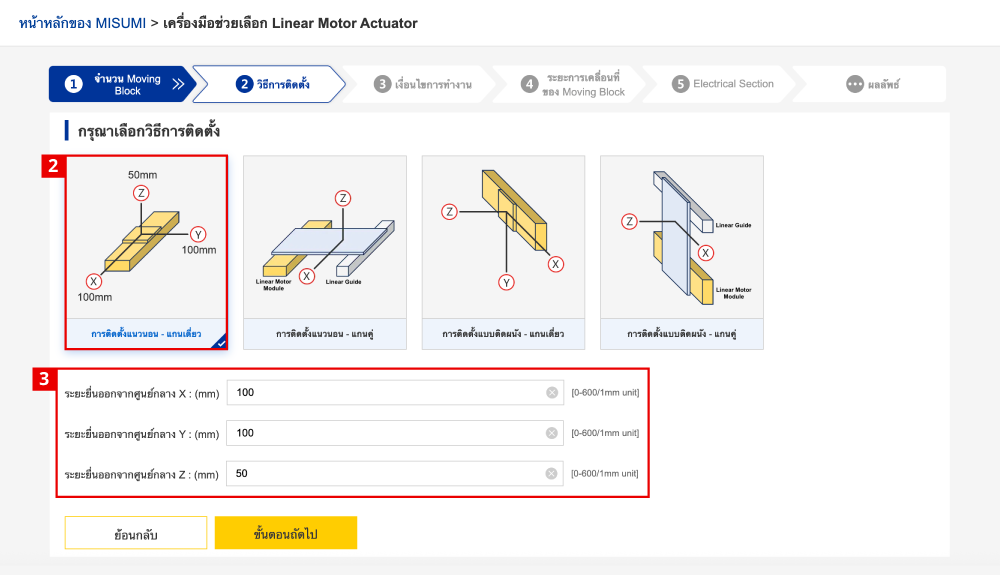

วิธีการติดตั้ง

2. เลือกวิธีการติดตั้ง: ติดตั้งแนวนอน - แกนเดียว

3. ค่าความเยื้อง X=100 mm, Y= 100mm, Z= 50mm

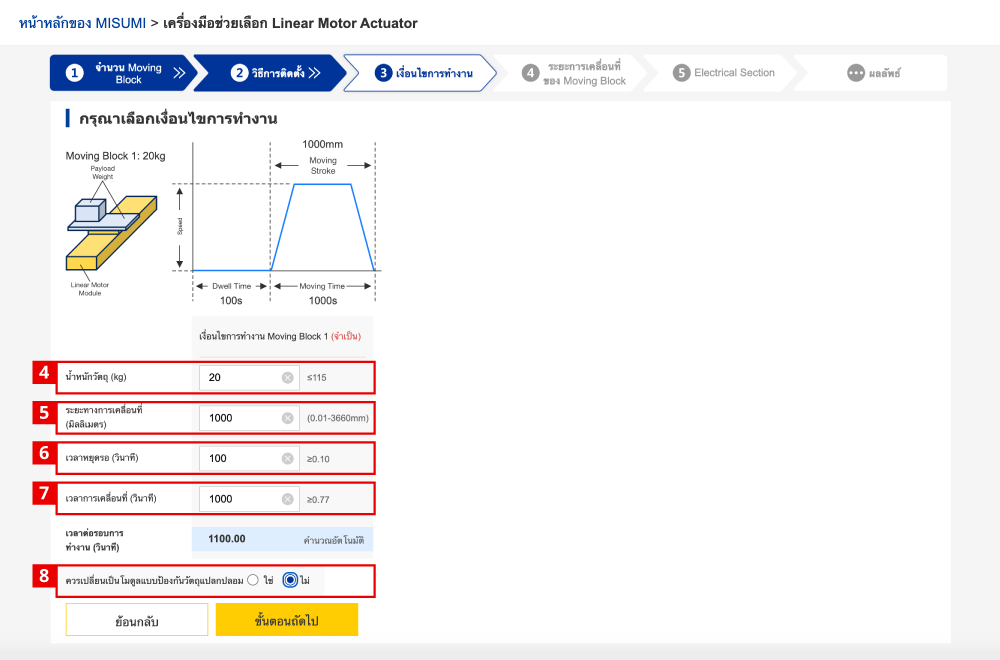

เงื่อนไขการทำงาน

4. น้ำหนักชิ้นงาน: 20 กก.

5. ระยะทางการเคลื่อนที่ (มิลลิเมตร): 1000

6. เวลาหยุดรอ (วินาที): 100

7. เวลาการเคลื่อนที่ (วินาที): 1000

8. การป้องกันวัตถุแปลกปลอม: ไม่

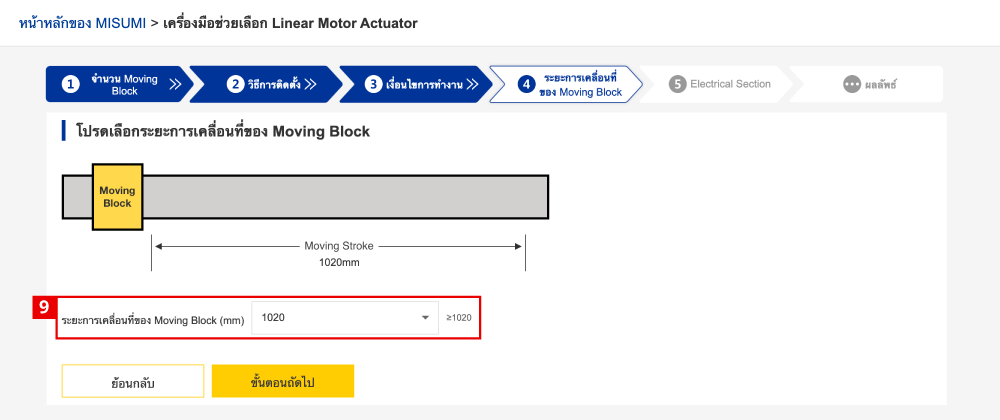

ระยะการเคลื่อนที่ของ Moving Block

9. ระยะการเคลื่อนที่ของ Moving Block (mm): 1020

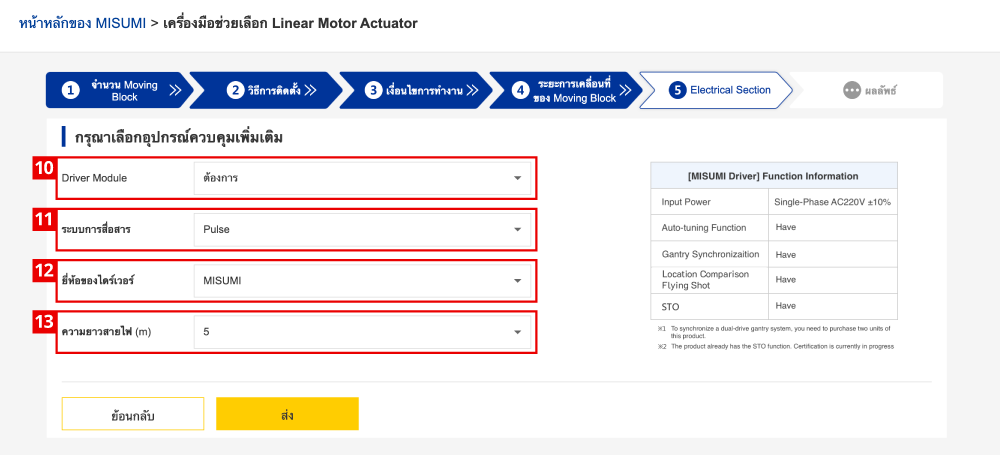

ส่วนงานทางไฟฟ้า (Electrical Section)

10. Driver Module: ต้องการ

11. ระบบการสื่อสาร: Pulse

12. ยี่ห้อของไดร์เวอร์: MISUMI

13. ความยาวสายไฟ(m): 5

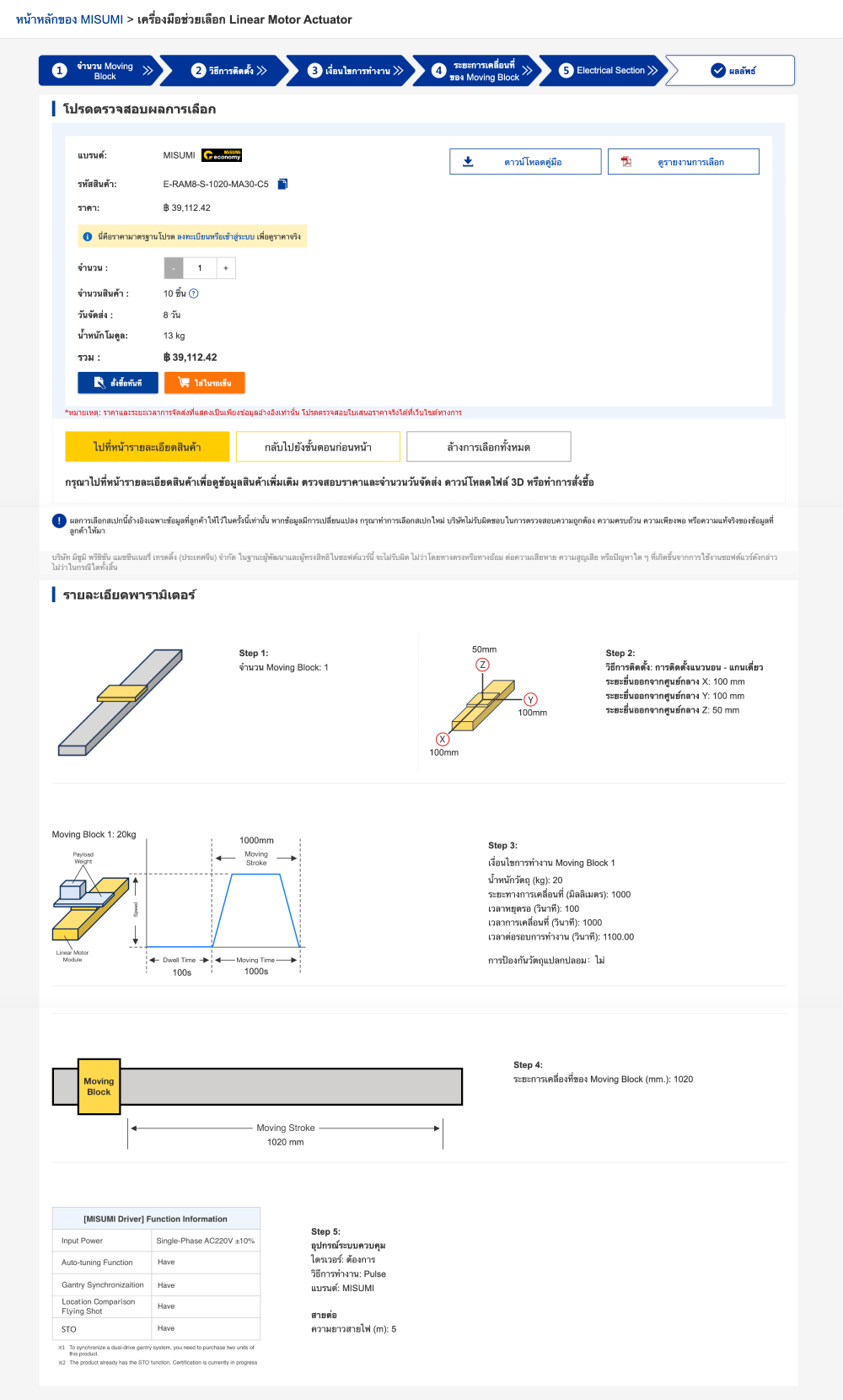

ตรวจสอบผลลัพธ์

ไปที่ LMAC Selection Tool

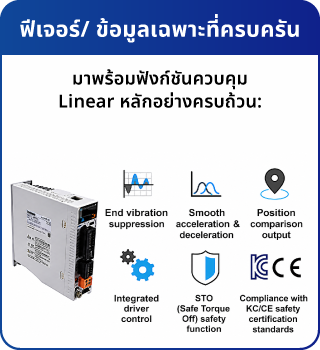

ข้อดีและประสิทธิภาพของไดรเวอร์ MISUMI

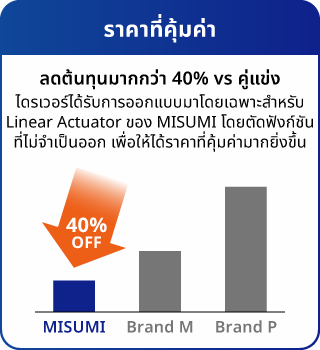

เปรียบเทียบกับไดรเวอร์รุ่นอื่น: ฟีเจอร์ครบถ้วนมากกว่า ในราคาถูกลงสูงสุดถึง 50% และประสิทธิภาพดีกว่าเดิม 2เท่า

เปรียบเทียบประสิทธิภาพของไดรเวอร์

Manufacturer	ฟีเจอร์ทั่วไป			ฟีเจอร์ขั้นสูง
Manufacturer	Shipping	Auto-tuning	Vibration suppression	STO	Gantry support	Positioning Comparison
แบรนด์ P	●	●
แบรนด์ S	●	●	●	●
ไดรเวอร์ของ MISUMI	●	●	●	●	●	●

※ อ้างอิงจากการเปรียบเทียบ: ระยะสโตก 60 มม. / ขนาด 220 มม. / ไดรเวอร์มอเตอร์ 400W
※ MISUMI มีฟังก์ชันที่ครบครัน เช่น auto-tuning, gantry และ positioning comparison
※ ออกแบบมาโดยเฉพาะสำหรับ Linear Motor Actuator → เพื่อเพิ่มประสิทธิภาพการทำงาน + การลดต้นทุน

เริ่มต้นการใช้งานแบบง่าย

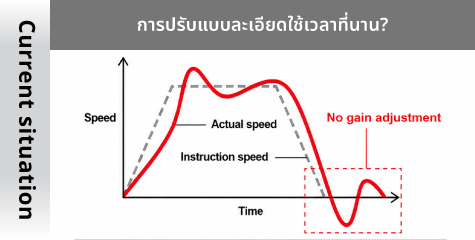

ฟังก์ชันไดรเวอร์ 1 – ปรับแต่งอัตโนมัติด้วยการสัมผัสครั้งเดียว (One-Touch Auto Tuning)

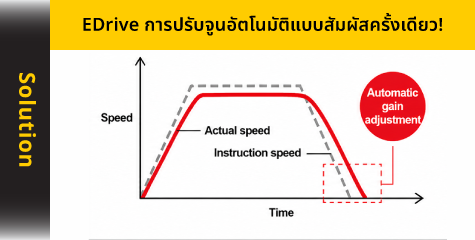

EDrive การปรับจูนอัตโนมัติแบบสัมผัสครั้งเดียว!

ฟังก์ชันไดรเวอร์ 2 – รองรับการซิงโครไนซ์ไดรฟ์คู่ ลดความคลาดเคลื่อนของตำแหน่ง

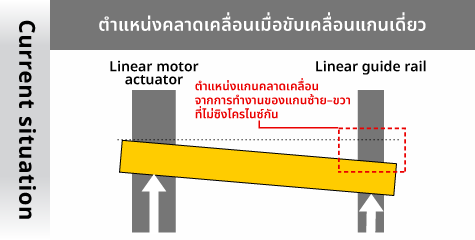

ความแม่นยำของแกนเลื่อนที่ใช้ไดรฟ์เดี่ยว ต่ำ?

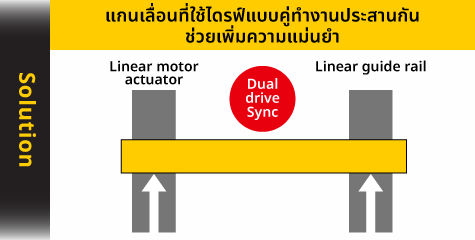

แกนเลื่อนที่ใช้ไดรฟ์แบบคู่ทำงานประสานกันช่วยเพิ่มความแม่นยำ

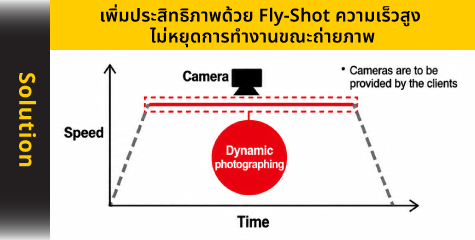

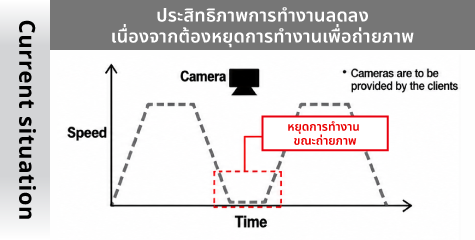

ฟังก์ชันไดรเวอร์ 3 – ถ่ายภาพความเร็วสูงด้วย Flying Trigger ช่วยให้สามารถถ่ายภาพขณะชิ้นงานเคลื่อนที่ได้โดยไม่ต้องหยุด

การสั่งถ่ายภาพความเร็วสูงช่วยเพิ่มความเร็วและประสิทธิภาพ

STO (Safe Torque Off)

ฟังก์ชันความปลอดภัย

หยุดมอเตอร์โดยตัดกระแสมอเตอร์ตามสัญญาณอินพุตจากตัวควบคุมความปลอดภัย

ระหว่างเครื่องทำงาน

ประตูปิด ไม่สามารถเข้าได้

STO เปิดใช้งาน

ประตูเปิด เครื่องมือหยุดการทำงาน

เอนโค้ดเดอร์แบบ Absolute รุ่น E-RBM (สำหรับใช้กับไดรเวอร์ MISUMI เท่านั้น)

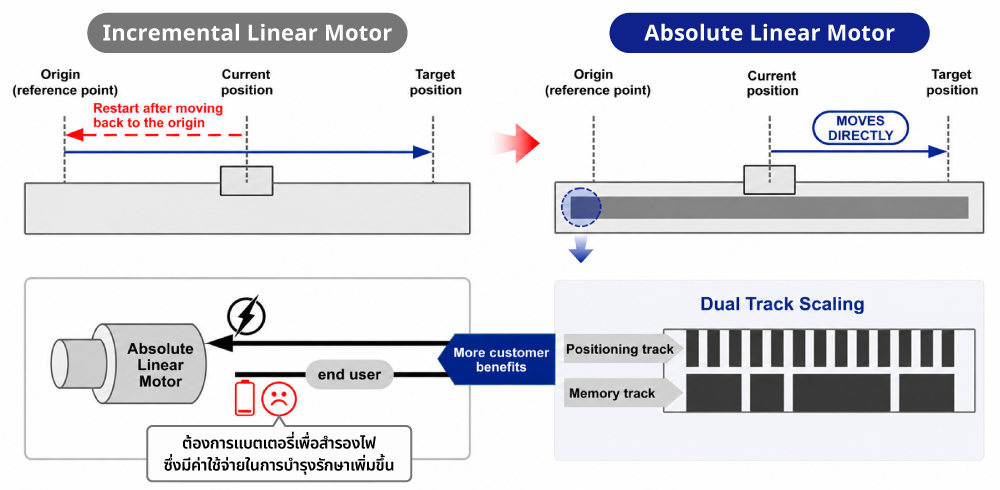

การจดจำตำแหน่งหลังจากปิดการใช้งาน:

E-RDM ระบบที่ไม่ต้องใช้ Absolute Encoder (สำหรับ MISUMI Driver โดยเฉพาะ)

คำแนะนำในการเลือก MISUMI Driver

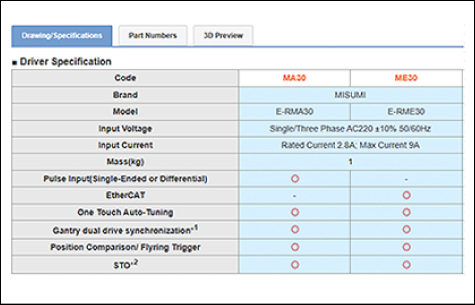

ดูได้จากตารางข้อมูลสเปก

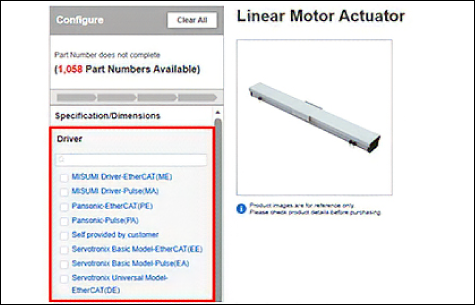

สามารถเลือกได้จากหน้าเลือกสินค้าบนเว็บไซต์

ขั้นตอนการตั้งค่า

ดาวน์โหลดและเปิดซอฟต์แวร์

ดาวน์โหลดไฟล์ตั้งค่าและอัปโหลดไปยังซอฟต์แวร์

ปรับแต่งอัตโนมัติ/
แมนนวล

ทดสอบ
การทำงาน

การตั้งค่า
เสร็จสมบูรณ์

ดาวน์โหลดไดรเวอร์

ซอฟต์แวร์ *ไฟล์มีขนาด 79.3 MB

ไฟล์ตั้งค่า *ไฟล์มีขนาด 11.2 KB

คู่มือเริ่มต้น *ไฟล์มีขนาด 5.25 MB

คู่มือฉบับสมบูรณ์ *ไฟล์มีขนาด 20.0 MB

วิดีโอคู่มือการดาวน์โหลดและทดสอบไดรเวอร์

คำถามที่พบบ่อย เกี่ยวกับการตั้งค่า Driver

สำหรับ Linear Motor Driver จำเป็นต้องใช้ Driver จำนวนกี่ตัว?

แต่ละ บล็อก(Mover) จำเป็นต้องใช้ Driver 1 ตัว สายต่อขยายกำลังไฟ 1 เส้น และสายต่อขยาย Encoder 1 เส้น

สามารถควบคุมหลายบล็อกด้วยไดรเวอร์ตัวเดียวได้ไหม?

ไม่สามารถทำได้ โดย Driver 1 ตัวสามารถควบคุมได้ เพียง 1 บล็อก (Mover) เท่านั้น

Driver ที่ใช้งาน ใช้กำลังไฟเท่าไหร่?

รุ่นตั้งแต่ ซีรีส์ E-RAM12 และต่ำกว่า ใช้กำลังไฟ 400W ตั้งแต่ซีรีส์ E-RAM14 ขึ้นไป ใช้กำลังไฟ 1000W

Panasonic Pulse-Type Driver สามารถใช้งานร่วมกับ Mitsubishi PLC ได้หรือไม่?

สามารถใช้งานร่วมกันได้ เมื่อใช้ Motion Card ของ Mitsubishi PLC ในโหมด General-Purpose Pulse อย่างไรก็ตาม พารามิเตอร์บางรายการที่สามารถตรวจสอบผ่าน PLC ระดับสูงอาจมีข้อจำกัด

สามารถใช้งานร่วมกับ Siemens PLCs ได้ไหม?

เนื่องจากต้องตรวจสอบความเข้ากันได้ของ PLC กับไดรเวอร์เฉพาะ คุณจึงต้องตรวจสอบว่าผู้ผลิตและรุ่นไดรเวอร์ใดที่ใช้อยู่ โดยทั่วไป ความเข้ากันได้ขึ้นอยู่กับประเภทการสื่อสาร (บางประเภทเข้ากันได้ บางประเภทไม่เข้ากัน)

ก่อนหน้านี้ฉันซื้อและปรับแต่งรุ่น E-RAM14-S ไว้แล้ว สามารถนำพารามิเตอร์ชุดเดียวกันมาใช้กับ E-RAM12-S ได้หรือไม่?

ไม่สามารถใช้พารามิเตอร์ชุดเดียวกันได้ เนื่องจากค่าพารามิเตอร์ของรุ่น Series 14 และ Series 12 แตกต่างกัน กรุณาค้นหาหมายเลขชิ้นส่วน (Part Number) ที่ตรงกันใน WOS (ระบบสั่งซื้อผ่านเว็บไซต์) และดาวน์โหลดพารามิเตอร์ที่ถูกต้อง

เมื่อใช้ Mitsubishi PLC กับไดรเวอร์ Panasonic Pulse-Type Driver ค่าตำแหน่งเอาต์พุตจะตรงกับค่าตำแหน่งอินพุตหรือไม่?

ตรงกัน เมื่อดำเนินการ Tune ระบบอย่างเหมาะสม ค่าคำสั่ง (Command Value) และค่าตำแหน่งจริงจาก Feedback จะแสดงผลสอดคล้องกัน

ฉันต้องการควบคุมไดรเวอร์โดยใช้ภาษา C# คุณสามารถให้เอกสารที่เกี่ยวข้อง เช่น คําสั่งที่จําเป็นหรือ SDK เพื่อควบคุมมอเตอร์ได้หรือไม่?

ไดรเวอร์ไม่สามารถควบคุมโดยตรงผ่านภาษาโปรแกรมได้ ต้องควบคุมผ่านตัวควบคุมระดับสูง เช่น PC หรือ PLC

บน Driver แสดง Alarm Number 60 ต้องดำเนินการอย่างไร?

Error Code นี้เกิดขึ้นกับ Panasonic Driver เมื่อยังไม่ได้ตั้งค่าพารามิเตอร์พื้นฐาน วิธีแก้ไขคือค้นหา Part Number ที่ตรงกับผลิตภัณฑ์ใน EC (E-Catalog) จากนั้นดาวน์โหลดไฟล์พารามิเตอร์ที่ถูกต้อง และอัปโหลดไฟล์ดังกล่าวเข้าสู่ Driver
