กลไกแคลมป์ท็อกเกิลช่วงชักยาว
(Long-Stroke Toggle Clamp Mechanism)
ลดต้นทุนและลดเวลาการออกแบบด้วย MISUMI Economy Series

ข้อมูลเฉพาะและคุณสมบัติ
วัตถุประสงค์/ฟังก์ชัน
การประกอบ/การแปรรูป

กลไกหนีบแบบท็อกเกิ้ลช่วงชักยาวที่รวมกันของ เพลาและสปริง กลไกแคลมป์ท็อกเกิลที่ออกแบบเอง (Custom-Designed) สำหรับติดฉลากลงบนเคสสเตนเลส โครงสร้างที่รวมเพลาและสปริงเข้าด้วยกัน ทำให้มีช่วงชักยาว เหมาะสำหรับกลไกการกดที่ต้องการแรงกระทำต่ำ (Low Operating Force) นิยมใช้ในอุตสาหกรรมการประกอบและแปรรูป

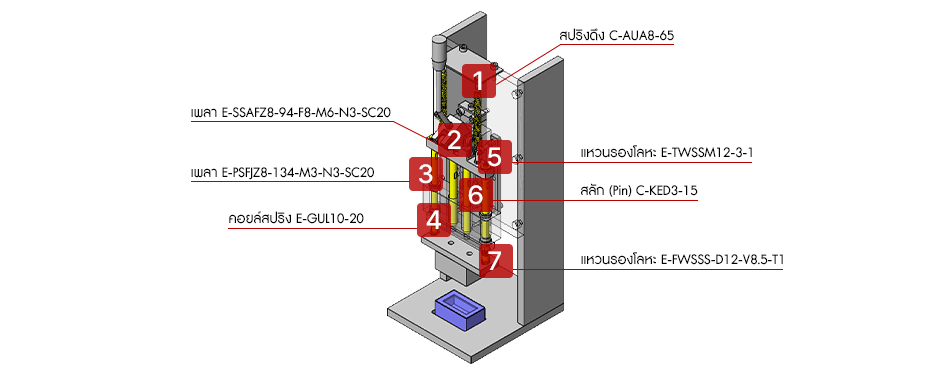

กลไกแคลมป์ท็อกเกิลช่วงชักยาว (Long-Stroke Toggle Clamp Mechanism)
※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง
ลำดับ ชิ้นส่วน รหัสสินค้า ข้อมูลเฉพาะ จำนวน ราคาต่อหน่วย
สปริงดึง C-AUA8-65 ประเภท: สปริงดึง รับน้ำหนักพิเศษ
วัสดุ: [ลวดสเตนเลส] SUS304-WPB
ความยาวอิสระ L (มม.): 65
น้ำหนักบรรทุกสูงสุด (N): 8.53
เส้นผ่านศูนย์กลางภายนอก D: 8
2 67 บาท
เพลา E-SSAFZ8-94-F8-M6-N3-SC20 ประเภท: เพลา เกลียวนอกข้างเดียว/เกลียวในข้างเดียว พร้อมร่องลดความเค้นและร่องประแจ
วัสดุ: [สเตนเลส] สเตนเลสมาร์เทนซิติก
การอบชุบความร้อน: การชุบแข็งด้วยคลื่นความถี่สูง
ความยาว: 94
ขนาด/มิติ (Dimension): เส้นผ่านศูนย์กลางเพลา: 8,
เกลียวนอก (N)/เกลียวใน (M): 6,
ร่องประแจ (SC): 15
ค่าความคลาดเคลื่อนเส้นผ่านศูนย์กลางภายนอก: g7
2 524 บาท
เพลา E-PSFJZ8-134-M3-N3-SC20 ประเภท: เพลา เกลียวในสองด้านแบบมีร่องประแจ
วัสดุ: [สเตนเลส] สเตนเลสมาร์เทนซิติก
การอบชุบความร้อน: การชุบแข็งด้วยคลื่นความถี่สูง
ความยาว: 134
ขนาด/มิติ (Dimension): เส้นผ่านศูนย์กลางเพลา: 8,
เกลียวใน (M): 3,
ร่องประแจ (SC): 20
ค่าความคลาดเคลื่อนเส้นผ่านศูนย์กลางภายนอก: g7
2 180 บาท
คอยล์สปริง E-GUL10-20 วัสดุ: [ลวดสเตนเลส] SUS304-WPB
น้ำหนักบรรทุกสูงสุด (N): 7.8
เส้นผ่านศูนย์กลางภายนอก D (มม.): 10
ความยาวอิสระ L (มม.): 20
รองรับ ROHS
2 98 บาท
แหวนรองโลหะ E-TWSSM12-3-1 ประเภท: แหวนรองโลหะ
เลือก/ระบุขนาด T เกรดมาตรฐาน/เกรดแม่นยำ
เส้นผ่านศูนย์กลางภายนอก D (มม.): 12
ความหนา T (มม.): 1
วัสดุ: [เหล็ก] เหล็กกล้าโครงสร้างทั่วไปหรือเหล็กกล้าคาร์บอน
การเคลือบพื้นผิว: การชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
2 98 บาท
สลัก (Pin) C-KED3-15 วัสดุ: สเตนเลส
รูปร่าง: ปลายกลมสองด้าน
ความยาวรวม (มม.): 15
ความกว้าง (มม.): 4
2 21 บาท
แหวนรองโลหะ E-FWSSS-D12-V8.5-T1 ประเภท: แหวนรองโลหะ
เลือก/ระบุขนาด T เกรดมาตรฐาน/เกรดแม่นยำ
เส้นผ่านศูนย์กลางภายนอก D: 12
เส้นผ่านศูนย์กลางภายใน V: 8.5
ความหนา T (มม.): 1
วัสดุ: [สเตนเลส] สเตนเลสออสเทนนิติก
2 118 บาท
※ ราคานี้ไม่รวมภาษีมูลค่าเพิ่ม โปรดอ้างอิงราคาจริงจากใบเสนอราคาบนเว็บไซต์
※ ราคาที่แสดงในรายการสินค้า เป็นราคาเริ่มต้นแต่ละสินค้าเท่านั้น
