เพลาเชิงเส้น ปลายเกลียวด้านหนึ่ง ปลายต๊าปเกลียวด้านหนึ่งพร้อมอันเดอร์คัท และเบอร์ประแจ
แบรนด์ :
MISUMI
ข้อควรระวัง
- เนื้อหาบางส่วนของหน้านี้กำลังอยู่ระหว่างการอัปเดต
รายละเอียดสินค้า
นี่คือสินค้าราคาประหยัด ที่ราคาถูกกว่าสินค้าพื้นฐานของ MISUMI
ภาพรวมผลิตภัณฑ์
เพลาเชิงเส้นสำหรับลิเนียร์ไกด์เป็นผลิตภัณฑ์เพลาความแม่นยำสูงที่สามารถใช้งานร่วมกับลิเนียร์บุชชิ่งและผลิตภัณฑ์ประเภทบุชชิ่งอื่น ๆ ได้ พวกเขาไม่เพียงแต่มีความทนทานต่อการสึกหรอที่ยอดเยี่ยมเท่านั้น แต่ยังมีตัวเลือกการกลึงเพิ่มเติมที่หลากหลายอีกด้วย

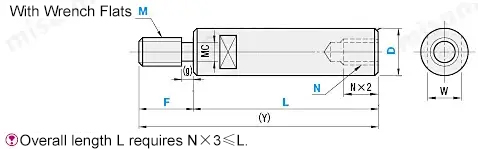

ดรออิ้งบอกขนาด
ภาพรวม สเปค
·
บริเวณปลายเพลาที่ผ่านกระบวนการแปรรูป (ความยาวเกลียวที่ใช้งานได้ + ประมาณ 10 มม.) อาจมีความแข็งลดลงเนื่องจากผลของการอบอ่อนจากกระบวนการแปรรูป
หากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญเป็นอันดับแรกกับสินค้าที่มีการชุบผิวด้วยฮาร์ดโครม กรุณาคลิก
วิธีการป้องกันสนิม
หากใช้งานร่วมกับบุชชิ่งเชิงเส้น กรุณาเลือกสินค้าที่ผ่านการชุบแข็งด้วยความถี่สูง
| ชนิด |  วัสดุ |  ความแข็ง |  กระบวนการเตรียมผิว | D (มม.) | L (มม.) | |
| มาตรฐาน | ||||||
| ค่าพิกัดความเผื่อ D g7 | ค่าพิกัดความเผื่อ D f8 | |||||
| E-SAFZ | — | S45C หรือ GCr15 | การชุบแข็งด้วยความถี่สูง ความลึกของชั้นที่ผ่านการชุบแข็งอย่างมีประสิทธิภาพ กรุณาคลิก  มาตรฐานความแข็งผิวS45C หรือ GCr15 55HRC ขึ้นไป SUS440C หรือเหล็กทนต่อการกัดกร่อนที่มีความแข็งสูงเทียบเท่า 53HRC ขึ้นไป | — | 8 ถึง 30 | 25 ถึง 1493 |
| E-SSAFZ | — | เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน | ||||
| E-PSAFZ | — | S45C หรือ GCr15 | การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว HV750~ ความหนาของการชุบผิว 3µ หรือมากกว่า | |||
| E-PSSAFZ | — | เหล็กกล้า SUS440C หรือเทียบเท่าที่มีความแข็งสูงและทนต่อการกัดกร่อน | ||||
| — | E-PSAGZ | เทียบเท่า S45C | — | การชุบผิวฮาร์ดโครม ความแข็งของการชุบผิว HV750~ ความหนาของการชุบผิว 10µ หรือมากกว่า | ||
บริเวณปลายเพลาที่ผ่านกระบวนการแปรรูป (ความยาวเกลียวที่ใช้งานได้ + ประมาณ 10 มม.) อาจมีความแข็งลดลงเนื่องจากผลของการอบอ่อนจากกระบวนการแปรรูปหากมีข้อกำหนดในการป้องกันสนิม โปรดให้ความสำคัญเป็นอันดับแรกกับสินค้าที่มีการชุบผิวด้วยฮาร์ดโครม กรุณาคลิก วิธีการป้องกันสนิมหากใช้งานร่วมกับบุชชิ่งเชิงเส้น กรุณาเลือกสินค้าที่ผ่านการชุบแข็งด้วยความถี่สูงการปรับแต่ง
| การปรับแต่ง | รหัส | สเปค | ||||||||||||||||||
 | LKC | เปลี่ยนค่าความคลาดเคลื่อนของมิติ L วิธีการระบุ LKC เงื่อนไขที่ใช้ได้ ขนาด L สูงสุดสำหรับประเภทความแม่นยำคือ 200  ไม่สามารถใช้ได้เมื่อ D-M ≤ 2เมื่อใช้ LKC สามารถระบุขนาด L ได้ทีละ 0.1 มม. L<200 →L±0.03200 ≤ L<500 →L±0.05 L ≥ 500 →L±0.1 | ||||||||||||||||||
 | SX |
| ||||||||||||||||||
 | FC | |||||||||||||||||||
 | WFC | |||||||||||||||||||
รายละเอียดกระบวนการแปรรูปเพิ่มเติม หน้า 107
หน้า 107| การปรับแต่ง | รหัส | สเปค | |
 | RC | เพิ่มตำแหน่งการกลึงผิวเรียบ 90 องศา 1 จุด วิธีการระบุสเปค RC10 เงื่อนไขการใช้งาน ใช้ได้กับ D=10 ถึง 30 ไม่เหมาะสำหรับประเภทความแม่นยำสูงไม่สามารถใช้ร่วมกับ WRC ได้ | สำหรับรายละเอียด โปรดดูภาพรวมการแปรรูปเพิ่มเติม หน้า 107 |
 | WRC | เพิ่มการกลึงผิว 90 องศาเพิ่มเติม 2 จุด วิธีการระบุสเปค WRC10-Y10 เงื่อนไขการใช้งาน ใช้ได้กับ D=10 ถึง 30 ไม่เหมาะสำหรับประเภทความแม่นยำสูงไม่สามารถใช้ร่วมกับ RC ได้ไม่สามารถกลึงบนผิวเดียวกันได้ | |
 | MMC MMS | เปลี่ยนเกลียวนอกเป็นเกลียวละเอียด วิธีการระบุสเปค MMC14 (เปลี่ยน M เป็น MMC) MMS14 (เปลี่ยน M เป็น MMS) | |
 | NSC | เปลี่ยนเกลียวในเป็นเกลียวละเอียด วิธีการระบุสเปค NSC14 (เปลี่ยน N เป็น NSC) เงื่อนไขการใช้งาน ใช้ได้กับ D ≥ 12 | |
เมื่อเลือกการปรับแต่งเพิ่มเติมหลายรายการ ชิ้นส่วนที่ทำการตัดแต่งขึ้นรูปด้วยเครื่องจักรจะต้องเว้นระยะห่างกันมากกว่า 2 มม.การแปรรูปเพิ่มเติมอาจทำให้ความแข็งลดลง กรุณาดูรายละเอียดที่ หน้า 106ตารางข้อมูลจำเพาะ
| พิกัดความเผื่อเส้นผ่านศูนย์กลาง D | ||
| D | g7 | f8 |
| 8 | -0.005 -0.020 | -0.013 -0.035 |
| 10 | ||
| 12 | -0.006 -0.017 | -0.016 -0.043 |
| 13 | ||
| 15 | ||
| 16 | ||
| 18 | ||
| 20 | -0.007 -0.028 | -0.020 -0.053 |
| 25 | ||
| 30 | ||
| รหัสสินค้า | สามารถระบุได้โดยเพิ่มทีละ 1 มม. | M (เกลียวหยาบ) การเลือก | N (เกลียวหยาบ) เลือก | ขนาดร่องประแจ | (Y) สูงสุด | |||||||||||||||||||||
| ชนิด | D | L | F | SC | W | ℓ1 | ||||||||||||||||||||
| มาตรฐาน | 8 | 25 ถึง 795 | 5 ≤ F ≤ M × 3 F-g ≥ พิทช์ × 3 | 6 | 3 | 4 | 5 | SC = สามารถระบุได้ โดยเพิ่มทีละ 1 มม. SC+ℓ1 ≤ LSC ≥ 0รายละเอียดร่องประแจ>>ข้อมูลอ้างอิง (PDF) | 7 | 8 | 800 | |||||||||||||||
(ชนิดร่องสำหรับประแจ) (ค่าพิกัดความเผื่อ g7) E-SAFZ E-SSAFZ E-PSAFZ E-PSSAFZ (ค่าพิกัดความเผื่อ D f8) E-PSAGZ | 10 | 25 ถึง 795 | 6 | 8 | 3 | 4 | 5 | 6 | 8 | 800 | ||||||||||||||||
| 12 | 25 ถึง 995 | 6 | 8 | 10 | 4 | 5 | 6 | 8 | 10 | 10 | 1000 | |||||||||||||||
| 13 | 25 ถึง 995 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 11 | 1000 | |||||||||||||||
| 15 | 25 ถึง 995 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 13 | 1000 | ||||||||||||||
| 16 | 25 ถึง 1195 | 6 | 8 | 10 | 12 | 4 | 5 | 6 | 8 | 10 | 14 | 1200 | ||||||||||||||
| 20 | 25 ถึง 1195 | 6 | 8 | 10 | 12 | 16 | 4 | 5 | 6 | 8 | 10 | 12 | 17 | 1200 | ||||||||||||
| 25 | 25 ถึง 1193 | 8 | 10 | 12 | 16 | 20 | 24 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | 1200 | ||||||||||
| 30 | 25 ถึง 1493 | 8 | 10 | 12 | 16 | 20 | 24 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | 1500 | ||||||||||
คุณสมบัติผลิตภัณฑ์
คุณสมบัติ 1: มีค่าความคลาดเคลื่อนของมิติที่งานละเอียดสูง และถูกนำไปใช้กันอย่างแพร่หลายในอุปกรณ์งานละเอียดต่าง ๆ
คุณสมบัติที่ 2: ใช้เหล็กทำลูกปืน (45 หรือ GCr15) ที่มีความทนทานต่อการสึกหรอเป็นเยี่ยม และเหล็กทนต่อการกัดกร่อนที่มีความแข็งสูง เช่น SUS440C หรือเทียบเท่า ซึ่งผ่านกระบวนการชุบแข็งด้วยความถี่สูงเพื่อเพิ่มความทนทานต่อการสึกหรอ ในขณะที่ยังคงความเหนียวเดิมไว้
คุณสมบัติที่ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลายแบบเพื่อรองรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติที่ 4: โดยปกติจะใช้ร่วมกับผลิตภัณฑ์ลิเนียร์บุชชิ่ง ซึ่งให้การนำทางเชิงเส้นที่ยอดเยี่ยม เมื่อเปรียบเทียบกับโครงสร้างเพลาและบุชชิ่งทั่วไป แม้ในขณะมีการเคลื่อนที่แบบลูกสูบชักด้วยความเร็วสูง ก็เกิดการสึกหรอเพียงเล็กน้อย
คุณสมบัติ 5: การชุบผิวฮาร์ดโครมแบบเลือกได้ช่วยให้ทนต่อสนิมได้อย่างยอดเยี่ยม และความแข็งของผิวเคลือบสูงถึง HV750 จะไม่สึกหรอง่ายเมื่อใช้กับชิ้นงานที่มีความแข็งสูง
คุณสมบัติที่ 2: ใช้เหล็กทำลูกปืน (45 หรือ GCr15) ที่มีความทนทานต่อการสึกหรอเป็นเยี่ยม และเหล็กทนต่อการกัดกร่อนที่มีความแข็งสูง เช่น SUS440C หรือเทียบเท่า ซึ่งผ่านกระบวนการชุบแข็งด้วยความถี่สูงเพื่อเพิ่มความทนทานต่อการสึกหรอ ในขณะที่ยังคงความเหนียวเดิมไว้
คุณสมบัติที่ 3: มีตัวเลือกการแปรรูปเพิ่มเติมหลากหลายแบบเพื่อรองรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติที่ 4: โดยปกติจะใช้ร่วมกับผลิตภัณฑ์ลิเนียร์บุชชิ่ง ซึ่งให้การนำทางเชิงเส้นที่ยอดเยี่ยม เมื่อเปรียบเทียบกับโครงสร้างเพลาและบุชชิ่งทั่วไป แม้ในขณะมีการเคลื่อนที่แบบลูกสูบชักด้วยความเร็วสูง ก็เกิดการสึกหรอเพียงเล็กน้อย
คุณสมบัติ 5: การชุบผิวฮาร์ดโครมแบบเลือกได้ช่วยให้ทนต่อสนิมได้อย่างยอดเยี่ยม และความแข็งของผิวเคลือบสูงถึง HV750 จะไม่สึกหรอง่ายเมื่อใช้กับชิ้นงานที่มีความแข็งสูง
ข้อควรระวัง
 | (2) ความแข็งลดลงในบริเวณที่ผ่านการกลึง หลังจากการชุบแข็งฐานรอง/แผ่นรองแล้ว การกลึงอาจทำให้บางบริเวณสูญเสียความแข็งเนื่องจากการอบอ่อน: - เกลียวนอกทั้งหมด - ทุกขั้น -ชนิดเกลียวใน: เมื่อ M ≥ D/2, ชนิดเกลียวในแบบรูคู่, ผลิตภัณฑ์ชุบฮาร์ดโครมที่ทำจาก SUS440C หรือเหล็กกล้าไร้สนิมที่มีความแข็งสูงและทนต่อการกัดกร่อนในระดับเทียบเท่า -การกลึงเพิ่มเติมสำหรับร่องประแจ (SC-WSC-SX) -การกลึงเพิ่มเติมสำหรับผิวเรียบ (FC-WFC) -การกลึงเพิ่มเติมสำหรับร่อง V (VC-WVC) -ยกเว้นชนิดที่ชุบแข็งเต็มความยาว |
เฉพาะบริเวณที่มีเงาในส่วน D เท่านั้นที่ชุบโครเมี่ยมอย่างแข็ง | (3) การเคลือบสำหรับกระบวนการเตรียมผิว หลังจากกระบวนการเตรียมผิวของวัสดุฐานรอง/แผ่นรองแล้ว จะมีการดำเนินการขั้นตอนถัดไป บริเวณต่อไปนี้ไม่ได้ชุบผิว: - ส่วนที่มีการเซาะร่อง - ส่วนเกลียวภายนอก -ส่วนเกลียวภายใน -ร่องสำหรับประแจ, ร่องตัววี, ผิวเรียบ, ผิวตัด -ภายในของเพลาไกด์ชนิดท่อเหล็กอาจเกิดสนิมได้หากไม่ได้ชุบโครเมี่ยมอย่างแข็ง |
