ไกด์ป้อนออก (Feeder Guide)
สำหรับชุดป้อนชิ้นงานแบบซ้อนกัน (Stack Feeder)

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การขับออก/การสะสม

กลไกที่ใช้ลูกล้อโพลีเมอร์/ยูรีเทน (Resin Roller) ในการเลื่อน เพื่อป้อนชิ้นงานแผ่นโลหะบางออกมา ลดแรงเสียดทานระหว่างชุดป้อนและชิ้นงานขณะป้อนเข้า (Infeed) หรือ ป้อนออก (Eject/Outfeed) ช่วยเพิ่มประสิทธิภาพในการทำงาน สามารถซ้อนชิ้นงาน (แผ่นโลหะบาง) ได้หลายชุด และสามารถนำออกได้ทีละ 1 ชิ้น ลูกกลิ้งเรซินอยู่ตำแหน่งที่ยกชิ้นงานขึ้นเล็กน้อย เพื่อช่วยในการสไลด์ใส่

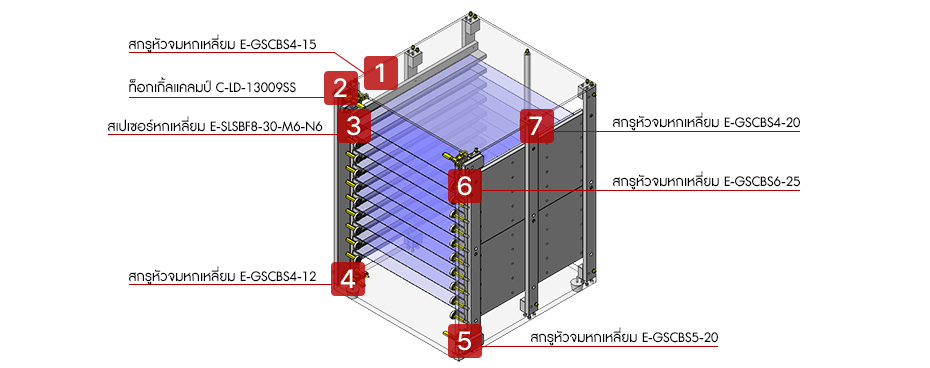

ไกด์ป้อนออก (Feeder Guide) สำหรับชุดป้อนชิ้นงานแบบซ้อนกัน (Stack Feeder)

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	สกรูหัวจมหกเหลี่ยม	E-GSCBS4-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 4 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	101	5 บาท
②	ท็อกเกิ้ลแคลมป์	C-LD-13009SS	วิธีติดตั้ง: ฐานหน้าแปลน (Flange Base) วัสดุตัวเครื่อง: สเตนเลสสตีล วัสดุสลักแคลมป์: เหล็ก + แผ่นยาง แรงจับยึด (N): สูงสุด 294	4	274 บาท
③	สเปเซอร์หกเหลี่ยม	E-SLSBF8-30-M6-N6	ความยาว (มม.): 30 ความกว้างข้ามแฟลต B (มม.): 8 การเคลือบพื้นผิว: ไม่มี วัสดุ: สเตนเลส ประเภทเสา: ตัน (Solid)	20	244 บาท
④	สกรูหัวจมหกเหลี่ยม	E-GSCBS4-12	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 4 ความยาว L (มม.): 12 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	16	6 บาท
⑤	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-20	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 20 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	32	11 บาท
⑥	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-25	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 25 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	20	11 บาท
⑦	สกรูหัวจมหกเหลี่ยม	E-GSCBS4-20	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 4 ความยาว L (มม.): 20 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	16	6 บาท
