กลไกจัดคิว/ลำเลียงด้วยหมุดทรงกลม
(Pin Indexing/Feeding Mechanism)

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การขนส่ง/การเคลื่อนย้าย การขับออก/การสะสม

กลไกที่ทำหน้าที่แยกชิ้นงานทีละชิ้นจากชิ้นงานที่บรรจุอยู่ในฮอปเปอร์/สโตกเกอร์ (Hopper/Stocker) แล้วจัดเรียงตามระยะพิช (Pitch Distance) ลำเลียงชิ้นงานออกมาทีละชิ้นจากกลุ่มชิ้นงานที่วางแบบไม่เป็นระเบียบ แล้วจัดเรียงตามระยะพิชที่สม่ำเสมอ ปรับความสูงในการป้อนชิ้นงานด้วยชุดสกรูปรับ เพื่อให้ชิ้นงานถูกตัดได้อย่างเหมาะสมที่สุด

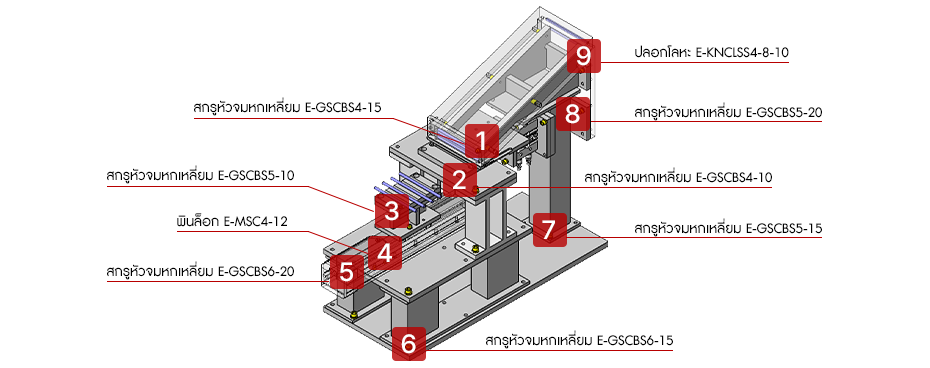

กลไกจัดคิว/ลำเลียงด้วยหมุดทรงกลม (Pin Indexing/Feeding Mechanism)

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	สกรูหัวจมหกเหลี่ยม	E-GSCBS4-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 4 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	16	5 บาท
②	สกรูหัวจมหกเหลี่ยม	E-GSCBS4-10	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 4 ความยาว L (มม.): 10 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	4	6 บาท
③	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-10	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 10 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	8	6 บาท
④	พินล็อก	E-MSC4-12	รูปร่าง: ตรง / ขนานมีบ่า รูปทรงปลาย: ปลายเรียวข้างเดียว, ปลายลูกบอลข้างเดียว วัสดุ: สเตนเลสมาร์เทนซิติก ขนาด D (มม.): 4 ความยาว L (มม.): 12	4	10 บาท
⑤	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-20	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 20 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	32	13 บาท
⑥	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	12	11 บาท
⑦	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	8	9 บาท
⑧	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-20	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 20 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	12	11 บาท
⑨	ปลอกโลหะ	E-KNCLSS4-8-10	วัสดุ: [สเตนเลส] สเตนเลสออสเทนนิติก เส้นผ่านศูนย์กลางภายนอก D (มม.): 8 เส้นผ่านศูนย์กลางภายใน V (มม.): 4 ความหนา/ความยาว (มม.): 10	6	78 บาท
