กลไกการเลื่อนเชิงเส้น (Linear Slide Mechanism)

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การประกอบ/การแปรรูป

กลไกสไลด์โดยใช้ Cam Follower ประกบกับรางไกด์ (Guide Rail) และพื้นผิวบนล่างของแผ่นโลหะ กลไกที่ทำงานด้วยมือ (Manual) เมื่อขยับคันโยกไปตามแนวยาวของการเคลื่อนที่ จะกดอัด ยูรีเทนแบริ่ง (Urethane Mold Bearing) และ ซีลโพลีเมอร์เข้าไปในร่องของอะลูมิเนียม เลือกใช้ Cam Follower ที่มีความแม่นยำและแข็งแรงสูง โดยคำนึงถึงแรงสะท้อนกลับของซีลจากการสไลด์แบบยาว

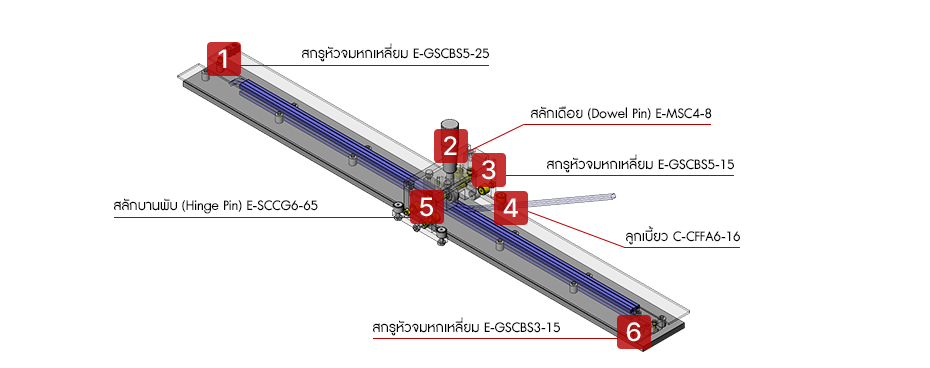

กลไกการเลื่อนเชิงเส้น (Linear Slide Mechanism)

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-25	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 25 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	14	10 บาท
②	สลักเดือย (Dowel Pin)	E-MSC4-8	รูปร่าง: ตรง / ขนานมีบ่า รูปทรงปลาย: ปลายเรียวข้างเดียว, ปลายลูกบอลข้างเดียว วัสดุ: สเตนเลสมาร์เทนซิติก ขนาด D (มม.): 4 ความยาว L (มม.): 8	2	10 บาท
③	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	8	9 บาท
④	ลูกเบี้ยว	C-CFFA6-16	ประเภท: ลูกเบี้ยว หัวจมหกเหลี่ยม แบบแบน เส้นผ่านศูนย์กลางภายนอก D: 16 / ความกว้าง B: 11 วัสดุ: เหล็กกล้าคาร์บอน ชนิดมาตรฐาน, มีซีล	5	224 บาท
⑤	สลักบานพับ (Hinge Pin)	E-SCCG6-65	รูปร่างพื้นฐาน: ตรง เส้นผ่านศูนย์กลางเพลา D (มม.): 6 ขนาด L (มม.): 65 วัสดุ: สเตนเลสออสเทนนิติก	1	171 บาท
⑥	สกรูหัวจมหกเหลี่ยม	E-GSCBS3-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 3 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	6	5 บาท
