หมุด พีวอท แบบตรง แหวนล็อค

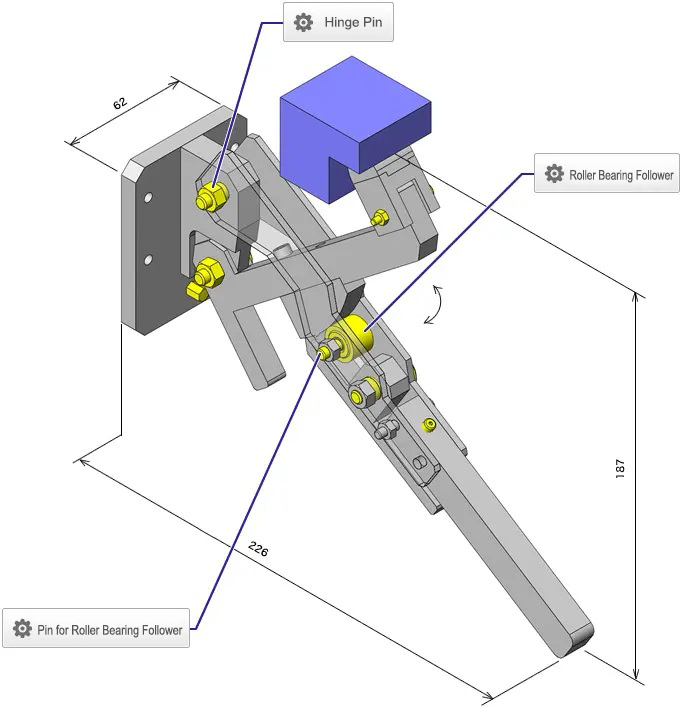

ขาพิน บานพับ สามารถใช้เป็นจุด พีวอท ของกลไกการ การเชื่อมต่อสายไฟ แกนหมุน ต่างๆ จุด พีวอท จะคล้ายกับ แกน ของ บานพับ และชิ้นส่วนที่เชื่อมต่อกันสามารถทำการเคลื่อนที่ แกนหมุน ได้

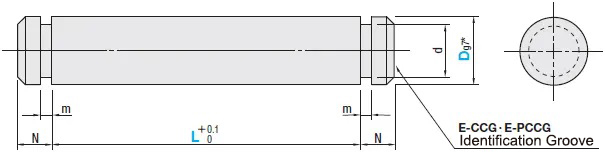

* ความเผื่อ Dg7 จำกัดเฉพาะส่วน มิติ L และความคลาดเคลื่อน อื่น ๆ เป็นค่าลบ
ประเภทนี้อาจมีรูสำหรับเจาะศูนย์กลาง ขึ้นอยู่กับขนาด
E-CCG·E-PCCG มีร่องระบุอยู่ที่ด้านข้างเพื่อแยกแยะจากประเภทที่ชุบแข็ง

· ตารางวัสดุ

ชนิด	วัสดุ เทียบเท่า	ความแข็ง	กระบวนการชุบผิว	อุปกรณ์เสริม
ขนาด L แบบกำหนดได้
E-CCG	เหล็กกล้าโครงสร้าง ทั่วไปหรือ เหล็กกล้าคาร์บอน	—	ฟิล์ม ป้องกันเฟอร์โรเฟอร์ริกออกไซด์	แหวนล็อค 2 อัน
E-CCGH		HRC40 or more
E-PCCG		—	ชุบนิกเกิลแบบไม่ใช้ไฟฟ้า
E-PCCGH		HRC40 or more
E-GCCG		การชุบผิว ความแข็ง 750HV ขึ้นไป	ชุบฮาร์ด โครเมี่ยม
E-SCCG	สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก	—	—
E-SCCGH	โครงสร้างมาร์เทนไซต์ สเตนเลส	HRC45 or more
E-GSCCGH		HRC45 or more การชุบผิว ความแข็ง 750HV ขึ้นไป	ชุบฮาร์ด โครเมี่ยม

หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่ทำจากส สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก ผลิตภัณฑ์ชุบฮาร์ดโครม หรือผลิตภัณฑ์ที่มี กระบวนการเตรียมผิว ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า

รหัสสินค้า		L การเลือก	m		N	d
ประเภท	D	ขนาด L แบบกำหนดได้ (เพิ่มขึ้น 0.1 มม.)		ค่าพิกัดความเผื่อ			ค่าพิกัดความเผื่อ
ขนาด L แบบกำหนดได้ E-CCG E-CCGH E-PCCG E-PCCGH E-GCCG E-SCCG E-SCCGH E-GSCCGH	2	5.0 to 30.0	0.5	+ 0.05  0	2	1.5	+ 0.06  0
	3	5.0 to 50.0				2
	4		0.7	+ 0.1  0		3
	5	10.0 to 60.0				4	+ 0.075  0
	6	10.0 to 100.0				5
	8		0.9		3	7	+ 0.09  0
	10	15.0 to 100.0	1.15	+ 0.14  0		9.6	0 - 0.09
	12	15.0 to 150.0			4	11.5	0 - 0.11
	13	25.0 to 150.0				12.4
	14					13.4
	15					14.3
	16	30.0 to 150.0				15.2
	17					16.2
	18		1.35			17
	20					19	0 - 0.21
	22					21
	25					23.9

E-SCLGHN อาจเปลี่ยนสีเนื่องจาก ชุบแข็ง
สำหรับ สเปค ทางวิศวกรรม JIS ของ แหวนล็อค ที่ให้มา โปรดดูที่ สเปค แหวนล็อค

คุณสมบัติ 1: มี ความเผื่อ ระดับ G7 และใช้งานร่วมกับ ตลับลูกปืน
คุณสมบัติ 2: มีให้เลือกหลายรูปทรง รูปร่างต่างๆ ได้แก่ ประเภท ปิ้นเหล็ก แบบตรง ประเภท แหวนล็อค แบบตรง ประเภท ปิ้นเหล็ก แบบมีบ่า ประเภท แหวนล็อค แบบมีบ่า แบบมีบ่า น็อตล็อค ชุดสกรู ต ชุดสกรู แบบมีบ่า และ ชนิดมีรูต๊าปเกลียว ทั้งสองด้าน
คุณสมบัติ 3: ผลิตภัณฑ์ที่ทำจาก สเตนเลส (สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก) ที่มีประสิทธิภาพป้องกันสนิมได้ดีเยี่ยม และผลิตภัณฑ์ที่มีการชุบ กระบวนการเตรียมผิว ด้วย ชุบผิวโครเมี่ยม แข็งหรือ ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า มีให้เลือกใช้เพื่อแก้ปัญหาสนิม
คุณสมบัติ 4: ชนิด แบบตั้งค่าได้ มิติ L ได้ เลือกได้อย่างอิสระโดยเพิ่มได้ครั้งละ 0.1 มม. เพื่อรองรับสภาพแวดล้อมการใช้งานที่แตกต่างกัน
คุณสมบัติ 5: แบบอยู่กับที่ มิติ L มีจำหน่ายในราคาที่ค่อนข้างต่ำ

(1) ความเผื่อ ของ Dg7 จำกัดอยู่ที่ช่วง มิติ L อื่น ๆ เป็นความคลาดเคลื่อนทั่วไป
(2) การเลือกและ งานซ่อมบำรุง สเปค ป้องกันสนิม
หากมีข้อกำหนดในการป้องกัน สนิม ให้ให้ความสำคัญกับผลิตภัณฑ์ที่ทำจากส สเตนเลส เหล็กกล้าไร้สนิมชนิดออสเทนนิติก ผลิตภัณฑ์ที่มี กระบวนการเตรียมผิว การชุบผิวฮาร์ดโครม หรือ กระบวนการเตรียมผิว ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า
 ผลิตภัณฑ์ที่ไม่ผ่านการ กระบวนการเตรียมผิว จะต้องทา น้ำมัน ป้องกันสนิมอย่างสม่ำเสมอเพื่อ งานซ่อมบำรุง
(3) ผลิตภัณฑ์ นี้มี แหวนล็อค 2 วง ดังนั้นควรระวังอย่าให้สูญหายเมื่อได้รับ
(4) การปรับแต่งเพิ่มเติม ใช้ได้กับประเภท แบบตั้งค่าได้ มิติ L ได้เท่านั้น
