กลไกการกำจัดเศษวัสดุ (Scrap Removal Mechanism)

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การดีดออก/การรวบรวม

กลไกการจับยึดแบบ Single-touch อย่างง่ายสำหรับกำจัดเศษวัสดุ กลไกที่ทำงานด้วยมือ (Manual mechanism) โดยใช้คันโยก (Handle/Lever) เพื่อให้สามารถเลื่อนถาดไปที่ฝั่งผู้ปฏิบัติงานได้ง่าย ใช้แม่เหล็กและรางสไลด์ (Slide Rail)** เพื่อให้สามารถเคลื่อนที่ได้ ใช้มือจับเพื่อให้โครงสร้างสามารถดึงออกมาได้ง่าย

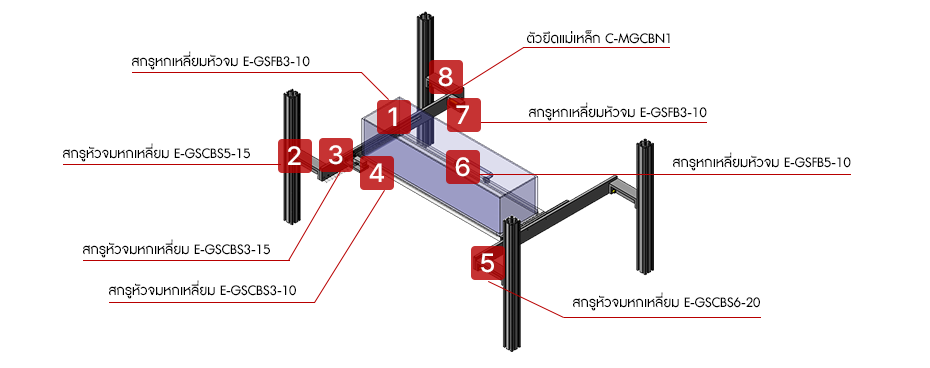

กลไกการกำจัดเศษวัสดุ (Scrap Removal Mechanism)

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	สกรูหกเหลี่ยมหัวจม	E-GSFB3-10	ประเภท: สกรูหกเหลี่ยมหัวจม (Countersunk Bolt) ขนาดเกลียว (M): 3 ความยาว L (มม.): 10 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	12	3 บาท
②	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	8	9 บาท
③	สกรูหัวจมหกเหลี่ยม	E-GSCBS3-15	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 3 ความยาว L (มม.): 15 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	2	5 บาท
④	สกรูหัวจมหกเหลี่ยม	E-GSCBS3-10	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 3 ความยาว L (มม.): 10 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	4	5 บาท
⑤	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-20	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 20 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	8	13 บาท
⑥	สกรูหกเหลี่ยมหัวจม	E-GSFB5-10	ประเภท: สกรูหกเหลี่ยมหัวจม (Countersunk Bolt) ขนาดเกลียว (M): 5 ความยาว L (มม.): 10 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	2	3 บาท
⑦	สกรูหกเหลี่ยมหัวจม	E-GSFB3-10	ประเภท: สกรูหกเหลี่ยมหัวจม (Countersunk Bolt) ขนาดเกลียว (M): 3 ความยาว L (มม.): 10 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	12	3 บาท
⑧	ตัวยึดแม่เหล็ก	C-MGCBN1	ประเภท: ตัวยึดแม่เหล็ก แบบยึดขนาน ความยาว (มม.): 50 เส้นผ่านศูนย์กลางรูติดตั้ง (d): 3.5 ความกว้าง (มม.): 17 วัสดุ: ตัวเครื่อง: สเตนเลส, แผ่นดูดซับ: SUS430, แม่เหล็ก: เฟอร์ไรต์	1	83 บาท
