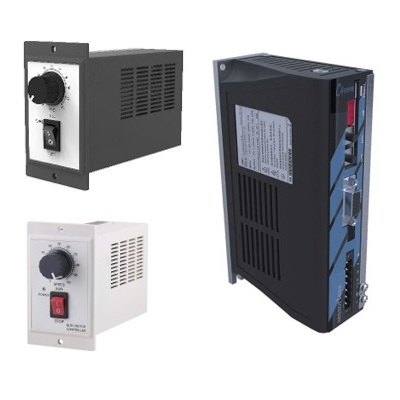

ชุดขับมอเตอร์สำหรับมอเตอร์ BLDC รุ่นประหยัดของ MISUMI

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

ชุดขับมอเตอร์สำหรับมอเตอร์ BLDC รุ่นประหยัดของ MISUMI ที่เปิดตัวเป็นซีรีส์ประหยัดของ MISUMI

หากต้องการสั่งซื้อสายเชื่อมต่อสำหรับมอเตอร์และชุดขับ กรุณาเลือกโมเดลที่ตรงกับสเปคแรงดันไฟฟ้า:
EA-BLDH-1 สำหรับแรงดันสูง (220 V), EA-BLDL-1 สำหรับแรงดันต่ำ (24/48 V)
สเปคผลิตภัณฑ์: ขดลวดทองแดงด้านใน เปลือกพีวีซีด้านนอก ความยาว = 1 ม.

ภาพรวมของสินค้า

สายผลิตภัณฑ์ทั้งหมดนี้อยู่ในหมวดชุดขับมอเตอร์แบบไร้แปรงถ่าน หรือหมวดชุดขับมอเตอร์แบบไม่ใช้เซนเซอร์ (sensorless / hall-free driver) ผลิตภัณฑ์เหล่านี้ถูกออกแบบมาเพื่อควบคุมมอเตอร์แบบไร้แปรงถ่าน DC (BLDC) และมอเตอร์ซิงโครนัสแม่เหล็กถาวร (PMSM)

[การใช้งาน]
หุ่นยนต์อุตสาหกรรม, โลจิสติกส์อัจฉริยะ, ระบบพลังงานใหม่, อุปกรณ์ทางการแพทย์, เครื่องจักรสิ่งทอ และสภาพแวดล้อมที่มีสัญญาณรบกวนสูง

[ข้อมูลทางเทคนิค (คู่มือ) ] >>ดาวน์โหลด

【คุณสมบัติผลิตภัณฑ์】

คุณสมบัติ	รายละเอียดทั่วไป
การป้องกัน	การป้องกันวงจรป้องกันกระแสไฟฟ้าเกิน, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, โหลดไฟฟ้าเกิน, อุณหภูมิเกิน และลัดวงจร
ระบบสื่อสาร	รองรับ Modbus RTU / RS485 (ที่ใช้กันมากที่สุด)
ความแม่นยำ	ข้อผิดพลาดที่ความเร็วต่ำ (±0.5% หรือผันผวนประมาณ ~1% ขึ้นอยู่กับเทคโนโลยี)
ความจุในการรับน้ำหนัก	รองรับการโอเวอร์โหลดแบบฉับพลัน (โดยปกติสูงสุดถึง 2 เท่าหรือมากกว่าสำหรับระยะเวลาสั้น ๆ)
Input/Output	พอร์ตเชื่อมต่อ DI/DO หลากหลายฟังก์ชั่นแบบตั้งค่าได้ในตัว

[คุณสมบัติโดยละเอียด]

รหัสซีรีส์ชุดขับมอเตอร์	ซีรีส์ C10	ซีรีส์ C20	ซีรีส์ C40	ซีรีส์ C41
ชื่อชุดขับมอเตอร์ (ภาษาอังกฤษ)	ชุดขับมอเตอร์ BLDC I/O พื้นฐาน (อนาล็อก & ขยาย RS485 ได้)	ชุดขับมอเตอร์ BLDC I/O NPN หลากหลายฟังก์ชั่น	หมวดหมู่โหลดความถี่ตัวแปรแบบไม่มีขดลวด	หมวดหมู่โหลดแบบไม่มีขดลวด
หมวดหมู่อุปกรณ์	C10: ชุดขับมอเตอร์แบบไร้แปรงถ่าน	C20: ชุดขับมอเตอร์แบบไร้แปรงถ่าน	C40: ชุดขับความถี่ตัวแปรแบบไม่ใช้ขดลวดเหนี่ยวนำ	C41: ชุดขับแบบไม่ใช้ขดลวดเหนี่ยวนำ
วิธีการควบคุม	ระบบควบคุมความเร็วแบบปิดลูป	โหมดระบบควบคุมลูปแบบเปิดและแบบปิด	อินเวอร์เตอร์ FOC แบบไซน์เวฟ แบบไม่ใช้เซนเซอร์/เอ็นโค้ดเดอร์	อินเวอร์เตอร์ FOC แบบไซน์เวฟ แบบไม่ใช้เซนเซอร์/เอ็นโค้ดเดอร์
ความแม่นยำ / ความผันผวนของความเร็ว	ความแม่นยำในการควบคุม: ±0.5%..	ความแม่นยำในการควบคุม: ±0.5%..	ความผันผวนของความเร็ว: ประมาณ 1%.	ความผันผวนของความเร็ว: ประมาณ 1%.
ประสิทธิภาพความเร็วต่ำ	ไม่ได้กล่าวถึง	ไม่ได้กล่าวถึง	ความเร็วต่ำสุดสามารถถึง 20 รอบต่อนาที	ความเร็วต่ำสุดสามารถถึง 50 รอบต่อนาที
การสตาร์ทขณะมีโหลดไฟฟ้า	การตรวจจับข้อผิดพลาดสำหรับโหลดไฟฟ้าเกิน/โรเตอร์ล็อค	การตรวจจับข้อผิดพลาดสำหรับโหลดไฟฟ้าเกิน/โรเตอร์ล็อค	รองรับการสตาร์ทขณะมีโหลดไฟฟ้าได้สูงสุดถึง 150% ของแรงบิดโหลดที่กำหนด	รองรับการสตาร์ทขณะมีโหลดไฟฟ้าได้สูงสุดถึง 150% ของแรงบิดโหลดที่กำหนด
อินเตอร์เฟซ I/O และการขยาย	อินพุตดิจิทัล NPN 2 บิต, เอาต์พุตดิจิทัล 1 บิต ขยายได้ด้วยอินพุต NPN 3 บิต, อนาล็อก 1 ช่อง และ RS485 1 ช่อง	อินพุตดิจิทัลหลากหลายฟังก์ชั่น 5 ช่อง, เอาต์พุตดิจิทัลที่ปรับแต่งได้ 2 ช่อง	ต้องใช้สายไฟมอเตอร์เพียง 3 เส้นสำหรับการเชื่อมต่อสายไฟ	ต้องใช้สายไฟมอเตอร์เพียง 3 เส้นสำหรับการเชื่อมต่อสายไฟ

[มอเตอร์และชุดขับมอเตอร์แบบรวม]

ประเภท มอเตอร์	ประเภทหัวเกียร์	ซีรีส์ C10	ซีรีส์ C20	ซีรีส์ C40	ซีรีส์ C41
BLDC - มอเตอร์แรงบิดสูง	หัวเกียร์แบบเพลาขนานและตัน				✓
	หัวเกียร์แบบเพลาขนาน (ชนิด L) และหัวเกียร์แบบกลวง				✓
	หัวเฟือง/เกียร์แบบมุมฉาก & เพลากลวง				✓
BLDC - มอเตอร์ประสิทธิภาพสูง	หัวเกียร์แบบเพลาขนานและตัน		✓	✓
	หัวเกียร์แบบเพลาขนาน (ชนิด L) และหัวเกียร์แบบกลวง		✓	✓
	หัวเฟือง/เกียร์แบบมุมฉาก & เพลากลวง		✓	✓
BLDC - มอเตอร์มาตรฐาน	ไม่มีหัวเกียร์	✓	✓
	หัวเกียร์แบบขนาน	✓	✓
	หัวเกียร์แบบเพลาขนาน (ชนิด L)	✓	✓
