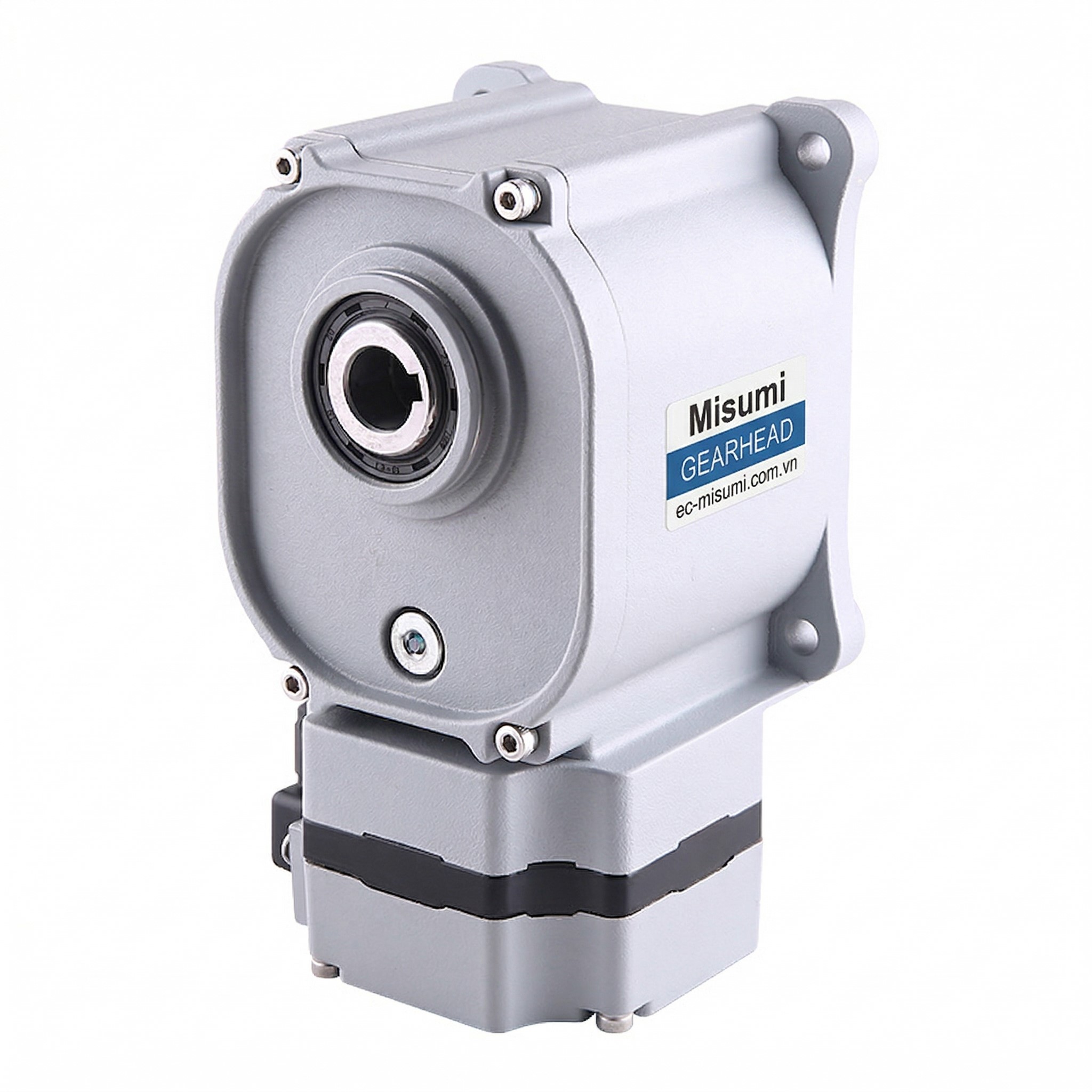

BLDC ประสิทธิภาพสูง - เฟือง/เกียร์หัวฉากและแบบกลวง
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
BLDC ประสิทธิภาพสูง - มุมฉาก & หัวเฟือง/เกียร์แบบกลวง เปิดตัวเป็นซีรีส์ประหยัดของ MISUMI
ภาพรวมของสินค้า
- BLDC รุ่นประสิทธิภาพสูง 30-750W เปิดตัวเป็นรุ่นประหยัดของ MISUMI[การใช้งาน]
- BLDC มีพลังงานสูงขึ้น (สูงสุดถึง 1.3×) เนื่องจากเทคโนโลยีแม่เหล็กถาวร BLDC มีขนาดที่ได้รับการปรับให้เหมาะสม
[การใช้งาน]
- เป็นสารละลายที่เหมาะสำหรับการเพิ่มประสิทธิภาพการใช้พื้นที่และการย่อขนาดอุปกรณ์
[คุณสมบัติสินค้า]
- ขาตั้งเครื่องโดดเด่นด้วยช่วงการควบคุมความเร็วที่กว้าง (80–4000 รอบ/นาที) และมีความเสถียรสูง (±0.2%) เพื่อให้มั่นใจถึงการทำงานที่แม่นยำ
- รองรับการตั้งค่าความเร็วหลายระดับ (สูงสุด 16 ระดับ) และการควบคุมแรงบิด รวมถึงแรงบิดขณะหยุดนิ่ง
- การออกแบบมีขนาดกะทัดรัดและติดตั้งง่าย พร้อมการป้องกันฝุ่นและน้ำระดับ IP54 และเคลือบกันการกัดกร่อนที่ทนทาน
- ผสานรวมฟังก์ชันการตรวจสอบ การตรวจจับข้อผิดพลาด และตัวปรับตั้งค่าแบบดิจิทัล ใช้งานง่าย และรองรับการควบคุมผ่านคอมพิวเตอร์หรือสัญญาณภายนอก
[ประกาศสเปค]
- เพื่อรักษาอุณหภูมิพื้นผิวของตัวเรือนมอเตอร์ให้อยู่ต่ำกว่า 90°C มอเตอร์เพลากลมจะต้องติดตั้งบนแผ่นระบายความร้อน (วัสดุ: อะลูมิเนียม) ขนาดดังต่อไปนี้
ชนิด 30W: ขนาด 115×115 มม. หนา 5 มม.
ชนิด 50W: ขนาด 300×300 มม. หนา 6 มม.
ชนิด 60W: ขนาด 135×135 มม. หนา 5 มม.
รุ่น 100W: ขนาด 115×115 มม. หนา 5 มม.
รุ่น 120W: ขนาด 165×165 มม. หนา 5 มม.
รุ่น 200W: ขนาด 200×200 มม. หนา 5 มม.
ชนิด 400W: ขนาด 250×250 มม. ความหนา 6 มม.
ชนิด 1100W: ขนาด 250×250 มม. ความหนา 6 มม.
- ค่ามาตรฐาน IP ที่แสดงประสิทธิภาพการกันฝุ่นและกันน้ำเป็นไปตามข้อกำหนดของ IEC 60529 และ IEC 60034-5
จดบันทึกเกี่ยวกับ
- กรุณาอย่าวัดความต้านทานฉนวนไฟฟ้าและทดสอบความทนแรงดันไฟฟ้าในขณะที่มอเตอร์เชื่อมต่อกับไดรเวอร์
- วัสดุและกระบวนการเตรียมผิวของมอเตอร์
[วัสดุ: ตัวเรือน-อะลูมิเนียม, เพลาออก - 40Cr, สกรู-สเตนเลส (เฉพาะส่วนที่เปิดเผย ยกเว้นขั้วต่อสายดินป้องกัน)]
[กระบวนการเตรียมผิว: ตัวเรือน: เคลือบผิว (ไม่รวมพื้นผิวสำหรับติดตั้ง)]
| ประเภท มอเตอร์ | ประเภทหัวเกียร์ | ชนิด | การประยุกต์ใช้งาน | คุณสมบัติ | ช่วง Output | ตัวควบคุม | |
| BLDC - มอเตอร์แรงบิดสูง | หัวเกียร์แบบเพลาขนานและตัน | EA-BLD⃞-220-GK | เมื่อมีพื้นที่เพียงพอและต้องการกำลังสูง (แรงบิด) | แรงบิดที่ยอมให้ได้สูงและพิกัดน้ำหนักที่เหนือกว่า (เช่น 10N. m) | 15W-400W | LINK | ซีรีส์ C41 |
| หัวเกียร์แบบเพลาขนาน (ชนิด L) และหัวเกียร์แบบกลวง | EA-BLD⃞-220-GKL | เหมาะสำหรับพื้นที่ติดตั้งกว้าง กำลังมาตรฐาน และเพลาขับหมุนกลับทิศทางอย่างต่อเนื่อง | รุ่นมาตรฐานที่มีแรงบิดที่ยอมให้ต่ำกว่า K2 เล็กน้อย (เช่น 5N. m) | 15W-400W | |||
| หัวเฟือง/เกียร์แบบมุมฉาก & เพลากลวง | EA-BLD⃞-220-GKR | เพื่อประหยัดพื้นที่ในการติดตั้ง หรือเมื่อต้องการติดตั้งโดยตรงบนแกนของอุปกรณ์ (เพลากลวง) | ออกแบบประหยัดพื้นที่; มีให้เลือกทั้งแบบเพลากลวงหรือเพลาแข็ง | 40W-400W | |||
| BLDC - มอเตอร์ประสิทธิภาพสูง | หัวเกียร์แบบเพลาขนานและตัน | EA-BLD⃞-220-GV | ใช้งานทั่วไปที่ต้องการตัวเลือกความเร็วที่หลากหลาย | ข้อต่อลดเพลาขนาน ช่วงกว้างที่สุด: 5 ถึง 360 | 30W-750W | ซีรีส์ C20 ซีรีส์ C40 | |
| หัวเกียร์แบบเพลาขนาน (ชนิด L) และหัวเกียร์แบบกลวง | EA-BLD⃞-220-GS | เครื่องจักรที่มีข้อจำกัดด้านพื้นที่ติดตั้ง สามารถติดตั้งแบบตั้งฉากได้ | เฟืองทดรอบแบบมุมฉากที่มีโครงสร้างเพลากลวง การออกแบบพิเศษด้วยเพลากลวงแบบฉากช่วยให้ใช้พื้นที่ได้อย่างมีประสิทธิภาพ | 30W - 400W | |||
| หัวเฟือง/เกียร์แบบมุมฉาก & เพลากลวง | EA-BLD⃞-220-GSL | การใช้งานงานรับน้ำหนักมากที่ต้องการกำลังสูงในรูปแบบการติดตั้งแบบขนาน | ข้อต่อลดเพลาขนาน IP20 (ระดับมาตรฐาน ต่ำกว่า S/SF) | 100W-1100W | |||
| BLDC - มอเตอร์มาตรฐาน | ไม่มีหัวเกียร์ | EA-BLD⃞-A | ใช้เมื่อไม่ต้องการลดความเร็ว (ไม่มีหัวเกียร์) | เฉพาะตัวเครื่องมอเตอร์ เพลาขับออกเป็นแบบเพลากลมเรียบหรือแบบมีร่องกุญแจ | 15W-400W | ซีรีส์ C10 ซีรีส์ C20 | |
| หัวเกียร์แบบขนาน | EA-BLD⃞-GN/GU | เป็นประเภทที่พบได้บ่อยที่สุด ใช้งานในสายพานลำเลียงและระบบอัตโนมัติที่ต้องการการส่งกำลังโดยตรงและพิกัดน้ำหนักพื้นฐาน | มอเตอร์มาพร้อมกับกระปุกเกียร์ทรงสี่เหลี่ยมที่ติดตั้งมาแล้ว โดยมีเพลาขับขนานกับเพลามอเตอร์ ซีรีส์ GU โดยทั่วไปมีความแข็งแรงทนทานมากกว่าและใช้ตลับลูกปืน | 15W-1000W | |||
| หัวเกียร์แบบเพลาขนาน (ชนิด L) | EA-BLD⃞-GNL/GUL | เหมาะสำหรับพื้นที่จำกัดที่ต้องการมุมส่งกำลัง 90° เพื่อประหยัดพื้นที่ เพลากลวงช่วยให้สามารถติดตั้งโดยตรงกับเพลาของเครื่องจักรได้อย่างง่ายดาย | เฟืองทดรอบถูกออกแบบเป็นทรงตัว L โดยมีเพลาขับออกอยู่ที่มุม 90° กับตัวเครื่องมอเตอร์ มักมีคุณสมบัติเป็นเพลากลวง (รหัส LC) | 15W-750W | |||
