ชุดจับยึด (Fixture/Jig) สำหรับตรวจสอบพื้นผิว

ข้อมูลเฉพาะและคุณสมบัติ

วัตถุประสงค์/ฟังก์ชัน

การกำหนดตำแหน่ง/แคลมป์ การตรวจสอบ/การวัด

กลไกการตั้งค่าแบบสัมผัสเดียว (One-touch set) โดยใช้ Toggle Clamp ใช้วิธีการเคลื่อนที่ของจิ๊กเพื่อวัดความขรุขระของพื้นผิวชิ้นงาน
โครงสร้างเรียบง่าย ที่เพียงแค่วางชิ้นงานบนฐานรองก็สามารถวัดค่าได้สะดวก ง่ายดาย

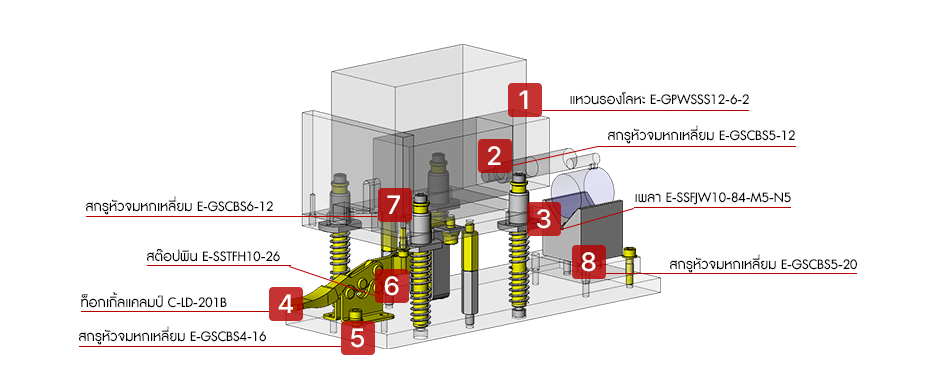

ชุดจับยึด (Fixture/Jig) สำหรับตรวจสอบพื้นผิว

※ ตัวอย่างนี้ใช้เพื่ออ้างอิงในการออกแบบเท่านั้น ส่วนประกอบและอุปกรณ์อาจแตกต่างจากการใช้งานจริง

ลำดับ	ชิ้นส่วน	รหัสสินค้า	ข้อมูลเฉพาะ	จำนวน	ราคาต่อหน่วย
①	แหวนรองโลหะ	E-GPWSSS12-6-2	เส้นผ่านศูนย์กลางภายนอก D (มม.): 12 ความหนา/ความยาว (มม.): 2 วัสดุ: [สเตนเลส] SUS304 การเคลือบพื้นผิว: ไม่มี รองรับ ROHS	4	6 บาท
②	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-12	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 12 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	4	8 บาท
③	เพลา	E-SSFJW10-84-M5-N5	ประเภท: แบบเกลียวในสองด้าน วัสดุ: [สเตนเลส] สเตนเลสมาร์เทนซิติก การอบชุบความร้อน: การชุบแข็งด้วยคลื่นความถี่สูง ความยาว: 84 ขนาด/มิติ (Dimension): เส้นผ่านศูนย์กลางเพลา: 10, เกลียวใน (M): 5 ค่าความคลาดเคลื่อนเส้นผ่านศูนย์กลางภายนอก: g7	4	223 บาท
④	ท็อกเกิ้ลแคลมป์	C-LD-201B	วิธีติดตั้ง: ฐานหน้าแปลน (Flange Base) วัสดุตัวเครื่อง: [เหล็กกล้า] A3 (เหล็กกล้าคาร์บอนต่ำ) วัสดุสลักแคลมป์: เหล็กกล้า + แผ่นยาง แรงจับยึด (N): สูงสุด 882	1	103 บาท
⑤	สกรูหัวจมหกเหลี่ยม	E-GSCBS4-16	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 4 ความยาว L (มม.): 16 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	2	6 บาท
⑥	สต๊อปพิน	E-SSTFH10-26	วิธีการยึด: เกลียวนอก รูปทรงปลาย: แบน (Flat) เส้นผ่านศูนย์กลางภายนอกปลาย (มม.): 10 ความสูงส่วนหัว T: 26 การเคลือบพื้นผิว: ไม่มี	2	199 บาท
⑦	สกรูหัวจมหกเหลี่ยม	E-GSCBS6-12	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 6 ความยาว L (มม.): 12 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	2	11 บาท
⑧	สกรูหัวจมหกเหลี่ยม	E-GSCBS5-20	ประเภท: สกรูหัวจมหกเหลี่ยม พร้อมชุดแหวนสปริงและแหวนแบน ขนาดเกลียว (M): 5 ความยาว L (มม.): 20 วัสดุ: สเตนเลส การเคลือบพื้นผิว: ผิวสำเร็จแบบ Barrel Passivation รองรับ RoHS10	4	11 บาท
