Small AC Brake Motor Right Angle 25～200W

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

ระยะเวลาการจัดส่งนานขึ้นเนื่องจากเทศกาลตรุษจีน กำหนดการจัดส่งจะกลับมาเป็นปกติตั้งแต่วันที่ 24 กุมภาพันธ์เป็นต้นไป

มอเตอร์เบรกไฟฟ้ากระแสสลับขนาดเล็ก แบบมุมฉาก 25-200W เปิดตัวในฐานะรุ่นประหยัดของ MISUMI
[ดรออิ้งโครงร่าง]
ดรออิ้ง/ภาพร่างแบบโครงร่างโดยละเอียด.
แผนภาพการเชื่อมต่อสายไฟโดยละเอียด.
[การใช้งาน]
- เหมาะสำหรับมอเตอร์ขนาดเล็กที่ใช้ในอุปกรณ์ยกหรือการใช้งานที่ต้องการหยุดฉุกเฉินเพื่อความปลอดภัย ซึ่งต้องการหยุดทันทีและคงตำแหน่งเมื่อปิดไฟ
[คุณสมบัติสินค้า]
- มาพร้อมกับเบรคแม่เหล็กไฟฟ้า ช่วยให้สามารถหยุดและยึดตำแหน่งได้ทันทีแม้ในกรณีที่ไฟฟ้าดับ และสามารถใช้งานได้อย่างปลอดภัยในช่วงที่ไฟฟ้าขัดข้อง
- ใช้งานร่วมกับพาวเวอร์ซัพพลายเดียวกัน และสามารถเลือกแรงบิดในการยึดได้อย่างง่ายดาย
- เหมาะสำหรับอุปกรณ์ที่ต้องการหยุดอย่างปลอดภัย เช่น อุปกรณ์ยกและการขนส่งในแนวตั้ง

ภาพรวมของสินค้า

○ มอเตอร์

ประเภท มอเตอร์	ชนิด	การประยุกต์ใช้งาน	คุณสมบัติ	หมายเหตุ	ช่วง Output	มอเตอร์		ตัวควบคุม
ประเภท มอเตอร์	ชนิด	การประยุกต์ใช้งาน	คุณสมบัติ	หมายเหตุ	ช่วง Output	ขนาน	มุมฉาก	ตัวควบคุม
มอเตอร์เหนี่ยวนำ	EA-IMA EA-IMB	[การทำงานต่อเนื่องด้วยความเร็วคงที่] (ใช้งานตลอด 24 ชั่วโมง เช่น พัดลม ปั๊มน้ำ เครื่องผสม ระบบลำเลียง ที่มีการเปลี่ยนแปลงโหลดไฟฟ้าน้อย)	โครงสร้างที่แข็งแรงและเรียบง่าย ประเภท 3 เฟสให้ประสิทธิภาพสูงและคุณสมบัติการสตาร์ทที่ดี ส่วนประเภท 1 เฟสติดตั้งสายไฟได้ง่าย	ไม่เหมาะสำหรับการเร่งความเร็ว/ความหน่วงในระดับสูง หรือการกลับทางเดินหน้าถอยหลังบ่อยครั้ง	6 ถึง 200W	LINK	LINK	—
มอเตอร์แบบกลับทางได้	EA-RM	[การทำงานเดินหน้า/ถอยหลังบ่อยครั้ง] การวางตำแหน่ง, การเคลื่อนที่แบบลูกสูบชัก, การใช้งานแบบผลัก	ตอบสนองการกลับทิศทางได้อย่างยอดเยี่ยม ลดการวิ่งเกินตำแหน่ง	เกิดความร้อนสูง จึงมีการกำหนดอัตราการใช้งานระยะสั้น (เช่น 30 นาที)	6 ถึง 120W	LINK	LINK	—
มอเตอร์แบบมีเบรค	EA-BM	[การหยุดค้าง/การหยุดคงที่] การยก การขนส่งในแนวตั้ง การหยุดเพื่อความปลอดภัย	หยุดและค้างตำแหน่งทันทีเมื่อปิดไฟ และยังคงรักษาตำแหน่งแม้ในกรณีไฟฟ้าดับ	มีข้อจำกัดเกี่ยวกับเครื่องวัดความถี่ในการหยุดและสภาพแวดล้อมอุณหภูมิ	6 ถึง 200W	LINK	LINK	—
มอเตอร์ควบคุมความเร็ว	EA-AM	[ควบคุมความเร็ว] ควบคุมการไหล, เครื่องควบคุมความตึง, การป้อนแบบซิงโครนัส, การเปลี่ยนแปลงการตั้งค่าบ่อยครั้ง	ดีไซน์แบบรวมตัวควบคุมเพื่อความสะดวกในการเดินสาย พร้อมช่วงความเร็วที่ปรับได้กว้าง	มีความเสี่ยงต่อการเกิดความร้อนสูงเกินไประหว่างการทำงานต่อเนื่องที่ความเร็วต่ำมาก	6 ถึง 200W	LINK	LINK	LINK
มอเตอร์ควบคุมปริมาณลมแบบกลับด้านได้	EA-ARM	[ควบคุมปริมาณลม + กลับทิศทาง] การวางตำแหน่ง, การเคลื่อนที่แบบเครื่องสูบน้ำแบบลูกสูบชัก, การใช้งานแบบผลักที่ต้องการปรับความเร็วได้	รวมความสามารถในการควบคุมปริมาณลมและการกลับทิศทางไว้ในอุปกรณ์เดียว	ต้องพิจารณารอบการทำงานและขีดจำกัดความร้อนเมื่อใช้งานต่อเนื่อง	25 ถึง 120W	*	*	LINK
มอเตอร์ควบคุมความเร็วพร้อมเบรก	EA-ABM	[ตัวควบคุมปริมาณลม +เบรก] สำหรับการขนส่งในแนวตั้งและการยกที่ต้องการปรับความเร็วและการหยุดตำแหน่ง	สามารถปรับความเร็วได้ในขณะที่ยังคงประสิทธิภาพการหยุดที่ปลอดภัยและมั่นคง	ไม่เหมาะสำหรับการใช้งานต่อเนื่องภายใต้สภาวะเบรกหนัก	25 ถึง 200W	*	*	LINK
มอเตอร์แรงบิด	EA-TM	[การควบคุมความตึง] สำหรับงานม้วน งานป้อน และงานกดที่ต้องการรักษาความตึงหรือแรงกดให้คงที่	รักษาแรงบิดสูงได้แม้ในความเร็วต่ำหรือเกือบหยุดนิ่ง	เกิดความร้อนสูง → ควรใช้งานภายในค่ากำลังแรงบิดต่อเนื่องและจัดให้มีการระบายความร้อน	3 ถึง 20W	LINK	—	—

*: กำหนดวางจำหน่ายหลังจากการผลิตเว็บไซต์ในวันที่ 26 มีนาคม

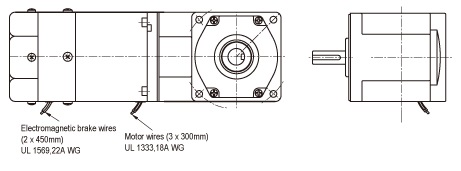

Drawing แสดงโครงร่าง

หน้าลิงค์ที่มีขนาดภายนอกและข้อมูลการเดินสายไฟสามารถใช้งานได้ โปรดดูที่ด้านบนของหน้าในส่วน "รายละเอียดผลิตภัณฑ์"

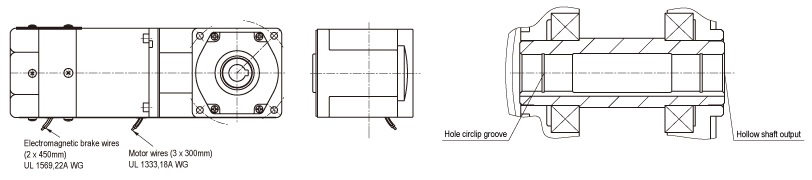

<RC (เพลากลวง) type>

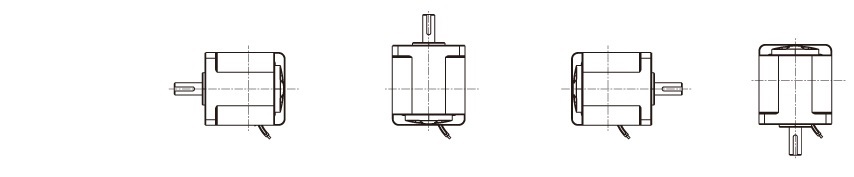

<ทิศทางขดลวด>

○ ซีรีส์มุมฉาก - ประเภทสายนำไฟฟ้า

รุ่นมาตรฐานหมุน 90° หมุน 180° หมุนย้อนกลับ 90°
D1D2D3D4

*หากไม่ได้ระบุทิศทางขดลวด จะเลือกเป็น D1 โดยอัตโนมัติ

ตารางแสดงรายละเอียดจำเพาะ

โปรดเลือกหมายเลขรุ่นและพารามิเตอร์ตามตัวเลือกด้านล่างก่อนทำการสั่งซื้อ

		ชนิด		หน้าแปลนเลขที่ + W	—	รูปทรงปลายเพลา	—	อินพุต V รหัส	—	ตัวเลือกเพิ่มเติม พัดลมระบายความร้อน / กล่องเทอร์มินอล	—	ตัวเลือกเพิ่มเติม การเลือกหัวเฟือง/เกียร์		ตัวเลือกเพิ่มเติม อัตราทด	—	ตัวเลือกเพิ่มเติม ทิศทางขดลวด
		EA-BM		5040	—	GU	—	C	—	F	—	RC		30	—	D1

○ มอเตอร์


ชนิด	หน้าแปลน หมายเลข + W		เอาต์พุต อุปกรณ์แหล่งจ่าย [W]	รูปทรงปลายเพลา	รหัสแรงดันขาเข้า	พัดลมระบายความร้อน	หัวเกียร์	ทิศทางของขดลวด


มอเตอร์แบบมีเบรค EA-BM	4025	□80	25	GN: เฟือง/เกียร์ GN	[4 ขั้ว] A: 1 เฟส 110 V, 50/60 Hz, 4 ขั้ว E: 1 เฟส 110/120 V, 60 Hz, 4 ขั้ว C: 1 เฟส 220/230 V, 50 Hz, 4 ขั้ว H: 1 เฟส 220/230 V, 60 Hz, 4 ขั้ว S: 3 เฟส 200/220/230 V, 50/60 Hz, 4 ขั้ว S3: 3 เฟส 380/400/415 V, 50/60 Hz, 4 ขั้ว	ไม่มี	RC: เพลากลวง RT: เพลาแข็ง (อัตราทด) 3 ถึง 180	D1: มาตรฐาน D2: หมุน 90° D3: หมุน 180° D4: หมุนย้อนกลับ 90° *หากไม่ได้เลือก จะเป็น D1
	5040	□90	40	GU: เฟือง/เกียร์ GU		ไม่มี
	5060		60			F : พร้อมพัดลมระบายความร้อน
	5090		90			F : พร้อมพัดลมระบายความร้อน
	5120		120			F : พร้อมพัดลมระบายความร้อน
	6120	□104	120			F : พร้อมพัดลมระบายความร้อน
	6140		140			F : พร้อมพัดลมระบายความร้อน
	6200		200			F : พร้อมพัดลมระบายความร้อน

เมื่อมอเตอร์ได้รับการรับรองตามมาตรฐานความปลอดภัยต่าง ๆ ชื่อรุ่นที่แสดงบนแผ่นป้ายชื่อจะเป็นชื่อรุ่นที่ได้รับการรับรอง

เมื่ออุณหภูมิของมอเตอร์ลดลง ตัวป้องกันความร้อนจะปิดวงจรและมอเตอร์จะเริ่มทำงานอีกครั้ง โปรดตรวจสอบให้แน่ใจว่าปิดมอเตอร์ก่อนทำการตรวจสอบ

หมายเหตุ: " - A" หมายถึงแรงดันไฟฟ้า 110 โวลต์ ค่า ตัวเก็บประจุ สำหรับงานประกอบเป็นไปตามที่ระบุบนฉลาก

ภาพรวม สเปค

○ การกำหนดค่าต่อเนื่องของมอเตอร์

❶ (2)			(3)	❹
หมายเลขรุ่น	ขนาด หน้าแปลน	เอาต์พุต อุปกรณ์แหล่งจ่าย [W]	รูปทรงปลายเพลา	อินพุต V รหัส	แรงดันไฟฟ้า	ความถี่	กระแสไฟฟ้า	แรงบิด เริ่มต้น	แรงบิดพิกัด	ความเร็วพิกัด	ตัวเก็บประจุ
					แรงดันไฟฟ้า	ความถี่	กระแสไฟฟ้า	แรงบิด เริ่มต้น	แรงบิดพิกัด	ความเร็วพิกัด	ตัวเก็บประจุ
					[V]	[Hz]	[ A ]	[mN⋅m]	[mN⋅m]	[r/minute]	[µF]
EA-BM4025	□80	25	[พีเนียน/เฟืองตรง/เฟืองขับ] - GN	- A	1ph 100	50	0.59	160	200	1,250	10.0
				- A	1ph 100	60	0.69	140	165	1,550	10.0
				- E	1ph 110	60	0.45	140	165	1,550	8.0
				- E	1ph 120	60	0.50	140	165	1,550	8.0
				- C	1ph 220	50	0.29	140	200	1,250	2.2
				- C	1ph 230	50	0.30	160	200	1,250	2.2
				- H	1ph 220	60	0.35	140	165	1,550	2.2
				- H	1ph 230	60	0.35	140	165	1,550	2.2
				- S	3ph 220	50	0.19	350	200	1,250	—
				- S	3ph 220	60	0.17	250	165	1,550	—
				- S3	3ph 380	50	0.11	350	200	1,250	—
				- S3	3ph 380	60	0.10	250	165	1,550	—
EA-BM5040	□90	40	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	0.78	300	315	1,250	15.0
				- A	1ph 100	60	1.05	300	260	1,550	15.0
				- E	1ph 110	60	0.79	260	260	1,550	12.0
				- E	1ph 120	60	0.80	260	260	1,550	12.0
				- C	1ph 220	50	0.45	270	315	1,250	3.0
				- C	1ph 230	50	0.45	270	315	1,250	3.0
				- H	1ph 220	60	0.45	270	260	1,550	3.0
				- H	1ph 230	60	0.45	270	260	1,550	3.0
				- S	3ph 220	50	0.30	800	315	1,250	0.3
				- S	3ph 220	60	0.25	660	250	1,600	0.3
				- S3	3ph 380	50	0.17	800	315	1,250	0.3
				- S3	3ph 380	60	0.14	660	250	1,600	0.3
EA-BM5060	□90	60	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	1.26	470	470	1,250	25.0
				- A	1ph 100	60	1.70	470	380	1,550	25.0
				- E	1ph 110	60	1.05	330	380	1,550	15.0
				- E	1ph 120	60	1.05	380	380	1,550	15.0
				- C	1ph 220	50	0.55	420	470	1,250	4.5
				- C	1ph 230	50	0.60	460	470	1,250	4.5
				- H	1ph 220	60	0.55	420	380	1,550	4.5
				- H	1ph 230	60	0.60	460	380	1,550	4.5
				- S	3ph 220	50	0.45	1,000	470	1,250	—
				- S	3ph 220	60	0.40	800	380	1,550	—
				- S3	3ph 380	50	0.26	1,000	470	1,250	—
				- S3	3ph 380	60	0.23	800	380	1,550	—
EA-BM5090	□90	90	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	1.78	600	700	1,250	30.0
				- A	1ph 100	60	2.35	600	570	1,550	30.0
				- E	1ph 110	60	1.72	550	570	1,550	25.0
				- E	1ph 120	60	1.72	600	570	1,550	25.0
				- C	1ph 220	50	0.82	560	700	1,250	6.0
				- C	1ph 230	50	0.81	560	700	1,250	6.0
				- H	1ph 220	60	0.81	560	570	1,550	6.0
				- H	1ph 230	60	0.80	560	570	1,550	6.0
				- S	3ph 220	50	0.60	1,350	700	1,250	—
				- S	3ph 220	60	0.55	1,100	570	1,550	—
				- S3	3ph 380	50	0.35	1,350	700	1,250	—
				- S3	3ph 380	60	0.32	1,100	570	1,550	—
EA-BM5120	□90	120	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	2.25	700	930	1,250	35.0
				- A	1ph 100	60	2.85	700	750	1,550	35.0
				- E	1ph 110	60	1.90	650	750	1,550	30.0
				- E	1ph 120	60	1.90	720	750	1,550	30.0
				- C	1ph 220	50	1.15	720	930	1,250	8.0
				- C	1ph 230	50	1.15	720	930	1,250	8.0
				- H	1ph 220	60	1.20	720	750	1,550	8.0
				- H	1ph 230	60	1.20	720	750	1,550	8.0
				- S	3ph 220	50	0.70	1,850	930	1,250	—
				- S	3ph 220	60	0.60	1,600	750	1,550	—
				- S3	3ph 380	50	0.40	1,850	930	1,250	—
				- S3	3ph 380	60	0.35	1,600	750	1,550	—
EA-BM6120	□104	120	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	2.1	600	930	1,250	35.0
				- A	1ph 100	60	2.5	600	750	1,550	35.0
				- E	1ph 110	60	1.7	600	750	1,550	30.0
				- E	1ph 120	60	1.8	600	750	1,550	30.0
				- C	1ph 220	50	0.95	750	930	1,250	8.0
				- C	1ph 230	50	0.95	750	930	1,250	8.0
				- H	1ph 220	60	0.95	700	750	1,550	8.0
				- H	1ph 230	60	1	700	750	1,550	8.0
				- S	3ph 220	50	0.75	2,200	890	1,250	—
				- S	3ph 220	60	0.7	2,000	730	1,550	—
				- S3	3ph 380	50	0.43	2,200	890	1,250	—
				- S3	3ph 380	60	0.4	2,000	730	1,550	—
EA-BM6140	□104	140	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	2.7	700	1,080	1,250	35.0
				- A	1ph 100	60	3	700	870	1,550	35.0
				- E	1ph 110	60	1.8	700	850	1,550	25.0
				- E	1ph 120	60	1.95	700	850	1,550	25.0
				- C	1ph 220	50	1.05	850	1,040	1,250	10.0
				- C	1ph 230	50	1.15	850	1,040	1,250	10.0
				- H	1ph 220	60	1.05	750	850	1,550	10.0
				- H	1ph 230	60	1.15	750	850	1,550	10.0
				- S	3ph 220	50	0.85	2,700	1,080	1,250	—
				- S	3ph 220	60	0.75	2,200	870	1,550	—
				- S3	3ph 380	50	0.49	2,700	1,080	1,250	—
				- S3	3ph 380	60	0.43	2,200	870	1,550	—
EA-BM6200	□104	200	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	3.2	900	1,385	1,250	45.0
				- A	1ph 100	60	3.5	900	1,120	1,550	45.0
				- E	1ph 110	60	2.75	850	1,120	1,550	35.0
				- E	1ph 120	60	2.65	850	1,120	1,550	35.0
				- C	1ph 220	50	1.4	1,100	1,385	1,250	12.0
				- C	1ph 230	50	1.4	1,100	1,385	1,250	12.0
				- H	1ph 220	60	1.4	1,000	1,120	1,550	12.0
				- H	1ph 230	60	1.4	1,000	1,120	1,550	12.0
				- S	3ph 220	50	1.2	3,400	1,385	1,250	—
				- S	3ph 220	60	1	2,700	1,120	1,550	—
				- S3	3ph 380	50	0.69	3,400	1,385	1,250	—
				- S3	3ph 380	60	0.58	2,700	1,120	1,550	—

○ ตารางแรงบิดมอเตอร์ AC
· กรอกอัตราทดในช่อง (□) ภายในชื่อรุ่น
· ความเร็วจะถูกคำนวณโดยการนำความเร็วซิงโครนัสของมอเตอร์ (50 เฮิร์ต: 1500 รอบ/นาที, 60 เฮิร์ต: 1800 รอบ/นาที) หารด้วยอัตราทด
ความเร็วจริงจะน้อยกว่าค่าที่แสดง 2% ถึง 20% ขึ้นอยู่กับขนาดของโหลดไฟฟ้า

	หน่วยแรงบิดที่อนุญาต
	อัตราทด		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180
ประเภท (มอเตอร์/หัวเกียร์)	50 เฮิร์ต	ความเร็ว รอบ/นาที	500	417	300	250	200	166	150	120	100	83	75	60	50	42	37	30	25	20	16	15	12	10	8
ประเภท (มอเตอร์/หัวเกียร์)	60 Hz	ความเร็ว รอบ/นาที	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10
EA-BM4025-GN-** - RC/RT□	50 เฮิร์ต	N⋅m	0.31	—	0.52	—	0.99	1.04	1.16	1.64	1.97	2.09	2.32	3.29	3.95	4.73	—	6.58	7.10	8.00	8.00	8.00	8.00	8.00	8.00
	50 เฮิร์ต	kgf・cm	3.07	—	5.12	—	10.1	10.2	11.4	16.8	20.1	20.5	22.7	33.5	40.3	48.3	—	67.1	72.5	80.0	80.0	80.0	80.0	80.0	80.0
	60 Hz	N⋅m	0.26	—	0.44	—	0.80	0.87	0.97	1.33	1.59	1.74	1.93	2.65	3.18	3.82	—	5.30	5.73	7.16	8.00	8.00	8.00	8.00	8.00
	60 Hz	kgf・cm	2.56	—	4.26	—	8.12	8.53	9.48	13.5	16.2	17.1	19.0	27.1	32.5	39.0	—	54.1	58.4	73.0	80.0	80.0	80.0	80.0	80.0
EA-BM5040-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	0.50	0.60	0.84	1.00	1.58	1.67	1.86	2.63	3.16	3.34	3.71	5.26	6.31	6.80	—	9.50	11.4	14.2	17.0	18.9	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	4.91	5.89	8.19	9.82	16.1	16.4	18.2	26.8	32.2	32.8	36.4	53.7	64.4	70.0	—	97.0	116	145	174	193	200	200	200
	60 Hz	N⋅m	0.42	0.50	0.70	0.84	1.27	1.39	1.55	2.12	2.55	2.78	3.09	4.24	5.09	5.50	—	7.64	9.16	11.5	13.7	15.3	18.3	20.0	20.0
	60 Hz	kgf・cm	4.09	4.91	6.82	8.19	13.0	13.7	15.2	21.6	26.0	27.3	30.3	43.3	51.9	56.1	—	77.9	93.5	117	140	156	187	200	200
EA-BM5060-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	0.75	0.90	1.25	1.50	2.37	2.76	3.06	3.95	4.73	5.51	6.13	7.89	9.47	10.2	—	14.2	17.0	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	7.37	8.84	12.3	14.7	24.2	27.0	30.0	40.3	48.3	54.0	60.0	80.5	96.6	104	—	145	174	200	200	200	200	200	200
	60 Hz	N⋅m	0.63	0.75	1.04	1.25	1.91	2.30	2.55	3.18	3.82	4.59	5.11	6.36	7.64	8.25	—	11.5	13.7	17.2	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	6.14	7.37	10.2	12.3	19.5	22.5	25.0	32.5	39.0	45.0	50.0	64.9	77.9	84.1	—	117	140	175	200	200	200	200	200
EA-BM5090-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	1.13	1.35	1.88	2.26	3.55	3.76	4.18	5.92	7.10	7.52	8.35	11.8	14.2	15.3	—	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	11.1	13.3	18.4	22.1	36.2	36.8	40.9	60.4	72.5	73.7	81.9	121	145	157	—	200	200	200	200	200	200	200	200
	60 Hz	N⋅m	0.94	1.13	1.57	1.88	2.86	3.13	3.48	4.77	5.73	6.27	6.96	9.54	11.5	12.4	—	17.2	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	9.21	11.1	15.4	18.4	29.2	30.7	34.1	48.7	58.4	61.4	68.2	97.4	117	126	—	175	200	200	200	200	200	200	200
EA-BM5120-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	1.50	1.80	2.51	3.01	4.73	5.01	5.57	7.89	9.47	10.0	11.1	15.8	18.9	20.0	—	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	14.7	17.7	24.6	29.5	48.3	49.1	54.6	80.5	96.6	98.3	109	161	193	200	—	200	200	200	200	200	200	200	200
	60 Hz	N⋅m	1.25	1.50	2.09	2.51	3.82	4.18	4.64	6.36	7.64	8.35	9.28	12.7	15.3	16.5	—	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	12.3	14.7	20.5	24.6	39.0	40.9	45.5	64.9	77.9	81.9	91.0	130	156	168	—	200	200	200	200	200	200	200	200
EA-BM6120-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	1.50	1.80	2.51	3.01	4.26	5.01	5.57	7.89	9.47	10.0	11.14	15.8	18.9	20.1	22.3	28.4	34.1	42.6	51.1	56.8	60.0	60.0	60.0
	50 เฮิร์ต	kgf・cm	14.7	17.7	24.6	29.5	43.5	49.1	54.6	80.5	96.6	98.3	109	161	193	196	218	290	348	435	522	580	600	600	600
	60 Hz	N⋅m	1.25	1.50	2.09	2.51	3.44	4.18	4.64	6.36	7.64	8.35	9.28	12.7	15.3	16.7	18.6	22.9	27.5	34.4	41.2	45.8	55.0	60.0	60.0
	60 Hz	kgf・cm	12.3	14.7	20.5	24.6	35.1	40.9	45.5	64.9	77.9	81.9	91.0	130	156	164	182	234	280	351	421	467	561	600	600
EA-BM6140-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	1.75	2.11	2.92	3.01	4.97	5.85	6.50	9.21	11.0	11.7	13.0	18.4	22.1	23.4	26.0	33.1	39.8	49.7	59.6	60.0	60.0	60.0	60.0
	50 เฮิร์ต	kgf・cm	17.2	20.6	28.7	29.5	50.7	57.3	63.7	93.9	113	115	127	188	225	229	255	338	406	507	600	600	600	600	600
	60 Hz	N⋅m	1.46	1.75	2.44	2.92	4.01	4.87	5.41	7.42	8.91	9.75	10.8	14.8	17.8	19.5	21.7	26.7	32.1	40.1	48.1	53.4	60.0	60.0	60.0
	60 Hz	kgf・cm	14.3	17.2	23.9	28.7	40.9	47.8	53.1	75.8	90.9	95.5	106	152	182	191	212	273	327	409	491	545	600	600	600
EA-BM6200-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	2.51	3.01	4.18	5.01	6.27	8.35	9.28	13.9	15.3	16.7	18.6	25.2	30.3	33.4	37.1	50.4	60.0	60.0	60.0	60.0	60.0	60.0	60.0
	50 เฮิร์ต	kgf・cm	24.6	29.5	40.9	49.1	61.4	81.9	91.0	142	150	164	182	257	309	327	364	515	600	600	600	600	600	600	600
	60 Hz	N⋅m	2.09	2.51	3.48	4.18	5.80	6.96	7.74	11.2	12.8	13.9	15.5	20.3	24.4	27.9	30.9	40.7	48.8	60.0	60.0	60.0	60.0	60.0	60.0
	60 Hz	kgf・cm	20.5	24.6	34.1	40.9	56.9	68.2	75.8	115	125	136	152	207	249	273	303	415	498	600	600	600	600	600	600

คุณสมบัติของสินค้า

1. โครงสร้างและหลักการทำงาน
สินค้านี้ใช้เบรกชนิดทำงานเมื่อไฟดับ
เมื่อมีการจ่ายแรงดันไฟฟ้าไปยังขดลวด แขนยึดซึ่งเดิมถูกกดด้วยสปริงจะถูกทำให้เป็นแม่เหล็กและแยกออกจากปีกหมวกเบรก ทำให้มอเตอร์สามารถหมุนได้
ในทางกลับกัน เมื่อแรงดันไฟฟ้าถูกตัดออก แรงสปริงจะดันแผ่นอาร์มาเจอร์ให้แนบกับปีกหมวกเบรก ทำให้เกิดแรงเสียดทานที่ช่วยหยุดการทำงานของมอเตอร์และทำให้มอเตอร์หยุดหมุน

2. คุณสมบัติ
(1) เบรกและยึดโหลดไฟฟ้าได้ทันทีเมื่อไฟฟ้าถูกตัด (แรงบิดขณะยึด: 0.05–2.0 N⋅m)
(2) เหมาะสำหรับใช้เป็นเบรกนิรภัยในกรณีที่เกิดไฟฟ้าดับกะทันหัน
(3) ออกแบบมาให้ทนต่อการใช้งานเดินหน้า/ถอยหลังบ่อยครั้ง โดยเบรกสามารถหยุดได้สูงสุด 6 ครั้งต่อนาที และต้องเว้นระยะห่างอย่างน้อย 3 วินาทีระหว่างการหยุดแต่ละครั้ง
(4) วงจรคอมมิวเตติงถูกติดตั้งไว้ในเบรก ทำให้สามารถใช้งานร่วมกับแหล่งจ่ายไฟเดียวกับมอเตอร์ได้

ค่าที่แสดงไว้เป็นค่าอ้างอิงและอาจแตกต่างกันไปตามสภาพการใช้งาน
ระหว่างการใช้งานจริง โปรดตรวจสอบให้แน่ใจว่าอุณหภูมิพื้นผิวของมอเตอร์ยังคงต่ำกว่า 90°C

3. เวลาและเงื่อนไขการทำงาน
(1) เวลาเริ่มต้น: ผลรวมของเวลาเริ่มต้นของมอเตอร์และเวลาในการปลดเบรกไฟฟ้า
(2) เวลาเบรก: เวลาที่ใช้สำหรับให้มอเตอร์หยุดสนิทหลังจากตัดไฟ
(3) ปริมาณการโอเวอร์รัน เวลาเริ่มต้น และเวลาเบรกจะแตกต่างกันไปขึ้นอยู่กับสภาพการใช้งานและสภาพโหลดไฟฟ้า
