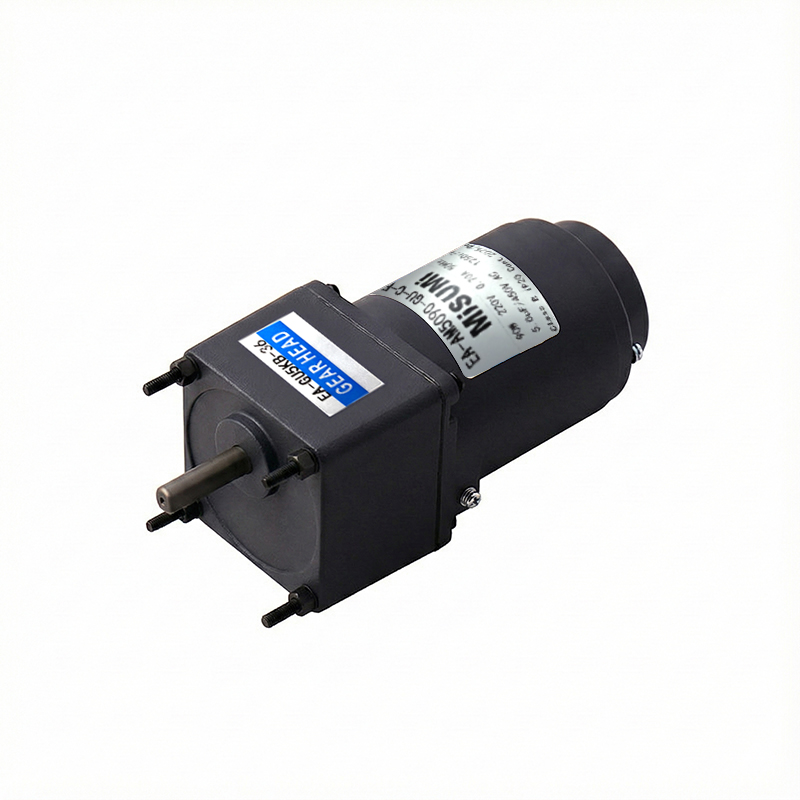

มอเตอร์ไฟฟ้ากระแสสลับขนาดเล็กแบบตัวควบคุมปริมาณลม 6-200W

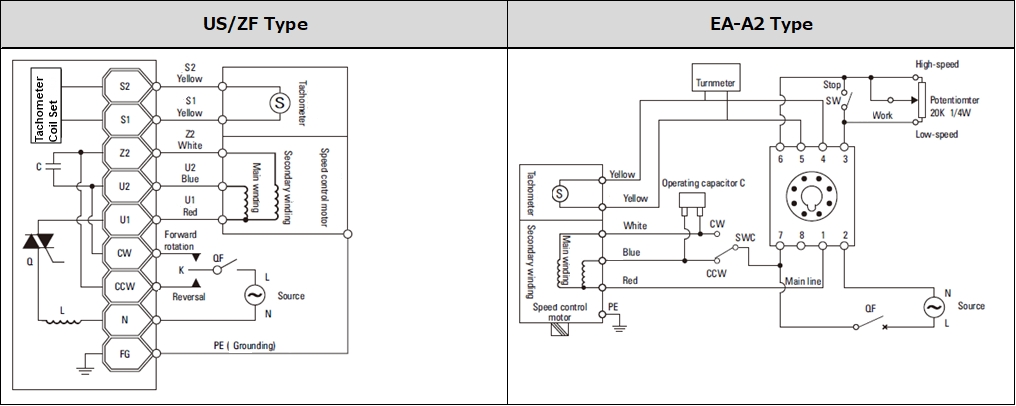

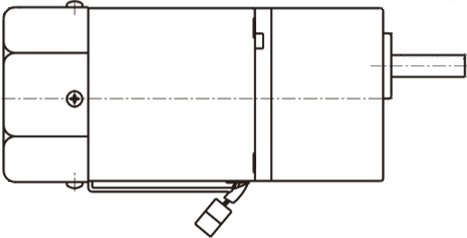

หน้าลิงค์ที่มีข้อมูลมิติภายนอก, การเดินสายไฟ, และข้อมูลทางเทคนิคสามารถใช้งานได้ โปรดดูที่ด้านบนของหน้าในส่วน "การอธิบายผลิตภัณฑ์"


~โปรดเลือกหมายเลขรุ่นและพารามิเตอร์ตามตัวเลือกด้านล่างก่อนทำการสั่งซื้อ

	รหัสรุ่น/ Part number ชนิด·ขนาดหน้าแปลน			—	รูปทรงปลายเพลา	—	แรงดันขาเข้า / จำนวนขั้ว	—	ตัวเลือกเพิ่มเติม พัดลมระบายความร้อน / ชนิดมีขั้ว	—	ตัวเลือกเพิ่มเติม · ตัวเลือกเพิ่มเติม เลือกหัวเกียร์ อัตราทด
	EA-AM		5040	—	GN	—	C			—	GH	30
	EA-AM		5120	—	A	—	A	—	F



■ ตัวเครื่องมอเตอร์

❶	(2)			(3)	❹	➎
ชนิด	ไม่มี	ขนาดหน้าแปลน	เอาต์พุต อุปกรณ์แหล่งจ่าย [W]	รูปทรงปลายเพลา	อินพุต V รหัส	พัดลมระบายความร้อน
มอเตอร์ตัวควบคุมความเร็ว EA-AM	2006	□60	6	GN: GN เฟือง/เกียร์ A: แบบกลม	[4ขั้ว] A: เฟสเดียว 110 V, 50/60 Hz, 4ขั้ว      E: เฟสเดียว 110/120 V, 60 Hz, 4ขั้ว      C: เฟสเดียว 220/230 V, 50 Hz, 4ขั้ว      H: เฟสเดียว 220/230 V, 60 Hz, 4ขั้ว	ไม่มี
	3015	□70	15			ไม่มี
	4025	□80	25			ไม่มี
	5040	□90	40			ไม่มี
	5060		60	GN, GU, A		F: พร้อมพัดลมระบายความร้อน
	5090		90	GU: เฟือง/เกียร์ GU A: แบบกลม		F: พร้อมพัดลมระบายความร้อน
	5120		120			F: พร้อมพัดลมระบายความร้อน
	6120	□104				F: พร้อมพัดลมระบายความร้อน
	6140		140			F: พร้อมพัดลมระบายความร้อน
	6200		200			F: พร้อมพัดลมระบายความร้อน

มาตรฐานความปลอดภัยต่าง ๆ ได้รับการรับรองโดยอ้างอิงจากชื่อรุ่นที่ระบุบนแผ่นป้ายชื่อของมอเตอร์
สำหรับรุ่น "-A" ที่มีแรงดันไฟฟ้า 110 V โปรดดูค่าความจุของตัวเก็บประจุที่ระบุบนแผ่นป้ายชื่อของเครื่องจริง

■ หัวเกียร์ (สามารถระบุการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมได้)
*สามารถระบุการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมได้เฉพาะเมื่อเลือกประเภทเพลาชนิด GN หรือ GU เท่านั้น

❻			➐
การปรับแต่ง รหัส	ไม่มี	ขนาดหน้าแปลน	อัตราทด
			3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
GH	2	□60	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	3	□70	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	4	□80	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	5	□90	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	6	□104	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200

*หมายเลขรุ่น Gearhead แบบแยกเดี่ยว = EA- & {รหัสการประมวลผลเพิ่มเติม} & {หมายเลขหน้าแปลน} & {อัตราทด}



									แรงบิดที่รับได้
หมายเลขรุ่น	ขนาดหน้าแปลน	เอาต์พุต [W]	รูปทรงปลายเพลา	อินพุต V รหัส	แรงดันไฟฟ้า	ความถี่	ช่วง การควบคุมความเร็ว		ที่ 1200	ที่ 90	แรงบิด เริ่มต้น	กระแสไฟฟ้า	ตัวเก็บประจุ
									r/min	r/min
					[V]	[Hz]	ค่าต่ำสุด	สูงสุด	[mN⋅m]	[mN⋅m]	[mN⋅m]	[ A ]	[µF]
EA-AM2006	□60	6	[พีเนียน/เฟืองตรง/เฟืองขับ] - GN [แบบกลม] - A	- A	1ph 100	50	90	1,350	50	30	35	0.240	3.5
						60	90	1,650	50	29	35	0.250	3.5
				- E	1ph 110	60	90	1,650	50	29	30	0.160	2.0
					1ph 120	60	90	1,650	50	29	30	0.180	2.0
				- C	1ph 220	50	90	1,350	55	29	35	0.130	0.8
					1ph 230	50	90	1,350	55	29	35	0.110	0.8
				- H	1ph 220	60	90	1,650	55	29	35	0.140	0.8
					1ph 230	60	90	1,650	55	29	35	0.120	0.8
EA-AM3015	□70	15	[พีเนียน/เฟืองตรง/เฟืองขับ] - GN [แบบกลม] - A	- A	1ph 100	50	90	1,350	120	35	55	0.35	6.0
						60	90	1,650	120	35	55	0.33	6.0
				- E	1ph 110	60	90	1,650	125	35	55	0.30	5.0
					1ph 120	60	90	1,650	125	35	55	0.32	5.0
				- C	1ph 220	50	90	1,350	120	35	54	0.18	1.2
					1ph 230	50	90	1,350	120	35	54	0.20	1.2
				- H	1ph 220	60	90	1,650	85	35	52	0.16	1.2
					1ph 230	60	90	1,650	105	35	55	0.15	1.2
EA-AM4025	□80	25	[พีเนียน/เฟืองตรง/เฟืองขับ] - GN [แบบกลม] - A	- A	1ph 100	50	90	1,350	190	47	88	0.50	8.0
						60	90	1,650	190	47	88	0.55	8.0
				- E	1ph 110	60	90	1,650	190	50	105	0.45	7.0
					1ph 120	60	90	1,650	190	50	105	0.50	7.0
				- C	1ph 220	50	90	1,350	190	47	88	0.25	1.8
					1ph 230	50	90	1,350	190	47	88	0.23	1.8
				- H	1ph 220	60	90	1,650	190	45	88	0.23	1.8
					1ph 230	60	90	1,650	190	45	88	0.23	1.8
EA-AM5040	□90	40	[พีเนียน/เฟืองตรง/เฟืองขับ] - GN [แบบกลม] - A	- A	1ph 100	50	90	1,350	260	70	180	0.65	12.0
						60	90	1,650	260	70	180	0.70	12.0
				- E	1ph 110	60	90	1,650	260	65	180	0.55	8.0
					1ph 120	60	90	1,650	260	65	180	0.60	8.0
				- C	1ph 220	50	90	1,350	300	75	160	0.35	2.5
					1ph 230	50	90	1,350	300	75	160	0.40	2.5
				- H	1ph 220	60	90	1,650	230	70	145	0.35	2.5
					1ph 230	60	90	1,650	230	70	145	0.40	2.5
EA-AM5060	□90	60	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	90	1,350	460	140	265	1.00	20.0
						60	90	1,650	490	160	265	1.10	20.0
				- E	1ph 110	60	90	1,650	490	160	265	0.80	12.0
					1ph 120	60	90	1,650	490	160	265	0.85	12.0
				- C	1ph 220	50	90	1,350	490	140	265	0.50	4.0
					1ph 230	50	90	1,350	490	140	265	0.55	4.0
				- H	1ph 220	60	90	1,650	490	160	265	0.50	4.0
					1ph 230	60	90	1,650	490	160	265	0.55	4.0
EA-AM5090	□90	90	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU [แบบกลม] - A	- A	1ph 100	50	90	1,350	710	230	405	1.55	25.0
						60	90	1,650	710	260	405	1.85	25.0
				- E	1ph 110	60	90	1,650	710	260	410	1.40	20.0
					1ph 120	60	90	1,650	710	260	410	1.45	20.0
				- C	1ph 220	50	90	1,350	710	230	410	0.72	5.0
					1ph 230	50	90	1,350	710	230	410	0.70	5.0
				- H	1ph 220	60	90	1,650	710	260	410	0.71	5.0
					1ph 230	60	90	1,650	710	260	410	0.75	5.0
EA-AM5120	□90	120	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU [แบบกลม] - A	- A	1ph 100	50	90	1,350	750	330	530	2.10	30.0
						60	90	1,650	750	330	530	2.50	30.0
				- E	1ph 110	60	90	1,650	750	360	530	1.65	25.0
					1ph 120	60	90	1,650	750	360	530	1.80	25.0
				- C	1ph 220	50	90	1,350	750	330	530	1.00	7.0
					1ph 230	50	90	1,350	750	330	530	0.95	7.0
				- H	1ph 220	60	90	1,650	750	360	530	1.00	7.0
					1ph 230	60	90	1,650	750	360	530	0.95	7.0
EA-AM6120	□104	120	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU [แบบกลม] - A	- A	1ph 100	50	90	1,350	750	360	530	2.10	30.0
						60	90	1,650	750	360	530	2.50	30.0
				- E	1ph 110	60	90	1,650	750	360	520	1.70	20.0
					1ph 120	60	90	1,650	750	360	520	1.80	20.0
				- C	1ph 220	50	90	1,350	750	330	530	0.95	8.0
					1ph 230	50	90	1,350	750	330	530	0.95	8.0
				- H	1ph 220	60	90	1,650	750	360	530	0.95	8.0
					1ph 230	60	90	1,650	750	360	530	1.00	8.0
EA-AM6140	□104	140	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU [แบบกลม] - A	- A	1ph 100	50	90	1,350	830	420	620	2.70	35.0
						60	90	1,650	830	420	620	3.00	35.0
				- E	1ph 110	60	90	1,650	830	450	620	1.80	25.0
					1ph 120	60	90	1,650	830	450	620	1.95	25.0
				- C	1ph 220	50	90	1,350	830	420	620	1.05	10.0
					1ph 230	50	90	1,350	830	420	620	1.15	10.0
				- H	1ph 220	60	90	1,650	830	450	620	1.05	10.0
					1ph 230	60	90	1,650	830	450	620	1.15	10.0
EA-AM6200	□104	200	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU [แบบกลม] - A	- C	1ph 220	50	90	1,350	920	500	1,000	1.40	10.0
					1ph 230	50	90	1,350	920	500	1,000	1.40	10.0
				- H	1ph 220	60	90	1,650	920	500	1,000	1.4	10.0
					1ph 230	60	90	1,650	920	500	1,000	1.4	10

○แรงบิดที่อนุญาตเมื่อมีการติดตั้งมอเตอร์เกียร์

• กรุณาซื้อมอเตอร์เกียร์และมอเตอร์เกียร์กลางโดยระบุการกลึงเพิ่มเติมสำหรับมอเตอร์ หรือจากหน้าผลิตภัณฑ์แยก (มอเตอร์เกียร์ AC ซีรีส์ EA)
• เมื่อระบุรหัสการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติม GH จะต้องกรอกอัตราทดลงในช่อง (□) ภายในหมายเลขรุ่น
• ชุดค่าผสมที่แสดงในเซลล์สีเหลือง ( )แสดงว่าทิศทางการหมุนของเอาต์พุตจะตรงข้ามกับของมอเตอร์ ส่วนชุดค่าผสมอื่น ๆ ทั้งหมดจะมีทิศทางการหมุนเหมือนกับมอเตอร์
• อัตราเร็วในการหมุนเป็นค่าอ้างอิงที่คำนวณโดยการนำความเร็วซิงโครนัสของมอเตอร์ (50 Hz: 1500 รอบ/นาที, 60 Hz: 1800 รอบ/นาที) หารด้วยอัตราทด
• อัตราเร็วในการหมุนจริงจะลดลงประมาณ 2–20% จากค่าที่แสดง ขึ้นอยู่กับโหลดไฟฟ้า
• หากต้องการอัตราทดที่มากกว่าที่ระบุไว้ในตาราง กรุณาเพิ่มหัวเกียร์กลางที่มีอัตราทด 10 ระหว่างมอเตอร์กับหัวเกียร์
  ในกรณีนี้ แรงบิดที่อนุญาตคือ 20 N⋅m


■ ตารางแรงบิดที่รับได้

ชนิด	หน่วยแรงบิดที่อนุญาต
	อัตราทด		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	50 เฮิร์ต	ความเร็ว รอบ/นาที	500	417	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12.5	10	8.3	7.5
	60 Hz		600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
EA-AM2006 -GN	50 เฮิร์ต	N⋅m	0.12	0.14	0.19	0.23	0.29	0.35	0.39	0.49	0.58	0.70	0.75	0.88	1.10	1.30	1.39	1.60	1.90	2.40	2.90	3.00	3.00	3.00	3.00	3.00
		kgf・cm	1.22	1.43	1.94	2.35	2.96	3.57	3.98	5.00	5.92	7.14	7.65	8.98	11.2	13.3	14.2	16.3	19.4	24.5	29.6	30.0	30.0	30.0	30.0	30.0
	60 Hz	N⋅m	0.10	0.12	0.16	0.19	0.24	0.29	0.32	0.41	0.49	0.58	0.62	0.73	0.88	1.10	1.15	1.30	1.60	2.00	2.40	2.60	3.00	3.00	3.00	3.00
		kgf・cm	1.02	1.22	1.63	1.94	2.45	2.96	3.26	4.18	5.00	5.92	6.32	7.45	8.98	11.2	11.7	13.3	16.3	20.4	24.5	2.65	30.0	30.0	30.0	30.0
EA-AM3015 -GN	50 เฮิร์ต	N⋅m	0.30	0.36	0.51	0.61	0.76	0.91	0.97	1.30	1.50	1.80	1.94	2.30	2.70	3.30	3.48	4.10	5.00	5.00	5.00	5.00	5.00	5.00	5.00	5.00
		kgf・cm	3.06	3.67	5.20	6.22	7.75	9.28	9.90	13.2	15.3	18.3	19.8	23.4	27.5	33.7	35.5	41.8	50.0	50.0	50.0	50.0	50.0	50.0	50.0	50.0
	60 Hz	N⋅m	0.26	0.31	0.43	0.51	0.64	0.77	0.80	1.10	1.30	1.50	1.64	1.90	2.30	2.80	2.88	3.50	4.20	5.00	5.00	5.00	5.00	5.00	5.00	5.00
		kgf・cm	2.65	3.16	4.38	5.20	6.53	7.85	8.16	11.2	13.2	15.3	16.7	19.3	23.4	28.5	29.4	35.7	42.8	50.0	50.0	50.0	50.0	50.0	50.0	50.0
EA-AM4025 -GN	50 เฮิร์ต	N⋅m	0.49	0.58	0.81	0.97	1.20	1.50	1.55	2.00	2.40	2.90	3.17	3.70	4.40	5.30	5.57	6.60	7.90	8.00	8.00	8.00	8.00	8.00	8.00	8.00
		kgf・cm	5.00	5.91	8.26	9.89	12.2	15.3	15.8	20.4	24.4	29.6	32.3	37.7	44.9	54.1	56.8	67.3	80.0	80.0	80.0	80.0	80.0	80.0	80.0	80.0
	60 Hz	N⋅m	0.40	0.48	0.67	0.80	1.00	1.20	1.25	1.70	2.00	2.40	2.64	3.00	3.60	4.30	4.49	5.40	6.50	8.00	8.00	8.00	8.00	8.00	8.00	8.00
		kgf・cm	4.08	4.89	6.83	8.16	10.2	12.2	12.8	17.3	20.4	24.4	26.9	30.6	36.7	43.8	45.8	55.1	66.3	80.0	80.0	80.0	80.0	80.0	80.0	80.0
EA-AM5040 -GN	50 เฮิร์ต	N⋅m	0.77	0.92	1.30	1.50	1.90	2.30	2.38	3.20	3.80	4.60	4.88	5.70	6.90	8.30	8.57	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
		kgf・cm	7.85	9.38	13.2	15.3	19.4	23.4	24.3	32.6	38.7	46.9	49.8	58.1	70.4	84.7	87.4	100	100	100	100	100	100	100	100	100
	60 Hz	N⋅m	0.63	0.76	1.10	1.30	1.60	1.90	2.00	2.60	3.20	3.80	4.07	4.70	5.70	6.80	7.19	8.60	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
		kgf・cm	6.42	7.75	11.2	13.2	16.3	19.3	20.4	26.5	32.6	38.7	41.5	47.9	58.1	69.3	73.4	87.7	100	100	100	100	100	100	100	100
EA-AM5060 -GN	50 เฮิร์ต	N⋅m	1.10	1.40	1.90	2.30	2.90	3.40	3.57	4.80	5.70	6.80	7.03	8.60	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
		kgf・cm	11.2	14.2	19.3	23.4	29.6	34.7	36.4	48.9	58.1	69.3	71.7	87.7	100	100	100	100	100	100	100	100	100	100	100	100
	60 Hz	N⋅m	0.92	1.10	1.50	1.80	2.30	2.80	2.99	3.80	4.60	5.50	5.70	6.90	8.30	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
		kgf・cm	9.38	11.2	15.3	18.3	23.4	28.5	30.5	38.7	46.9	56.1	58.2	70.1	84.7	100	100	100	100	100	100	100	100	100	100	100
EA-AM5060 -GU	50 เฮิร์ต	N⋅m	1.10	1.40	1.90	2.30	2.90	3.40	3.61	4.80	5.70	6.80	7.12	8.60	10.0	10.3	11.6	12.4	15.5	18.6	20.0	20.0	20.0	20.0	20.0	20.0
		kgf・cm	11.2	14.2	19.3	23.4	29.6	34.7	36.8	48.9	58.1	69.3	72.6	87.7	100	105	118	126	158	189	200	200	200	200	200	200
	60 Hz	N⋅m	0.92	1.10	1.50	1.80	2.30	2.80	3.01	3.80	4.60	5.50	5.73	6.90	8.30	83.0	9.70	10.0	12.5	15.0	18.8	20.0	20.0	20.0	20.0	20.0
		kgf・cm	9.38	11.2	15.3	18.3	23.4	28.5	30.7	38.7	46.9	56.1	58.4	70.1	84.7	84.6	98.9	102	127	153	192	200	200	200	200	200
EA-AM5090 -GU	50 เฮิร์ต	N⋅m	1.70	2.00	2.80	3.40	4.30	5.10	5.31	6.40	7.70	9.20	9.55	11.6	13.6	16.6	18.1	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
		kgf・cm	17.3	20.4	28.6	34.7	43.9	52.0	54.2	65.3	78.6	93.3	97.4	118	139	169	184	200	200	200	200	200	200	200	200	200
	60 Hz	N⋅m	1.40	1.70	2.50	2.80	3.50	4.20	4.43	5.20	6.20	7.50	7.81	9.40	11.3	13.5	14.5	18.8	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
		kgf・cm	14.3	17.3	25.5	28.6	35.7	42.9	45.2	53.1	63.3	76.5	79.6	95.9	115	138	148	19.2	200	200	200	200	200	200	200	200
EA-AM5120 -GU	50 เฮิร์ต	N⋅m	2.30	2.70	3.80	4.50	5.60	6.80	7.01	8.50	10.2	12.2	12.5	15.3	18.4	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
		kgf・cm	23.4	27.5	38.7	45.9	57.1	69.3	71.5	86.7	104	124	128	156	187	200	200	200	200	200	200	200	200	200	200	200
	60 Hz	N⋅m	1.80	2.20	3.00	3.60	4.60	5.50	5.73	6.80	8.20	9.80	10.1	12.4	14.9	17.8	19.5	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
		kgf・cm	18.3	22.4	30.6	36.7	46.9	56.1	58.5	69.5	83.6	100	103	126	152	181	199	200	200	200	200	200	200	200	200	200
EA-AM6120 -GU	50 เฮิร์ต	N⋅m	2.30	2.70	3.80	4.50	5.60	6.80	6.68	8.50	10.2	12.2	12.0	15.3	18.4	22.1	24.0	30.7	36.8	40.0	40.0	40.0	40.0	40.0	40.0	40.0
		kgf・cm	23.4	27.5	38.7	45.9	57.1	69.3	68.2	86.7	104	124	123	156	187	225	245	313	375	400	400	400	400	400	400	400
	60 Hz	N⋅m	1.80	2.20	3.00	3.60	4.60	5.50	5.40	6.80	8.20	9.80	9.70	12.4	14.9	17.8	19.4	24.8	29.7	37.1	40.0	40.0	40.0	40.0	40.0	40.0
		kgf・cm	18.3	22.4	30.6	36.7	46.9	56.1	55.0	69.3	83.6	100	99.0	126	152	181	198	253	303	378	400	400	400	400	400	400
EA-AM6140 -GU	50 เฮิร์ต	N⋅m	2.60	3.10	4.40	5.20	6.60	7.90	7.80	9.90	11.8	14.2	14.0	17.8	21.4	25.7	28.0	35.6	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0
		kgf・cm	26.5	31.6	44.8	53.0	80.6	80.6	79.6	101	120	144	143	181	218	262	286	263	400	400	400	400	400	400	400	400
	60 Hz	N⋅m	2.10	2.50	3.50	4.20	5.30	6.30	6.30	7.90	9.50	11.4	11.3	14.4	17.2	20.7	22.6	28.7	34.5	40.0	40.0	40.0	40.0	40.0	40.0	40.0
		kgf・cm	21.4	25.5	35.7	42.8	54.0	64.2	64.2	80.6	96.9	116	115	147	175	211	231	292	352	400	400	400	400	400	400	400
EA-AM6200 -GU	50 เฮิร์ต	N⋅m	3.71	4.46	6.19	7.43	9.28	11.1	11.9	13.9	16.7	20.1	20.8	25.2	30.3	36.3	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0
		kgf・cm	37.9	45.5	63.1	75.8	94.7	114	121	142	171	205	212	257	309	370	400	400	400	400	400	400	400	400	400	400
	60 Hz	N⋅m	2.99	3.59	4.99	5.99	7.49	8.98	9.70	11.2	13.5	16.2	17.2	20.3	24.4	29.3	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0
		kgf・cm	30.6	36.7	50.9	61.1	76.4	91.7	98.9	115	138	165	175	207	249	299	400	400	400	400	400	400	400	400	400	400


 ● น้ำหนักบรรทุกที่ยอมให้ในแนวรัศมีและน้ำหนักบรรทุกในแนวแกนที่ยอมให้สำหรับมอเตอร์
◇ ชุดมอเตอร์ & หัวเกียร์

มอเตอร์		โหลดไฟฟ้าแบบแขวนที่อนุญาต
ขนาดเฟรม	เส้นผ่านศูนย์กลางเพลา	[N]
		ระยะห่างจากปลายเพลา
[มม.]	[มม.]	10 มม	20 มม
60	6	50	110
70	6	40	60
80	8	90	140
	10	110	120
90	10	140	200
	12	240	270
100	15	320	350

- ควรหลีกเลี่ยงแรงดึงโหลดไฟฟ้าให้มากที่สุดเท่าที่จะเป็นไปได้
- หากไม่สามารถหลีกเลี่ยงแรงดึงโหลดไฟฟ้าได้ ต้องควบคุมให้อยู่ที่น้อยกว่าครึ่งหนึ่งของน้ำหนักมอเตอร์เอง

◇ ชุดหัวเกียร์

รุ่น	อัตราทด เฟือง/เกียร์	สูงสุด แรงบิด ที่อนุญาต	โหลดไฟฟ้าแบบแขวนที่อนุญาต		พิกัดกระแสสูงสุด แรงดึง โหลดไฟฟ้า
			[N]
			ระยะห่างจากปลายเพลา
		[mN⋅m]	10 มม	20 มม	[N]
EA-GN2-□K	3 to 18	3.0	50	80	30
	25 ถึง 200		120	180
EA-GN3-□K	3 to 18	5.0	80	120	40
	25 ถึง 200		150	250
EA-GN4-□K	3 to 18	8.0	100	150	50
	25 ถึง 200		200	300
EA-GN5-□K	3 to 18	10	250	350	100
	25 ถึง 200		300	450
EA-GU5-□KB EA-GU5-□K	3 ถึง 9	20	400	500	150
	12.5 ถึง 18		450	600
	25 ถึง 200		500	700
EA-GU6-□K	3 ถึง 200	40	1100	1500	300


● น้ำหนักบรรทุกโมเมนต์ความเฉื่อยที่ยอมให้ (J) ของหัวเฟือง/เกียร์
- เมื่อมีโหลดไฟฟ้าที่มีโมเมนต์ความเฉื่อยสูง (J) เชื่อมต่อกับหัวเฟือง/เกียร์ หัวเฟือง/เกียร์จะได้รับแรงบิดสูงชั่วขณะในช่วงเริ่มต้นการทำงานของมอเตอร์,
การทำงานแบบไม่ต่อเนื่องบ่อยครั้ง หรือการหยุดกะทันหันที่เกิดจากเบรกแม่เหล็กไฟฟ้าหรือเบรกแพ็ค แรงกระแทกที่มากเกินไปเช่นนี้อาจทำให้หัวเฟือง/เกียร์หรือมอเตอร์เสียหายได้
- ตารางด้านล่างแสดงค่าความเฉื่อยที่อนุญาตโดยอ้างอิงจากเพลามอเตอร์ มอเตอร์และหัวเฟือง/เกียร์ต้องใช้งานภายในขีดจำกัดเหล่านี้
- สำหรับมอเตอร์ 3 เฟส ค่าความเฉื่อยที่ยอมรับได้จะอ้างอิงจากการหมุนย้อนกลับหลังจากหยุด
- โมเมนต์ความเฉื่อยของโหลดที่ยอมให้ (J) ที่เพลาขาออกของหัวเฟือง/เกียร์ คำนวณโดยใช้สูตรต่อไปนี้:


อัตราทด สูตร 1/3 ถึง 1/5 JG = JM × i 1/60 หรือสูงกว่า JG = JM × 2500

คำจำกัดความของสัญลักษณ์ ● JG: น้ำหนักบรรทุกโมเมนต์ความเฉื่อยที่ยอมให้ที่เพลาขาออกของหัวเกียร์ (× 10⁻⁴ กก.·ม²) ● JM: น้ำหนักบรรทุกโมเมนต์ความเฉื่อยที่ยอมให้ที่เพลามอเตอร์ (× 10⁻⁴ กก.·ม²) ● i: อัตราทด (เช่น i = 3 หมายถึงอัตราทด 1/3)

- เมื่อใช้งานภายในช่วงโมเมนต์ความเฉื่อยที่อนุญาต พร้อมกับการหยุดฉับพลันโดยใช้เบรกแม่เหล็กไฟฟ้า แพ็คเบรก หรือมอเตอร์ควบคุมความเร็ว อายุการใช้งานของหัวเกียร์จะไม่น้อยกว่า 2,000,000 รอบ

◇ น้ำหนักบรรทุกโมเมนต์ความเฉื่อยที่ยอมให้ที่เพลาขาออกของหัวเฟือง/เกียร์

จำนวน เฟส	ขนาด เฟรม มอเตอร์	เอาต์พุต อุปกรณ์แหล่งจ่าย	โมเมนต์ความเฉื่อยของโหลดไฟฟ้าที่อนุญาต ที่เพลามอเตอร์
			J [ × 10⁻⁴ กก.·ม² ]	GD² [กก.·ม²]
เฟสเดียว	60	3W※, 6W	0.062	0.25
	70	6W※, 15W	0.14	0.52
	80	10W※, 25W	0.31	1.2
	90	20W※, 40W	0.75	3
		60W	1.1	4.6
		90W	1.1	4.6
		120W	1.1	4.6
	100	120W	2	8
		140W	2	8
		180W	2	8
3 เฟส	60	6W	0.062	0.25
	70	15W	0.14	0.52
	80	25W	0.31	1.2
	90	40W	0.75	3
		60W	1.1	4.6
		90W	1.1	4.6
		120W	1.1	4.6
	100	120W	2	8
		140W	2	8
		180W	2	8

*สำหรับมอเตอร์แรงบิด ค่าดังกล่าวจะอ้างอิงตามกำลังขับ (พลังงาน)

● การคำนวณแรงบิดที่ยอมให้ของหัวเฟือง/เกียร์
- สำหรับสินค้าบางรายการ จะไม่มีการระบุค่าทอร์กที่อนุญาตไว้ ในกรณีดังกล่าว สามารถคำนวณค่าทอร์กที่อนุญาตได้โดยใช้สูตรด้านล่างนี้

แรงบิดที่รับได้: TG = TM × i × η

TG: แรงบิดที่รับได้ของหัวเกียร์
TM: แรงบิดของมอเตอร์
i: อัตราทดของหัวเกียร์
η: ประสิทธิภาพของหัวเกียร์

◇ ประสิทธิภาพของหัวเฟือง/เกียร์

ไม่มี	ขนาดหน้าแปลน	ชนิดเฟือง /ประเภทเฟือง	อัตราทด
			3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
2	□60	GN	81%											73%				66%
3	□70
4	□80
5	□90
		GU	81%							73%				66%							59%
6	□104													66%

การปรับแต่ง	การสั่งซื้อชุดหัวเฟือง	การสั่งซื้อชุดเฟือง/เกียร์กลาง
รหัส	GH	GH10X
สเปคผลิตภัณฑ์	คุณสามารถซื้อชุดหัวเฟือง/เกียร์ที่ตรงกับขนาดมอเตอร์และประเภทเฟือง/เกียร์ได้ กรุณาตรวจสอบตารางสเปคหัวเฟือง/เกียร์เพื่อยืนยันอัตราทดที่มีให้เลือกตามหมายเลขฐานหน้าแปลนของมอเตอร์ [ ! ] อัตราทดที่มีให้เลือก: สำหรับฐานหน้าแปลน □42 → 1/3 ถึง 1/60, อื่น ๆ → 1/3 ถึง 1/200 [วิธีการกำหนดรหัส] อัตราทด 1/30 → GH30	คุณสามารถซื้อชุดเฟือง/เกียร์กลางที่ตรงกับขนาดมอเตอร์ได้ เมื่อใช้ร่วมกับหัวเฟือง/เกียร์ จะสามารถเพิ่มอัตราทดได้มากขึ้น [ ! ] มีเฉพาะอัตราทด 1/10 เท่านั้น [วิธีการระบุ] GN10X
1 โค้ด (ราคาต่อโค้ด)	ตรวจสอบบนเว็บ	ตรวจสอบบนเว็บ

*หมายเลขรุ่น Gearhead แบบแยกเดี่ยว = EA- & {รหัสการประมวลผลเพิ่มเติม} & {หมายเลขหน้าแปลน} & {อัตราทด}

 คุณสมบัติที่ 1: ผลิตภัณฑ์นี้เป็นชุดที่รวมทั้งตัวควบคุมและมอเตอร์ไว้ในหนึ่งเดียว.
เมื่อเชื่อมต่อแล้ว สามารถใช้งานได้ทันที และสามารถปรับความเร็วได้อย่างง่ายดายโดยใช้โพเทนชิโอมิเตอร์ (ตัวต้านทานปรับค่าได้)
ตัวควบคุมประกอบด้วยวงจรควบคุมปริมาณลม, ตัวเก็บประจุ และกลไกตั้งค่าความเร็ว
โปรดทราบว่าอุปกรณ์นี้ไม่มีฟังก์ชันหยุดฉับพลัน.

คุณสมบัติที่ 2: ความเร็วของมอเตอร์สามารถปรับได้ผ่านตัวควบคุมภายในช่วงดังต่อไปนี้
- การทำงานที่ 50 Hz: 90–1400 รอบ/นาที
- การทำงานที่ 60 Hz: 90–1700 รอบ/นาที

คุณสมบัติ 3: ไม่ควรใช้งานมอเตอร์ที่ความเร็วต่ำเป็นเวลานาน เนื่องจากอาจทำให้เกิดความร้อนได้
