มอเตอร์ไฟฟ้ากระแสสลับแบบเหนี่ยวนำขนาดเล็ก 6-200W

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

มอเตอร์ไฟฟ้ากระแสสลับขนาดเล็กแบบอินดักชัน 6-200W เปิดตัวในฐานะซีรีส์ประหยัดของ MISUMI
หากเลือกรูปทรงปลายเพลาเป็นแบบ A (เพลากลม) จะไม่สามารถติดตั้งหัวเฟือง/เกียร์ได้ หากต้องการใช้หัวเฟือง/เกียร์ ให้เลือก GN, GU สำหรับรูปทรงปลายเพลา
[ดรออิ้งโครงร่าง]
ดรออิ้ง/ภาพร่างแบบโครงร่างโดยละเอียด
แผนภาพการเชื่อมต่อสายไฟโดยละเอียด
ข้อมูลทางเทคนิคโดยละเอียด
[การใช้งาน]
- มอเตอร์รุ่นอเนกประสงค์ที่สามารถทำงานด้วยความเร็วคงที่ตลอด 24 ชั่วโมง เน้นความคุ้มค่า และดูแลรักษาง่าย
[คุณสมบัติสินค้า]
- โครงสร้างที่แข็งแรงและประสิทธิภาพสูง ช่วยให้ประหยัดพลังงานและการทำงานที่เสถียร สำหรับการใช้งานที่ต้องการความเร็วคงที่ เช่น สายพานลำเลียง พัดลม และปั๊มน้ำ
- เลือกใช้งานได้ง่ายทั้งแบบ 2 ขั้ว/4 ขั้ว รองรับแรงดันไฟฟ้าหลากหลาย และแรงบิดต่ำรอบ

ภาพรวมของสินค้า

ประเภท มอเตอร์	ชนิด	การประยุกต์ใช้งาน	คุณสมบัติ	หมายเหตุ	ช่วง Output	มอเตอร์		ตัวควบคุม
ประเภท มอเตอร์	ชนิด	การประยุกต์ใช้งาน	คุณสมบัติ	หมายเหตุ	ช่วง Output	ขนาน	มุมฉาก	ตัวควบคุม
มอเตอร์เหนี่ยวนำ	EA-IMA EA-IMB	[การทำงานต่อเนื่องด้วยความเร็วคงที่] (ใช้งานตลอด 24 ชั่วโมง เช่น พัดลม ปั๊มน้ำ เครื่องผสม ระบบลำเลียง ที่มีการเปลี่ยนแปลงโหลดไฟฟ้าน้อย)	โครงสร้างที่แข็งแรงและเรียบง่าย ประเภท 3 เฟสให้ประสิทธิภาพสูงและคุณสมบัติการสตาร์ทที่ดี ส่วนประเภท 1 เฟสติดตั้งสายไฟได้ง่าย	ไม่เหมาะสำหรับการเร่งความเร็ว/ความหน่วงในระดับสูง หรือการกลับทางเดินหน้าถอยหลังบ่อยครั้ง	6 ถึง 200W	LINK	LINK	—
มอเตอร์แบบกลับทางได้	EA-RM	[การทำงานเดินหน้า/ถอยหลังบ่อยครั้ง] การวางตำแหน่ง, การเคลื่อนที่แบบลูกสูบชัก, การใช้งานแบบผลัก	ตอบสนองการกลับทิศทางได้อย่างยอดเยี่ยม ลดการวิ่งเกินตำแหน่ง	เกิดความร้อนสูง จึงมีการกำหนดอัตราการใช้งานระยะสั้น (เช่น 30 นาที)	6 ถึง 120W	LINK	LINK	—
มอเตอร์แบบมีเบรค	EA-BM	[การหยุดค้าง/การหยุดคงที่] การยก การขนส่งในแนวตั้ง การหยุดเพื่อความปลอดภัย	หยุดและค้างตำแหน่งทันทีเมื่อปิดไฟ และยังคงรักษาตำแหน่งแม้ในกรณีไฟฟ้าดับ	มีข้อจำกัดเกี่ยวกับเครื่องวัดความถี่ในการหยุดและสภาพแวดล้อมอุณหภูมิ	6 ถึง 200W	LINK	LINK	—
มอเตอร์ควบคุมความเร็ว	EA-AM	[ควบคุมความเร็ว] ควบคุมการไหล, เครื่องควบคุมความตึง, การป้อนแบบซิงโครนัส, การเปลี่ยนแปลงการตั้งค่าบ่อยครั้ง	ดีไซน์แบบรวมตัวควบคุมเพื่อความสะดวกในการเดินสาย พร้อมช่วงความเร็วที่ปรับได้กว้าง	มีความเสี่ยงต่อการเกิดความร้อนสูงเกินไประหว่างการทำงานต่อเนื่องที่ความเร็วต่ำมาก	6 ถึง 200W	LINK	LINK	LINK
มอเตอร์ควบคุมปริมาณลมแบบกลับด้านได้	EA-ARM	[ควบคุมปริมาณลม + กลับทิศทาง] การวางตำแหน่ง, การเคลื่อนที่แบบเครื่องสูบน้ำแบบลูกสูบชัก, การใช้งานแบบผลักที่ต้องการปรับความเร็วได้	รวมความสามารถในการควบคุมปริมาณลมและการกลับทิศทางไว้ในอุปกรณ์เดียว	ต้องพิจารณารอบการทำงานและขีดจำกัดความร้อนเมื่อใช้งานต่อเนื่อง	25 ถึง 120W	LINK	LINK	LINK
มอเตอร์ควบคุมความเร็วพร้อมเบรก	EA-ABM	[ตัวควบคุมปริมาณลม +เบรก] สำหรับการขนส่งในแนวตั้งและการยกที่ต้องการปรับความเร็วและการหยุดตำแหน่ง	สามารถปรับความเร็วได้ในขณะที่ยังคงประสิทธิภาพการหยุดที่ปลอดภัยและมั่นคง	ไม่เหมาะสำหรับการใช้งานต่อเนื่องภายใต้สภาวะเบรกหนัก	25 ถึง 200W	LINK	LINK	LINK
มอเตอร์แรงบิด	EA-TM	[การควบคุมความตึง] สำหรับงานม้วน งานป้อน และงานกดที่ต้องการรักษาความตึงหรือแรงกดให้คงที่	รักษาแรงบิดสูงได้แม้ในความเร็วต่ำหรือเกือบหยุดนิ่ง	เกิดความร้อนสูง → ควรใช้งานภายในค่ากำลังแรงบิดต่อเนื่องและจัดให้มีการระบายความร้อน	3 ถึง 20W	LINK	—	—

*: กำหนดวางจำหน่ายหลังจากการผลิตเว็บไซต์ในวันที่ 26 มีนาคม

Drawing แสดงโครงร่าง

หน้าลิงค์ที่มีข้อมูลมิติภายนอก, การเดินสายไฟ, และข้อมูลทางเทคนิคสามารถใช้งานได้ โปรดดูที่ด้านบนของหน้าในส่วน "การอธิบายผลิตภัณฑ์"

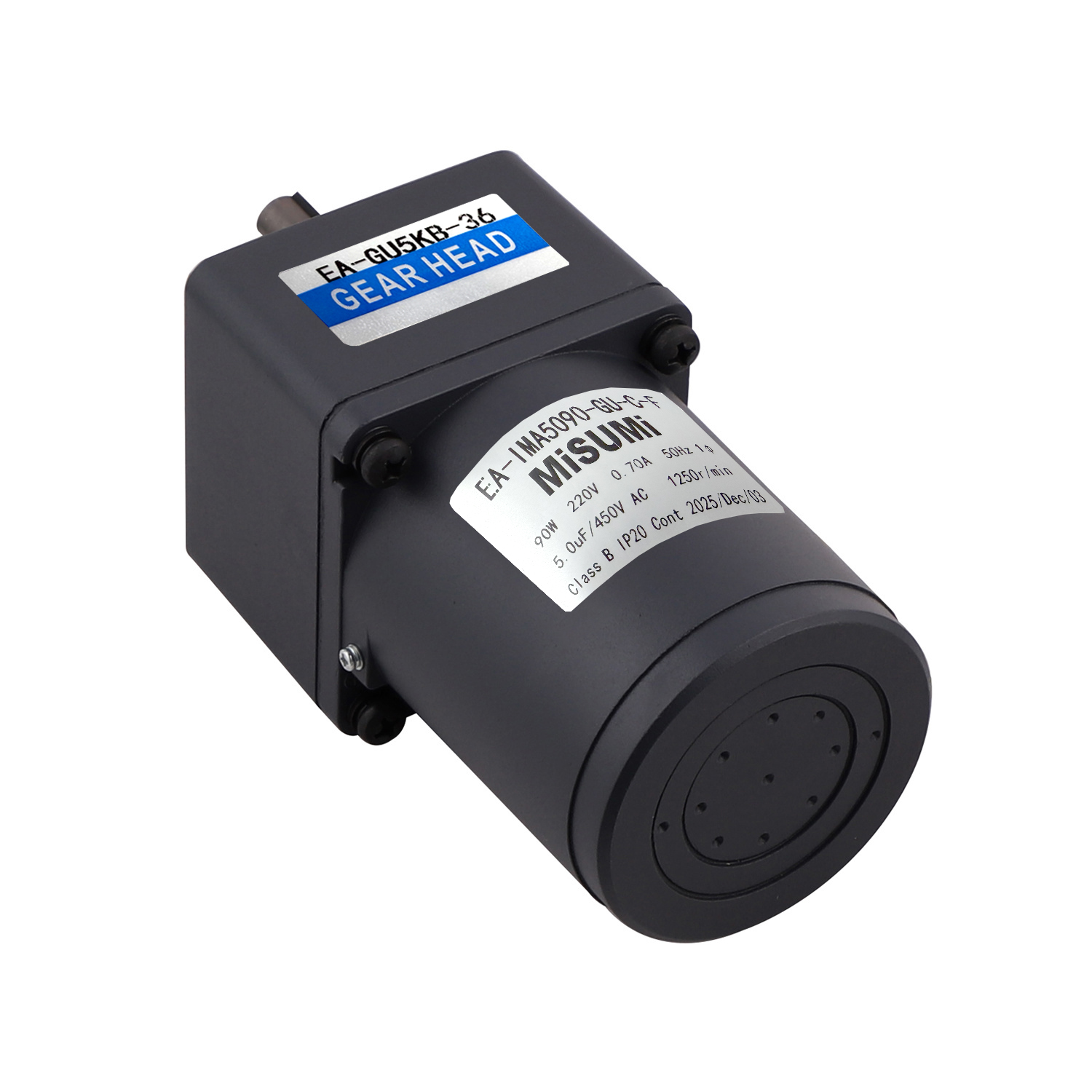

◇ชุดมอเตอร์และหัวเกียร์

◇ ชนิดติดกล่องเทอร์มินอล / พัดลมระบายความร้อน

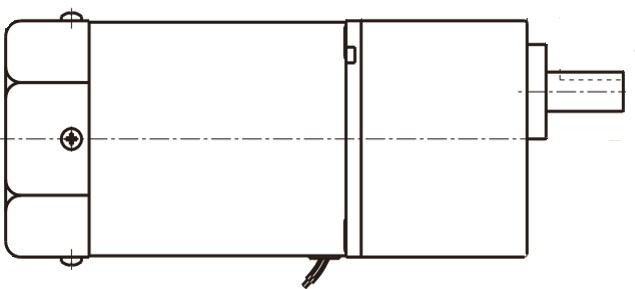

◇ ชนิดติดพัดลมระบายความร้อน

ตารางแสดงรายละเอียดจำเพาะ

โปรดเลือกหมายเลขรุ่นและพารามิเตอร์ตามตัวเลือกด้านล่างก่อนทำการสั่งซื้อ

รหัสสินค้า		-	รูปทรงปลายเพลา	-	รหัสแรงดันขาเข้า	-	ตัวเลือกเพิ่มเติม พัดลมระบายความร้อน / ชนิดมีขั้ว	-	ตัวเลือกเพิ่มเติม การเลือกหัวเฟือง/เกียร์	·		ตัวเลือกเพิ่มเติม อัตราทด
ชนิด·ขนาดหน้าแปลน
EA-IMB	4020	—	GN	—	C	—	T	—	GH		30
EA-IMB	5120	—	A	—	B	—	F-T

■ ตัวเครื่องมอเตอร์

❶	(2)			(3)	❹
ชนิด	ไม่มี	ขนาดหน้าแปลน	เอาต์พุต อุปกรณ์แหล่งจ่าย [W]	รูปทรงปลายเพลา	อินพุต V รหัส	พัดลมระบายความร้อน	กล่องเทอร์มินอล


[4 ขั้ว] EA-IMA	2006	□60	6	GN: GN เฟือง/เกียร์ A: แบบกลม	[4 ขั้ว] A: เฟสเดียว 110 V, 50/60 Hz, 4 ขั้ว E: เฟสเดียว 110/120 V, 60 Hz, 4 ขั้ว C: เฟสเดียว 220/230 V, 50 Hz, 4 ขั้ว H: เฟสเดียว 220/230 V, 60 Hz, 4 ขั้ว S: สามเฟส 200/220/230 V, 50/60 Hz, 4 ขั้ว S3: สามเฟส 380/400/415 V, 50/60 Hz, 4 ขั้ว	ไม่มี	ไม่สามารถใช้ได้
	3015	□70	15			ไม่มี	ไม่สามารถใช้ได้
	4025	□80	25			ไม่มี	T: กล่องเทอร์มินอล *หากไม่ได้เลือก จะเป็นชนิดสายนำไฟฟ้า
	5040	□90	40			ไม่มี
	5060		60	GN, GU, A		F: พร้อมพัดลมระบายความร้อน
	5090		90	GU: เฟือง/เกียร์ GU A: แบบกลม		F: พร้อมพัดลมระบายความร้อน
	5120		120			F: พร้อมพัดลมระบายความร้อน
	6120	□104	120			F: พร้อมพัดลมระบายความร้อน
	6140		140			F: พร้อมพัดลมระบายความร้อน
	6200		200			F: พร้อมพัดลมระบายความร้อน
[2ขั้ว] EA-IMB	2006	□60	6	A: แบบกลม	[2ขั้ว ความเร็วสูง] B: เฟสเดียว 110 V, 50 Hz, 2ขั้ว D: เฟสเดียว 220 V, 50 Hz, 2ขั้ว T: สามเฟส 200/220/230 V, 50/60 Hz, 2ขั้ว T3: สามเฟส 380/400/415 V, 50/60 Hz, 2ขั้ว	ไม่มี	ไม่สามารถใช้ได้
	3015	□70	15			ไม่มี
	4025	□80	25			ไม่มี
	4040	□80	40			F: พร้อมพัดลมระบายความร้อน
	5040	□90	40			ไม่มี
	5060		60			F: พร้อมพัดลมระบายความร้อน
	5090		90			F: พร้อมพัดลมระบายความร้อน	T: กล่องเทอร์มินัล ※เฉพาะสำหรับกำลังไฟเกิน 90W และแรงดันไฟฟ้า 3 เฟสเท่านั้น
	5120		120			F: พร้อมพัดลมระบายความร้อน
	5150		150			F: พร้อมพัดลมระบายความร้อน

มาตรฐานความปลอดภัยต่าง ๆ ได้รับการรับรองโดยอ้างอิงจากชื่อรุ่นที่ระบุบนแผ่นป้ายชื่อของมอเตอร์

สำหรับรุ่น "-A" ที่มีแรงดันไฟฟ้า 110 V โปรดดูค่าความจุของตัวเก็บประจุที่ระบุบนแผ่นป้ายชื่อของเครื่องจริง

■ หัวเกียร์ (สามารถระบุการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมได้)
*สามารถระบุการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติมได้เฉพาะเมื่อเลือกประเภทเพลาชนิด GN หรือ GU เท่านั้น


การปรับแต่ง รหัส	ไม่มี	ขนาด หน้าแปลน	อัตราทด
การปรับแต่ง รหัส	ไม่มี	ขนาด หน้าแปลน	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
GH	2	□60	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	3	□70	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	4	□80	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	5	□90	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	6	□104	3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200

*หมายเลขรุ่น Gearhead แบบแยกเดี่ยว = EA- & {รหัสการประมวลผลเพิ่มเติม} & {หมายเลขหน้าแปลน} & {อัตราทด}

ภาพรวม สเปค

■ แรงดันไฟฟ้า 4-ขั้ว (EA-IMA)

❶ (2)			(3)	❹
หมายเลขรุ่น	ขนาดหน้าแปลน	เอาต์พุต [W]	รูปทรงปลายเพลา	อินพุต V รหัส	แรงดันไฟฟ้า	ความถี่	กระแสในการสตาร์ท กระแสไฟฟ้า	แรงบิด เริ่มต้น	แรงบิด พิกัด	ความเร็ว	ตัวเก็บประจุ
					แรงดันไฟฟ้า	ความถี่	กระแสในการสตาร์ท กระแสไฟฟ้า	แรงบิด เริ่มต้น	แรงบิด พิกัด	ความเร็ว	ตัวเก็บประจุ
					[V]	[Hz]	[ A ]	[mN⋅m]	[mN⋅m]	[r/minute]	[µF]
2006	□60	6	GN A	- A	1ph 100	50	0.240	55	48	1,200	3.5
				- A	1ph 100	60	0.250	50	40	1,450	3.5
				- E	1ph 110	60	0.160	40	40	1,450	2.0
				- E	1ph 120	60	0.180	40	40	1,450	2.0
				- C	1ph 220	50	0.130	50	48	1,200	0.8
				- C	1ph 230	50	0.140	50	40	1,450	0.8
				- H	1ph 220	60	0.130	55	40	1,450	0.8
				- H	1ph 230	60	0.140	55	40	1,450	0.8
				- S	3ph 220	50	0.076	85	48	1,200	—
				- S	3ph 220	60	0.065	70	40	1,450	—
				- S3	3ph 380	50	0.044	85	48	1,200	—
				- S3	3ph 380	60	0.038	70	40	1,450	—
3015	□70	15	GN A	- A	1ph 100	50	0.350	90	125	1,200	6.0
				- A	1ph 100	60	0.330	85	105	1,450	6.0
				- E	1ph 110	60	0.300	65	105	1,450	5.0
				- E	1ph 120	60	0.320	65	105	1,450	5.0
				- C	1ph 220	50	0.180	90	125	1,200	1.2
				- C	1ph 230	50	0.200	90	125	1,200	1.2
				- H	1ph 220	60	0.160	65	105	1,450	1.2
				- H	1ph 230	60	0.150	70	105	1,450	1.2
				- S	3ph 220	50	0.140	220	125	1,200	—
				- S	3ph 220	60	0.120	180	105	1,450	—
				- S3	3ph 380	50	0.080	220	125	1,200	—
				- S3	3ph 380	60	0.070	180	105	1,450	—
4025	□80	25	GN A	- A	1ph 100	50	0.500	120	200	1,250	8.0
				- A	1ph 100	60	0.550	120	165	1,550	8.0
				- E	1ph 110	60	0.450	120	165	1,550	7.0
				- E	1ph 120	60	0.500	120	165	1,550	7.0
				- C	1ph 220	50	0.250	120	200	1,250	1.8
				- C	1ph 230	50	0.230	120	200	1,250	1.8
				- H	1ph 220	60	0.230	120	165	1,550	1.8
				- H	1ph 230	60	0.230	120	165	1,550	1.8
				- S	3ph 220	50	0.185	350	200	1,250	—
				- S	3ph 220	60	0.170	250	165	1,550	—
				- S3	3ph 380	50	0.106	350	200	1,250	—
				- S3	3ph 380	60	0.098	250	165	1,550	—
5040	□90	40	GN A	- A	1ph 100	50	0.65	220	315	1,250	12.0
				- A	1ph 100	60	0.7	220	260	1,550	12.0
				- E	1ph 110	60	0.55	200	260	1,550	8.0
				- E	1ph 120	60	0.6	200	260	1,550	8.0
				- C	1ph 220	50	0.35	220	315	1,250	2.5
				- C	1ph 230	50	0.4	220	315	1,250	2.5
				- H	1ph 220	60	0.35	200	260	1,550	2.5
				- H	1ph 230	60	0.4	200	260	1,550	2.5
				- S	3ph 220	50	0.3	800	315	1,250	—
				- S	3ph 220	60	0.25	660	250	1,550	—
				- S3	3ph 380	50	0.17	800	315	1,250	—
				- S3	3ph 380	60	0.14	660	250	1,550	—
5060	□90	60	GN GU A	- A	1ph 100	50	1	320	470	1,250	20.0
				- A	1ph 100	60	1.1	320	380	1,550	20.0
				- E	1ph 110	60	0.8	300	380	1,550	12.0
				- E	1ph 120	60	0.85	300	380	1,550	12.0
				- C	1ph 220	50	0.5	340	470	1,250	4.0
				- C	1ph 230	50	0.55	340	470	1,250	4.0
				- H	1ph 220	60	0.5	340	380	1,550	4.0
				- H	1ph 230	60	0.55	340	380	1,550	4.0
				- S	3ph 220	50	0.45	1,000	470	1,250	—
				- S	3ph 220	60	0.4	800	380	1,550	—
				- S3	3ph 380	50	0.26	1,000	470	1,250	—
				- S3	3ph 380	60	0.23	800	380	1,550	—
5090	□90	90	GU A	- A	1ph 100	50	1.55	450	700	1,250	25.0
				- A	1ph 100	60	1.85	450	570	1,550	25.0
				- E	1ph 110	60	1.4	500	570	1,550	20.0
				- E	1ph 120	60	1.45	500	570	1,550	20.0
				- C	1ph 220	50	0.72	450	700	1,250	5.0
				- C	1ph 230	50	0.7	450	700	1,250	5.0
				- H	1ph 220	60	0.71	450	570	1,550	5.0
				- H	1ph 230	60	0.75	450	570	1,550	5.0
				- S	3ph 220	50	0.6	1,350	700	1,250	—
				- S	3ph 220	60	0.55	1,100	570	1,550	—
				- S3	3ph 380	50	0.35	1,350	700	1,250	—
				- S3	3ph 380	60	0.32	1,100	570	1,550	—
5120	□90	120	GU A	- A	1ph 100	50	2.1	600	930	1,250	30.0
				- A	1ph 100	60	2.5	600	750	1,550	30.0
				- E	1ph 110	60	1.65	600	750	1,550	25.0
				- E	1ph 120	60	1.8	600	750	1,550	25.0
				- C	1ph 220	50	1	650	930	1,250	7.0
				- C	1ph 230	50	0.95	650	930	1,250	7.0
				- H	1ph 220	60	1	600	750	1,550	7.0
				- H	1ph 230	60	0.95	600	750	1,550	7.0
				- S	3ph 220	50	0.7	1,850	930	1,250	—
				- S	3ph 220	60	0.6	1,600	750	1,550	—
				- S3	3ph 380	50	0.4	1,850	930	1,250	—
				- S3	3ph 380	60	0.35	1,600	750	1,550	—
6120	□104	120	GU A	- A	1ph 100	50	2.1	600	930	1,250	30.0
				- A	1ph 100	60	2.5	600	750	1,550	30.0
				- E	1ph 110	60	1.7	600	750	1,550	20.0
				- E	1ph 120	60	1.8	600	750	1,550	20.0
				- C	1ph 220	50	0.95	750	930	1,250	8.0
				- C	1ph 230	50	0.95	750	930	1,250	8.0
				- H	1ph 220	60	0.95	700	750	1,550	8.0
				- H	1ph 230	60	1	700	750	1,550	8.0
				- S	3ph 220	50	0.75	2,200	890	1,300	—
				- S	3ph 220	60	0.7	2,000	730	1,600	—
				- S3	3ph 380	50	0.43	2,200	890	1,300	—
				- S3	3ph 380	60	0.4	2,000	730	1,600	—
6140	□104	140	GU A	- A	1ph 100	50	2.7	700	1,080	1,250	35.0
				- A	1ph 100	60	3	700	870	1,550	35.0
				- E	1ph 110	60	1.8	700	850	1,600	25.0
				- E	1ph 120	60	1.95	700	850	1,600	25.0
				- C	1ph 220	50	1.05	850	1,040	1,350	10.0
				- C	1ph 230	50	1.15	850	1,040	1,350	10.0
				- H	1ph 220	60	1.05	750	850	1,600	10.0
				- H	1ph 230	60	1.15	750	850	1,600	10.0
				- S	3ph 220	50	0.85	2,700	1,080	1,250	—
				- S	3ph 220	60	0.75	2,200	870	1,550	—
				- S3	3ph 380	50	0.49	2,700	1,080	1,250	—
				- S3	3ph 380	60	0.43	2,200	870	1,550	—
6200	□104	200	GU A	- A	1ph 100	50	3.2	900	1,520	1,250	45.0
				- A	1ph 100	60	3.5	900	1,230	1,550	45.0
				- E	1ph 110	60	2.75	850	1,230	1,550	35.0
				- E	1ph 120	60	2.65	850	1,230	1,550	35.0
				- C	1ph 220	50	1.4	1,000	1,520	1,250	10.0
				- C	1ph 230	50	1.4	1,000	1,520	1,250	10.0
				- H	1ph 220	60	1.4	900	1,230	1,550	10.0
				- H	1ph 230	60	1.4	900	1,230	1,550	10.0
				- S	3ph 220	50	1.2	3,400	1,520	1,250	—
				- S	3ph 220	60	1	2,700	1,230	1,550	—
				- S3	3ph 380	50	0.69	3,400	1,520	1,250	—
				- S3	3ph 380	60	0.58	2,700	1,230	1,550	—

■ แรงดันไฟฟ้า 2 ขั้ว (EA-IMB)

❶ (2)			(3)	❹
หมายเลขรุ่น	ขนาดหน้าแปลน	เอาต์พุต [W]	รูปทรงปลายเพลา	อินพุต V รหัส	แรงดันไฟฟ้า	ความถี่	กระแสในการสตาร์ท กระแสไฟฟ้า	แรงบิด เริ่มต้น	แรงบิด พิกัด	ความเร็ว	ตัวเก็บประจุ
					แรงดันไฟฟ้า	ความถี่	กระแสในการสตาร์ท กระแสไฟฟ้า	แรงบิด เริ่มต้น	แรงบิด พิกัด	ความเร็ว	ตัวเก็บประจุ
					[V]	[Hz]	[ A ]	[mN⋅m]	[mN⋅m]	[r/minute]	[µF]
2006	□60	6	A	- B	1ph 110	50	0.18	35	22	2,650	3
				- B	1ph 110	60	0.20	35	18	3,100	3
				- D	1ph 220	50	0.11	35	22	2,650	0.8
				- D	1ph 220	60	0.12	35	18	3,100	0.8
3015	□70	15	A	- B	1ph 110	50	0.38	65	54	2,650	6
				- B	1ph 110	60	0.40	65	46	3,100	6
				- D	1ph 220	50	0.18	65	46	2,650	1.5
				- D	1ph 220	60	0.22	65	54	3,100	1.5
4025	□80	25	A	- B	1ph 110	50	0.55	90	90	2,650	10
				- B	1ph 110	60	0.65	90	77	3,100	10
				- D	1ph 220	50	0.25	90	90	2,650	2
				- D	1ph 220	60	0.30	90	77	3,100	2
				- T	3ph 220	50	0.20	220	88	2,700	—
				- T	3ph 220	60	0.15	185	75	3,200	—
				- T3	3ph 380	50	0.11	220	88	2,700	—
				- T3	3ph 380	60	0.08	185	75	3,200	—
4040	□80	40	A	- B	1ph 110	50	0.80	120	147	2,600	12
				- B	1ph 110	60	0.85	120	123	3,100	12
				- D	1ph 220	50	0.40	120	147	2,600	3
				- D	1ph 220	60	0.45	120	123	3,100	3
				- T	3ph 220	50	0.27	350	147	2,600	—
				- T	3ph 220	60	0.22	300	123	3,100	—
				- T3	3ph 380	50	0.15	350	147	2,600	—
				- T3	3ph 380	60	0.13	300	123	3,100	—
5040	□90	40	A	- B	1ph 110	50	0.75	140	147	2,600	10
				- B	1ph 110	60	0.90	140	123	3,100	10
				- D	1ph 220	50	0.38	140	144	2,650	3
				- D	1ph 220	60	0.40	140	120	3,200	3
				- T	3ph 220	50	0.26	350	147	2,600	—
				- T	3ph 220	60	0.21	300	123	3,100	—
				- T3	3ph 380	50	0.15	350	147	2,600	—
				- T3	3ph 380	60	0.12	300	123	3,100	—
5060	□90	60	A	- B	1ph 110	50	1.05	170	215	2,650	15
				- B	1ph 110	60	1.00	170	180	3,200	15
				- D	1ph 220	50	0.52	180	215	2,650	4
				- D	1ph 220	60	0.55	180	180	3,200	4
				- T	3ph 220	50	0.35	500	215	2,650	—
				- T	3ph 220	60	0.30	420	180	3,200	—
				- T3	3ph 380	50	0.20	500	215	2,650	—
				- T3	3ph 380	60	0.10	420	180	3,200	—
5090	□90	90	A	- B	1ph 110	50	1.50	250	325	2,650	25
				- B	1ph 110	60	1.80	250	270	3,200	25
				- D	1ph 220	50	0.72	250	325	2,650	6
				- D	1ph 220	60	0.90	250	270	3,200	6
				- T	3ph 220	50	0.50	800	325	2,650	—
				- T	3ph 220	60	0.42	670	270	3,200	—
				- T3	3ph 380	50	0.29	800	325	2,650	—
				- T3	3ph 380	60	0.24	670	270	3,200	—
5120	□90	120	A	- B	1ph 110	50	1.85	330	450	2,650	30
				- B	1ph 110	60	2.25	330	360	3,200	30
				- D	1ph 220	50	0.95	330	450	2,650	6
				- D	1ph 220	60	1.10	330	360	3,200	6
				- T	3ph 220	50	0.65	1,000	430	2,650	—
				- T	3ph 220	60	0.50	900	370	3,100	—
				- T3	3ph 380	50	0.37	1,000	430	2,650	—
				- T3	3ph 380	60	0.29	900	370	3,100	—
5150	□90	150	A	- B	1ph 110	50	2.50	400	540	2,650	35
				- B	1ph 110	60	2.85	400	450	3,200	35
				- D	1ph 220	50	1.20	400	540	2,650	10
				- D	1ph 220	60	1.52	400	450	3,200	10
				- T	3ph 220	50	0.85	1,250	550	2,600	—
				- T	3ph 220	60	0.70	1,100	460	3,100	—
				- T3	3ph 380	50	0.49	1,250	550	2,600	—
				- T3	3ph 380	60	0.40	1,100	460	3,100	—

○แรงบิดที่อนุญาตเมื่อมีการติดตั้งมอเตอร์เกียร์

กรุณาซื้อมอเตอร์เกียร์และมอเตอร์เกียร์กลางโดยระบุการกลึงเพิ่มเติมสำหรับมอเตอร์ หรือจากหน้าผลิตภัณฑ์แยก (มอเตอร์เกียร์ AC ซีรีส์ EA)
เมื่อระบุรหัสการตัดแต่งขึ้นรูปด้วยเครื่องจักรเพิ่มเติม GH จะต้องกรอกอัตราทดลงในช่อง (□) ภายในหมายเลขรุ่น
ชุดค่าผสมที่แสดงในเซลล์สีเหลือง()หมายถึงทิศทางการหมุนของเอาต์พุตจะตรงข้ามกับของมอเตอร์ ชุดค่าผสมอื่น ๆ ทั้งหมดจะมีทิศทางการหมุนเหมือนกัน
อัตราเร็วในการหมุนเป็นค่าอ้างอิงที่คำนวณโดยการนำความเร็วซิงโครนัสของมอเตอร์ (50 Hz: 1500 รอบ/นาที, 60 Hz: 1800 รอบ/นาที) หารด้วยอัตราทด
อัตราเร็วในการหมุนจริงจะลดลงประมาณ 2–20% จากค่าที่แสดง ขึ้นอยู่กับโหลดไฟฟ้า
หากต้องการอัตราทดที่มากกว่าที่ระบุไว้ในตาราง กรุณาเพิ่มหัวเกียร์กลางที่มีอัตราทด 10 ระหว่างมอเตอร์กับหัวเกียร์
ในกรณีนี้ แรงบิดที่อนุญาตคือ 20 N⋅m

■ ตารางแรงบิดที่อนุญาต (แรงดันไฟฟ้า 4 ขั้ว)

ประเภท (มอเตอร์/หัวเกียร์)	หน่วยแรงบิดที่อนุญาต
	อัตราทด		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180	200
	50 เฮิร์ต	ความเร็ว รอบ/นาที	500	417	300	250	200	166	150	120	100	83	75	60	50	41	37	30	25	20	16	15	12.5	10	8.3	7.5
	60 Hz	ความเร็ว รอบ/นาที	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10	9
EA-IMA2006-GN	50 เฮิร์ต	N⋅m	0.12	0.14	0.19	0.23	0.29	0.35	0.39	0.49	0.58	0.70	0.75	0.88	1.10	1.30	1.39	1.60	1.90	2.40	2.90	3.00	3.00	3.00	3.00	3.00
	50 เฮิร์ต	kgf・cm	1.22	1.43	1.94	2.35	2.96	3.57	3.98	5.00	5.92	7.14	7.65	8.98	11.2	13.3	14.2	16.3	19.4	24.5	29.6	30.0	30.0	30.0	30.0	30.0
	60 Hz	N⋅m	0.10	0.12	0.16	0.19	0.24	0.29	0.32	0.41	0.49	0.58	0.62	0.73	0.88	1.10	1.15	1.30	1.60	2.00	2.40	2.60	3.00	3.00	3.00	3.00
	60 Hz	kgf・cm	1.02	1.22	1.63	1.94	2.45	2.96	3.26	4.18	5.00	5.92	6.32	7.45	8.98	11.2	11.7	13.3	16.3	20.4	24.5	26.5	30.0	30.0	30.0	30.0
EA-IMA3015-GN	50 เฮิร์ต	N⋅m	0.30	0.36	0.51	0.61	0.76	0.91	0.97	1.30	1.50	1.80	1.94	2.30	2.70	3.30	3.48	4.10	5.00	5.00	5.00	5.00	5.00	5.00	5.00	5.00
	50 เฮิร์ต	kgf・cm	3.06	3.67	5.20	6.22	7.75	9.28	9.90	13.2	15.3	18.3	19.8	23.4	27.5	33.7	35.5	41.8	50.0	50.0	50.0	50.0	50.0	50.0	50.0	50.0
	60 Hz	N⋅m	0.26	0.31	0.43	0.51	0.64	0.77	0.80	1.10	1.30	1.50	1.64	1.90	2.30	2.80	2.88	3.50	4.20	5.00	5.00	5.00	5.00	5.00	5.00	5.00
	60 Hz	kgf・cm	2.65	3.16	4.38	5.20	6.53	7.85	8.16	11.2	13.2	15.3	16.7	19.3	23.4	28.5	29.4	35.7	42.8	50.0	50.0	50.0	50.0	50.0	50.0	50.0
EA-IMA4025-GN	50 เฮิร์ต	N⋅m	0.49	0.58	0.81	0.97	1.20	1.50	1.55	2.00	2.40	2.90	3.17	3.70	4.40	5.30	5.57	6.60	7.90	8.00	8.00	8.00	8.00	8.00	8.00	8.00
	50 เฮิร์ต	kgf・cm	5.00	5.91	8.26	9.89	12.2	15.3	15.8	20.4	24.4	29.6	32.3	37.7	44.9	54.1	56.8	67.3	80.0	80.0	80.0	80.0	80.0	80.0	80.0	80.0
	60 Hz	N⋅m	0.40	0.48	0.67	0.80	1.00	1.20	1.25	1.70	2.00	2.40	2.64	3.00	3.60	4.30	4.49	5.40	6.50	8.00	8.00	8.00	8.00	8.00	8.00	8.00
	60 Hz	kgf・cm	4.08	4.89	6.83	8.16	10.2	12.2	12.8	17.3	20.4	24.4	26.9	30.6	36.7	43.8	45.8	55.1	66.3	80.0	80.0	80.0	80.0	80.0	80.0	80.0
EA-IMA5040-GN	50 เฮิร์ต	N⋅m	0.77	0.92	1.30	1.50	1.90	2.30	2.38	3.20	3.80	4.60	4.88	5.70	6.90	8.30	8.57	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	50 เฮิร์ต	kgf・cm	7.85	9.38	13.2	15.3	19.4	23.4	24.3	32.6	38.7	46.9	49.8	58.1	70.4	84.7	87.4	100	100	100	100	100	100	100	100	100
	60 Hz	N⋅m	0.63	0.76	1.10	1.30	1.60	1.90	2.00	2.60	3.20	3.80	4.07	4.70	5.70	6.80	7.19	8.60	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	60 Hz	kgf・cm	6.42	7.75	11.2	13.2	16.3	19.3	20.4	26.5	32.6	38.7	41.5	47.9	58.1	69.3	73.4	87.7	100	100	100	100	100	100	100	100
EA-IMA5060-GN	50 เฮิร์ต	N⋅m	1.10	1.40	1.90	2.30	2.90	3.40	3.57	4.80	5.70	6.80	7.03	8.60	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	50 เฮิร์ต	kgf・cm	11.2	14.2	19.3	23.4	29.6	34.7	36.4	48.9	58.1	69.3	71.7	87.7	100	100	100	100	100	100	100	100	100	100	100	100
	60 Hz	N⋅m	0.92	1.10	1.50	1.80	2.30	2.80	2.99	3.80	4.60	5.50	5.70	6.90	8.30	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0	10.0
	60 Hz	kgf・cm	9.38	11.2	15.3	18.3	23.4	28.5	30.5	38.7	46.9	56.1	58.2	70.1	84.7	100	100	100	100	100	100	100	100	100	100	100
EA-IMA5060-GU EA-IMA5060-GU	50 เฮิร์ต	N⋅m	1.10	1.40	1.90	2.30	2.90	3.40	3.61	4.80	5.70	6.80	7.12	8.60	10.0	10.3	11.6	12.4	15.5	18.6	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	11.2	14.2	19.3	23.4	29.6	34.7	36.8	48.9	58.1	69.3	72.6	87.7	100	105	118	126	158	189	200	200	200	200	200	200
	60 Hz	N⋅m	0.92	1.10	1.50	1.80	2.30	2.80	3.01	3.80	4.60	5.50	5.73	6.90	8.30	8.30	9.70	10.0	12.5	15.0	18.8	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	9.38	11.2	15.3	18.3	23.4	28.5	30.7	38.7	46.9	56.1	58.4	70.1	84.7	84.6	98.9	102	127	153	192	200	200	200	200	200
EA-IMA5090-GU	50 เฮิร์ต	N⋅m	1.10	2.00	2.80	3.40	4.30	5.10	5.31	6.40	7.70	9.20	9.55	11.6	13.6	16.6	18.1	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	17.3	20.4	28.6	34.7	43.9	52.0	54.2	65.3	78.6	93.3	97.4	118	142	169	184	200	200	200	200	200	200	200	200	200
	60 Hz	N⋅m	1.40	1.70	2.30	2.80	3.50	4.20	4.43	5.20	6.20	7.50	7.81	9.40	11.3	13.5	14.5	18.8	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	14.3	17.3	23.5	28.6	35.7	42.9	45.2	53.1	63.3	76.5	79.6	95.9	115	138	148	192	200	200	200	200	200	200	200	200
EA-IMA5120-GU	50 เฮิร์ต	N⋅m	2.30	2.70	3.80	4.50	5.60	6.80	7.01	8.50	10.2	12.2	12.5	15.3	18.4	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	23.4	27.5	38.7	45.9	57.1	69.3	71.5	86.7	104	124	128	156	187	200	200	200	200	200	200	200	200	200	200	200
	60 Hz	N⋅m	1.80	2.20	3.00	3.60	4.60	5.50	5.73	6.80	8.20	9.80	10.1	12.4	14.9	17.8	19.5	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	18.3	22.4	30.6	36.7	46.9	56.1	58.5	69.5	83.6	100	103	126	152	181	199	200	200	200	200	200	200	200	200	200
EA-IMA6120 - GU-(AF, EF, HF)	50 เฮิร์ต	N⋅m	2.22	2.60	3.60	4.30	5.40	6.50	6.42	8.10	9.70	11.7	11.6	14.7	17.6	21.1	23.2	29.4	35.2	40.0	40.0	40.0	40.0	40.0	40.0	40.0
EA-IMA6120 - GU-(AF, EF, HF)	50 เฮิร์ต	kgf・cm	2.40	26.5	36.7	43.8	55.0	66.3	65.6	87.6	98.8	119	118	149	179	215	236	300	359	400	400	400	400	400	400	400
EA-IMA6120 -GU-SF	60 Hz	N⋅m	1.80	2.20	3.00	3.60	4.40	5.30	5.20	6.70	8.00	9.60	9.40	12.0	14.5	17.3	18.8	24.1	28.9	36.1	40.0	40.0	40.0	40.0	40.0	40.0
EA-IMA6120 -GU-SF	60 Hz	kgf・cm	18.3	22.4	30.6	36.7	44.8	54.0	53.3	68.3	81.6	97.9	95.9	122	148	176	192	245	295	368	400	400	400	400	400	400
EA-IMA6140 - GU-(AF, SF, EF)	50 เฮิร์ต	N⋅m	2.50	3.00	4.20	5.10	6.30	7.60	7.20	9.50	11.4	13.7	13.0	17.2	20.6	24.7	26.0	34.3	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0
EA-IMA6140 - GU-(AF, SF, EF)	50 เฮิร์ต	kgf・cm	25.5	30.6	42.8	52.0	63.2	77.5	73.6	96.9	116	139	133	175	210	252	265	349	400	400	400	400	400	400	400	400
EA-IMA6140 -GU-HF	60 Hz	N⋅m	2.10	2.50	3.40	4.10	5.20	6.20	6.10	7.80	9.30	11.2	11.0	12.0	16.8	20.2	22.0	28.0	33.7	40.0	40.0	40.0	40.0	40.0	40.0	40.0
EA-IMA6140 -GU-HF	60 Hz	kgf・cm	21.4	25.5	34.6	41.8	53.0	63.2	62.2	79.5	94.8	114	112	122	171	206	224	285	343	400	400	400	400	400	400	400
EA-IMA6200-GU	50 เฮิร์ต	N⋅m	3.71	4.46	6.19	7.43	9.28	11.1	11.9	13.9	16.7	20.1	20.8	25.2	30.3	36.3	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0
	50 เฮิร์ต	kgf・cm	37.9	45.5	63.1	75.8	94.7	114	121	142	171	205	212	257	309	370	400	400	400	400	400	400	400	400	400	400
	60 Hz	N⋅m	2.99	3.59	4.99	5.99	7.49	8.98	9.70	11.2	13.5	16.2	17.2	20.3	24.4	29.3	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0	40.0
	60 Hz	kgf・cm	30.6	36.7	50.9	61.1	76.4	91.7	98.9	115	138	165	175	207	249	299	400	400	400	400	400	400	400	400	400	400

การปรับแต่ง

การปรับแต่ง	การสั่งซื้อชุดหัวเฟือง	การสั่งซื้อชุดเฟือง/เกียร์กลาง
รหัส	GH	GH10X
สเปคผลิตภัณฑ์	คุณสามารถซื้อชุดหัวเฟือง/เกียร์ที่ตรงกับขนาดมอเตอร์และประเภทเฟือง/เกียร์ได้ กรุณาตรวจสอบตารางสเปคหัวเฟือง/เกียร์เพื่อยืนยันอัตราทดที่มีให้เลือกตามหมายเลขฐานหน้าแปลนของมอเตอร์ [ ! ] อัตราทดที่มีให้เลือก: สำหรับฐานหน้าแปลน □42 → 1/3 ถึง 1/60, อื่น ๆ → 1/3 ถึง 1/200 [วิธีการกำหนดรหัส] อัตราทด 1/30 → GH30	คุณสามารถซื้อชุดเฟือง/เกียร์กลางที่ตรงกับขนาดมอเตอร์ได้ เมื่อใช้ร่วมกับหัวเฟือง/เกียร์ จะสามารถเพิ่มอัตราทดได้มากขึ้น [ ! ] มีเฉพาะอัตราทด 1/10 เท่านั้น [วิธีการระบุ] GN10X






1 โค้ด (ราคาต่อโค้ด)	ตรวจสอบบนเว็บ	ตรวจสอบบนเว็บ

คุณสมบัติของสินค้า

คุณสมบัติ 1: โดยทั่วไปแล้ว "ไมโครอินดักชันมอเตอร์" หมายถึงมอเตอร์ที่หมุนด้วยหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า
มอเตอร์เหนี่ยวนำใช้ตัวเก็บประจุและการเหนี่ยวนำแม่เหล็กไฟฟ้าระหว่างการเริ่มต้นและการทำงาน แม้ว่าแรงบิดเริ่มต้นจะไม่สูงมาก แต่มีโครงสร้างที่เรียบง่าย มีประสิทธิภาพสูง และสามารถหมุนต่อเนื่องได้
คุณสมบัติ 2: มอเตอร์ 1 เฟสสร้างแรงบิดย้อนกลับระหว่างการทำงาน ทำให้สามารถสลับทิศทางการหมุนได้ภายในระยะเวลาอันสั้น อย่างไรก็ตาม มอเตอร์จะต้องหยุดทำงานสนิทก่อนที่จะเปลี่ยนทิศทางการหมุน
คุณสมบัติ 3: มอเตอร์ 3 เฟสทำงานโดยใช้พาวเวอร์ซัพพลายแบบ 3 เฟส มีคุณสมบัติเด่นคือประสิทธิภาพสูงและแรงบิดเริ่มต้นสูง

มอเตอร์ไฟฟ้ากระแสสลับแบบเหนี่ยวนำขนาดเล็ก 6-200W

ข้อควรระวัง

รายละเอียดสินค้า

แชทกับมิซูมิ

เวลาให้บริการ

แจ้งการใช้งาน
