Small AC Reversible Motor Right Angle 25～120W

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

ระยะเวลาการจัดส่งนานขึ้นเนื่องจากเทศกาลตรุษจีน กำหนดการจัดส่งจะกลับมาเป็นปกติตั้งแต่วันที่ 24 กุมภาพันธ์เป็นต้นไป

มอเตอร์ไฟฟ้ากระแสสลับขนาดเล็กแบบกลับด้านได้ ชนิดมุมฉาก ขนาด 25-120W เปิดตัวในฐานะรุ่นประหยัดของ MISUMI
[ดรออิ้งโครงร่าง]
ดรออิ้ง/ภาพร่างแบบโครงร่างโดยละเอียด.
แผนภาพการเชื่อมต่อสายไฟโดยละเอียด.
[การใช้งาน]
- ใช้ในสถานการณ์ที่ต้องกลับทิศทางบ่อยครั้ง โดยมีเบรกแรงเสียดทานติดตั้งอยู่ด้านหลังของมอเตอร์
- มอเตอร์กลับด้านได้ที่เหมาะอย่างยิ่งสำหรับการใช้งานย้อนกลับบ่อยครั้ง
[คุณสมบัติสินค้า]
- ป้องกันการโอเวอร์รันและคงแรงบิดไว้
- เบรกแรงเสียดทานช่วยให้สามารถกลับทิศทางได้ทันทีเมื่อมีการโหลดไฟฟ้า
- ตอบโจทย์การทำงานความเร็วสูงสำหรับสายพานลำเลียงขนาดเล็กหรือกลไกหยุด

ภาพรวมของสินค้า

○ มอเตอร์

ประเภท มอเตอร์	ชนิด	การประยุกต์ใช้งาน	คุณสมบัติ	หมายเหตุ	ช่วง Output	มอเตอร์		ตัวควบคุม
ประเภท มอเตอร์	ชนิด	การประยุกต์ใช้งาน	คุณสมบัติ	หมายเหตุ	ช่วง Output	ขนาน	มุมฉาก	ตัวควบคุม
มอเตอร์เหนี่ยวนำ	EA-IMA EA-IMB	[การทำงานต่อเนื่องด้วยความเร็วคงที่] (ใช้งานตลอด 24 ชั่วโมง เช่น พัดลม ปั๊มน้ำ เครื่องผสม ระบบลำเลียง ที่มีการเปลี่ยนแปลงโหลดไฟฟ้าน้อย)	โครงสร้างที่แข็งแรงและเรียบง่าย ประเภท 3 เฟสให้ประสิทธิภาพสูงและคุณสมบัติการสตาร์ทที่ดี ส่วนประเภท 1 เฟสติดตั้งสายไฟได้ง่าย	ไม่เหมาะสำหรับการเร่งความเร็ว/ความหน่วงในระดับสูง หรือการกลับทางเดินหน้าถอยหลังบ่อยครั้ง	6 ถึง 200W	LINK	LINK	—
มอเตอร์แบบกลับทางได้	EA-RM	[การทำงานเดินหน้า/ถอยหลังบ่อยครั้ง] การวางตำแหน่ง, การเคลื่อนที่แบบลูกสูบชัก, การใช้งานแบบผลัก	ตอบสนองการกลับทิศทางได้อย่างยอดเยี่ยม ลดการวิ่งเกินตำแหน่ง	เกิดความร้อนสูง จึงมีการกำหนดอัตราการใช้งานระยะสั้น (เช่น 30 นาที)	6 ถึง 120W	LINK	LINK	—
มอเตอร์แบบมีเบรค	EA-BM	[การหยุดค้าง/การหยุดคงที่] การยก การขนส่งในแนวตั้ง การหยุดเพื่อความปลอดภัย	หยุดและค้างตำแหน่งทันทีเมื่อปิดไฟ และยังคงรักษาตำแหน่งแม้ในกรณีไฟฟ้าดับ	มีข้อจำกัดเกี่ยวกับเครื่องวัดความถี่ในการหยุดและสภาพแวดล้อมอุณหภูมิ	6 ถึง 200W	LINK	LINK	—
มอเตอร์ควบคุมความเร็ว	EA-AM	[ควบคุมความเร็ว] ควบคุมการไหล, เครื่องควบคุมความตึง, การป้อนแบบซิงโครนัส, การเปลี่ยนแปลงการตั้งค่าบ่อยครั้ง	ดีไซน์แบบรวมตัวควบคุมเพื่อความสะดวกในการเดินสาย พร้อมช่วงความเร็วที่ปรับได้กว้าง	มีความเสี่ยงต่อการเกิดความร้อนสูงเกินไประหว่างการทำงานต่อเนื่องที่ความเร็วต่ำมาก	6 ถึง 200W	LINK	LINK	LINK
มอเตอร์ควบคุมปริมาณลมแบบกลับด้านได้	EA-ARM	[ควบคุมปริมาณลม + กลับทิศทาง] การวางตำแหน่ง, การเคลื่อนที่แบบเครื่องสูบน้ำแบบลูกสูบชัก, การใช้งานแบบผลักที่ต้องการปรับความเร็วได้	รวมความสามารถในการควบคุมปริมาณลมและการกลับทิศทางไว้ในอุปกรณ์เดียว	ต้องพิจารณารอบการทำงานและขีดจำกัดความร้อนเมื่อใช้งานต่อเนื่อง	25 ถึง 120W	*	*	LINK
มอเตอร์ควบคุมความเร็วพร้อมเบรก	EA-ABM	[ตัวควบคุมปริมาณลม +เบรก] สำหรับการขนส่งในแนวตั้งและการยกที่ต้องการปรับความเร็วและการหยุดตำแหน่ง	สามารถปรับความเร็วได้ในขณะที่ยังคงประสิทธิภาพการหยุดที่ปลอดภัยและมั่นคง	ไม่เหมาะสำหรับการใช้งานต่อเนื่องภายใต้สภาวะเบรกหนัก	25 ถึง 200W	*	*	LINK
มอเตอร์แรงบิด	EA-TM	[การควบคุมความตึง] สำหรับงานม้วน งานป้อน และงานกดที่ต้องการรักษาความตึงหรือแรงกดให้คงที่	รักษาแรงบิดสูงได้แม้ในความเร็วต่ำหรือเกือบหยุดนิ่ง	เกิดความร้อนสูง → ควรใช้งานภายในค่ากำลังแรงบิดต่อเนื่องและจัดให้มีการระบายความร้อน	3 ถึง 20W	LINK	—	—

*: กำหนดวางจำหน่ายหลังจากการผลิตเว็บไซต์ในวันที่ 26 มีนาคม

Drawing แสดงโครงร่าง

หน้าลิงค์ที่มีขนาดภายนอกและข้อมูลการเดินสายไฟสามารถใช้งานได้ โปรดดูที่ด้านบนของหน้าในส่วน "รายละเอียดผลิตภัณฑ์"

<พร้อมกล่องขั้ว RC (เพลากลวง)>

<พร้อมกล่องขั้ว RT (เพลาแข็ง)>

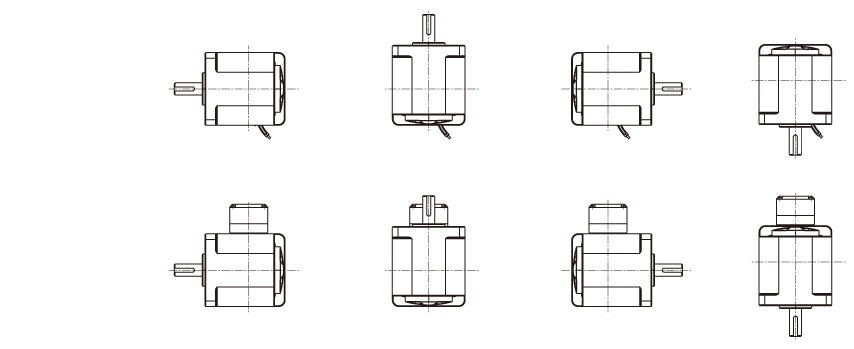

<ทิศทางขดลวด>

○ ซีรีส์มุมฉาก - ชนิดสายนำไฟฟ้า - ชนิดกล่องเทอร์มินอล

รุ่นมาตรฐานหมุน 90° หมุน 180° หมุนย้อนกลับ 90°
D1D2D3D4

*หากไม่ได้ระบุทิศทางขดลวด จะเลือกเป็น D1 โดยอัตโนมัติ

ตารางแสดงรายละเอียดจำเพาะ

โปรดเลือกหมายเลขรุ่นและพารามิเตอร์ตามตัวเลือกด้านล่างก่อนทำการสั่งซื้อ

		ชนิด		หน้าแปลนเลขที่ + W	—	รูปทรงปลายเพลา	—	อินพุต V รหัส	—	ตัวเลือกเพิ่มเติม พัดลมระบายความร้อน / กล่องเทอร์มินอล	—	ตัวเลือกเพิ่มเติม การเลือกหัวเฟือง/เกียร์		ตัวเลือกเพิ่มเติม อัตราทด	—	ตัวเลือกเพิ่มเติม ทิศทางขดลวด
		EA-RM		5040	—	GU	—	C	—	T	—	RC		30	—	D1

○ มอเตอร์


ชนิด	หน้าแปลน หมายเลข + W		เอาต์พุต อุปกรณ์แหล่งจ่าย [W]	รูปทรงปลายเพลา	รหัสแรงดันขาเข้า	พัดลมระบายความร้อน	กล่องเทอร์มินอล	หัวเกียร์	ทิศทางของขดลวด


มอเตอร์แบบกลับด้านได้ EA-RM	4025	□80	25	GN: เฟือง/เกียร์ GN	[4 ขั้ว] A: 1 เฟส 110 V, 50/60 Hz, 4 ขั้ว E: 1 เฟส 110/120 V, 60 Hz, 4 ขั้ว C: 1 เฟส 220/230 V, 50 Hz, 4 ขั้ว H: 1 เฟส 220/230 V, 60 Hz, 4 ขั้ว	ไม่มี	T: กล่องเทอร์มินอล *หากไม่ได้เลือก จะเป็นแบบสายนำไฟฟ้า	RC: เพลากลวง RT: เพลาแข็ง (อัตราทด) 3 ถึง 180	D1: มาตรฐาน D2: หมุน 90° D3: หมุน 180° D4: หมุนย้อนกลับ 90° *หากไม่ได้เลือก จะเป็น D1
	5040	□90	40	GU: เฟือง/เกียร์ GU		ไม่มี
	5060		60			F : พร้อมพัดลมระบายความร้อน
	5090		90			F : พร้อมพัดลมระบายความร้อน
	5120		120			F : พร้อมพัดลมระบายความร้อน

ค่าที่แสดงสำหรับแรงบิดที่กำหนดและแรงบิดเริ่มต้นถูกวัดจากการทำงานโดยไม่มีการติดตั้งเบรกแรงเสียดทาน

เมื่อมอเตอร์ได้รับการรับรองตามมาตรฐานความปลอดภัยต่าง ๆ ชื่อรุ่นบนแผ่นป้ายชื่อจะเป็นชื่อรุ่นที่ได้รับการรับรอง

เมื่ออุณหภูมิของมอเตอร์ลดลง ตัวป้องกันความร้อนจะปิดวงจรและมอเตอร์จะเริ่มทำงานอีกครั้ง โปรดตรวจสอบให้แน่ใจว่าปิดมอเตอร์ก่อนทำการตรวจสอบ

หมายเหตุ: " - A" หมายถึงแรงดันไฟฟ้า 110 โวลต์ ค่า ตัวเก็บประจุ สำหรับงานประกอบเป็นไปตามที่ระบุบนฉลาก

ภาพรวม สเปค

○ การกำหนดค่าต่อเนื่องของมอเตอร์

❶ (2)			(3)	❹
หมายเลขรุ่น	ขนาดหน้าแปลน	เอาต์พุต อุปกรณ์แหล่งจ่าย [W]	รูปทรงปลายเพลา	อินพุต V รหัส	แรงดันไฟฟ้า	ความถี่	กระแสไฟฟ้า	แรงบิด เริ่มต้น	แรงบิด พิกัด	ความเร็ว พิกัด	ตัวเก็บประจุ
					แรงดันไฟฟ้า	ความถี่	กระแสไฟฟ้า	แรงบิด เริ่มต้น	แรงบิด พิกัด	ความเร็ว พิกัด	ตัวเก็บประจุ
					[V]	[Hz]	[ A ]	[mN⋅m]	[mN⋅m]	[r/minute]	[µF]
EA-RM4025	□80	25	[พีเนียน/เฟืองตรง/เฟืองขับ] - GN	- A	1ph 100	50	0.59	160	200	1,250	10.0
				- A	1ph 100	60	0.69	140	165	1,550	10.0
				- E	1ph 110	60	0.45	140	165	1,550	8.0
				- E	1ph 120	60	0.50	140	165	1,550	8.0
				- C	1ph 220	50	0.29	140	200	1,250	2.2
				- C	1ph 230	50	0.30	160	200	1,250	2.2
				- H	1ph 220	60	0.35	140	165	1,550	2.2
				- H	1ph 230	60	0.35	140	165	1,550	2.2
EA-RM5040	□90	40	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	0.78	300	315	1,250	15.0
				- A	1ph 100	60	1.05	300	260	1,550	15.0
				- E	1ph 110	60	0.79	260	260	1,550	12.0
				- E	1ph 120	60	0.80	260	260	1,550	12.0
				- C	1ph 220	50	0.45	270	315	1,250	3.0
				- C	1ph 230	50	0.45	270	315	1,250	3.0
				- H	1ph 220	60	0.45	270	260	1,550	3.0
				- H	1ph 230	60	0.45	270	260	1,550	3.0
EA-RM5060	□90	60	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	1.26	470	470	1,250	25.0
				- A	1ph 100	60	1.70	470	380	1,550	25.0
				- E	1ph 110	60	1.05	330	380	1,550	15.0
				- E	1ph 120	60	1.05	380	380	1,550	15.0
				- C	1ph 220	50	0.55	420	470	1,250	4.5
				- C	1ph 230	50	0.60	460	470	1,250	4.5
				- H	1ph 220	60	0.55	420	380	1,550	4.5
				- H	1ph 230	60	0.60	460	380	1,550	4.5
EA-RM5090	□90	90	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	1.78	600	700	1,250	30.0
				- A	1ph 100	60	2.35	600	570	1,550	30.0
				- E	1ph 110	60	1.72	550	570	1,550	25.0
				- E	1ph 120	60	1.72	600	570	1,550	25.0
				- C	1ph 220	50	0.82	560	700	1,250	6.0
				- C	1ph 230	50	0.81	560	700	1,250	6.0
				- H	1ph 220	60	0.81	560	560	1,550	6.0
				- H	1ph 230	60	0.80	560	560	1,550	6.0
EA-RM5120	□90	120	[พีเนียน/เฟืองตรง/เฟืองขับ] - GU	- A	1ph 100	50	2.25	700	930	1,250	35.0
				- A	1ph 100	60	2.85	700	750	1,550	35.0
				- E	1ph 110	60	1.90	650	750	1,550	30.0
				- E	1ph 120	60	1.90	720	750	1,550	30.0
				- C	1ph 220	50	1.15	720	930	1,250	8.0
				- C	1ph 230	50	1.15	720	930	1,250	8.0
				- H	1ph 220	60	1.20	720	750	1,550	8.0
				- H	1ph 230	60	1.20	720	750	1,550	8.0

○ ตารางแรงบิดมอเตอร์ AC
· กรอกอัตราทดในช่อง (□) ภายในชื่อรุ่น
· ความเร็วจะถูกคำนวณโดยการนำความเร็วซิงโครนัสของมอเตอร์ (50 เฮิร์ต: 1500 รอบ/นาที, 60 เฮิร์ต: 1800 รอบ/นาที) หารด้วยอัตราทด
ความเร็วจริงจะน้อยกว่าค่าที่แสดง 2% ถึง 20% ขึ้นอยู่กับขนาดของโหลดไฟฟ้า

	หน่วยแรงบิดที่อนุญาต
	อัตราทด		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60	75	90	100	120	150	180
ประเภท (มอเตอร์/หัวเกียร์)	50 เฮิร์ต	ความเร็ว รอบ/นาที	500	417	300	250	200	166	150	120	100	83	75	60	50	42	37	30	25	20	16	15	12	10	8
ประเภท (มอเตอร์/หัวเกียร์)	60 Hz	ความเร็ว รอบ/นาที	600	500	360	300	240	200	180	144	120	100	90	72	60	50	45	36	30	24	20	18	15	12	10
EA-RM4025-GN-** - RC/RT□	50 เฮิร์ต	N⋅m	0.31	—	0.52	—	0.99	1.04	1.16	1.64	1.97	2.09	2.32	3.29	3.95	4.73	—	6.58	7.10	8.00	8.00	8.00	8.00	8.00	8.00
	50 เฮิร์ต	kgf・cm	3.07	—	5.12	—	10.1	10.2	11.4	16.8	20.1	20.5	22.7	33.5	40.3	48.3	—	67.1	72.5	80.0	80.0	80.0	80.0	80.0	80.0
	60 Hz	N⋅m	0.26	—	0.44	—	0.80	0.87	0.97	1.33	1.59	1.74	1.93	2.65	3.18	3.82	—	5.30	5.73	7.16	8.00	8.00	8.00	8.00	8.00
	60 Hz	kgf・cm	2.56	—	4.26	—	8.12	8.53	9.48	13.5	16.2	17.1	19.0	27.1	32.5	39.0	—	54.1	58.4	73.0	80.0	80.0	80.0	80.0	80.0
EA-RM5040-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	0.50	0.60	0.84	1.00	1.58	1.67	1.86	2.63	3.16	3.34	3.71	5.26	6.31	6.80	—	9.50	11.4	14.2	17.0	18.9	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	4.91	5.89	8.19	9.82	16.1	16.4	18.2	26.8	32.2	32.8	36.4	53.7	64.4	70.0	—	97.0	116	145	174	193	200	200	200
	60 Hz	N⋅m	0.42	0.50	0.70	0.84	1.27	1.39	1.55	2.12	2.55	2.78	3.09	4.24	5.09	5.50	—	7.64	9.16	11.5	13.7	15.3	18.3	20.0	20.0
	60 Hz	kgf・cm	4.09	4.91	6.82	8.19	13.0	13.7	15.2	21.6	26.0	27.3	30.3	43.3	51.9	56.1	—	77.9	93.5	117	140	156	187	200	200
EA-RM5060-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	0.75	0.90	1.25	1.50	2.37	2.76	3.06	3.95	4.73	5.51	6.13	7.89	9.47	10.2	—	14.2	17.0	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	7.37	8.84	12.3	14.7	24.2	27.0	30.0	40.3	48.3	54.0	60.0	80.5	96.6	104	—	145	174	200	200	200	200	200	200
	60 Hz	N⋅m	0.63	0.75	1.04	1.25	1.91	2.30	2.55	3.18	3.82	4.59	5.11	6.36	7.64	8.25	—	11.5	13.7	17.2	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	6.14	7.37	10.2	12.3	19.5	22.5	25.0	32.5	39.0	45.0	50.0	64.9	77.9	84.1	—	117	140	175	200	200	200	200	200
EA-RM5090-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	1.13	1.35	1.88	2.26	3.55	3.76	4.18	5.92	7.10	7.52	8.35	11.8	14.2	15.3	—	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	11.1	13.3	18.4	22.1	36.2	36.8	40.9	60.4	72.5	73.7	81.9	121	145	157	—	200	200	200	200	200	200	200	200
	60 Hz	N⋅m	0.94	1.13	1.57	1.88	2.86	3.13	3.48	4.77	5.73	6.27	6.96	9.54	11.5	12.4	—	17.2	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	9.21	11.1	15.4	18.4	29.2	30.7	34.1	48.7	58.4	61.4	68.2	97.4	117	126	—	175	200	200	200	200	200	200	200
EA-RM5120-GU-** - RC/RT□	50 เฮิร์ต	N⋅m	1.50	1.80	2.51	3.01	4.73	5.01	5.57	7.89	9.47	10.0	11.1	15.8	18.9	20.0	—	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	50 เฮิร์ต	kgf・cm	14.7	17.7	24.6	29.5	48.3	49.1	54.6	80.5	96.6	98.3	109	161	193	200	—	200	200	200	200	200	200	200	200
	60 Hz	N⋅m	1.25	1.50	2.09	2.51	3.82	4.18	4.64	6.36	7.64	8.35	9.28	12.7	15.3	16.5	—	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0
	60 Hz	kgf・cm	12.3	14.7	20.5	24.6	39.0	40.9	45.5	64.9	77.9	81.9	91.0	130	156	168	—	200	200	200	200	200	200	200	200

คุณสมบัติของสินค้า

คุณสมบัติ 1: มอเตอร์กลับด้านได้มีเบรกแรงเสียดทานที่ด้านหลังของตัวเครื่อง ซึ่งออกแบบมาสำหรับการใช้งานที่ต้องการกลับทิศทางบ่อยครั้ง
แดมป์พร้อมสปริงจะกระทบกับจานขัดเบรกที่หมุนอยู่และให้แรงกดอย่างต่อเนื่อง
ฟังก์ชั่นของเบรกแรงเสียดทานมีดังนี้:
(1) เมื่อมีโหลดไฟฟ้าแบบแรงเสียดทาน จะช่วยเพิ่มความสามารถในการกลับทิศทางทันที
(2) ลดระยะเวลาการหมุนเกิน
(3) รักษาแรงบิดไว้ในบางลักษณะ (ประมาณ 10% ของพิกัดแรงบิด)

คุณสมบัติ 2: โปรดทราบว่าแรงบิดอาจต่ำกว่าค่าที่แสดงในตารางเล็กน้อยเมื่อเริ่มใช้งานครั้งแรก
โปรดเปลี่ยนทิศทางการหมุนของมอเตอร์ 1 เฟสหลังจากที่หยุดมอเตอร์แล้วเท่านั้น

คุณสมบัติ 3: มอเตอร์กลับทางได้ เช่นเดียวกับมอเตอร์เหนี่ยวนำ จะเริ่มทำงานด้วยคาปาซิเตอร์และมีลักษณะของแรงบิดเหมือนกับมอเตอร์เหนี่ยวนำ
แต่มอเตอร์กลับด้านได้ถูกออกแบบให้มีแรงบิดเริ่มต้นที่สูงกว่าเพื่อเพิ่มคุณสมบัติการกลับทิศทางทันที
