CUK Series กระบอกสูบติดตั้งอิสระฟรี ประเภทก้านสูบไม่หมุน ทำงานทางเดียว, สปริงดันกลับ/ยืด
แบรนด์ :
SMC
ข้อควรระวัง
- ■ สายผลิตภัณฑ์ของ SMC
หน้าเว็บสำหรับผลิตภัณฑ์ที่ไม่มีหน้าเว็บแต่ละหน้าใน พื้นที่ปฏิบัติงาน นี้จะได้รับการเผยแพร่ในรูปแบบเฉพาะกิจ - คลิกที่ แท็บ แค็ตตาล็อก [ข้อมูลมาตรฐาน] และอ้างถึงหน้า 1,581-1,672 สำหรับแค็ตตาล็อกแยกต่างหากสำหรับ สวิตช์อัตโนมัติ
- อ้างถึงแคตตาล็อกของผู้ผลิตสำหรับ สเปค และรายละเอียด วัสดุ
- ภาพสินค้าเป็นเพียงภาพตัวอย่างเท่านั้น โปรดดูรายละเอียดเพิ่มเติมในแคตาล็อกของผู้ผลิต
- บางรุ่นอาจไม่มีข้อมูล CAD data
รายละเอียดสินค้า
ชุดติดตั้งฟรีของ กระบอกลม ขนาดกะทัดรัด
[คุณสมบัติ]
· ประเภทก้านสูบไม่หมุน
· กระบอกลม ประหยัด กระบอกลม มีพื้นผิวหลายแบบที่สามารถติดตั้งโดยตรง
·ด้วย สวิตช์อัตโนมัติ
ฟรีติดตั้ง กระบอกสูบ, ชนิดแกนไม่หมุน, การแสดงสองครั้ง, สเปค แกนเดี่ยว
สเปค
| เส้นผ่านศูนย์กลางรูในท่อ (มิลลิเมตร) | 6 | 10 | 16 | 20 | 25 | 32 |
|---|---|---|---|---|---|---|
| ของไหล | อากาศ | |||||
| ความดัน พิสูจน์ | 1.05 MPa | |||||
| แรงดันใช้งานสูงสุด | 0.7 MPa | |||||
| ความดัน ใช้งานขั้นต่ำ | 0.23 MPa | 0.18 MPa | 0.16 MPa | |||
| อุณหภูมิแวดล้อมและ อุณหภูมิของไหล | ไม่มี สวิตช์อัตโนมัติ: -10°C ถึง 70°C (ไม่มีการแช่แข็ง) ด้วย สวิตช์อัตโนมัติ: -10 °C ถึง 60 °C (ไม่มีการแช่แข็ง) | |||||
| การหล่อลื่น | ไม่ต้องการ | |||||
| ความเร็วลูกสูบ | 50 ถึง 500 มม. / วินาที | |||||
| เบาะ * 1 | เบาะ ยาง ทั้งสองด้าน | |||||
| เกลียว | เกลียวนอก | |||||
| ความ ความเผื่อ ยาวของ สโตรค/ระยะเคลื่อนที่ | 0 ถึง +1.0 มม | |||||
| ความแม่นยำของโครงสร้างป้องกันการหมุน ก้าน * 2 | ±0.8° | ±0.5° | ||||
*1: ⌀6 แบบมี สวิตช์อัตโนมัติ ยางกันกระแทก ข้างเดียว
*2: ไม่มี โหลดไฟฟ้า; คันถูกดึงกลับ
โต๊ะวางชิ้นงาน สโตรค/ระยะเคลื่อนที่ มาตรฐาน

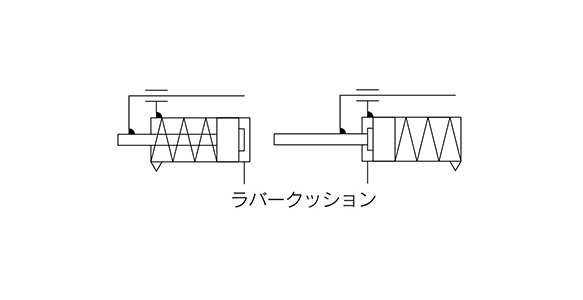

สัญลักษณ์
การแสดงเดี่ยว สปริง เทิร์น
การแสดงเดี่ยว สปริง ขยาย
| เส้นผ่านศูนย์กลางรูในท่อ (มิลลิเมตร) | สโตรค/ระยะเคลื่อนที่ มาตรฐาน (มิลลิเมตร) |
|---|---|
| 6, 10, 16, 20, 25, 32 | 5, 10, 15 |
สโตรค/ระยะเคลื่อนที่ ขั้นต่ำสำหรับ การ ติดตั้ง สวิตช์อัตโนมัติ
| จำนวน สวิตช์ อัตโนมัติที่ติดตั้ง | สวิตช์อัตโนมัติ | ||
|---|---|---|---|
| D-A9□/D-A9□V | D-M9□/D-M9□V | D-M9□W/D-M9□WV | |
| 1 ชิ้น | 5 | 5 | 5 |
| 2 ชิ้น | 10 | 5 | 10 |
(หน่วย: มิลลิเมตร)
น้ำหนัก / (): แสดงถึงค่าด้วย D-A93
| รุ่น | สโตรค/ระยะเคลื่อนที่ (มม.) | ||
|---|---|---|---|
| 5 | 10 | 15 | |
| C (D) UK6-□S C (D) UK6-□T | 28 (33) | 31 (41) | 34 (44) |
| C (D) UK10-□S C (D) UK10-□T | 43 (48) | 47 (57) | 55 (65) |
| C (D) UK16-□S C (D) UK16-□T | 60 (85) | 66 (90) | 81 (111) |
| C (D) UK20-□S C (D) UK20-□T | 113 (147) | 124 (164) | 153 (193) |
| C (D) UK25-□S C (D) UK25-□T | 212 (266) | 229 (288) | 271 (330) |
| C (D) UK32-□S C (D) UK32-□T | 331 (404) | 357 (435) | 422 (500) |
(หน่วย: ก.)
