ข้อมูลจำเพาะ / ขนาด
-
สายนำไฟฟ้า(มิลลิเมตร)
-
ความยาวรวมของเพลาเกลียว L(มิลลิเมตร)
-
ประเภทปลาย เพลา
- รุ่น BK
- รุ่น EK
-
ชนิด
- C-TBSB
- C-TBSE
-
CAD
- 2D
- 3D
วันจัดส่ง
-
- ทั้งหมด
- 10 วันหรือน้อยกว่า

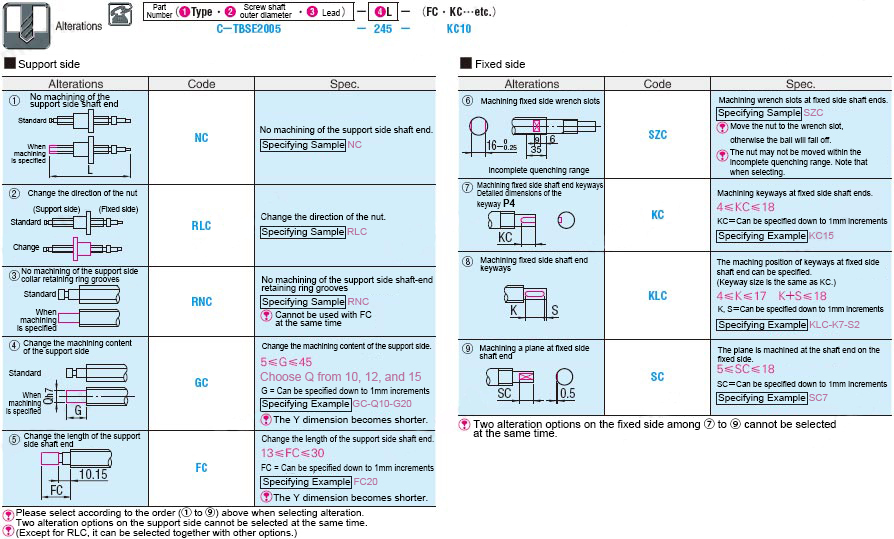

ระบุการเปลี่ยนแปลง
บอลส สกรู แบบรีด ขนาดเส้นผ่านศูนย์กลางเพลา เพลา 20 สายนำไฟฟ้า 5/10/20 เกรด ความแม่นยำ C7
คลิกภาพเพื่อขยาย
เลื่อน เมาส์ ไปเหนือภาพเพื่อซูม หรือคลิกภาพเพื่อขยาย
คุณสามารถเพิ่มได้ถึง 6 รายการต่อหมวดหมู่เพื่อเปรียบเทียบรายการ
แบรนด์ :
MiSUMi C- ค่า
รหัสสินค้า :
คัดลอกลิงค์รหัสสินค้า
คัดลอกลิงค์รหัสสินค้าสำเร็จ.
-
- ราคา :
- ---
-
- จำนวน :
-
-
- จำนวนวันจัดส่ง :
- ---
-
- รวม :
- ---
เลือกรหัสสินค้าเพื่อสั่งซื้อทันที/ ใส่ในรถเข็น
ผลิตภัณฑ์ที่คล้ายคลึงกัน
ดาวน์โหลดรายละเอียดผลิตภัณฑ์รายละเอียดสินค้า
- บอลสกรูแบบรีด เส้นผ่านศูนย์กลางเพลาขนาด 20mm, ระยะลีด 5/10/20, ระดับความแม่นยำ C7 จากMISUMI.
- สินค้านี้เป็นทางเลือกรุ่นประหยัดที่นำเสนอโดย MISUMI
- สามารถเลือกรูปทรงปลายเพลาได้สองชนิด, ปลายเพลาชนิด BK (C-TBSE) และปลายเพลาชนิด EK (C-TBSB).
- ความยาวรวมของเพลา สามารถกำหนดได้ตั้งแต่ 200mm ถึง 2000mm (ปรับขึ้นได้ทีละ 1mm)
- ขนาดเส้นผ่านศูนย์กลางภายนอกของเพลาคือ 20mm
- สามารถเลือกระยะลีดได้ 3 ขนาด 5mm, 10mm, 20 mm
- ทิศทางการหมุนของลีดคือวนขวา
ภาพรวมสินค้าบอลสกรู
1. สินค้านี้คือบอลสกรูแบบรีด C7 ไม่อัดแรงมาล่วงหน้า เหมาะสำหรับกลไกการป้อนที่จำเป็นต้องมีการกำหนดตำแหน่งหลายจุด
2. ใช้นัทมาตรฐานเพื่อตอบสนองต่อความต้องการการประหยัดพื้นที่
3. ส่วนปลายเพลาของสกรูผ่านกระบวนการตัดแต่งตามรายละเอียดจำเพาะมาตรฐาน จึงสามารถใช้ได้กับชุดยึดบอลสกรูได้ทันทีโดยไม่ต้องทำการตัดแต่งใหม่อีกครั้ง หากส่วนปลายเพลาจำเป็นต้องมีการดัดแปลงเพิ่ม ให้กำหนดค่าต่างๆ ตามค่าในแคตตาล็อก
4. การใช้งานร่วมกับชุดยึดบอลสกรู รุ่นอีโคโนมี่ ของ MISUMI จะให้ผลลัพธ์ที่ดีกว่า
2. ใช้นัทมาตรฐานเพื่อตอบสนองต่อความต้องการการประหยัดพื้นที่
3. ส่วนปลายเพลาของสกรูผ่านกระบวนการตัดแต่งตามรายละเอียดจำเพาะมาตรฐาน จึงสามารถใช้ได้กับชุดยึดบอลสกรูได้ทันทีโดยไม่ต้องทำการตัดแต่งใหม่อีกครั้ง หากส่วนปลายเพลาจำเป็นต้องมีการดัดแปลงเพิ่ม ให้กำหนดค่าต่างๆ ตามค่าในแคตตาล็อก
4. การใช้งานร่วมกับชุดยึดบอลสกรู รุ่นอีโคโนมี่ ของ MISUMI จะให้ผลลัพธ์ที่ดีกว่า
คุณสมบัติผลิตภัณฑ์บอลสกรู
1. ถึงแม้ว่าบอลสกรูจะเป็น รุ่นอีโคโนมี่ แต่สินค้าจะใช้มาตรฐานการตรวจสอบเดียวกันกับสินค้ามาตรฐานของ MISUMI ซึ่งจะตรวจสอบคุณภาพของสินค้าก่อนจัดส่งออกจากโรงงาน เพื่อมอบสินค้าที่เป็นไปตามรายละเอียดจำเพาะต่างๆ ในแคตตาล็อกให้แก่ผู้ใช้งาน
2. ไม่ต้องทำการลากขึ้นรูป ช่วยประหยัดเวลาที่ใช้ในกระบวนการลากขึ้นรูป จัดส่งเร็วสุดภายใน 6 วัน
3. มีรายละเอียดจำเพาะบอลสกรูส่วนปลายเพลาให้เลือกใช้หลากหลายเพื่อตอบสนองต่อความต้องการด้านต่างๆ
2. ไม่ต้องทำการลากขึ้นรูป ช่วยประหยัดเวลาที่ใช้ในกระบวนการลากขึ้นรูป จัดส่งเร็วสุดภายใน 6 วัน
3. มีรายละเอียดจำเพาะบอลสกรูส่วนปลายเพลาให้เลือกใช้หลากหลายเพื่อตอบสนองต่อความต้องการด้านต่างๆ
Drawing ระบุขนาดบอลสกรู
Drawing สินค้าบอลสกรู (หน่วย: มม.)
สินค้าที่เกี่ยวข้องบอลสกรู
| บอลสกรู รุ่น | (รุ่นอีโคโนมี่) ชุดยึดบอลสกรู ชนิดสี่เหลี่ยมมาตรฐาน | (รุ่นอีโคโนมี่) ชุดยึดบอลสกรู ชนิดทรงกลม | ||
| รุ่นด้านยึดอยู่กับที่ | รุ่นด้านตุ๊กตา | รุ่นด้านยึดอยู่กับที่ | รุ่นด้านตุ๊กตา | |
| C-TBSE | C-TEK15 | C-TEF15 | C-TFK15 | C-TFF15 |
 |  |  |  | |
| บอลสกรู รุ่น | (รุ่นอีโคโนมี่) ชุดยึดบอลสกรู ชนิดสี่เหลี่ยม ระยะพิตช์แคบ | ||
| รุ่นด้านยึดอยู่กับที่ | รุ่นด้านตุ๊กตา | ||
| C-TBSB | C-TBK15 | C-TBF15 | |
 |  | ||
ข้อควรระวังการใช้บอลสกรู
■ การเลือกใช้และข้อควรระวังในการใช้งานบอลสกรู
● การหมุนนัทด้วยมืออาจไม่ราบรื่น แต่จะไม่ส่งผลต่อความเที่ยงตรงในการกำหนดตำแหน่ง ทำให้เป็นสินค้าที่เหมาะสำหรับใช้เป็นกลไกป้อนผ่านการกำหนดตำแหน่งหลายจุด ใช้งานได้ไร้กังวล
● หากการทำงานต้องการค่าหนีศูนย์ต่ำ (อุปกรณ์ตัดเฉือนและอื่น) กรุณาใช้สินค้ามาตรฐานจาก MISUMI
หากมีเสียงรบกวนมากเกินหรือมีเสียงแหลมและรุนแรง กรุณาตรวจสอบให้แน่ใจว่าความแม่นยำในการติดตั้งของสกรูและรายละเอียดจำเพาะของชิ้นส่วนโดยรอบต่างๆ เช่น มอเตอร์และคัปปลิ้ง มีความเหมาะสมดีแล้ว
● จาระบีสบู่ลิเธียม ใช้ SHC32 (สีแดง)
ระวังอย่าให้นัทเคลื่อนเกินช่วงการเคลื่อนที่ของนัทของบอลสกรูหรือหลุดออกจากเพลาสกรู มิฉะนั้นตัวบอลอาจหลุดออกและชิ้นส่วนหมุนเวียนของตัวบอลอาจได้รับความเสียหาย
● บอลสกรูและนัทที่วางบนพื้นผิวที่มีความเอียงอาจร่วงหล่นเนื่องจากน้ำหนัก ให้ระมัดระวังถึงจุดดังกล่าวด้วยเช่นกัน
● สินค้านี้เป็นสินค้าชนิดผ่านการตัดแต่ง จึงมีรอยมีดตัดและลักษณะภายนอกจะมีส่วนที่สีแตกต่างกัน รอยขีดข่วนเล็กน้อยหรือการเปลี่ยนสีที่ไม่ส่งผลกระทบต่อการใช้งานและการทำงานหลักจะเป็นเรื่องที่ปกติ ใช้งานได้ไร้กังวล
■ ข้อควรระวังในออกแบบและการประกอบชิ้นส่วนโดยรอบและบอลสกรู
บอลสกรูเป็นส่วนประกอบสำหรับรับโหลดตามแนวแกนเท่านั้น หากอยู่ภายใต้โหลดแนวรัศมีหรือโหลดโมเมนต์ อาจทำให้เลื่อนสไลด์ได้ไม่ดี เกิดการสั่นสะเทือน หรือเกิดเสียงผิดปกติ และทำให้อายุการใช้งานสั้นลง
สาเหตุคือ บอลสกรูที่รับโหลดแนวรัศมีและโหลดโมเมนต์จะทำให้แกนเกิดการเบี่ยงเบนและทำให้ความขนานของชิ้นส่วนโดยรอบมีความผิดพลาด ดังนั้น จึงจำเป็นต้องปรับแก้การออกแบบและประกอบชิ้นส่วนโดยรอบบองบอลสกรูใหม่เพื่อป้องกันการเกิดข้อผิดพลาดดังกล่าว
● การเบี่ยงเบนของแกนของบอลสกรูและชุดยึดบอลสกรู (รูปที่ 1)
- การเบี่ยงเบนของแกน คือการเบี่ยงเบนของบอลสกรูที่ยึดด้วยด้านของชุดยึดบอลสกรูและตลับลูกปืนของชุดยึดบอลสกรูด้านรับแรง
- ค่าที่ยอมรับได้ของการเบี่ยงเบนของแกนคือ 20μ หรือน้อยกว่า (ค้าอ้างอิง)
● ความขนานระหว่างบอลสกรูและลิเนียร์ไกด์ (รูปที่ 2)
- ความผิดพลาดของความขนานหมายถึง การเอียงของบอลสกรูในทิศทางขึ้น-ลงหรือซ้าย-ขวา โดยวัดอ้างอิงกับลิเนียร์ไกด์
- ค่าความเอียงที่ยอมรับได้จะน้อยกว่า 1/2000 (รูปที่ 3)
● ข้อควรระวังในการประกอบ
หากพบว่ามีเสียงผิดปกติในระหว่างการใช้งานบอลสกรูหรือมีการติดขัดในระหว่างการเคลื่อนที่หลังการประกอบ กรุณาคลายส่วนเชื่อมต่อของชิ้นส่วนต่างๆ ออกก่อนดำเนินการต่อ ทำการปรับแก้และประกอบใหม่อีกครั้งหลังจากมีการเคลื่อนที่ที่ราบรื่น
- ข้อผิดพลาดในทิศทางซ้ายและขวาของชุดยึดบอลสกรู (รูปที่ 1)
- ความผิดพลาดของความขนานของลิเนียร์ไกด์และบอลสกรู (รูปที่ 2)
- การยึดโต๊ะทำงานและตัวยึดนัท
- การยึดนัทของบอลสกรูและตัวยึดนัท
● การหมุนนัทด้วยมืออาจไม่ราบรื่น แต่จะไม่ส่งผลต่อความเที่ยงตรงในการกำหนดตำแหน่ง ทำให้เป็นสินค้าที่เหมาะสำหรับใช้เป็นกลไกป้อนผ่านการกำหนดตำแหน่งหลายจุด ใช้งานได้ไร้กังวล
● หากการทำงานต้องการค่าหนีศูนย์ต่ำ (อุปกรณ์ตัดเฉือนและอื่น) กรุณาใช้สินค้ามาตรฐานจาก MISUMI
หากมีเสียงรบกวนมากเกินหรือมีเสียงแหลมและรุนแรง กรุณาตรวจสอบให้แน่ใจว่าความแม่นยำในการติดตั้งของสกรูและรายละเอียดจำเพาะของชิ้นส่วนโดยรอบต่างๆ เช่น มอเตอร์และคัปปลิ้ง มีความเหมาะสมดีแล้ว
● จาระบีสบู่ลิเธียม ใช้ SHC32 (สีแดง)
ระวังอย่าให้นัทเคลื่อนเกินช่วงการเคลื่อนที่ของนัทของบอลสกรูหรือหลุดออกจากเพลาสกรู มิฉะนั้นตัวบอลอาจหลุดออกและชิ้นส่วนหมุนเวียนของตัวบอลอาจได้รับความเสียหาย
● บอลสกรูและนัทที่วางบนพื้นผิวที่มีความเอียงอาจร่วงหล่นเนื่องจากน้ำหนัก ให้ระมัดระวังถึงจุดดังกล่าวด้วยเช่นกัน
● สินค้านี้เป็นสินค้าชนิดผ่านการตัดแต่ง จึงมีรอยมีดตัดและลักษณะภายนอกจะมีส่วนที่สีแตกต่างกัน รอยขีดข่วนเล็กน้อยหรือการเปลี่ยนสีที่ไม่ส่งผลกระทบต่อการใช้งานและการทำงานหลักจะเป็นเรื่องที่ปกติ ใช้งานได้ไร้กังวล
■ ข้อควรระวังในออกแบบและการประกอบชิ้นส่วนโดยรอบและบอลสกรู
บอลสกรูเป็นส่วนประกอบสำหรับรับโหลดตามแนวแกนเท่านั้น หากอยู่ภายใต้โหลดแนวรัศมีหรือโหลดโมเมนต์ อาจทำให้เลื่อนสไลด์ได้ไม่ดี เกิดการสั่นสะเทือน หรือเกิดเสียงผิดปกติ และทำให้อายุการใช้งานสั้นลง
สาเหตุคือ บอลสกรูที่รับโหลดแนวรัศมีและโหลดโมเมนต์จะทำให้แกนเกิดการเบี่ยงเบนและทำให้ความขนานของชิ้นส่วนโดยรอบมีความผิดพลาด ดังนั้น จึงจำเป็นต้องปรับแก้การออกแบบและประกอบชิ้นส่วนโดยรอบบองบอลสกรูใหม่เพื่อป้องกันการเกิดข้อผิดพลาดดังกล่าว
● การเบี่ยงเบนของแกนของบอลสกรูและชุดยึดบอลสกรู (รูปที่ 1)
- การเบี่ยงเบนของแกน คือการเบี่ยงเบนของบอลสกรูที่ยึดด้วยด้านของชุดยึดบอลสกรูและตลับลูกปืนของชุดยึดบอลสกรูด้านรับแรง
- ค่าที่ยอมรับได้ของการเบี่ยงเบนของแกนคือ 20μ หรือน้อยกว่า (ค้าอ้างอิง)
● ความขนานระหว่างบอลสกรูและลิเนียร์ไกด์ (รูปที่ 2)
- ความผิดพลาดของความขนานหมายถึง การเอียงของบอลสกรูในทิศทางขึ้น-ลงหรือซ้าย-ขวา โดยวัดอ้างอิงกับลิเนียร์ไกด์
- ค่าความเอียงที่ยอมรับได้จะน้อยกว่า 1/2000 (รูปที่ 3)
● ข้อควรระวังในการประกอบ
หากพบว่ามีเสียงผิดปกติในระหว่างการใช้งานบอลสกรูหรือมีการติดขัดในระหว่างการเคลื่อนที่หลังการประกอบ กรุณาคลายส่วนเชื่อมต่อของชิ้นส่วนต่างๆ ออกก่อนดำเนินการต่อ ทำการปรับแก้และประกอบใหม่อีกครั้งหลังจากมีการเคลื่อนที่ที่ราบรื่น
- ข้อผิดพลาดในทิศทางซ้ายและขวาของชุดยึดบอลสกรู (รูปที่ 1)
- ความผิดพลาดของความขนานของลิเนียร์ไกด์และบอลสกรู (รูปที่ 2)
- การยึดโต๊ะทำงานและตัวยึดนัท
- การยึดนัทของบอลสกรูและตัวยึดนัท
ตัวอย่างการใช้งานบอลสกรู
กลไกป้อนระบบอัตโนมัติ (ป้อนชิ้นงานโดยการเคลื่อนที่และการกำหนดตำแหน่งของตัวสไลด์ซึ่งขับเคลื่อนด้วยบอลสกรูผ่านสเต็ปปิ้งมอเตอร์)
ตารางรายละเอียดจำเพาะบอลสกรู
รหัสสินค้า
- Incomplete part number.
โปรดใช้การเลือกด้วยมือซ้ายเพื่อกรอก รหัสสินค้า
Loading...
| รหัสสินค้า |
|---|
| C-TBSB2005-[200-2000/1] |
| C-TBSB2010-[200-2000/1] |
| C-TBSB2020-[200-2000/1] |
| C-TBSE2005-[200-2000/1] |
| C-TBSE2010-[200-2000/1] |
| C-TBSE2020-[200-2000/1] |
| รหัสสินค้า | ราคา | ชื่อสินค้า | จำนวนคำสั่งซื้อขั้นต่ำ | ส่วนลดปริมาณ | วันจัดส่ง | สายนำไฟฟ้า (มิลลิเมตร) | ความยาวรวมของเพลาเกลียว L (มิลลิเมตร) | ประเภทปลาย เพลา | ด้าน ยึดอยู่กับที่ ของชุดประกอบ ตลับลูกปืน/รองลื่น แบบเหลี่ยม (ซื้อแยกต่างหาก) | ด้านรองรับส่วนประกอบรองรับสี่เหลี่ยม (ซื้อแยกต่างหาก) | ด้าน ยึดอยู่กับที่ ของการประกอบ ตลับลูกปืน/รองลื่น แบบกลม (ซื้อแยกต่างหาก) | ด้าน อุปกรณ์รองรับท่อ ของชุดประกอบตัว อุปกรณ์รองรับท่อ ทรงกลม (ซื้อแยกต่างหาก) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
- | ECONOMY ROLLED BALL SCREWS | 1 ชิ้น | 10 วัน | 5 | 200 ～ 2000 | รุ่น BK | C-TBK15 | C-TBF15 | - | - | ||
- | ECONOMY ROLLED BALL SCREWS | 1 ชิ้น | 10 วัน | 10 | 200 ～ 2000 | รุ่น BK | C-TBK15 | C-TBF15 | - | - | ||
- | ECONOMY ROLLED BALL SCREWS | 1 ชิ้น | 10 วัน | 20 | 200 ～ 2000 | รุ่น BK | C-TBK15 | C-TBF15 | - | - | ||
- | ECONOMY ROLLED BALL SCREWS | 1 ชิ้น | 10 วัน | 5 | 200 ～ 2000 | รุ่น EK | C-TEK15 | C-TEF15 | C-TFK15 | C-TFF15 | ||
- | ECONOMY ROLLED BALL SCREWS | 1 ชิ้น | 10 วัน | 10 | 200 ～ 2000 | รุ่น EK | C-TEK15 | C-TEF15 | C-TFK15 | C-TFF15 | ||
- | ECONOMY ROLLED BALL SCREWS | 1 ชิ้น | 10 วัน | 20 | 200 ～ 2000 | รุ่น EK | C-TEK15 | C-TEF15 | C-TFK15 | C-TFF15 |
กำลังโหลด …
ข้อมูลพื้นฐาน
| รุ่น | รีด | รูปทรง หน้าแปลน | รูปทรง แบบกลม สกรูตัวหนอน แฟลต 2 ชุด ที่ปลายทั้งสอง | เกรดความแม่นยำ | C7 |
|---|---|---|---|---|---|
| เพลา สกรู OD(Ø) | 20 |
- ข้อมูลรายละเอียดเฉพาะและขนาดอาจไม่ครอบคลุมในบางสินค้า. หากต้องการดูรายละเอียดเพื่มเติม ดู แคตตาล็อกผู้ผลิต .
คำถามที่พบบ่อย (FAQ)
- คำถาม: บอลสกรูแบบรีด รุ่นอีโคโนมี่ มีค่าขีดจำกัดช่วงอุณหภูมิขณะทำงานเท่าใด?
- ตอบ: บอลสกรูแบบรีด รุ่นอีโคโนมี่ มีค่าขีดจำกัดช่วงอุณหภูมิขณะทำงานที่ 80° การใช้งานเกินขีดจำกัดนี้จะทำให้ส่วนไหลเวียนและซีลได้รับความเสียหาย รวมถึงทำให้ส่วนนัทและเพลาสกรูเกิดการเสียรูป และส่งผลต่ออายุการใช้งาน
- คำถาม: ควรทำอย่างไรหากมีเสียงรบกวนผิดปกติเกิดขึ้นขณะใช้งาน?
- ตอบ: MISUMI ไม่รับประกันว่าจะไม่มีเสียงรบกวนผิดปกติดังขึ้นในระหว่างการใช้งาน หากมีเสียงรบกวนผิดปกติ กรุณาตรวจสอบความแม่นยำในการติดตั้งและการเลือกชิ้นส่วนโดยรอบว่าเหมาะสมหรือไม่ กรุณาคลายชิ้นส่วนต่างๆ ก่อนทำการปรับตั้งอีกครั้ง โปรดดู "ข้อควรระวัง" สำหรับรายละเอียด
- คำถาม: การใช้มือหมุนนัทแล้วรู้สึกติดขัดเป็นเรื่องปกติหรือไม่?
- ตอบ: ถือว่าเป็นเรื่องปกติ เนื่องจากสินค้าเป็นบอลสกรูแบบรีด จึงไม่ได้ผ่านการทดสอบการใช้งานเบื้องต้นก่อนจัดส่งออกจากโรงงาน การติดขัดจะเริ่มหายไปหลังจากการใช้งานภายใต้เงื่อนไขของความแม่นยำการติดตั้งไประยะหนึ่ง หากการติดขัดทำให้มอเตอร์ไม่สามารถขับเคลื่อนได้ กรุณาติดต่อ MISUMI
