ท็อกเกิ้ลแคลมป์แนวนอน แบบแรงกดลงค้าง 1000N มาตรฐาน

คลิกภาพเพื่อขยาย

เลื่อน เมาส์ ไปเหนือภาพเพื่อซูม หรือคลิกภาพเพื่อขยาย

คุณสามารถเพิ่มได้ถึง 6 รายการต่อหมวดหมู่เพื่อเปรียบเทียบรายการ

รหัสสินค้า :
  • เริ่ม :
    ฿ 178.04/หน่วย
  • จำนวน :
  • จำนวนวันจัดส่ง :
    ---
  • รวม :
    ---

เลือกรหัสสินค้าเพื่อสั่งซื้อทันที/ ใส่ในรถเข็น

(i)ข้อควรระวัง

  • สีของHandleอาจจะคละกัน (แดงหรือเหลือง) ขึ้นอยู่กับล็อตการผลิต เนื่องจากระหว่างเปลี่ยนรุ่นจากสีแดงเป็นสีเหลือง อย่างไรก็ตาม สเปคทั้งสองเหมือนกัน
  • รูปภาพผลิตภัณฑ์ ใช้สำหรับอ้างอิงเท่านั้น สีของผลิตภัณฑ์จริงจะอาจแตกต่างกัน

รายละเอียดสินค้า

นี่คือสินค้าราคาประหยัด ที่ราคาถูกกว่าผลิตภัณฑ์พื้นฐานของมิซูมิ

ภาพรวมสินค้า
♢ ท็อกเกิ้ลแคลมป์แบบดันด้านข้าง รุ่นอีโคโนมี่จากมิซูมิ หรือรู้จักในอีกชื่อคือแคลมป์ดัน-ดึงไว ใช้กระบวนการผลิตแบบแม่พิมพ์แบบเชื่อมติดกัน ช่วยประหยัดต้นทุนอย่างเห็นได้ชัด
♢ ท็อกเกิ้ลแคลมป์ รู้จักในอีกชื่อคือแคลมป์วันทัชหรือแคลมป์ไว เป็นผลิตภัณฑ์แคลมป์สำหรับยึดชิ้นงานผ่านกลไกก้านต่อ สามารถใช้ได้กับกระบวนการต่างๆ มากมาย เช่น งานตรวจสอบ งานประกอบ งานตัดเฉือน และงานเชื่อมต่างๆ
♢ ท็อกเกิ้ลแคลมป์มีข้อได้เปรียบในเรื่องของความเรียบง่าย ความสะดวก และใช้งานได้รวดเร็ว รวมถึงความปลอดภัยและความยืดหยุ่นในการติดตั้ง เหมาะสำหรับการยึดตำแหน่งชิ้นงานที่จำเป็นต้องมีการเปลี่ยนตำแหน่งบ่อยครั้ง
♢ ท็อกเกิ้ลแคลมป์เป็นแคลมป์ที่ผสมผสานความเรียบง่ายและการใช้งานแบบแมนนวลที่มีความแน่น เข้ากับท็อกเกิ้ลแคลมป์ รุ่นอีโคโนมี่ ที่มีสัมผัสมือแน่นกว่าเดิม

Drawing ระบุขนาด
Drawing ระบุขนาดของท็อกเกิ้ลแคลมป์แนวนอน แบบแรงกดปิดคงที่ด้านล่าง 1000N (รุ่นอีโคโนมี่)
รหัสสินค้าC—LD—201C
วัสดุตัวสินค้าA3
วัสดุมือจับPVC
กระบวนการเตรียมผิวผิวสำเร็จชุบสังกะสีด้วยไฟฟ้าสีน้ำเงิน
แรงกดปิด (N)MAX 1000
น้ำหนัก (กรัม)140
มุมเปิดปิดแขน79°
มุมเปิดปิดมือจับ90°
อุปกรณ์เสริมโบลท์พร้อมยาง
โบลท์M6

คุณสมบัติผลิตภัณฑ์
คุณสมบัติสินค้า
♢ ท็อกเกิ้ลแคลมป์แนวนอน, ฐานหน้าแปลน, ราวแคลมป์ตัว U

การใช้งานสินค้า
> การผลิตอุปกรณ์เครื่องครัว, อุปกรณ์ทางการแพทย์ ยานยนต์ อุปกรณ์อิเล็กทรอนิกส์
> การผลิตอากาศยาน, แม่พิมพ์, การตัดเฉือน
> เหมาะสำหรับตัวยึดงานตรวจสอบ, ตัวยึดงานเชื่อม, ตัวยึดงานซ่อมแซม, ตัวยึดงานตัดเฉือน และตัวยึดร่วมงานอื่นๆ เป็นต้น
> สามารถใช้งานกับงานไม้หรืองาน DIY อื่นๆ ได้อย่างยืดหยุ่น

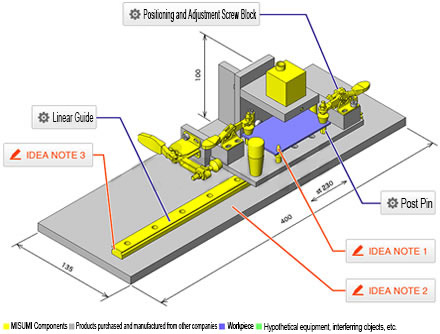

ตัวอย่างการใช้งาน
ตัวอย่างการใช้งานแคลมป์วันทัช
ตัวอย่างการใช้งานแคลมป์วันทัช

ข้อควรระวัง
<เกี่ยวกับการติดตั้ง> ยึดด้วยโบลท์หรือการเชื่อม
<เกี่ยวกับการดัดแปลง> โปรดทราบว่าการดัดแปลงมือจับมาตรฐานหรือราวแคลมป์จะส่งผลต่อความทนทานของตัวสินค้าอย่างรุนแรง
<ตำแหน่งล็อค> จำเป็นต้องสอดท็อกเกิ้ลแคลมป์ผ่านศูนย์ตายของเครื่องจักรเพื่อให้สามารถล็อคและยึดได้
<สภาพแวดล้อมการใช้งาน> เมื่อใช้ในสภาพแวดล้อมที่มีเศษ ผงฝุ่น ฯลฯ ให้ใช้ปืนเป่าลมทำความสะอาดชิ้นส่วนหมุดย้ำและชิ้นส่วนหมุนก่อนใช้งาน
<เกี่ยวกับการฉีดน้ำมัน>ฉีดน้ำมันเป็นประจำสำหรับชิ้นส่วนที่มีการเสียดสี เช่น หมุดย้ำและแกนไกด์ เพื่อให้ท็อกเกิ้ลแคลมป์เคลื่อนไหวได้ราบรื่น
<เกี่ยวกับการตรวจสอบ> ตรวจสอบโบลท์ยึด โบลท์ล็อค แขนยึด เพลายึด ฯลฯ เป็นประจำเพื่อป้องกันการคลายตัว

สินค้าที่เกี่ยวข้อง
สินค้าที่เกี่ยวข้องของท็อกเกิ้ลแคลมป์แนวนอน แบบแรงกดปิดคงที่ด้านล่าง 1000N (รุ่นอีโคโนมี่)
(รุ่นอีโคโนมี่) ท็อกเกิ้ลแคลมป์ ชนิดสลัก แบบแรงกดปิดคงที่ด้านล่าง 1630N
สินค้าที่เกี่ยวข้องของท็อกเกิ้ลแคลมป์แนวนอน แบบแรงกดปิดคงที่ด้านล่าง 1000N (รุ่นอีโคโนมี่)
(รุ่นอีโคโนมี่) ท็อกเกิ้ลแคลมป์ ชนิดดันด้านข้าง แบบแรงกดปิดคงที่ด้านข้าง 500N (ชนิดหมุนด้านซ้าย)
สินค้าที่เกี่ยวข้องของท็อกเกิ้ลแคลมป์แนวนอน แบบแรงกดปิดคงที่ด้านล่าง 1000N (รุ่นอีโคโนมี่)
(รุ่นอีโคโนมี่) ท็อกเกิ้ลแคลมป์แนวตั้ง แบบแรงกดปิดคงที่ด้านล่าง 1000N
ตารางรายละเอียดจำเพาะ
Drawing ระบุขนาดของท็อกเกิ้ลแคลมป์แนวนอน แบบแรงกดปิดคงที่ด้านล่าง 1000N (รุ่นอีโคโนมี่)
รหัสสินค้าC—LD—201C
วัสดุตัวสินค้าA3
วัสดุมือจับPVC
กระบวนการเตรียมผิวผิวสำเร็จชุบสังกะสีด้วยไฟฟ้าสีน้ำเงิน
แรงกดปิด (N)MAX 1000
น้ำหนัก (กรัม)140
มุมเปิดปิดแขน79°
มุมเปิดปิดมือจับ90°
อุปกรณ์เสริมโบลท์พร้อมยาง
โบลท์M6
รหัสสินค้า
C-LD-201C
รหัสสินค้าราคาจำนวนคำสั่งซื้อขั้นต่ำส่วนลดปริมาณวันจัดส่ง

฿ 178.04

1 ชิ้น บริการจัดส่งวันเดียวกัน

กำลังโหลด …

  1. 1

ข้อมูลพื้นฐาน

วิธีการแนบ ฐานหน้าแปลน แรงขันแน่น(N) 1000 วัสดุของตัวผลิตภัณฑ์ S45C
ขนาด สกรู แคลมป์ยึด M6 วัสดุ สกรู แคลมป์ยึด เหล็กกล้า + แพ้ด ยาง แรงขัน (เลือกช่วงได้)(N) 500-2279
ชนิดสกรู ปลาย สลักเกลียว ด้วย ยาง ปลาย ปรับ ตำแหน่ง สกรู การปรับสไลด์ ความดัน ปิด(N) 1000

โปรดตรวจสอบ ชนิด / มิติ / รายละเอียด ของชิ้นส่วน C-LD-201C ในชุด ท็อกเกิ้ลแคลมป์แนวนอน แบบแรงกดลงค้าง 1000N มาตรฐาน

คำถามที่พบบ่อย (FAQ)

คำถาม: ความหมายและหน้าที่ของท็อกเกิ้ลแคลมป์ใช้ทำอะไร?
ตอบ: ท็อกเกิ้ลแคลมป์เป็นผลิตภัณฑ์แคลมป์สำหรับยึดชิ้นงานผ่านกลไกก้านต่อ โดยมีกลไกแคลมป์และปลดแคลมป์ใช้หลักการของจุดศูนย์ตายของกลไกการเชื่อมต่อ 4 ราวของเครื่องจักร ท็อกเกิ้ลแคลมป์จะทำหน้าที่ช่วยให้การทำงาน “มีการกำหนดตำแหน่งที่แม่นยำ การนำชิ้นงานขึ้นและลงได้อย่างรวดเร็ว การล็อค และการแคลมป์”
คำถาม: ท็อกเกิ้ลแคลมป์มีกี่ชนิด อะไรบ้าง?
ตอบ: แนวนอน, แนวตั้ง, ดัน-ดึง, กลอนประตู, ท็อกเกิ้ลแคลมป์นิวเมติก เป็นต้น
คำถาม: สามารถเปลี่ยนฟิตติ้งโลหะด้านหน้าที่ใช้ยึดท็อกเกิ้ลแคลมป์ได้หรือไม่? มีจำหน่ายแยกหรือไม่?
ตอบ: มีฟิตติ้งโลหะด้านหน้าที่ใช้ยึดแคลมป์นกจำหน่ายต่างหากสำหรับซื้อเปลี่ยน
คำถาม: วัตถุประสงค์ของชุดแคลมป์คืออะไร?
ตอบ: นิยมใช้ในตัวยึดงานตัดเฉือนชิ้นส่วนเชิงกล, ตัวยึดงานเชื่อมโปรไฟล์โลหะ, ตัวยึดงานตัดเฉือนชิ้นส่วนอิเล็กทรอนิกส์, การผลิตอุปกรณ์เชิงกลต่างๆ, ตัวยึดแม่พิมพ์, ตัวยึดงานตรวจสอบ เป็นต้น ใช้วิธีการขันแน่นแบบใหม่แทนที่วิธีการขันแน่นเดิม ทำให้ชิ้นงานสามารถประกอบและถอดแยกได้อย่างรวดเร็ว ประหยัดเวลาในการตัดเฉือนและเพิ่มประสิทธิภาพการทำงาน
