เซ็ตสต็อปเปอร์และนัท - ชนิดใส่หลังประกอบ - สำหรับ 8 Series (รุ่นความกว้างร่องขนาด 10 มม.)
ข้อควรระวัง
รายละเอียดสินค้า
สินค้าชุดนี้มีราคาถูกกว่าซื้อนัทและสต็อปเปอร์แยกชิ้น

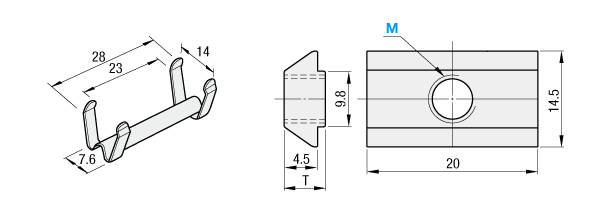

Drawing ระบุขนาดน็อต
ขายแยกชิ้น: น็อต | ขายเป็นชุด: น็อต | |
| HNTAT8(ชุดเทียบเท่า S10C) HNTATSN8(ชุดเทียบเท่า SUS316) | PACK-HNTAT8(Pack of 100) PACK-HNTATSN8(แพ็คละ 100 ชิ้น) |
ตัวหยุด A
น็อตตัวหยุด B
| ประเภท | ตัวหยุด A | น็อตตัวหยุด B | |||||
|---|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | รุ่น | T | วัสดุ | การเคลือบผิว | ฟังก์ชันการนำไฟฟ้า | |
| HNTAT8 | HNAST8 | โพลีโพรพิลีน | HNTA8 | 6.5 | เทียบเท่า S10C | โครเมตแบบ 3 วาเลนต์ | - |
| HNTATSN8 | HNTASN8 | 6.0 | เทียบเท่า SUS316 (แบบเผาอัด) | - | สามารถใช้ได้ | ||
ตารางข้อมูลจำเพาะของน็อต
| รุ่นของน็อต | − | M |
| HNTAT8 | − | 8 |
| PACK-HNTAT8 | − | 8 |
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
| รุ่นของน็อต | M (ขนาดกลาง) | |||
| HNTAT8 | 4 | 5 | 6 | |
| 8 | ||||
| HNTATSN8 | 4 | 5 | 6 | 8 |
รายการราคาด้านล่างเป็นข้อมูลล่าสุดณ เดือนเมษายน ปี 2011
หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
| รุ่นของน็อต | M (ขนาดกลาง) | |||
| PACK-HNTAT8 | 4 | 5 | 6 | |
| 8 | ||||
| PACK-HNTATSN8 | 4 | 5 | 6 | 8 |
ภาพรวมของน็อต
■ ผลิตภัณฑ์นี้เป็นชุดของน็อตแบบใส่ภายหลัง (post-insertion) พร้อมตัวหยุด (stopper)
ทั้งน็อต และ ตัวหยุดสามารถสั่งซื้อแยกกันได้ .
■ ฟังก์ชันการนำไฟฟ้าคืออะไร?
- น็อตที่มีคุณสมบัตินำไฟฟ้าจะมีปุ่มนูนอยู่
- เมื่อทำการติดตั้ง ปุ่มนูนเหล่านี้จะลอกผิวเคลือบอโนไดซ์บนเฟรมอะลูมิเนียมออก ทำให้เกิดการนำไฟฟ้า
วิธีการใช้งานน็อต
- ผลิตภัณฑ์นี้เป็นน็อตแบบใส่ภายหลัง สามารถติดตั้งจากร่องของเฟรมหลังจากประกอบเสร็จแล้วได้
- เมื่อติดตั้งตัวหยุด น็อตจะไม่หลุดแม้ว่าเฟรมจะถูกตั้งในแนวตั้ง
- ใส่ตัวหยุดลงในเฟรมก่อน จากนั้นจึงใส่น็อตจากด้านบน
โบลต์สำหรับติดตั้งโครงอะลูมิเนียม แผง และขายึดต่าง ๆ (ขนาด M - L) ของน็อต
■ ซีรีส์ 8 (ร่องกว้าง 10 มม.) ของน็อต
| Groove Width | Frame angle | Depth h | Compatible Nut | ความหนา b (มม.) ของแผง/ขายึดที่จะติดตั้งกับโครง | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 10 | 40 | 12.5 | 8-4 | M4-12 | M4-15 | M4-20 | - | M4-25 | ||||||||||
| 8-5 | M5-12 | M5-15 | M5-20 | M5-22 | M5-25 | |||||||||||||
| 8-6 | M6-12 | M6-15 | M6-20 | M6-25 | ||||||||||||||
| 8-8 | - | M8-15 | M8-20 | M8-25 | ||||||||||||||
■ ซีรีส์ 8-45 (ร่องกว้าง 10 มม.) ของน็อต
| ความกว้างของร่อง | มุมของโครง | ความลึก h | น็อตที่รองรับ | ความหนา b (มม.) ของแผง/ขายึดที่จะติดตั้งกับโครง | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 10 | 45 | 13 | 8-4 | M4-12 | M4-15 | M4-20 | - | M4-25 | ||||||||||
| 8-5 | M5-12 | M5-15 | M5-20 | M5-22 | M5-25 | |||||||||||||
| 8-6 | M6-12 | M6-15 | M6-20 | M6-25 | ||||||||||||||
| 8-8 | - | M8-15 | M8-20 | M8-25 | ||||||||||||||
ข้อมูลสนับสนุนการเลือกน็อต
■ ซีรีส์ที่ใช้งานร่วมกันได้ของน็อต
ผลิตภัณฑ์นี้สามารถใช้งานร่วมกับ ซีรีส์ Misumi 8 (ความกว้างร่อง 10 มม.) และ ซีรีส์ Misumi 8-45 (โครงอลูมิเนียมที่มีความกว้างร่อง 10 มม.)
ซีรีส์ 8
ซีรีส์ 8-45
■ ความแตกต่างระหว่างน็อตแบบใส่ก่อนและใส่หลัง
・น็อตสำหรับโครงอะลูมิเนียมของ MISUMI มีให้เลือกหลายประเภท รวมถึงแบบใส่ก่อนและแบบใส่หลัง โปรดเลือกใช้งานให้เหมาะสมกับความต้องการ
แบบใส่ก่อน: ติดตั้งจากปลายร่องก่อนการประกอบ มีความกว้าง และแทบไม่มีช่องว่างภายในร่อง ทำให้ขันโบลต์ได้ง่าย
แบบใส่ภายหลัง: สามารถติดตั้งผ่านร่องหลังจากการประกอบได้
ให้เกี่ยวประแจหกเหลี่ยมเข้ากับรูของน็อตแล้วหมุนในมุมฉากกับร่องเพื่อถอดน็อตออก
ชิ้นส่วนที่เกี่ยวข้องกับน็อต
