สกรูยึด - สำหรับอลูมิเนียมโปรไฟล์ซีรีส์ 6 (ร่องกว้าง 8 มม.)
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
นี่คือเฟรมแคปชนิดติดตั้งด้วยสกรู สำหรับอลูมิเนียมโปรไฟล์ซีรีส์ 6-3030 และ 6-3060 ไม่จำเป็นต้องมีการปรับแต่งเพิ่มเติม

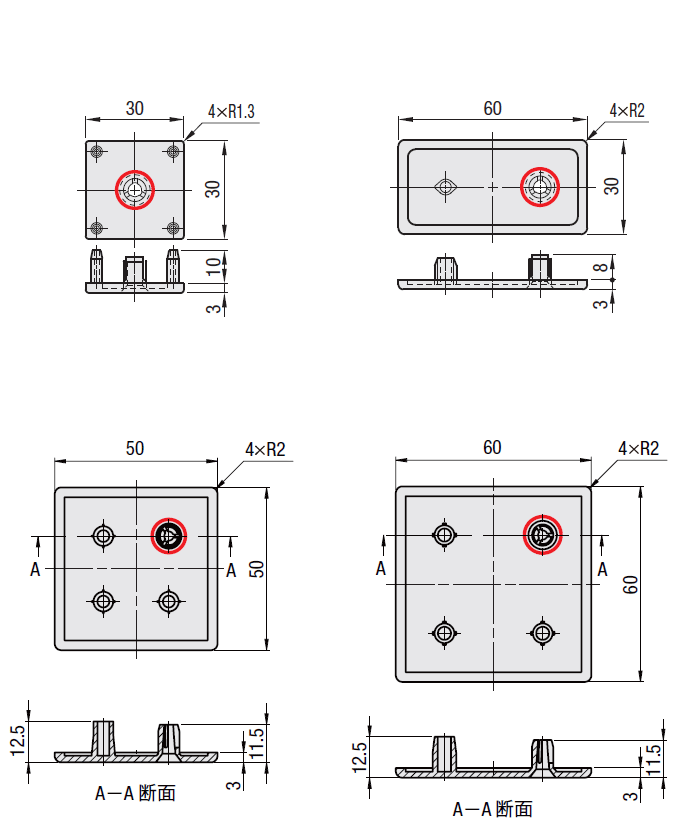

Drawing ระบุขนาดของเฟรมแคป
ตัวอย่างการติดตั้งไม่จำเป็นต้องเจาะรูที่ปลายด้านของเฟรมแคป
[ ! ] รหัสรุ่นในสีแดงในภาพวาดโครงร่างด้านบนเป็นผลิตภัณฑ์ใหม่ที่มีข้อมูลจำเพาะเพิ่มเติม ไม่ได้ระบุในแคตตาล็อกกระดาษ
[ ! ]จำนวนและรูปร่างของขาอาจเปลี่ยนแปลงเพื่อป้องกันไม่ให้หลุด
[ ! ]ส่วนที่วงกลมสีแดง
คือตำแหน่งการยึดของเฟรมแคป
[ ! ]จำนวนและรูปร่างของขาอาจเปลี่ยนแปลงเพื่อป้องกันไม่ให้หลุด
[ ! ]ส่วนที่วงกลมสีแดง
คือตำแหน่งการยึดของเฟรมแคปHFCB6-3030
(ประเภทเฟรมแคป)
(ประเภทเฟรมแคป)
HFCB6-3060
(ประเภทเฟรมแคป)
(ประเภทเฟรมแคป)
HFCB6-5050
(ประเภทเฟรมแคป)
(ประเภทเฟรมแคป)
HFCB6-6060
(ประเภทเฟรมแคป)
(ประเภทเฟรมแคป)
ตารางข้อมูลจำเพาะของเฟรมแคป
| รุ่น | − | สี |
| HFCB6-3030 | − | B |
・รายการราคาด้านล่างเป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรหัสรุ่น
[ ! ]กรอบอลูมิเนียมซีรีส์ EFS สามารถใช้เฟรมแคป เดียวกับซีรีส์ HFS ได้
[ ! ]สี Y (สีเหลือง) มีเฉพาะสำหรับ HFCB6-3030/5050/8080 เท่านั้น
[ ! ]ความต้านทานความร้อน: 80℃
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรหัสรุ่น
| รุ่น | สี | ตัวเครื่อง [M] วัสดุ | อุปกรณ์เสริม(สลักหัวแบน) | ||
| ประเภท | เลขที่ | ขนาด | [M] วัสดุ/[S] การบำบัดพื้นผิว | ||
| HFCB6 | 3030 | B(สีดำ) S(สีเทาอ่อน) Y(สีเหลือง)[ ! ]3030/5050/6060 เท่านั้น | โพลิเอไมด์ ไม่ได้บำบัด | M4×12L (ปกติ) | B: SCM435 โครเมตสามวาเลนต์ (สีดำ) S,Y: เทียบเท่า SUS304 , ไม่ได้บำบัด |
| 3060 | |||||
| 5050 | |||||
| 6060 | |||||
[ ! ]สี Y (สีเหลือง) มีเฉพาะสำหรับ HFCB6-3030/5050/8080 เท่านั้น
[ ! ]ความต้านทานความร้อน: 80℃
ตารางความเข้ากันได้ของเฟรมแคป กับกรอบอลูมิเนียม
| กรอบ | เฟรมแคป ที่เข้ากันได้ | |||
| ขนาดมุม | รุ่น | รุ่น | สี | คำอธิบาย |
3030 | HFS6-3030 | HFCB6-3030-B | สีดำ | ยึดด้วยสลัก (สีดำ) |
| HFSF6-3030 | HFCB6-3030-S | สีเทาอ่อน | ยึดด้วยสลัก (สีเทาอ่อน) | |
| HFST6-3030 | HFCB6-3030-Y | สีเหลือง | ยึดด้วยสลัก (สีเหลือง) | |
| HFSH6-3030 | ||||
| HFSC6-3030 | ||||
| HFSB6-3030 | ||||
| HFSFB6-3030 | ||||
| HFSTB6-3030 | ||||
| EFS6-3030 | ||||
| EFSF6-3030 | ||||
| EFST6-3030 | ||||
| EFSH6-3030 | ||||
| EFSC6-3030 | ||||
| EFSB6-3030 | ||||
| EFSFB6-3030 | ||||
| EFSTB6-3030 | ||||
| NEFS6-3030 | ||||
| NEFSF6-3030 | ||||
| NEFST6-3030 | ||||
| NEFSB6-3030 | ||||
| HFSL6-3030 | ||||
| NFSL6-3030 | ||||
| HFSLB6-3030 | ||||
| HFSV6-3030 | ||||
| CAF6-3030 | ||||
| HFSY6-3030 | ||||
3060 | HFS6-3060 | HFCB6-3060-B | สีดำ | บนสลัก (สีดำ) |
| HFSF6-3060 | HFCB6-3060-S | เทาอ่อน | น็อตยึด (สีเทาอ่อน) | |
| HFST6-3060 | HFCB6-3030-B | สีดำ | ใช้สลักเกลียวสีดำ 2 อัน | |
| HFSH6-3060 | HFCB6-3030-S | เทาอ่อน | น็อตยึด (สีเทาอ่อน) 2 ชิ้น ใช้แล้ว | |
| HFSB6-3060 | HFCB6-3030-Y | สีเหลือง | ใช้สลักเกลียวสีเหลือง 2 อัน | |
| EFS6-3060 | ||||
| EFSF6-3060 | ||||
| EFSH6-3060 | ||||
| EFSB6-3060 | ||||
| NEFS6-3060 | ||||
| NEFSF6-3060 | ||||
| NEFST6-3060 | ||||
| NEFSB6-3060 | ||||
| HFSL6-3060 | ||||
| HFSLB6-3060 | ||||
| NFSL6-3060 | ||||
| HFSV6-3060 | ||||
| CAF6-3060 | ||||
6060 | HFS6-6060 | HFCB6-3060-B | สีดำ | ใช้สลักเกลียวสีดำ 2 อัน |
| HFSF6-6060 | HFCB6-3060-S | เทาอ่อน | น็อตยึด (สีเทาอ่อน) 2 ชิ้น ใช้แล้ว | |
| HFST6-6060 | ||||
| HFSB6-6060 | ||||
| NFS6-6060 | ||||
| NFSF6-6060 | ||||
| NFSB6-6060 | ||||
| HFSG6-6060 | ||||
| CAF6-6060 | ||||
30120 | HFS6-30120 | HFCB6-3060-B | สีดำ | ใช้สลักเกลียวสีดำ 2 อัน |
| EFS6-30120 | HFCB6-3060-S | เทาอ่อน | น็อตยึด (สีเทาอ่อน) 2 ชิ้น ใช้แล้ว | |
| NEFS6-30120 | ||||
| EFSB6-30120 | ||||
30300 | EFS6-30300 | HFCB6-3060-B | สีดำ | สลักบน (สีดำ) |
| HFCB6-3060-S | เทาอ่อน | น็อตยึด (สีเทาอ่อน) | ||
5050 | HFS6-5050 | HFCB6-5050-B | สีดำ | สลักบน (สีดำ) |
| HFSB6-5050 | HFCB6-5050-S | เทาอ่อน | น็อตยึด (สีเทาอ่อน) | |
| HFSL6-5050 | HFCB6-5050-Y | สีเหลือง | สลักเกลียว (สีเหลือง) | |
| NFS6-5050 | ||||
6060 | HFS6-6060 | HFCB6-6060-B | สีดำ | สลักบน (สีดำ) |
| HFSB6-6060 | HFCB6-6060-S | เทาอ่อน | น็อตยึด (สีเทาอ่อน) | |
| CAF6-6060 | HFCB6-6060-Y | yellow | สลักเกลียว (สีเหลือง) | |
| HFSY6-6060 | ||||
| NFS6-6060 | ||||
| NFSB6-6060 | ||||
| HFSG6-6060 | ||||
สำหรับซีรีย์ 6 ประเภทอื่นๆ โปรดดูดังต่อไปนี้
[FA New Product] 6 series (ความกว้างร่อง 8 mm)สำหรับเฟรมอลูมิเนียม ได้แก่here6 series (groove width 8 mm) เฟรมแคป สำหรับกรอบอลูมิเนียม ชนิดแผ่นความแข็งแกร่งสูงhereแผ่นปลายซีรีส์ 6 (ความกว้างร่อง 8 มม.) สำหรับโครงอลูมิเนียมhereซีรีส์ 6 (ความกว้างร่อง 8 มม.) ฝาครอบมุม 3 ด้านสำหรับกรอบอลูมิเนียม 30 เหลี่ยม คือhere
ข้อมูลทางเทคนิคของเฟรมแคป
วิธีการทำให้เรียบเสมอ
: ทำให้ความยาวของกรอบอลูมิเนียมสั้นลงตามความหนาของเฟรมแคป

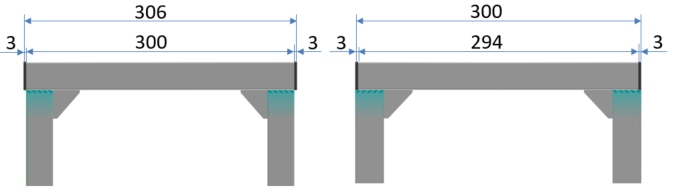

<ตัวอย่าง: การเชื่อมต่อแบบแบร็กเก็ต: เมื่อเชื่อมต่อด้วยด้านหนึ่งยาว 300 มม.>
A: ระบุรหัสรุ่นที่ยื่นออกมาเพื่อชดเชยความหนาของเฟรมแคป
HFS6-3030-300, ด้วยความยาว 300 มม.
B: ระบุรหัสรุ่นสำหรับเฟรมแคป ที่ไม่ยื่นออกมาและเรียบเสมอ
HFS6-3030-294, สั้นลงตามความหนาของเฟรมแคป
A: ระบุรหัสรุ่นที่ยื่นออกมาเพื่อชดเชยความหนาของเฟรมแคป
HFS6-3030-300, ด้วยความยาว 300 มม.
B: ระบุรหัสรุ่นสำหรับเฟรมแคป ที่ไม่ยื่นออกมาและเรียบเสมอ
HFS6-3030-294, สั้นลงตามความหนาของเฟรมแคป
เฟรมแคป A ยื่นออกมา
เฟรมแคป B เรียบเสมอและ
ไม่ยื่นออกมา

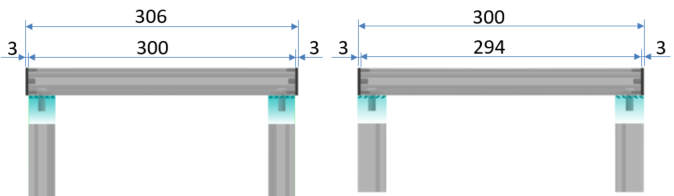

<ตัวอย่าง: การเชื่อมต่อแบบสลักเกลียว: เมื่อเชื่อมต่อด้วยด้านหนึ่งยาว 300 มม.>
C: สำหรับความหนาของเฟรมแคป
ระบุรุ่นที่ยื่นออกมา HFS6-3030-300-RCV-LCV และรูไขควงยาว 300 มม. ด้านซ้ายและขวา
D: สำหรับเฟรมแคป ระบุรุ่น HFS6-3030-294-RCV-LCV-FR-FL ซึ่งไม่ยื่นออกมาและเรียบเสมอกับ
เฟรมแคป ทำให้สั้นลงตามความหนาของเฟรมแคป และระบุรูไขควงและการเลื่อนรูไขควงด้านซ้ายและขวา
C: สำหรับความหนาของเฟรมแคป
ระบุรุ่นที่ยื่นออกมา HFS6-3030-300-RCV-LCV และรูไขควงยาว 300 มม. ด้านซ้ายและขวา
D: สำหรับเฟรมแคป ระบุรุ่น HFS6-3030-294-RCV-LCV-FR-FL ซึ่งไม่ยื่นออกมาและเรียบเสมอกับ
เฟรมแคป ทำให้สั้นลงตามความหนาของเฟรมแคป และระบุรูไขควงและการเลื่อนรูไขควงด้านซ้ายและขวา
Cเฟรมแคป ยื่นออกมา
Dเฟรมแคป เรียบเสมอและ
ไม่ยื่นออกมา
