แผ่นเพลทโลหะ สำหรับอลูมิเนียมเฟรม ซีรีส์ 5 (สล็อตกว้าง 6 มม.)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

สามารถใช้เป็นเหล็กเสริมสำหรับยึด เฟรม ได้ ชนิดแผ่นเพลท แผ่น ใช้สำหรับจุดที่จำเป็น เช่น เมื่อจำเป็นต้องเสริมแรงสำหรับการยึดชิ้นส่วน (การยึด เหล็กยึด ยึด การยึด สลักเกลียว การยึด ข้อต่อ)

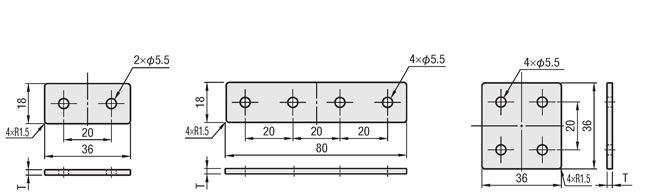

Drawing ระบุขนาดของฉากยึดโลหะ

HPTSS5
SHPTSS5

HPTSSL5
SHPTSSL5

HPTSD5
SHPTSD5

ประเภทฉากยึดโลหะ	[M]วัสดุ	[S] การบำบัดพื้นผิว
HPTSS	SPHC	โครเมตไตรวาเลนต์
HPTSSL
HPTSD
SHPTSS	SUS304	−
SHPTSSL
SHPTSD

ตารางข้อมูลจำเพาะของฉากยึดโลหะ

รุ่นฉากยึดโลหะ

HPTSS5

・รายการราคาด้านล่าง เป็นปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

รุ่นฉากยึดโลหะ	น้ำหนัก (ก.)	T	สลักเกลียวและน็อตที่ใช้ได้
			สลักเกลียว	จำนวน	น็อต	จำนวน
HPTSS5	11	2.3	M5-8	2	M5	2
SHPTSS5		2
HPTSSL5	twenty two	2.3		4		4
SHPTSSL5		2
HPTSD5	twenty one	2.3
SHPTSD5		2

งานเพิ่มเติมของฉากยึดโลหะ

รุ่น	−	(SET)
HPTSS5	−	SET

Alterations Metal Brackets

Code

Spec.

รุ่น

Applicable bolt
and nut set

SET
SEP
(Post-assembly spring nut)

SEU
(Pre-assembly spring nut)

A set of applicable bolts and nuts for attaching each plate to the frame
is included.

Material	Code	รุ่น
Material	Code	สลักเกลียว	น็อต
SPHC	SET	CBM5-8	HNTT5-5
	SEP	CBM5-8	HNTP5−5
	SEU	CBM5-8	HNTU5-5
SUS304	SET	SCB5-8	HNTTSN5-5
	SEP	SCB5-8	SHNTP5−5
	SEU	SCB5-8	SHNTU5-5

HPTSS5

SHPTSS5

HPTSSL5

SHPTSSL5

HPTSD5

SHPTSD5

HPTLN5

SHPTLN5

HPTLS5

SHPTLS5

HPTLD5

HPTCUL5

SHPTCUL5

HPTUL5

SHPTUL5

HPTWUL5

SHPTWUL5

[ ! ]Material: When specifying -SET for SPHC, the bolt CBM will not be RoHS compliant.

รายละเอียดงานเพิ่มเติมของฉากยึดโลหะ

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของเหล็ก (HPTSS5, HPTSL5, HPTSD5)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	Material	type	รุ่น	Material	Stopper
SET	CBM5-8	iron	First in, first out	HNTT5-5	iron	none
SEU	CBM5-8	iron	First in, first out	HNTU5-5	iron	Yes
SEP	CBM5-8	iron	Later insertion	HNTP5-5	iron	Yes

■ ฉากยึดโลหะ, การประมวลผลเพิ่มเติมของเหล็กสแตนเลส (SHPTSS5, SHPTSSL5, SHPTSD5)

รุ่นการกลึงเพิ่มเติม	สลักเกลียว		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	Material	type	รุ่น	Material	Stopper
SET	SCB5-8	stainless	First in, first out	HNTTSN5-5	stainless	none
SEU	SCB5-8	stainless	First in, first out	SHNTU5-5	stainless	Yes
SEP	SCB5-8	stainless	Later insertion	SHNTP5-5	stainless	Yes

กรอบที่ใช้ได้ของฉากยึดโลหะ

・5 Series frame of Metal Brackets

วิธีการใช้ฉากยึดโลหะ

ฉากยึดโลหะ, แผ่นโลหะใช้เมื่อจำเป็นเมื่อการออกแบบของลูกค้าต้องการเสริมความแข็งแรงของส่วนยึด (การยึดวงเล็บ, การยึดสลักเกลียว, การยึดข้อต่อ)
ยิ่งมีสลักเกลียวมากเท่าไหร่ แรงยึดก็จะแข็งแรงมากขึ้นเท่านั้น

5 ซีรีย์ (ความกว้างร่อง 6mm) แผ่นโลหะสำหรับกรอบอลูมิเนียมสี่เหลี่ยม 20, 25, และ 40mm แบบสี่เหลี่ยม ภาพที่เกี่ยวข้อง 1_ตัวอย่างการใช้งาน

รายการที่เกี่ยวข้องของฉากยึดโลหะ

■5 Series (groove width 6mm) of Metal Brackets

ชื่อผลิตภัณฑ์	กรอบอลูมิเนียม	วงเล็บ	ข้อต่อบอด	ฝากรอบ	ฝาครอบร่อง	น็อต
