น็อตสปริงสอดหลังประกอบสำหรับอลูมิเนียมโปรไฟล์ซีรีส์ 5
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> แค็ตตาลอกซีรีส์ Economy (TH-EN-FY25) คลิกที่นี่
รายละเอียดสินค้า
สปริงนัท แบบแทรกหลังการประกอบสำหรับ อลูมิเนียมโปรไฟล์ ที่มี สปริง แบบฝัง ตัวและ ฟังก์ชั่น หยุดชั่วคราว คุณสามารถเคลื่อนผ่านร่องได้อย่างง่ายดายโดยใช้มือกดเบาๆ
Drawing ระบุขนาดน็อต
รุ่นน็อตขายแยกชิ้น | ประเภทน็อตแบบแพ็ค | |
| HNTP5 (ชุดเทียบเท่า S10C) HNTPV5 (ประเภทกาวป้องกันการคลายตัว, ชุดเทียบเท่า S10C) HNTPZ5 (ประเภทเคลือบเรซินป้องกันการคลายตัว, ชุดเทียบเท่า S10C) SHNTP5 (ชุดเทียบเท่า SUS316, แบบเผาผนึก) | แพ็ค-HNTP5 (แพ็คละ 100 ชิ้น) แพ็ค-HNTPV5 (แพ็คละ 100 ชิ้น) แพ็ค-HNTPZ5 (แพ็คละ 100 ชิ้น) แพ็ค-SHNTP5 (แพ็คละ 100 ชิ้น) |
| แรงบิดอ้างอิงในการขันน็อต (N・m) |  | ||
| M | ชุดเทียบเท่า S10C/ชุดเทียบเท่า SUS316 (แบบเผาผนึก) | ||
| 5 | 6.8 | ||
| ไม่ | ประเภทของน็อต | ฟังก์ชันการนำไฟฟ้า | [M] วัสดุของน็อต | [S] การเคลือบผิวของน็อต | ||
| หลักหน่วย | ลูกบอล | สปริง | ||||
| ① | HNTP5 | - | ชุดเทียบเท่า S10C | SUS304 | SWP-A | ไตรวาเลนท์ โครเมต |
| แพ็ค-HNTP5 | ||||||
| ② | HNTPV5 | - | ||||
| แพ็ค-HNTPV5 | ||||||
| ③ | HNTPZ5 | - | ||||
| แพ็ค-HNTPZ5 | ||||||
| ④ | SHNTP5 | ● | SUS316 เทียบเท่า (แบบเผาผนึก) | SUS304-WP8 | − | |
| แพ็ค-SHNTP5 | ||||||
- ประเภทนำไฟฟ้ามีส่วนยื่นออกมาที่พื้นผิวกราวด์ด้านซ้ายและขวาของร่องกรอบอะลูมิเนียม
- น็อตเป็นประเภทที่ใส่หลังจากการประกอบ จึงสามารถติดตั้งได้ผ่านร่องหลังจากประกอบกรอบอะลูมิเนียมเสร็จแล้ว
ซีรีส์ 5
ตารางข้อมูลจำเพาะน็อต
| รุ่นน็อต | − | M |
| HNTP5 | − | 5 |
| แพ็ค-HNTP5 | − | 5 |
・สำหรับราคาน็อตล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่นน็อต | M | L1 | ||
| HNTP5 (ชุดเทียบเท่า S10C) | 3 | 4 | 5 | 6 |
| HNTPV5 (The Nuts loosening prevention, ชุดเทียบเท่า S10C) | 5 | |||
| HNTPZ5 (The Nuts loosening prevention, ชุดเทียบเท่า S10C) | 5 | |||
| SHNTP5 (ชุดเทียบเท่า SUS316, sintered) | 3 | 4 | 6.5 | |
| 5 | ||||
. รายการราคาน็อตด้านล่าง เป็นปัจจุบัน ณ เดือนเมษายน 2023
สำหรับราคาน็อตล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่นน็อต | M (medium) | L1 | ||
| แพ็ค-HNTP5 | 3 | 4 | 5 | 6 |
| แพ็ค-HNTPV | 5 | 6 | ||
| แพ็ค-HNTPZ5 | 5 | 6 | ||
| แพ็ค-SHNTP5 | 3 | 4 | 5 | 6.5 |
ภาพรวมสเปคของน็อต
■ ประเภทน็อตป้องกันการคลายตัว

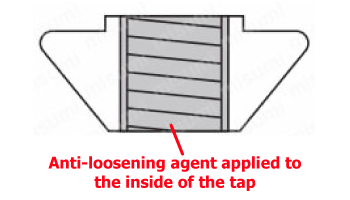

- น็อตนี้มีการเคลือบสารป้องกันการคลายตัวไว้ภายในเกลียว เพื่อลดการคลายตัวที่เกิดจากการสั่นสะเทือนระหว่างการขนส่งหรือการทำงานของอุปกรณ์
- กาวป้องกันการคลายตัวสำหรับน็อตคืออะไร? เป็นกาวชนิดไม่ใช้ออกซิเจน (Anaerobic Adhesive) ที่ถูกบรรจุในไมโครแคปซูล มีประสิทธิภาพในการป้องกันการคลายตัวได้ดี แต่ต้องใช้เวลาในการแข็งตัว (72 ชั่วโมงที่อุณหภูมิห้อง 25°C) และเมื่อกาวหลุดคลายแล้ว จะไม่สามารถใช้งานได้อีก
- การเคลือบเรซินคือการเคลือบด้วยเรซินที่เข้ากับรูปร่างของสกรู แม้ว่าจะไม่มีประสิทธิภาพในการล็อกเท่ากับกาวประเภทอื่น แต่สามารถใช้ซ้ำได้โดยไม่ต้องรอเวลาให้แข็งตัว
■ผลกระทบของสารป้องกันการคลายตัวสำหรับน็อต (ค่ามาตรฐานอ้างอิง)
| คุณสมบัติของน็อต | แรงบิดในการคลายหลังจากการขันน็อต (ครั้งที่ 1) | ข้อมูลเสริม | |||
|---|---|---|---|---|---|
| ไม่ได้ใช้สารป้องกันสิ่งสกปรก | - | 5.2N・m | - | ||
| ป้องกันการคลายน็อต ประเภทกาว | ・ป้องกันการคลายได้อย่างมีประสิทธิภาพ ・อย่างไรก็ตาม เมื่อหลุดออกแล้ว ประสิทธิภาพจะสูญหาย ・หลังจากการขัน กาวต้องใช้เวลาในการแข็งตัว (ประมาณ 72 ชั่วโมงที่อุณหภูมิห้อง 25℃) | 7.6N・m | เงื่อนไขการทดสอบ: ขันที่ 6.8 Nm, รอให้แห้งที่อุณหภูมิห้อง (25°C) เป็นเวลา 72 ชั่วโมง จากนั้นทำการคลายน็อต วัดผลด้วย HNTTV5-5 | ||
| ป้องกันการคลายน็อต น็อตที่เคลือบเรซิน | - ประสิทธิภาพป้องกันการคลายตัวสามารถใช้ซ้ำได้ (ประสิทธิภาพป้องกันการคลายตัวจะลดลงเมื่อใช้ซ้ำ) - ประสิทธิภาพป้องกันการคลายตัวจะเกิดขึ้นทันทีหลังจากการขัน | 6.5N・m | ・ประสิทธิภาพป้องกันการคลายตัวลดลงเมื่อใช้ซ้ำ ・แรงบิดคืนที่ 5: 6.2 N・m (วัดด้วย HNTTZ5-5) | ||
* ค่าแรงบิดดังกล่าวเป็นเพียงข้อมูลอ้างอิงเท่านั้น ค่าอาจแตกต่างกันไปขึ้นอยู่กับระยะห่างระหว่างสกรูและน็อต
น็อตเหล่านี้ใช้ร่วมกับสกรูสำหรับติดตั้งกรอบอะลูมิเนียมและแผง/ข้อต่อขนาดต่างๆ (ขนาด M - ขนาด L)
| ความกว้างของร่อง | มุมของกรอบ | ความลึก h | น็อตที่รองรับ | ความหนา b (มม.) ของแผง/ข้อต่อที่จะยึดกับกรอบ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 6 | 20 | 6 | 5-3 | M3-6 | M3-8 | M3-10 | M3-12 | M3-15 | M3-18 | |||||||||
| 5-4 | M4-6 | M4-8 | M4-10 | M4-12 | M4-15 | M4-18 | ||||||||||||
| 5-5 | - | M5-8 | M5-10 | M5-12 | M5-15 | M5-18 | ||||||||||||
ข้อมูลทางเทคนิคน็อต
| แรงบิดอ้างอิงในการขันน็อต (N・m) | ||
|---|---|---|
| M | ชุดเทียบเท่า S10C/ชุดเทียบเท่า SUS316 (แบบเผาผนึก) | |
| 5 | 6.8 | |
ตัวอย่างการใช้งานน็อต
■ผลิตภัณฑ์น็อตนี้เป็นน็อตที่สามารถใส่ได้หลังจากประกอบเสร็จแล้ว สามารถติดตั้งได้ผ่านร่องหลังจากการประกอบ
■・กรอบจะไม่ล้มแม้จะวางในแนวตั้ง
・กลไกสปริงในตัวช่วยป้องกันการลื่นหลุดของน็อต สามารถเคลื่อนย้ายในร่องได้อย่างง่ายดายเพียงแค่กดเบาๆ ด้วยมือ
ข้อมูลสนับสนุนการเลือกน็อต
■ ความแตกต่างระหว่างการใส่ก่อนและการใส่หลัง
・น็อตสำหรับกรอบอะลูมิเนียมของ MISUMI มีหลากหลายประเภท รวมถึงแบบใส่ก่อนและใส่หลัง สามารถเลือกใช้ตามความต้องการของคุณ
การใส่ก่อน: ติดตั้งจากปลายร่องก่อนการประกอบ ช่วยให้การยึดติดแน่นและลดการเคลื่อนที่ภายในร่อง
>การใส่ก่อน: ติดตั้งจากปลายร่องก่อนการประกอบ มีขนาดกว้างและเคลื่อนที่ในร่องได้น้อย ทำให้การขันสกรูทำได้ง่าย
■ หากกรอบอะลูมิเนียมติดและไม่สามารถถอดออกได้
ในการถอดน็อต ให้เกี่ยวประแจหกเหลี่ยมเข้ากับรูในน็อตแล้วหมุนตั้งฉากกับร่อง
น็อตและชิ้นส่วนที่เกี่ยวข้องกับซีรีส์ 5
| ชื่อผลิตภัณฑ์น็อต | กรอบอะลูมิเนียม | ข้อต่อ | ข้อต่อแบบซ่อน | ฝาปิดกรอบ | ฝาปิดร่อง |
|---|---|---|---|---|---|
| รูปสินค้าน็อต |  |  |  |  |  |
| หน้าสินค้าน็อต | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ |
