น็อตล็อคก่อนประกอบสำหรับอลูมิเนียมโปรไฟล์พร้อมฟังก์ชั่นจับชั่วคราว - สำหรับซีรีส์ 5 (ร่องกว้าง 6 มม.)
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
สปริงนัท แบบแทรกหลังการประกอบสำหรับ อลูมิเนียมโปรไฟล์ ที่มี สปริง แบบฝัง ตัวและ ฟังก์ชั่น หยุดชั่วคราว คุณสามารถเคลื่อนผ่านร่องได้อย่างง่ายดายโดยใช้มือกดเบาๆ

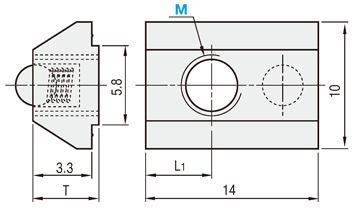

Drawing ระบุขนาดของน็อต
รุ่นน็อตชิ้นเดียว | รุ่นน็อตกล่อง | |
| HNTU5(เทียบเท่ากับ S10C) HNTUV5(น็อตปิดก่อนการติดตั้ง, เทียบเท่ากับ S10C) HNTUZ5(น็อตปิดก่อนการติดตั้ง, เทียบเท่ากับ S10C) SHNTU5(เทียบเท่ากับ SUS304, สนับสนุน) | แพ็ค-HNTU5(กล่องละ 100 ชิ้น) แพ็ค-HNTUV5(กล่องละ 100 ชิ้น) แพ็ค-HNTUZ5(กล่องละ 100 ชิ้น) แพ็ค-SHNTU5(กล่องละ 100 ชิ้น) |
| ค่าที่ต้องการติดตั้ง (N・m) |  | ||
| M | เทียบเท่ากับ S10C/เทียบเท่ากับ SUS304 (สนับสนุน) | ||
| 5 | 6.8 | ||
| หมายเลข | รุ่น | [M] วัสดุของน็อต | |||
| หน่วยหลัก | ลูก | สปริง | [S] ผิวหน้าทำความสะอาด | ||
| ① | HNTU5 | เทียบเท่ากับ S10C | เทียบเท่ากับ SUS304 | เทียบเท่ากับ SUS304-WP8 | เทียบเท่ากับ SUS304-WP8 |
| ② | แพ็ค-HNTU5 | ||||
| ③ | HNTUV5 | ||||
| แพ็ค-HNTUV5 | |||||
| ④ | HNTUZ5 | ||||
| แพ็ค-HNTUZ5 | |||||
| ⑤ | SHNTU5＊ | เทียบเท่ากับ SUS304 | SUS304 | SUS304-WP8 | − |
| ⑥ | แพ็ค-SHNTU5* | (สนับสนุน) | |||
ตารางข้อมูลจำเพาะของน็อต
| รุ่นของน็อต | − | M |
| HNTU5 | − | 5 |
| แพ็ค-HNTU5 | − | 5 |
・ราคาที่ต้องการติดตั้ง (N・m)ปัจจุบัน
・ตรวจสอบราคาล่าสุด, กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรุ่นของน็อต.
・ตรวจสอบราคาล่าสุด, กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรุ่นของน็อต.
| รุ่นของน็อต | M | T | L1 | ||
| HNTU5(เทียบเท่ากับ S10C) | 3 | 4 | 5 | 4.1 | 4.5 |
| HNTUV5 (ปิดก่อนการติดตั้ง, เทียบเท่ากับ S10C) | 5 | ||||
| HNTUZ5 (ปิดก่อนการติดตั้ง, เทียบเท่ากับ S10C) | 5 | ||||
| SHNTU5(เทียบเท่ากับ SUS304, สนับสนุน) | 3 | 4 | 5 | 4.7 | 3.5 |
■ขายน็อตกล่อง[ ! ]กล่องละ 100 ชิ้น
. ราคาที่ต้องการติดตั้ง (N・m)ปัจจุบัน
・ตรวจสอบราคาล่าสุด, กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรุ่นของน็อต.
. ราคาที่ต้องการติดตั้ง (N・m)ปัจจุบัน
・ตรวจสอบราคาล่าสุด, กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรุ่นของน็อต.
| รุ่นของน็อต | M (หนา) | ||
| แพ็ค-HNTU5 | 3 | 4 | 5 |
| แพ็ค-HNTUV5 | 5 | ||
| แพ็ค-HNTUZ5 | |||
| แพ็ค-SHNTU5 | 3 | 4 | 5 |
สเปค/ภาพรวมของน็อต
■ น็อตปิดก่อนการติดตั้ง
- น็อตชนิดนี้มีสารป้องกันการคลายตัวเคลือบอยู่ภายในเกลียว ช่วยลดการคลายตัวที่เกิดจากแรงสั่นสะเทือนระหว่างการขนส่งหรือการทำงานของเครื่องจักร
- กาวป้องกันการคลายตัวคืออะไร? คือกาวชนิดไม่ใช้ออกซิเจนที่บรรจุอยู่ในไมโครแคปซูล สามารถป้องกันการคลายตัวได้อย่างมีประสิทธิภาพ แต่โปรดทราบว่าจำเป็นต้องมีระยะเวลาในการแข็งตัว (72 ชั่วโมงที่อุณหภูมิห้อง 25°C)และจะไม่สามารถใช้งานได้อีกหากเกลียวถูกคลายออก
- การเคลือบเรซิน คือการเคลือบด้วยเรซินที่ขึ้นรูปไปตามลักษณะของสกรู แม้ว่าจะไม่มีประสิทธิภาพในการล็อกแน่นเทียบเท่ากับชนิดกาว แต่สามารถนำกลับมาใช้ซ้ำได้ โดยไม่ต้องใช้เวลาในการแข็งตัว
■ผลของสารปิดก่อนการย้าย (ค่าอ้างอิง)
| ลักษณะ | ทอร์คหลังจากกดน็อต (ครั้งแรก) | ข้อมูลเพิ่มเติม | |||
|---|---|---|---|---|---|
| ไม่มีสารปิดก่อนการย้าย | - | 5.2N・m | - | ||
| ปิดก่อนการย้าย ประเภทตัวกลางป้องกันการหลุด | ・ลดการหลุดลง ・แต่หลังจากหลุดแล้วผลจะหายไป ・หลังจากกดน็อต, ตัวกลางป้องกันการหลุดต้องรอเวลากลายตัว (ประมาณ 72 ชั่วโมง) | 7.6N・m | สถานการณ์ทดสอบ: กดน็อตเป็น 6.8 Nm, แห้งที่อุณหภูมิห้อง (25℃) เป็น 72 ชั่วโมง, จากนั้นหลุดน็อต วัดด้วย HNTTV5-5 | ||
| ปิดก่อนการย้าย ประเภทตัวกลางป้องกันการหลุด | - ผลการป้องกันการหลุดของน็อตสามารถใช้ซ้ำได้ (ผลการป้องกันการหลุดจะลดลงเมื่อใช้ซ้ำ) - ผลการป้องกันการหลุดเกิดขึ้นทันทีหลังจากกดน็อต | 6.5N・m | ・ผลการป้องกันการหลุดลดลงเมื่อใช้ซ้ำ ・ทอร์คหลังจากกดน็อต: 6.2N・m (วัดด้วย HNTTZ5-5) | ||
* ค่าทอร์คเป็นค่าอ้างอิง ค่าอาจแตกต่างกันขึ้นอยู่กับระยะห่างระหว่างน็อตและน็อต
■ ฟังก์ชันการนำไฟฟ้า
- น็อตที่มีฟังก์ชันการนำไฟฟ้ามีลักษณะขีดขวาง
- เมื่อติดตั้ง, ขีดขวางจะขีดขวางลบสารปกคลุมออนิกบนกรอบอลูมิเนียม, ทำให้เป็นการนำไฟฟ้า
วิธีการใช้น็อต
■น็อตปิดก่อนการติดตั้ง
■・จะไม่หลุดออกไปแม้ว่ากรอบจะตั้งตรง
・มีกลไกสปริงที่ติดตั้งอยู่ทำให้ไม่หลุด สามารถเลื่อนได้ง่ายในร่องโดยการกดออกด้วยมือ
น็อตสำหรับติดตั้งกรอบอลูมิเนียมและแผง/วงเล็บต่างๆ (ขนาด M - L)
| ความกว้างร่อง | มุมของกรอบ | ความลึก h | น็อตที่เข้ากันได้ | ความหนา b (มม.) ของแผง/ขายึดที่ต้องติดตั้งกับกรอบ | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 6 | 20 | 6 | 5-3 | M3-6 | M3-8 | M3-10 | M3-12 | M3-15 | M3-18 | |||||||||
| 5-4 | M4-6 | M4-8 | M4-10 | M4-12 | M4-15 | M4-18 | ||||||||||||
| 5-5 | - | M5-8 | M5-10 | M5-12 | M5-15 | M5-18 | ||||||||||||
ข้อมูลทางเทคนิคของน็อต
| ทอร์คกดน็อต (N・m) | ||
|---|---|---|
| M | เทียบเท่ากับ S10C/เทียบเท่ากับ SUS304 (สนับสนุน) | |
| 5 | 6.8 | |
ข้อมูลสนับสนุนการเลือกใช้น็อต
■ ซีรีส์ที่เข้ากันได้
น็อตนี้เข้ากันได้กับซีรีส์ 5 (ความกว้างร่อง 6 มม.) กรอบอลูมิเนียม
ซีรีส์ 5
■ ความแตกต่างระหว่างแบบใส่ก่อนและใส่หลัง
・น็อตของมิซูมซีรีส์ 5 มีหลากหลายรุ่น, รวมถึงแบบใส่ก่อนและใส่หลัง ใช้ตามความต้องการของคุณ
แบบใส่ก่อน: ติดตั้งจากด้านหน้าของร่องก่อนการติดตั้ง มีขนาดกว้างและมีการเลื่อนน้อยภายในร่อง ทำให้กดน็อตง่าย
แบบใส่หลัง: ติดตั้งผ่านร่องหลังจากการติดตั้ง
■ ถ้ากรอบอลูมิเนียมติดแล้วไม่สามารถถอดออกได้
ถอดน็อต, นำลูกกลมเข้าไปในร่องของน็อตและหมุนที่มุมฉากกับร่อง
ชิ้นส่วนที่เกี่ยวข้องกับน็อตซีรีส์ 5
| ชื่อสินค้า | กรอบอลูมิเนียม | ขายึด | กรอบปิด | กรอบปิด | กรอบปิด |
|---|---|---|---|---|---|
| รูปภาพ |  |  |  |  |  |
| หน้าสินค้า | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ | ที่นี่ |
