น็อตแบบใส่ก่อนประกอบสำหรับอลูมิเนียมโปรไฟล์ซีรีส์ 5

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

นัทชนิดใส่ก่อนประกอบจะติดตั้งจากหน้าแปลนของร่องก่อนการประกอบ มีความกว้างขนาดใหญ่ จึงมีช่องว่างในร่องเพียงเล็กน้อยและทำให้ยึดโบลท์ได้ง่าย

Drawing ระบุขนาดน็อต


รุ่นน็อตแบบขายแยกชิ้น		ประเภทน็อตแบบแพ็ค
HNTT5 (เทียบเท่ากับ S10C) HNTTV5 (ประเภทกาวป้องกันการคลายตัวน็อต, เทียบเท่ากับ S10C) HNTTZ5 (ประเภทเคลือบเรซินป้องกันการคลายตัวน็อต, เทียบเท่ากับ S10C) HNTTSN5 (เทียบเท่ากับ SUS316, เผาผนึก) HNTTSS5 (เทียบเท่ากับ SUS303)		แพ็ค-HNTT5 (100 ชิ้นต่อแพ็ค) แพ็ค-HNTTV5 (100 ชิ้นต่อแพ็ค) แพ็ค-HNTTZ5 (100 ชิ้นต่อแพ็ค) แพ็ค-HNTTSN5 (100 ชิ้นต่อแพ็ค) แพ็ค-HNTTSS5 (100 ชิ้นต่อแพ็ค)

แรงบิดอ้างอิงในการขันน็อต (N・m)
M	เทียบเท่ากับ S10C เทียบเท่ากับ SUS316 (เผาผนึก) เทียบเท่ากับ SUS303
5	6.8

ไม่	ประเภทของน็อต	ฟังก์ชันการนำไฟฟ้า	[M] วัสดุของน็อต	[S] การเคลือบผิวของน็อต
①	HNTT5	-	เทียบเท่ากับ S10C	ไตรวาเลนท์โครเมต
	แพ็ค-HNTT5
②	HNTTV5	-	ประเภทกาวป้องกันการคลายตัว, เทียบเท่ากับ S10C
	แพ็ค-HNTTV5
③	HNTTZ5	-	ป้องกันการคลายน็อตประเภทเคลือบเรซิน, เทียบเท่ากับ S10C
	แพ็ค-HNTTZ5
④	HNTTSN5	●	SUS316 เทียบเท่า (เผาผนึก)	−
	แพ็ค-HNTTSN5
⑤	HNTTSS5	-	เทียบเท่ากับ SUS303
	แพ็ค-HNTTSS5

โมเดลฟังก์ชันการนำไฟฟ้ามีส่วนยื่นออกมาที่พื้นผิวสัมผัสด้านซ้ายและขวาของร่องกรอบอะลูมิเนียม

ผลิตภัณฑ์น็อตนี้ สามารถใช้งานร่วมกับ กรอบอะลูมิเนียมซีรีส์ 5 ที่มีความกว้างร่อง 6 มม.

ซีรีส์ 5

5 series (groove width 6 mm) Pre-insertion nuts for 20, 25, and 40 square aluminum frames Related image 1_Compatible series

ตารางข้อมูลจำเพาะน็อต

รุ่นน็อต	−	M
HNTT5	−	5
แพ็ค-HNTT5	−	5

[ ! ] HNTT5-5 เป็นรุ่นเดียวกัน คุณสามารถซื้อในชื่อ HNTT5.

・รายการราคาน็อตด้านล่าง เป็นปัจจุบัน ณ เดือนเมษายน 2023
・สำหรับราคาน็อตล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่นน็อต	M (ขนาดกลาง)			E	T
HNTT5 (เทียบเท่ากับ S10C)	3	4	5	3.3	4.1
HNTTV5 (ป้องกันการคลายสำหรับน็อต, เทียบเท่ากับ S10C)	5
HNTTZ5 (ป้องกันการคลายสำหรับน็อต, เทียบเท่ากับ S10C)	5
HNTTSN5 (เทียบเท่ากับ SUS316, เผาผนึก)	3	4	5	3.5	4.3
HNTTSS5 (เทียบเท่ากับ SUS303)	5			3.3	4.1

■การขายน็อตแบบแพ็ค [!] 100 ชิ้นต่อแพ็ค
. รายการราคาน็อตด้านล่าง เป็นปัจจุบัน ณ เดือนเมษายน 2023
สำหรับราคาน็อตล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่นน็อต	M (ขนาดกลาง)
แพ็ค-HNTT5	3 4 5
แพ็ค-HNTTV5	5
แพ็ค-HNTTZ5	5
แพ็ค-HNTTSN5	3 4 5
แพ็ค-HNTTSS5	5

[ ! ]เมื่อสั่งซื้อน็อต "HNTT5",
หากไม่ได้ระบุ M ("HNTT5" เท่านั้น),
"HNTT5-5" จะมีการระบุโดยอัตโนมัติ

ภาพรวมสเปคของน็อต

>■สำหรับการขายน็อตแบบแพ็ค (1 แพ็คบรรจุ 100 ชิ้น)

■ ประเภทน็อตป้องกันการคลายตัว

5 Series (groove width 6 mm) Pre-insertion nuts for 20, 25, and 40 square aluminum frames Related image 1_Specifications and overview

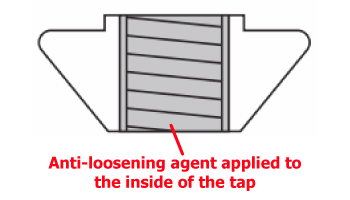

น็อตนี้มีสารป้องกันการคลายตัวที่เคลือบอยู่ภายในเกลียว ซึ่งช่วยลดการคลายตัวที่เกิดจากการสั่นสะเทือนระหว่างการขนส่งหรือการทำงานของอุปกรณ์
กาวป้องกันการคลายตัวคืออะไร? เป็นกาวชนิดไม่ใช้ออกซิเจนที่ถูกบรรจุในไมโครแคปซูล มีประสิทธิภาพในการป้องกันการคลายตัวได้ดี แต่ต้องใช้เวลาในการแข็งตัว (72 ชั่วโมงที่อุณหภูมิห้อง 25°C) และจะไม่มีประสิทธิภาพเมื่อหลุดออก
การเคลือบเรซินคือการเคลือบด้วยเรซินที่เข้ากับรูปร่างของน็อต แม้ว่าจะไม่มีประสิทธิภาพในการล็อกเท่ากับกาวประเภทอื่น แต่สามารถใช้ซ้ำได้โดยไม่ต้องรอเวลาให้แข็งตัว

■ผลกระทบของสารป้องกันการคลายตัวสำหรับน็อต (ค่ามาตรฐานอ้างอิง)

	คุณสมบัติของน็อต	แรงบิดในการคลายหลังจากการขันน็อต (ครั้งที่ 1)	ข้อมูลเสริม
	คุณสมบัติของน็อต	แรงบิดในการคลายหลังจากการขันน็อต (ครั้งที่ 1)	ข้อมูลเสริม
ไม่ได้ใช้สารป้องกันสิ่งสกปรก	-	5.2N・m	-
ป้องกันการคลายน็อต ประเภทกาว	・ป้องกันการคลายได้อย่างมีประสิทธิภาพ ・อย่างไรก็ตาม เมื่อหลุดออกแล้ว ประสิทธิภาพจะสูญหาย ・หลังจากการขัน กาวต้องใช้เวลาในการแข็งตัว (ประมาณ 72 ชั่วโมงที่อุณหภูมิห้อง 25℃)	7.6N・m	เงื่อนไขการทดสอบ: ขันที่ 6.8 Nm, รอให้แห้งที่อุณหภูมิห้อง (25°C) เป็นเวลา 72 ชั่วโมง จากนั้นทำการคลายน็อต วัดผลด้วย HNTTV5-5
ป้องกันการคลายน็อต น็อตที่เคลือบเรซิน	- ประสิทธิภาพป้องกันการคลายตัวสามารถใช้ซ้ำได้ (ประสิทธิภาพป้องกันการคลายตัวจะลดลงเมื่อใช้ซ้ำ) - ประสิทธิภาพป้องกันการคลายตัวจะเกิดขึ้นทันทีหลังจากการขัน	6.5N・m	・ประสิทธิภาพป้องกันการคลายตัวลดลงเมื่อใช้ซ้ำ ・แรงบิดคืนที่ 5: 6.2 N・m (วัดด้วย HNTTZ5-5)

[ ! ] ค่าแรงบิดดังกล่าวเป็นเพียงข้อมูลอ้างอิงเท่านั้น ค่าอาจแตกต่างกันไปขึ้นอยู่กับระยะห่างระหว่างสกรูและน็อต

■ หน้าที่การนำไฟฟ้าคืออะไร?

น็อตที่มีคุณสมบัตินำไฟฟ้ามีส่วนยื่นออกมา
เมื่อทำการติดตั้ง ส่วนยื่นจะลอกการเคลือบอโนไดซ์ออกจากกรอบอะลูมิเนียม ทำให้เกิดการนำไฟฟ้า

ข้อมูลทางเทคนิคของน็อต

แรงบิดอ้างอิงในการขันน็อต (N・m)
M	เทียบเท่ากับ S10C/เทียบเท่ากับ SUS316 (เผาผนึก)/เทียบเท่ากับ SUS303
5	6.8

น็อตเหล่านี้ใช้ร่วมกับสกรูสำหรับติดตั้งกรอบอะลูมิเนียมและแผง/ข้อต่อขนาดต่างๆ (ขนาด M - ขนาด L)

ความกว้างของร่อง	มุมของกรอบ	ความลึก h	น็อตที่รองรับ	ความหนา b (มม.) ของแผง/ข้อต่อที่จะยึดกับกรอบ
ความกว้างของร่อง	มุมของกรอบ	ความลึก h	น็อตที่รองรับ	0.8	1	1.2	1.5	2	3	4	4.5	5	6	8.2	9	10	12	14
6	20	6	5-3	M3-6					M3-8		M3-10			M3-12		M3-15		M3-18
			5-4	M4-6					M4-8		M4-10			M4-12		M4-15		M4-18
			5-5	-					M5-8		M5-10			M5-12		M5-15		M5-18

ตัวอย่างการใช้งานน็อต

ผลิตภัณฑ์นี้เป็นน็อตแบบใส่ก่อน กรุณาใส่ลงในกรอบอะลูมิเนียมก่อนการใช้งาน

5 Series (groove width 6 mm) Pre-insertion nuts for 20, 25, and 40 square aluminum frames Related image 1_Example of use

ข้อมูลสนับสนุนการเลือกน็อต

■ วามแตกต่างระหว่างการใส่ก่อนและการใส่หลัง

・น็อตสำหรับกรอบอะลูมิเนียมของ MISUMI มีหลากหลายประเภท รวมถึงแบบใส่ก่อนและใส่หลัง สามารถเลือกใช้ตามความต้องการ
การใส่ก่อน: ติดตั้งจากปลายร่องก่อนการประกอบ มีขนาดกว้างและเคลื่อนที่ในร่องได้น้อย ทำให้การขันสกรูทำได้ง่าย

5 Series (groove width 6mm) Pre-insertion nuts for 20, 25, and 40 square aluminum frames Related image 1_Difference between pre-insertion and post-insertion

การใส่หลัง: น็อตสามารถติดตั้งได้ผ่านร่องหลังจากการประกอบ

5 Series (groove width 6mm) Pre-insertion nuts for 20, 25, and 40 square aluminum frames Related image 2_Difference between pre-insertion and post-insertion

■ หากกรอบอะลูมิเนียมติดและไม่สามารถถอดออกได้

ในการถอดน็อต ให้เกี่ยวประแจหกเหลี่ยมเข้ากับรูในน็อตแล้วหมุนตั้งฉากกับร่อง

■ มาตรการป้องกันน็อตหลุด

หากน็อตหลุดออกเมื่อกรอบอะลูมิเนียมถูกวางในแนวตั้ง การใช้สต็อปเปอร์ชั่วคราว (ที่มีสปริงและแผ่นกันลื่นพลาสติก) จะมีประสิทธิภาพ
เมื่อใช้ น็อต ที่ไม่มีฟังก์ชันล็อกชั่วคราว ให้ติดตั้ง สต็อปเปอร์แบบใส่ก่อน ก่อนที่จะใส่ลงในร่อง

น็อตและชิ้นส่วนที่เกี่ยวข้องกับซีรีส์ 5

ชื่อผลิตภัณฑ์น็อต	กรอบอะลูมิเนียม	ข้อต่อ	ข้อต่อแบบซ่อน	ฝาปิดกรอบ	ฝาปิดร่อง
รูปสินค้าน็อต
หน้าสินค้าน็อต	ที่นี่	ที่นี่	ที่นี่	ที่นี่	ที่นี่
