ฉากยึดเข้ามุม สำหรับอลูมิเนียมซีรีส์ 5 (ร่องกว้าง 6 มม.) - แบบรีด

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

ฉากยึดแบบอัดรีดสำหรับเชื่อมต่อเฟรมในแนวทแยง สามารถยึดได้ที่มุม 45 องศา และ 135 องศา

Drawing ระบุขนาดฉากเข้ามุม

HBL45TS5HBL45TD5HBL135TS5HBL135TD5

วัสดุของฉากเข้ามุม: A6N01SS-T5
การเคลือบผิว/การชุบผิวของฉากเข้ามุม : การชุบอโนไดซ์

ตารางข้อมูลจำเพาะฉากเข้ามุม

รุ่นฉากเข้ามุม

HBL45TS5

・รายการราคาของฉากเข้ามุมด้านล่าง เป็นราคาปัจจุบัน ณ เดือนเมษายน 2011
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่นแล้ว

รุ่นฉากเข้ามุม	น้ำหนัก (กรัม)	สลักเกลียวและน็อตตัว T ที่เหมาะสม				น้ำหนักบรรทุกที่ยอมรับได้ (นิวตัน)
รุ่นฉากเข้ามุม	น้ำหนัก (กรัม)	สลักเกลียว	จำนวน	น็อตตัว T	จำนวน	น้ำหนักบรรทุกที่ยอมรับได้ (นิวตัน)
HBL45TS5	41	CBM5-14	2	HNTT5-5	2	833
HBL45TD5	100		4		4	1470
HBL135TS5	48		2		2	833
HBL135TD5	118		4		4	1470

การแปรรูปเพิ่มเติมของฉากเข้ามุม

รุ่นฉากเข้ามุม	-	(C・SET・SST・SEU・SSU・SEP・SSP・Z5)
HBL45TS5	-	SET

[ ! ] Z5 เฉพาะ (ยกเว้น Z5 ที่มีในสต็อก)

3	การจัดส่งภายในวันเดียวกัน

การดัดแปลง

รหัสฉากเข้ามุม

คุณลักษณะเฉพาะ

ฉากเข้ามุมที่เหมาะสม

ฉากเข้ามุมเพิ่มเติม ครอบคลุมรูสำหรับติดตั้ง

การทำเกลียว บนฉากเข้ามุมสำหรับการติดตั้งฝาครอบ
(ทั้งสองด้าน M5 ลึก 15 มม.)
(สกรูติดตั้ง P.798 HCBM)

HBL45TS5
HBL135TS5

ชุดของ สลักเกลียวและน็อตที่เข้ากันได้

SET
SST
(สแตนเลส)
SEU
(ก่อนประกอบ
spring nut)
SSU
(ก่อนประกอบ
น็อตสปริง
สแตนเลส)
SEP
(หลังประกอบ
น็อตสปริง)
SSP
(หลังประกอบ
น็อตสปริง สแตนเลส
เหล็ก)

ชุดนี้ประกอบด้วยสลักเกลียวและน็อตที่เหมาะสม
สำหรับ การติดตั้งฉากเข้ามุมกับเฟรม ( (เพิ่มในราคาของฉากเข้ามุม) (ตัวอย่าง) เมื่อระบุ HBL45TS5

	สลักเกลียว		น็อต
รหัส	รุ่นฉากเข้ามุม	จำนวน	รุ่นฉากเข้ามุม	จำนวน
SET	CBM5-14	2	HNTT5-5	2
SST	SCB5-14		HNTTBS5-5
SEU	CBM5-14		HNTU5-5
SSU	SCB5-14		SHNTU5-5
SEP	CBM5-14		HNTP5-5
SSP	SCB5-14		SHNTP5-5

[ ! ] เมื่อระบุชิ้นส่วนที่ไม่ใช่ HBL45TS5, กรุณาตรวจสอบ
สลักเกลียวและน็อตที่เหมาะสม

HBL45TS5

HBL45TD5

HBL135TS5

HBL135TD5

ฉากองศา 135
การเจาะหลุมเสริมแบบ Counterbore

เจาะรูหัวจมสองรู ลงในฉากเข้ามุม 135 องศา รุ่น HBL135T□5
(สลักเกลียวที่ใช้ได้: M5)

3	การจัดส่งภายในวันเดียวกัน

[NG] สลักเกลียวและน็อตที่เข้ากันได้ไม่สามารถใช้ร่วมกับชุดนี้ได้

HBL135TS5

HBL135TD5

[ ! ] เมื่อระบุ -SET, -SEU หรือ -SEP สลักเกลียวที่รวมมาในชุดจะไม่เป็นไปตามมาตรฐาน RoHS

รายละเอียดเพิ่มเติมสำหรับฉากเข้ามุม

■รายละเอียดของชุดสลักเกลียวและน็อตที่ใช้ได้

การแปรรูปเพิ่มเติม รุ่นฉากเข้ามุม	สลักเกลียว		น็อต
การแปรรูปเพิ่มเติม รุ่นฉากเข้ามุม	รุ่นฉากเข้ามุม (เฉพาะเส้นผ่านศูนย์กลาง)	วัสดุฉากเข้ามุม	ประเภท	รุ่น	วัสดุฉากเข้ามุม	ที่กั้น
SET	CBM5-14	เหล็ก	อันดับแรก	HNTT5-5	เหล็ก	ไม่มี
SST	SCB5-14	สแตนเลส	อันดับแรก	HNTTBS5-5	สแตนเลส	ไม่มี
SEU	CBM5-14	เหล็ก	อันดับแรก	HNTU5-5	เหล็ก	ใช่
SSU	SCB5-14	สแตนเลส	อันดับแรก	SHNTU5-5	สแตนเลส	ใช่
SEP	CBM5-14	เหล็ก	การใส่ภายหลัง	HNTP5-5	เหล็ก	ใช่
SSP	SCB5-14	สแตนเลส	การใส่ภายหลัง	SHNTP5-5	สแตนเลส	ใช่

สำหรับฉากเข้ามุมร่องเดี่ยว (HBL45TS5, HBL135TS5) มีการรวมสลักเกลียวสองตัวและน็อตสองตัวไว้ด้วย
สำหรับฉากเข้ามุมร่องคู่ของเฟรมสี่เหลี่ยมขนาด 40 (HBL45TD5, HBL135TD5) มีการรวมสลักเกลียวสี่ตัวและน็อตสี่ตัวไว้ด้วย

หากไม่มีอุปกรณ์เสริม จะมีเฉพาะตัวหลักเท่านั้น กรุณาเลือกน็อตและสลักเกลียวด้วยตัวเอง

เฟรมที่รองรับฉากเข้ามุม

HBL45TS5, HBL135TS5: สำหรับฉากเข้ามุมร่องเดี่ยวซีรีส์ 5 HBL45TD5, HBL135TD5: สำหรับฉากเข้ามุมร่องคู่ซีรีส์ 5 (เฟรมสี่เหลี่ยมขนาด 40)

ตัวอย่างการใช้งานของฉากเข้ามุม

บนเฟรมอลูมิเนียม , ฉากเข้ามุมสามารถติดตั้งได้อย่างเรียบร้อย

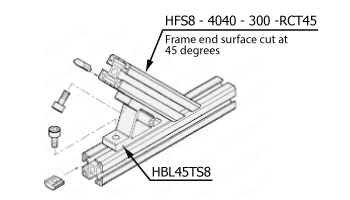

■ ตัวอย่างการใช้งานฉากเข้ามุม 45 องศา
Example of using a 45 degree Angular Brackets

ข้อมูลการเปรียบเทียบสินค้าฉากเข้ามุม

■ฉากเข้ามุมแบบมุมเอียงซีรีส์ 5

ชื่อสินค้าของฉากเข้ามุม	ฉากเข้ามุมแบบมุมเอียง	ฉากเข้ามุมแบบปรับมุมอิสระ
รูปภาพสินค้า
แผนภาพการติดตั้ง
ฉากเข้ามุมแบบมุมเอียง	45 องศา, 135 องศา	ทุกมุม
เฟรมที่รองรับฉากเข้ามุม	ซีรีส์ 5 ขนาด 20 มม. สี่เหลี่ยม, 40 มม. สี่เหลี่ยม	ซีรีส์ 5 ขนาด 20 มม. สี่เหลี่ยม
หน้าผลิตภัณฑ์	ผลิตภัณฑ์ฉากเข้ามุมนี้	หน้าผลิตภัณฑ์ฉากเข้ามุม
