เหล็กฉากสำหรับยึดแบบหนา - ซีรีส์ 5, ร่อง 6 มม., 2 ร่อง, 4 รูติดตั้ง

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เฟรม ชนิดร่อง 2 แถวสามารถเชื่อมต่อได้ด้วย เหล็กยึด ตัวเดียว นี่คือ เหล็กยึด อัดขึ้นรูป เนื่องจากไม่มีส่วนที่ยื่นออกมา จึงเป็นไปได้ทั้ง การเชื่อมต่อสายไฟ เฟรม และการติดตั้ง แผ่นเพลท

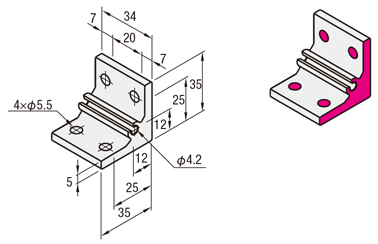

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

NBLTD5
HBLTD5
HBLTDB5(อโนไดซ์สีดำ)
CHBLTD5(เคลือบใส)

[ ! ]NBLTD5 ไม่มีอโนไดซ์ทั้งสองด้านหรือรูสลักเกลียว

ซีรีส์ 5 (ความกว้างร่อง 6 มม.) - สำหรับร่อง 2 แถว - ขายึดหนาอัดขึ้นรูป: รูปภาพที่เกี่ยวข้อง

[ ! ]พื้นผิวสัมผัสของเฟรมอลูมิเนียมจะถูกกลึงเพื่อให้มั่นใจในความตั้งฉาก
[ ! ]สำหรับความตั้งฉากของเหล็กฉาก 90 องศา โปรดดูที่ตารางค่าความคลาดเคลื่อนของความตั้งฉาก
[ ! ]รุ่น NBLTD5 และ CHBLTD5 ไม่ได้ผ่านการกลึง ค่าความคลาดเคลื่อนของความตั้งฉากอยู่ที่ ±1°

ประเภท	[M] วัสดุเหล็กฉาก 90 องศา	[S] การเคลือบผิว
NBLTD5	A6063S-T5	อโนไดซ์สีขาว[ ! ]
HBLTD5	A6N01SS-T5	อโนไดซ์สีขาว[ ! ]
HBLTDB5		Black anodized
CHBLTD5		เคลือบใส (อโนไดซ์สีขาว + เคลือบใส)

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

[ ! ]เมื่อสั่งซื้อโบลท์และน็อตเป็นชุด โปรดตรวจสอบขั้นตอนเพิ่มเติม "คลองเลื่อยโบลท์และน็อตที่เกี่ยวข้อง"

รุ่นเหล็กฉาก 90 องศา

HBLTD5

・รายการราคาด้านล่างนี้เป็นปัจจุบันณ เดือนเมษายน ปี 2011
・หากต้องการตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "Check Price" หลังจากระบุรุ่นสินค้าแล้ว

รุ่นเหล็กฉาก 90 องศา	น้ำหนัก (กรัม)	สลักเกลียวและทีน็อตที่เหมาะสม				แรงที่รับได้ (N)
		สลักเกลียว	จำนวน	ทีน็อต	จำนวน
NBLTD5	36	CBM5-10	4	HNTT5-5	4	1470
HBLTD5
HBLTDB5^*(อโนไดซ์สีดำ)
CHBLTD5 (เคลือบใส)

การประมวลผลเพิ่มเติมของรุ่นเหล็กฉาก 90 องศา

รุ่นเหล็กฉาก 90 องศา	-	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLTD5	-	SET
HBLTD5	-	C-SET

การเปลี่ยนแปลง	รหัส	รายละเอียด	รุ่นเหล็กฉาก 90 องศาที่ใช้ได้
รูยึดฝาครอบเพิ่มเติม	C	เหล็กฉาก 90 องศานี้ถูกต๊าปเกลียวไว้สำหรับยึดฝาครอบ (ทั้งสองด้านเป็นเกลียว M5 ลึก 15 มม.) (สกรูที่ใช้ยึดคือHCBM)	NBLTD5
			HBLTD5
			CHBLTD5
			NBLUD5
			HBLUD5
			HBLTDW5

การเปลี่ยนแปลง

รหัส

รายละเอียด

รุ่นเหล็กฉาก 90 องศาที่ใช้ได้

สลักเกลียวและน็อตที่สามารถใช้ร่วมกันได้
รวมอยู่ในชุด

SET
SST
(สแตนเลส)
SEU
(ทีน็อตแบบสปริง
สำหรับประกอบก่อน)
SSU
(ทีน็อตแบบสปริง
สำหรับประกอบก่อน
ทำจากสแตนเลส)
SEP
(ทีน็อตแบบสปริง
สำหรับประกอบภายหลัง)
SSP
(ทีน็อตแบบสปริง
สำหรับประกอบภายหลัง
ทำจากสแตนเลส)
SEC
(
สลักเกลียวและน็อตพร้อมแหวนรอง)

สลักเกลียวและน็อตที่ใช้ยึดขา เหล็กฉาก 90 องศา เข้ากับเฟรม
รวมอยู่ในชุดแล้ว (
ราคาถูกรวมไว้ในราคาของ เหล็กฉาก 90 องศา แล้ว)

(ตัวอย่าง) เมื่อระบุ HBLTD5

	สลักเกลียว		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM5-10		4	HNTT5-5	4
SST	SCB5-10			HNTTBS5-5
SEU	CBM5-10			HNTU5-5
SSU	SCB5-10			SHNTU5-5
SEP	CBM5-10			HNTP5-5
SSP	SCB5-10			SHNTP5-5
SEC	HCBST5-12			HNTT5-5

NBLTD5

HBLTD5

HBLTDB5

CHBLTD5

NBLUD5

HBLUD5

HBLUDB5

HBLTDW5

[ ! ]สลักเกลียวสำหรับเหล็กฉาก 90 องศาที่ผ่านการอโนไดซ์สีดำคือ HCBMTB (โครเมต 3 วาเลนต์สีดำ) [
! ]เมื่อระบุรหัส -SET, -SEU หรือ -SEP กับเหล็กฉากที่ไม่ใช่แบบอโนไดซ์สีดำ สลักเกลียวที่ให้มาจะไม่เป็นไปตามข้อกำหนด RoHS

รายละเอียดการประมวลผลพิ่มเติมของเหล็กฉาก 90 องศา

■ การเจาะรูสำหรับติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

สามารถเพิ่มรูเกลียว M5 ที่ทั้งสองด้านได้
ตัวอย่างรุ่นที่มีการประมวลผลพิ่มเติม: HBLTD5-C

■ รายละเอียดชุดสลักเกลียวและน็อตที่ใช้ร่วมกับเหล็กฉาก 90 องศา

รุ่นที่ผ่านการประมวลผลพิ่มเติม	สลักเกลียว		น็อต
รุ่นที่ผ่านการประมวลผลพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	ตัวกันหมุน
SET	CBM5-10	เหล็ก	ติดตั้งแรก	HNTT5-5	เหล็ก	ไม่มี
SST	SCB5-10	สแตนเลส	ติดตั้งแรก	HNTTBS5-5	สแตนเลส	ไม่มี
SEU	CBM5-10	เหล็ก	ติดตั้งแรก	HNTU5-5	เหล็ก	ใช่
SSU	SCB5-10	สแตนเลส	ติดตั้งแรก	SHNTU5-5	สแตนเลส	ใช่
SEP	CBM5-10	เหล็ก	หลังติดตั้ง	HNTP5-5	เหล็ก	ใช่
SSP	SCB5-10	สแตนเลส	หลังติดตั้ง	SHNTP5-5	สแตนเลส	ใช่
SEC	HCBST5-12	เหล็ก (พร้อมเครื่องซักผ้า)	ติดตั้งแรก	HNTT5-5	เหล็ก	ไม่มี

วิธีการใช้งานเหล็กฉาก 90 องศา

เป็นเหล็กฉาก 90 องศาแบบอัดขึ้นรูป (Extrusion type) เนื่องจากไม่มีปุ่มยื่นออกมา จึงสามารถใช้งานได้ทั้งการเชื่อมต่อเฟรมและการติดตั้งแผ่น
สินค้าที่มีร่อง 2 แถวสามารถเชื่อมต่อได้ด้วยเหล็กฉากเพียงตัวเดียว (ตัวอย่างเฟรมที่ใช้: HFS5-4040 )

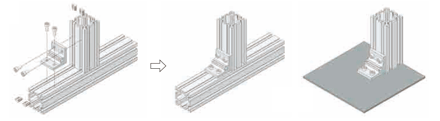

■ ตัวอย่างการเชื่อมต่อแบบ HBLTD

■ สามารถเชื่อมต่อเฟรมและติดตั้งแผ่นได้ทั้งสองแบบ

หรือ

ซีรีส์ 5 (ความกว้างร่อง 6 มม.) - สำหรับร่อง 2 แถว - เหล็กฉากยึดหนา: รูปภาพที่เกี่ยวข้อง

สินค้าที่คล้ายกันของเหล็กฉาก 90 องศา

■ ซีรีส์ 5 (ความกว้างร่อง 6 มม.) – สำหรับร่องแบบ 2 แถว – เหล็กฉาก 90 องศา

ชื่อสินค้า	[สินค้านี้] เหล็กฉากแบบอัดขึ้นรูปหนา	เหล็กฉากแบบอัดขึ้นรูปหนาพิเศษ	เหล็กฉากแบบอัดขึ้นรูปหนา	เหล็กฉากแบบบาง	เหล็กฉากกลับด้าน พร้อมปุ่มยื่น	เหล็กฉากกลับด้าน พร้อมปุ่มยื่น	เหล็กฉากพร้อมปุ่มยื่น
รูปภาพ
ตำแหน่งที่ยื่นออกมา	-	-	-	-	มีปุ่มยื่นทั้งสองด้าน / มีปุ่มยื่นด้านเดียว	มีปุ่มยื่นทั้งสองด้าน	มีปุ่มยื่นทั้งสองด้าน
น้ำหนักบรรทุกที่อนุญาต (N)	1470	1470	2156	686/1176/1617	1470	2156	1470
วัสดุ	A6063S-T5 A6N01SS-T5	A6063S-T5 A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	ADC12	ADC12	ADC12
คุณสมบัติของเหล็กฉาก 90 องศา	เหล็กฉาก 90 องศาแบบอัดขึ้นรูปหนา สามารถใช้งานร่วมกับการเคลือบใสได้	สินค้านี้มีความแข็งแรงมากกว่าเหล็กฉากแบบอัดขึ้นรูปหนา ทรงของมันช่วยลดการสะสมของฝุ่น	ประเภทนี้มีรูยึด 4 รูในด้านเดียว ช่วยให้การเชื่อมต่อแข็งแรงยิ่งขึ้น	เหมาะสำหรับการประหยัดพื้นที่ระหว่างติดตั้ง ตำแหน่งรูสามารถเปลี่ยนได้ด้วยการประมวลผลพิ่มเติม	สามารถเชื่อมต่อแบบตัว L และแบบข้ามกันได้ การจัดตำแหน่งทำได้ง่ายด้วยปุ่มยื่น	มีโครงเสริมและรูยึด 4 รูในด้านเดียว ช่วยเพิ่มความแข็งแรงในการเชื่อมต่อ	ปุ่มยื่นช่วยให้จัดตำแหน่งได้ง่าย ทรงของมันช่วยลดการสะสมของฝุ่น

■ ความแตกต่างระหว่างเหล็กฉากแบบอัดขึ้นรูปและเหล็กฉากแบบมีปุ่มยื่น

[สินค้านี้] เหล็กฉากแบบอัดขึ้นรูป

ซีรีส์ 5 (ร่องกว้าง 6 มม.) - สำหรับร่อง 2 แถว - เหล็กฉากแบบอัดขึ้นรูปหนา ภาพเปรียบเทียบ

· วัสดุของเหล็กฉาก 90 องศาแบบอัดขึ้นรูปคือ A6N01SS-T5 โดยขึ้นรูปจากอะลูมิเนียมด้วยการอัดขึ้นรูป พื้นผิวผ่านการชุบอโนไดซ์
· เหมาะสำหรับการใช้งานที่ต้องการความกลมกลืนกับเฟรม และออกแบบให้ช่วยลดการสะสมของฝุ่น
· แข็งแรงกว่าเหล็กฉากแบบมีปุ่มยื่น จึงเหมาะสำหรับการใช้งานที่ต้องการความแข็งแรงเป็นพิเศษ

เหล็กฉากแบบมีปุ่มยื่น

・เหล็กฉากแบบมีปุ่มยื่นเป็นเหล็กฉาก 90 องศาที่ผลิตจากวัสดุ ADC12 ด้วยการหล่อขึ้นรูป โดยทั่วไปจะไม่ผ่านการชุบอโนไดซ์ และมีราคาถูกกว่าเหล็กฉากแบบอัดขึ้นรูปที่มีขนาดเท่ากัน
・ปุ่มยื่นทำหน้าที่เป็นตัวกันหมุนขณะขันยึด ช่วยให้ทำงานได้ง่ายขึ้น
・มีหลากหลายประเภทที่เพิ่มฟังก์ชันการใช้งานเพิ่มเติม

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ ความตั้งฉากของเหล็กฉาก 90 องศา

กรุณาตรวจสอบตารางค่าความคลาดเคลื่อนของมุมฉากเพื่อดูค่าความตั้งฉากของเหล็กฉาก

■ แนวคิดเกี่ยวกับน้ำหนักที่เหล็กฉาก 90 องศารับได้

ซีรีส์ 5 (ร่องกว้าง 6 มม.) - สำหรับร่อง 2 แถว - เหล็กฉากแบบอัดขึ้นรูปหนา ภาพข้อมูลทางเทคนิค 1

เหล็กฉาก 90 องศา: ดังที่แสดงในภาพทางซ้าย มีการติดตั้งเฟรมสองชุดโดยวางเฟรมหนึ่งระหว่างกลาง และติดตั้งเหล็กฉากสองตัวที่ด้านล่าง โดยแสดงค่าน้ำหนักที่รองรับได้ต่อยูนิต
เหล็กฉาก 90 องศา: ค่าน้ำหนักที่รองรับได้นี้หมายถึงน้ำหนักที่เหล็กฉากสามารถคงตำแหน่งไว้ได้ (โดยไม่แตกหักหรือเลื่อนหลุด) เมื่อติดตั้งสลักเกลียวครบทุกตำแหน่งของรูยึด และมีการออกแรงกด

■ สมบัติเชิงกลของวัสดุเฟรมอะลูมิเนียม (อ้างอิงตามมาตรฐาน JIS)

วัสดุ (สัญลักษณ์ตาม JIS)	A6063S-T5	A6N01SS-T5
ความต้านแรงดึง (N/^mm²)	มากกว่า 155	245 ขึ้นไป
ความแข็งแรง (N/^mm²)	มากกว่า 110	มากกว่า 205
โมดูลัสของความยืดหยุ่น (N/^mm²)	69972	69972
ความแข็งแบบบริเนล (HB)	88	88
การเคลือบผิว	อโนไดซ์ 9μm ขึ้นไป	อโนไดซ์ 9μm ขึ้นไป
