ฉากยึดแบบมีสันกลับด้านได้ สำหรับซีรีส์ 5 (ร่องกว้าง 6 มม.) แบบ 2 ร่อง
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
อนุญาตทั้ง การเชื่อมต่อสายไฟ ทรงตัว L และ การเชื่อมต่อสายไฟ ต่อข้าม ฉากยึด ไม่ยื่นออกมาจาก เฟรม แม้ว่าจะเชื่อมต่อข้ามกัน

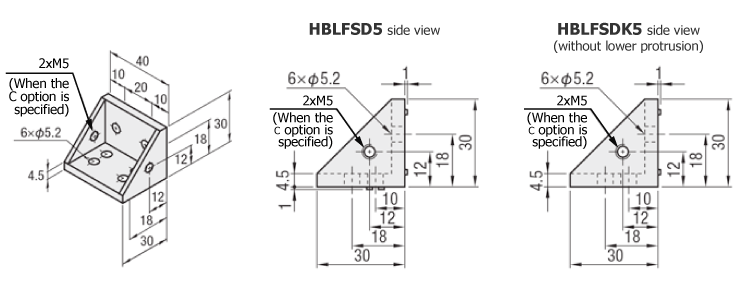

Drawing ระบุขนาดเหล็กฉาก 90 องศา
HBLFSD5
HBLFSDK5
(มีส่วนที่ยื่นออกมาด้านหนึ่ง)
HBLFSDK5
(มีส่วนที่ยื่นออกมาด้านหนึ่ง)
[ ! ]สำหรับความเหลี่ยมของขายึดโปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม
[M]วัสดุ ADC12
ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา
[ ! ]เมื่อสั่งซื้อ โบลท์ และ น็อต เป็น คลองเลื่อย โปรดตรวจสอบงานเพิ่มเติม "คลองเลื่อย โบลท์ และ น็อต ที่เกี่ยวข้อง"
| รุ่น |
| HBLFSD5 |
・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่น | มวล (กรัม) | โบลท์/น็อตตัว T ใช้งานได้ | น้ำหนักบรรทุกที่อนุญาต (นิวตัน) | |||
| โบลท์ | จำนวนชิ้น | T-น็อต | จำนวนชิ้น | |||
| HBLFSD5 | ยี่สิบห้า | CBM5−10 | 4 | HNTT5−5 | 4 | 1470 |
| HBLFSDK5 | ||||||
การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่น | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLFSD5 | − | SET |
| HBLFSD5 | − | C-SET |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขายึดที่ใช้งานได้ |
| รูยึดฝาครอบเพิ่มเติม | C | เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM) | HBLFSD5 |
| HBLFSDK5 | |||
| HBLFUD5 | |||
| HBLFSDW5 |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขายึดที่ใช้งานได้ | ||||||||||||||||||||||||||||||||||||||
| ตั้ง สลักเกลียวและ น็อต ที่เกี่ยวข้อง | SET SST (สแตนเลส) SEU (น็อตสปริงพรีฟิต) SSU (น็อตสปริงพรีฟิต สแตนเลส) SEP (น็อตสปริงฟิตติ้ง) SSP (น็อตสปริงฟิตติ้งสแตน เลส) SEC (โบลท์/น็อตพร้อมแหวนรอง) | ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม (เพิ่มในราคาขายึด) (ตัวอย่าง) เมื่อระบุ HBLFSD5
| - | ||||||||||||||||||||||||||||||||||||||
| HBLFSD5 | |||||||||||||||||||||||||||||||||||||||||
| HBLFSDK5 | |||||||||||||||||||||||||||||||||||||||||
| HBLFUD5 | |||||||||||||||||||||||||||||||||||||||||
| HBLFSDW5 | |||||||||||||||||||||||||||||||||||||||||
รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา
■ การเจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา
คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLFSD5-C
■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา
| รูปแบบการตัดเฉือนเพิ่มเติม | โบลท์ | น็อต | ||||
|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ชนิด | รุ่น | วัสดุ | ตัวอุด | |
| SET | CBM5-10 | เหล็ก | เข้าก่อน | HNTT5-5 | เหล็ก | ไม่มี |
| SST | SCB5-10 | สแตนเลส | เข้าก่อน | HNTTBS5-5 | สแตนเลส | ไม่มี |
| SEU | CBM5-10 | เหล็ก | เข้าก่อน | HNTU5-5 | เหล็ก | ใช่ |
| SSU | SCB5-10 | สแตนเลส | เข้าก่อน | SHNTU5-5 | สแตนเลส | ใช่ |
| SEP | CBM5-10 | เหล็ก | เข้าช้า | HNTP5-5 | เหล็ก | ใช่ |
| SSP | SCB5-10 | สแตนเลส | เข้าช้า | SHNTP5-5 | สแตนเลส | ใช่ |
| SEC | HCBST5-12 | เตารีด (พร้อมเครื่องซักผ้า) | เข้าก่อน | HNTT5-5 | เหล็ก | ไม่มี |
ตัวอย่างการใช้งานเหล็กฉาก 90 องศา
- เหล็กฉาก 90 องศา ประเภทนี้มีส่วนที่ยื่นออกมาพอดีกับร่องเฟรม
เหล็กฉาก 90 องศา ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่ายขึ้น - เหล็กฉาก 90 องศา การเชื่อมต่อสามารถทำได้โดยใช้การเชื่อมต่อรูปตัว L หรือการเชื่อมต่อแบบข้าม
- HBLFSD5 มีส่วนที่ยื่นออกมาทั้งสองด้าน และ HBLFSDK5 มีส่วนที่ยื่นออกมาด้านหนึ่ง
HBLFSDK5 ไม่มีส่วนที่ยื่นออกมาที่ด้านล่างของเฟรม จึงสามารถติดตั้งเข้ากับเพลตได้โดยตรง
สามารถใช้ได้แม้ว่าจะข้ามเฟรมก็ตาม
■ เหล็กฉาก 90 องศาสามารถติดเข้ากับเพลทได้โดยตรง
ข้อมูลทางเทคนิคเหล็กฉาก 90 องศา
■ มุมขวาของเหล็กฉาก 90 องศา
สำหรับความเหลี่ยมของขายึดโปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา
ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีขายึดสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่ขายึดสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่ขายึดสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา
■ 5 ซีรีส์ (ความกว้างของร่อง 6 มม.) -สำหรับร่อง 2 แถว- ตัวยึดเหล็กฉาก 90 องศา
| ชื่อสินค้า | ตัวยึดถอยหลังแบบมีส่วนยื่นออกมา (ผลิตภัณฑ์นี้) | ขายึดถอยหลังพร้อมส่วนที่ยื่นออกมา | ขายึดที่มีส่วนยื่นออก | ขายึดหนาอัดขึ้นรูป | ขายึดหนาพิเศษอัดขึ้นรูป | ขายึดหนาอัดขึ้นรูป | ขายึดบาง |
|---|---|---|---|---|---|---|---|
| ภาพ |
|
|
|
|
|
|
|
| ตำแหน่งที่ยื่นออกมา | มีส่วนยื่นออกมาทั้งสองด้าน/ มีส่วนยื่นออกมาด้านเดียว | โดยมีส่วนยื่นออกมาทั้งสองด้าน | โดยมีส่วนยื่นออกมาทั้งสองด้าน | - | - | - | - |
| น้ำหนักบรรทุกที่อนุญาต (นิวตัน) | 1470 | 2156 | 1470 | 1470 | 1470 | 2156 | 686/1176/1617 |
| วัสดุ | ADC12 | ADC12 | ADC12 | A6063S?T5 A6N01SS?T5 | A6063S?T5 A6N01SS?T5 | A6N01SS?T5 | A6N01SS?T5 |
| คุณสมบัติ | สามารถเชื่อมต่อรูปตัว L และการเชื่อมต่อข้ามได้ มีส่วนที่ยื่นออกมาเพื่อให้วางตำแหน่งได้ง่าย | ยางและรูยึด 4 รูที่ด้านหนึ่งเพื่อการเชื่อมต่อที่ปลอดภัยยิ่งขึ้น | มีส่วนที่ยื่นออกมาเพื่อให้วางตำแหน่งได้ง่าย รูปทรงป้องกันไม่ให้ฝุ่นสะสม | นี่คือเหล็กยึดหนาอัดขึ้นรูป เข้ากันได้กับการทาสีใส | เป็นผลิตภัณฑ์ที่มีความแข็งแรงเพิ่มขึ้นจากเหล็กยึดหนาแบบอัดขึ้นรูป รูปทรงป้องกันไม่ให้ฝุ่นสะสม | ประเภทนี้มีรูยึด 4 รูที่ด้านหนึ่งเพื่อการเชื่อมต่อที่ปลอดภัยยิ่งขึ้น | มีประสิทธิภาพในการประหยัดพื้นที่ระหว่างการติดตั้ง ตำแหน่งรูสามารถเปลี่ยนแปลงได้ด้วยการตัดเฉือนเพิ่มเติม |
