ขายึดหนาพิเศษ - ซีรีส์ 5, ร่อง 6 มม., 1 ร่อง

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เฟรม ชนิดร่อง 2 แถวสามารถเชื่อมต่อได้ด้วย เหล็กยึด ตัวเดียว เป็น ผลิตภัณฑ์ ที่มีความแข็งแรงเพิ่มขึ้นของ เหล็กยึด แบบหนาอัดขึ้นรูป

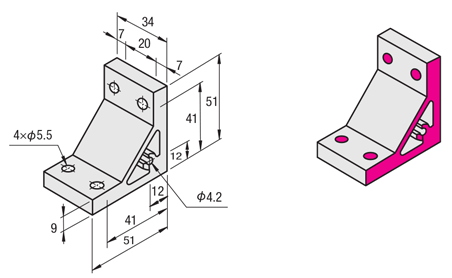

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

NBLUD5
HBLUD5
HBLUDB5(ชุบดำ)

[ ! ]NBLUD5 ไม่มีการชุบทั้งสองด้านหรือรูสลักเกลียว 5 Series (ความกว้างร่อง 6 มม.) - สำหรับร่อง 2 แถว - เหล็กฉาก 90 องศาแบบรีดหนาพิเศษ: รูปภาพที่เกี่ยวข้อง

ประเภทเหล็กฉาก 90 องศา	[M] วัสดุ	[S] การชุบผิว
NBLUD5	A6063S-T5	ชุบขาว[ ! ]
HBLUD5	A6N01SS-T5	ชุบขาว[ ! ]
HBLUDB5	A6N01SS-T5	ชุบดำ

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

[ ! ]เมื่อสั่งซื้อสลักเกลียวและน็อตเป็นชุด กรุณาตรวจสอบการประมวลผลเพิ่มเติม "ชุดสลักเกลียวและน็อตที่ใช้ได้"

รุ่นเหล็กฉาก 90 องศา

HBLUD5

・ราคาที่แสดงด้านล่างเป็นราคาปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

รุ่น	มวล (g)	สลักเกลียวและตัวยึด T-nuts				น้ำหนักที่อนุญาต (N)
		สลักเกลียว	จำนวน	ตัวยึด T-nuts	จำนวน
NBLUD5	75	CBM5-14	4	HNTT5-5	4	1470
HBLUD5
HBLUDB5^*(ชุบดำ)

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่นเหล็กฉาก 90 องศา	-	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
NBLUD5	-	SET
NBLUD5	-	C-SET

การแก้ไข	รหัส	คุณสมบัติ	เหล็กฉาก 90 องศาที่ใช้ได้
รูสลักเกลียวที่ต้องการติดตั้งประกอบเหล็กฉาก 90 องศา	C	เหล็กฉาก 90 องศามีรูสลักเกลียวสำหรับติดตั้งประกอบประกอบ (ทั้งสองด้าน M5 ลึก 15 มม.) (สลักเกลียวติดตั้งเป็น HCBM)	NBLTD5
			HBLTD5
			CHBLTD5
			NBLUD5
			HBLUD5
			HBLTDW5

การแก้ไข

รหัส

คุณสมบัติ

เหล็กฉาก 90 องศาที่ใช้ได้

สลักเกลียวและตัวยึดที่รวมอยู่

SET
SST
(สลักเกลียวทองเหลือง)
SEU
(ตัวยึดที่ติดตั้งเป็นตัวยึดสปริง)
SSU
(ตัวยึดที่ติดตั้งเป็นตัวยึดสปริง)
SEP
(ตัวยึดที่ติดตั้งเป็นตัวยึดสปริง)
SSP
(ตัวยึดที่ติดตั้งเป็นตัวยึดสปริง)
SEC
(สลักเกลียวและตัวยึดที่ติดตั้งเป็นตัวยึดสปริง)

สลักเกลียวและตัวยึดที่ติดตั้งเป็นตัวยึดสปริงสำหรับติดตั้งประกอบประกอบ
(สลักเกลียวและตัวยึดที่ติดตั้งเป็นตัวยึดสปริง)

(ตัวอย่าง) เมื่อรุ่น HBLUD5 ถูกระบุ

	สลักเกลียว		ตัวยึด
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM5-14	4	HNTT5-5	4
SST	SCB5-14		HNTTBS5-5
SEU	CBM5-14		HNTU5-5
SSU	SCB5-14		SHNTU5-5
SEP	CBM5-14		HNTP5-5
SSP	SCB5-14		SHNTP5-5
SEC	HCBST5-16		HNTT5-5

NBLTD5

HBLTD5

HBLTDB5

CHBLTD5

NBLUD5

HBLUD5

HBLUDB5

HBLTDW5

[ ! ]สลักเกลียวสำหรับเหล็กฉาก 90 องศาที่มีสีดำทำเป็น HCBMTB (สีดำสามชั้น)[
! ]เมื่อระบุ -SET, -SEU, หรือ -SEP กับเหล็กฉาก 90 องศาที่ไม่ใช่เหล็กฉาก 90 องศาที่มีสีดำ สลักเกลียวที่รวมอยู่ไม่มีคุณสมบัติ RoHS

รายละเอียดการประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

การตัดรูสำหรับติดตั้งประกอบประกอบ (-C) ของเหล็กฉาก 90 องศา

สามารถเพิ่มรูสลักเกลียว M5 ทั้งสองด้านได้
ตัวอย่างการเปลี่ยนแปลงรุ่น: HBLUD5-C

รายละเอียดเหล็กฉาก 90 องศาของสลักเกลียวและตัวยึดที่ใช้ได้

รุ่นการเปลี่ยนแปลง	สลักเกลียว		ตัวยึด
รุ่นการเปลี่ยนแปลง	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	ตัวยึด
SET	CBM5-14	เหล็ก	ติดตั้งแรก	HNTT5-5	เหล็ก	ไม่มี
SST	SCB5-14	สแตนเลส	ติดตั้งแรก	HNTTBS5-5	สแตนเลส	ไม่มี
SEU	CBM5-14	เหล็ก	ติดตั้งแรก	HNTU5-5	เหล็ก	ใช้ได้
SSU	SCB5-14	สแตนเลส	ติดตั้งแรก	SHNTU5-5	สแตนเลส	ใช้ได้
SEP	CBM5-14	เหล็ก	ติดตั้งหลัง	HNTP5-5	เหล็ก	ใช้ได้
SSP	SCB5-14	สแตนเลส	ติดตั้งหลัง	SHNTP5-5	สแตนเลส	ใช้ได้
SEC	HCBST5-16	เหล็ก (มีลูกกลม)	ติดตั้งแรก	HNTT5-5	เหล็ก	ไม่มี

สินค้าที่คล้ายกันของเหล็กฉาก 90 องศา

■รุ่นเหล็กฉาก 90 องศา 5 ชุด (ความกว้างร่อง 6 มม.) สำหรับร่อง 2 แถว

ชื่อสินค้า	เหล็กฉาก 90 องศาที่มีความหนาสูงสุด	เหล็กฉาก 90 องศาที่มีความหนาสูงสุด	เหล็กฉาก 90 องศาที่มีความหนาสูงสุด	เหล็กฉาก 90 องศาที่มีความหนาสูงสุด	เหล็กฉาก 90 องศาที่มีความหนาสูงสุด	เหล็กฉาก 90 องศาที่มีความหนาสูงสุด	เหล็กฉาก 90 องศาที่มีความหนาสูงสุด
รูปภาพ
ตำแหน่งยื่น	-	-	-	-	มียื่นทั้งสองด้าน / มียื่นด้านหนึ่ง	มียื่นทั้งสองด้าน	มียื่นทั้งสองด้าน
กำลังรับน้ำหนัก (N)	1470	1470	2156	686/1176/1617	1470	2156	1470
วัสดุ	A6063S-T5 A6N01SS-T5	A6063S-T5 A6N01SS-T5	A6N01SS-T5	A6N01SS-T5	ADC12	ADC12	ADC12
คุณสมบัติ	เหล็กฉาก 90 องศา, สินค้านี้มีความแข็งแรงมากกว่าเหล็กฉาก 90 องศาที่มีความหนาสูงสุด	เหล็กฉาก 90 องศาที่มีความหนาสูงสุด. สำหรับชุบสีสันสดใส	เหล็กฉาก 90 องศานี้มีรูยึดทั้งหมดบนด้านหนึ่ง ทำให้เชื่อมต่อแข็งแรงมากขึ้น	สำหรับการบันทึกพื้นที่ระหว่างการติดตั้ง สามารถเปลี่ยนตำแหน่งรูยึดได้ด้วยการดำเนินการเพิ่มเติม	สามารถเชื่อมต่อรูยึดสองรูยึดได้ ตำแหน่งรูยึดง่ายด้วยยื่น	มีรูยึดทั้งหมดบนด้านหนึ่ง ทำให้เชื่อมต่อแข็งแรงมากขึ้น	ยื่นทำให้ตำแหน่งรูยึดง่าย รูยึดทำให้ฝุ่นสะสมยาก

■ ความแตกต่างระหว่างเหล็กฉาก 90 องศาแบบรีดและเหล็กฉาก 90 องศาแบบยื่น

[สินค้านี้] เหล็กฉาก 90 องศาแบบรีด

5 Series (ความกว้างร่อง 6 มม.) - สำหรับร่อง 2 แถว - เหล็กฉาก 90 องศาแบบรีดหนาพิเศษ รูปภาพที่เกี่ยวข้อง 1_ สินค้าที่เกี่ยวข้อง

· วัสดุของเหล็กฉาก 90 องศาแบบรีดคือ A6N01SS-T5 และทำโดยการรีดอลูมิเนียม พื้นผิวมีการชุบ
· มีประสิทธิภาพเมื่อต้องการรวมรูปลักษณ์กับเฟรม มีโครงสร้างที่ป้องกันการสะสมของฝุ่น
· แข็งแรงกว่าเหล็กฉาก 90 องศาแบบยื่น จึงเหมาะสำหรับสถานที่ที่ต้องการความแข็งแรง

เหล็กฉาก 90 องศาแบบยื่น

· เหล็กฉาก 90 องศาแบบยื่นทำจากวัสดุ ADC12 โดยใช้แม่พิมพ์ โดยทั่วไปไม่มีการชุบและมีราคาถูกกว่าเหล็กฉาก 90 องศาแบบรีดขนาดเดียวกัน
· ส่วนที่ยื่นออกมาทำหน้าที่เป็นตัวหยุดการหมุนระหว่างการทำงานยึด ทำให้ทำงานได้ง่าย
· มีเหล็กฉาก 90 องศาหลายประเภทที่มีฟังก์ชันเพิ่มเติม

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ ความตั้งฉากของเหล็กฉาก 90 องศา

กรุณาตรวจสอบตารางความคลาดเคลื่อนของความตั้งฉากสำหรับความตั้งฉากของเหล็กฉาก 90 องศา

■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

5 Series (ความกว้างร่อง 6 มม.) - สำหรับร่อง 2 แถว - เหล็กฉาก 90 องศาแบบรีดหนาพิเศษ รูปภาพที่เกี่ยวข้อง 1_ สินค้าที่เกี่ยวข้อง

ตามรูปภาพด้านซ้าย แสดงการตั้งเฟรมสองชิ้น วางเฟรมระหว่างกัน และติดเหล็กฉาก 90 องศาสองชิ้นด้านล่าง แสดงน้ำหนักที่อนุญาตต่อหน่วย
น้ำหนักที่อนุญาตที่นี่แสดงถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่แตกหรือลื่น) เมื่อยึดรูยึดทั้งหมดบนเหล็กฉาก 90 องศาด้วยสลักเกลียวและมีน้ำหนักกระทำ

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ คุณสมบัติทางกลของวัสดุเฟรมอลูมิเนียม (อ้างอิงมาตรฐาน JIS)

วัสดุ (สัญลักษณ์ JIS)	A6063S-T5	A6N01SS-T5
ความต้านทานแรงดึง (N/^mm2)	มากกว่า 155	245 ขึ้นไป
ความแข็งแรง (N/^mm2)	มากกว่า 110	มากกว่า 205
โมดูลัสความยืดหยุ่น (N/^mm2)	69972	69972
ความแข็งแบบบริเนล (HB)	88	88
การชุบผิว	ชุบ 9μm ขึ้นไป	ชุบ 9μm ขึ้นไป
