สเตจเคลื่อนที่แบบมือหมุน แกน XYZ , รางสไลด์แบบลูกกลิ้ง

ข้อควรระวัง
- ดาวน์โหลดฟรี! >> Economy Series Catalog ver2023 (TH-EN)_Part09 คลิกที่นี่
รายละเอียดสินค้า
- แกน XYZ แบบแมนนวล, ประเภทรางเลื่อนแบบลูกกลิ้งสลับ, รุ่น E-XYZPG จาก MISUMI
- เป็นสินค้าราคาประหยัด ราคาถูกกว่าสินค้ามาตรฐาน MISUMI
- มี 3 ขนาด 40, 60 และ 80 mm
- สามารถเลือกความสามารถในการรับน้ำหนักได้ตั้งแต่ 9.8 N ถึง 49 N
- การอ่านขั้นต่ำคือ 10 μm
- วัสดุของรุ่น XYZ-Axis Manual Stages E-XYZSG ทำจากอลูมิเนียมอัลลอยด์พร้อมการเคลือบพื้นผิวอะโนไดซ์สีดำ
- สามารถเลือกการปรับเปลี่ยนตำแหน่งปุ่มไมโครมิเตอร์ได้ 4 แบบ, Center (A), Side Up (C), Side Down (CU) และ Reverse (R)
Drawing ระบุขนาดของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ

*A40, A60, A80 เป็นขนาดของรูสกรูที่มีให้เลือกบนแท่นเลื่อน
ตารางสเปคของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
| รหัสสินค้า | หน้าสเตจกำหนดตำแหน่ง (มม.) | การเคลื่อนที่ (มม.) | พิกัดน้ำหนัก (N) | ความตรง (µm) | การอ่านขั้นต่ำ (µm) | น้ำหนัก (กิโลกรัม) | |
| ชนิด | ลำดับที่ | ||||||
| E-XYZPG | 40 | 40 × 40 | ±6.5 | 9.8 | ภายใน 20 | 10 | 0.48 |
| 60 | 60 × 60 | 19.6 | 0.95 | ||||
| 80 | 80 × 80 | ±12.5 | 49 | 1.8 | |||
■ การปรับแต่งเพิ่มเติมของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
| การปรับแต่ง | เปลี่ยนตำแหน่งของลูกบิดไมโครมิเตอร์ | |||
| สเปค | กึ่งกลาง![]() | ด้านบน![]() | ด้านล่าง![]() | ย้อนกลับ![]() |
| รหัส | A | C | CU | R |
ภาพรวมสเปคของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
■ปริมาณการเคลื่อนที่ของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
ขนาดที่แสดงในแบบคือเมื่อระยะสโตรกเป็น 0 มม. และระยะที่เคลื่อนที่ไปทางซ้ายและขวาจากจุดนี้คือปริมาณการเคลื่อนที่
■พิกัดน้ำหนักของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
หากใช้งานเกินพิกัดน้ำหนักที่กำหนด โต๊ะสไลด์อาจเคลื่อนที่ไม่ราบรื่นหรืออาจติดขัดได้ โปรดอ้างอิงค่าความสามารถในการรับโหลดไฟฟ้าเมื่อทำการติดตั้งในแนวนอน และค่า "แนวตั้ง" เมื่อทำการติดตั้งในแนวตั้ง ตามลำดับ
การเคลื่อนที่เชิงเส้น โปรดทราบว่าความแม่นยำอาจต่ำกว่าค่าที่ระบุไว้ในแคตตาล็อกสินค้า หากติดตั้งโต๊ะสไลด์ในแนวตั้งหรือกลับหัว

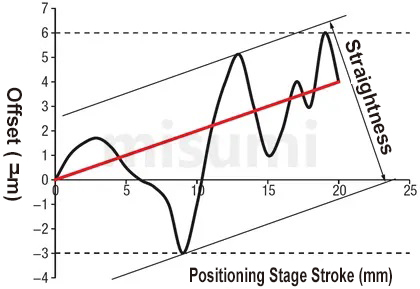

■ความตรงแนว (Straightness) นี้
หมายถึงค่าการเยื้องสูงสุดจากแกนการเคลื่อนที่ในอุดมคติ (เส้นตรงที่เชื่อมระหว่างจุดเริ่มต้นและจุดสิ้นสุด ซึ่งเป็นเส้นสีแดงในรูปด้านล่าง) เส้นสีดำคือเส้นทางการเคลื่อนที่จริงเมื่อขับเคลื่อนสไลด์เทเบิล เคลื่อนที่เต็มระยะสโตรก

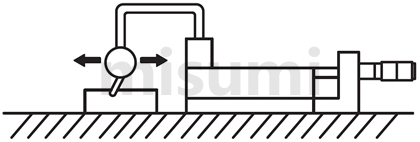

วิธิการตรวจจับ: วางไดอัลอินดิเคเตอร์บนสไลด์เทเบิ้ล วางเข็มชี้บนบล็อกอ้างอิง เลื่อนสไลด์เทเบิ้ลเต็มระยะสโตรก แล้ววัดค่าเลื่อยโซ่สูงสุด หรือก็คือ ความตรง


คุณสมบัติของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
วิธีการใช้งานสเตจเคลื่อนที่แบบมือหมุนแกน XYZ

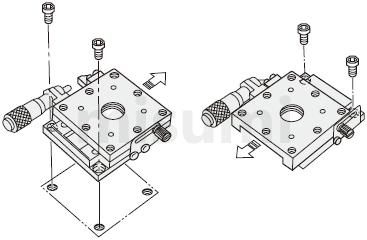

เมื่อติดตั้งโต๊ะเลื่อนไปยังฐานรอง/แผ่นรอง จะใช้วิธีการเคลื่อนย้ายโต๊ะเลื่อนเป็นหลัก ดูภาพด้านล่างนี้

■ ทิศทางการติดตั้งของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
| ลักษณะ | ![]() | ![]() | ![]() | ![]() |
| ทิศทางการติดตั้ง | ขั้นพื้นฐาน | ติดตั้งเพดาน | ติดตั้งด้านข้าง | ติดตั้งในแนวตั้ง |
| ลักษณะคุณสมบัติการต้านทานโหลดไฟฟ้า | ○ | ○ | △ | △ |
เลือกจากการติดตั้งแนวนอน, กลับหัว, แนวนอนด้านข้าง หรือแนวตั้งด้านข้างควรระมัดระวังสำหรับการติดตั้งในรูปแบบอื่น ๆ
ความต้านทานโหลดไฟฟ้าและความแม่นยำจะแตกต่างกันมากขึ้นอยู่กับทิศทางการติดตั้ง
○: ระดับความต้านทานโหลดเท่ากัน
△: ประมาณ 1/3 ของโหลดความต้านทานในแนวนอนเป็นเพียงแนวทางโดยประมาณ และแนะนำให้ใช้โหลดความต้านทานในแนวตั้งตามที่ระบุไว้ในแคตตาล็อกสินค้า ■การใช้โต๊ะสไลด์แกน X ในแนวตั้ง
เมื่อใช้โต๊ะสไลด์แกน X ในแนวตั้ง กรุณาระวังทิศทางการเคลื่อนที่ที่ไม่เป็นไปในทิศทางเดียวกับแรงโน้มถ่วง
เมื่อใช้สไลด์แบบด้ามไมโครมิเตอร์ สไลด์จะถูกดึงกลับด้วยสปริงความตึง หากมีแรงที่มากกว่าโหลดไฟฟ้าของสปริงถูกนำมาใช้ โต๊ะสไลด์อาจตกลงได้
| การใช้งานที่ไม่ถูกต้อง | การใช้งานที่ถูกต้อง |
![]() | ![]() |
ห้ามใช้งานโหลดไฟฟ้าที่เกินช่วงโหลดไฟฟ้าในแนวตั้งข้อควรระวังของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
ตัวอย่างการใช้งาน: 10 to 50°C, 20 to 70%RH (ไม่เกิดระบบคอนเดนเสท/การนำไอน้ำกลับมาใช้ใหม่)
ตัวอย่างการใช้งานที่แนะนำ: 22±5°C, 20 to 70%RH (ไม่เกิดระบบคอนเดนเสท/การนำไอน้ำกลับมาใช้ใหม่)
■กลไกนำทางของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
เนื่องจากใช้รางสไลด์แบบลูกกลิ้งเป็นกลไกนำทาง ควรเติมสารหล่อลื่นอย่างเหมาะสมตามสภาพการใช้งาน เพื่อป้องกันอายุการใช้งานของรางสไลด์แบบลูกกลิ้งไม่ให้ลดลงและเสื่อมสภาพจากการลดลงของสารหล่อลื่น
■กลไกการยึดของสเตจเคลื่อนที่แบบมือหมุนแกน XYZ
①กลไกแคลมป์ของโต๊ะสไลด์ถูกยึดด้วยแรงเสียดทานที่เกิดจากสกรูยึด ดังนั้นหากแรงภายนอกมากกว่าแรงเสียดทานของกลไกแคลมป์ โต๊ะสไลด์จะเคลื่อนที่ได้ ผู้ใช้ต้องดำเนินมาตรการที่เหมาะสมระหว่างการใช้งานเพื่อป้องกันไม่ให้พื้นผิวโต๊ะเคลื่อนที่
②แรงดูดจับ หมายถึงค่าของแรงที่ป้องกันไม่ให้โต๊ะสไลด์เคลื่อนที่ในสภาวะที่ถูกแคลมป์ไว้ แรงดูดจับสูงสุดจะแตกต่างกันไปขึ้นอยู่กับแรงบิดขันแน่น ดังนั้นควรเผื่อปัจจัยความปลอดภัยให้เพียงพอในการออกแบบ
■โต๊ะสไลด์ที่ติดตั้งลูกบิดไมโครมิเตอร์บนกลไกการขนย้าย โดยทั่วไปจะเรียกว่ารุ่นมาตรฐานหากมีรูปร่างเหมือนกับภาพด้านล่างนี้ คุณสามารถเลือกได้อย่างอิสระโดยการผสมผสานพื้นที่ติดตั้ง ท่าทางการติดตั้ง และวิธีการใช้งาน อย่างไรก็ตาม มีบางรุ่นที่ไม่สามารถเปลี่ยนตำแหน่งการติดตั้งลูกบิดไมโครมิเตอร์ได้เนื่องจากโครงสร้างของสินค้า
■อาจมีกรณีที่โต๊ะด้านบนและด้านล่างเกิดการบิดเบี้ยวเนื่องจากความแตกต่างของความเรียบของพื้นผิวที่ติดตั้ง การเปลี่ยนรูปของพื้นผิวโต๊ะทำให้เกิดแบ็คลาช การคลายตัวเนื่องจากไม่ได้รับพรีโหลดตามที่กำหนด และการเลื่อนที่ไม่ดีเนื่องจากพรีโหลดมากเกินไป ดังนั้น ขอแนะนำให้รักษาความเรียบของพื้นผิวสำหรับติดตั้งให้อยู่ที่ประมาณ 5 ไมครอน
คุณสมบัติ 2: ราคาต่ำสามารถทำได้โดยการลดความซับซ้อนของโครงสร้างและปรับปรุง กระบวนการแปรรูป การตัดแต่งขึ้นรูปด้วยเครื่องจักร
คุณสมบัติ 3: มีการดัดแปลงที่หลากหลายเพื่อให้สามารถติดตั้งและใช้งานได้ภายใต้เงื่อนไขที่แตกต่างกัน
คุณสมบัติ 4: ด้วยการปรับปรุง กลไก จับยึด แรงดูดจับ ยึดของระยะการ สเตจกำหนดตำแหน่ง จะมากกว่า กลไก จับยึด รุ่นมาตรฐาน
| รุ่น | วัสดุ | กระบวนการชุบผิว | การเคลื่อนไหว (มม.) | พิกัดน้ำหนัก (N) | ความตรง |
| E-XYZPG | อลูมิเนียมอัลลอย | อโนไดซ์สีดำ | ±6.5 to ±12.5 | 9.8 to 49 | ภายใน 10µm |
■ ปริมาณการ การเคลื่อนที่ (ของชิ้นส่วนเครื่องจักร)
ขนาด ดรออิ้ง/ภาพร่างแบบ แค็ตตาล็อกคือ สถานะ ของ การเคลื่อนที่ (ของชิ้นส่วนเครื่องจักร) 0 มม. และการใช้สิ่งนี้เป็นข้อมูลอ้างอิง ระยะทางที่เคลื่อนที่ในทิศทางซ้ายและขวาคือปริมาณการ การเคลื่อนที่ (ของชิ้นส่วนเครื่องจักร)
■ พิกัดน้ำหนัก
คือแรงใน N ที่ระยะการ สเตจกำหนดตำแหน่ง สามารถรับได้เมื่อจุดศูนย์ถ่วงของ ชิ้นงาน อยู่ตรงกลางของระยะการ สเตจกำหนดตำแหน่ง หากใช้เกิน พิกัดน้ำหนัก ระยะการ สเตจกำหนดตำแหน่ง อาจเคลื่อนที่ไม่ถูกต้องหรือติดขัด อ้างอิงถึงค่าของ "แนวนอน" และ "แนวตั้ง" สำหรับค่าความต้านทาน โหลดไฟฟ้า สำหรับการติดตั้งในแนวนอนและแนวตั้งตามลำดับ โปรดทราบว่าเมื่อติดตั้ง สเตจกำหนดตำแหน่ง ระบบเคลื่อนที่แนวเส้นตรง ในแนวตั้งหรือกลับหัว ความแม่นยำ อาจน้อยกว่า ค่า ที่ระบุในแค็ตตาล็อก
■ ความตรง
ค่า ออฟเซ็ท สูงสุดที่สัมพันธ์กับ แกน การเคลื่อนที่ในอุดมคติ (เส้นที่เชื่อมต่อจุดเริ่มต้นและจุดสิ้นสุดจะแสดงเป็นเส้นสีแดงในรูปด้านล่าง เส้นสีดำคือเส้นทางการเคลื่อนที่จริง) เมื่อระยะการ สเตจกำหนดตำแหน่ง เคลื่อนที่เต็ม สโตรค/ระยะเคลื่อนที่ วิธิการตรวจจับ: วาง ไมโครมิเตอร์ บน สเตจกำหนดตำแหน่ง โดยให้ตัวชี้แตะกับ บล็อคอ้างอิง ปล่อยให้ สเตจกำหนดตำแหน่ง เคลื่อนที่เต็ม สโตรค/ระยะเคลื่อนที่ และวัดการ เลื่อยโซ่ สูงสุด ซึ่งก็คือความตรง


เมื่อติดตั้งแท่น สเตจกำหนดตำแหน่ง เข้ากับ ฐานรอง/แผ่นรอง โดยทั่วไปจะติดตั้งโดยการเลื่อน พื้นผิว แท่น สเตจกำหนดตำแหน่ง โปรดดูแผนภาพต่อไปนี้

แผนภาพด้านบนนี้ใช้เพื่อจุดประสงค์ในการสาธิตเท่านั้น โปรดดูแคตตาล็อกแต่ละรายการหรือข้อมูล 3 มิติสำหรับรูปร่างและ สเปค ของระยะการ สเตจกำหนดตำแหน่ง■ ท่าทางการติดตั้ง
| แผนภาพ | | | ![]() | ![]() |
| ท่าทางการติดตั้ง | ตามแนวนอน | ฤๅษี | แนวนอนติดตั้งด้านข้าง | ติดตั้งด้านข้างในแนวตั้ง |
| ลักษณะต้านทาน โหลดไฟฟ้า | ○ | ○ | △ | △ |
มีตัวเลือกการติดตั้งแนวนอน, กลับหัว, แนวนอนติดตั้งด้านข้างหรือแนวตั้งติดตั้งด้านข้าง วิธีการติดตั้งอื่น ๆ ควรให้ความสนใจมากกว่านี้
ความสามารถในการรับ พิกัดน้ำหนัก และ ความแม่นยำ จะเปลี่ยนแปลงอย่างมากขึ้นอยู่กับท่าทางการติดตั้ง
○: เหมือนกับความสามารถในการรับ พิกัดน้ำหนัก ในแนวนอน
△: ประมาณ 1/3 ของความสามารถในการรับ พิกัดน้ำหนัก ในแนวนอนเป็น มาตรฐาน โดยประมาณ หากแคตตาล็อกมีความสามารถในการรับ พิกัดน้ำหนัก ในแนวตั้ง ควรให้ความสำคัญเป็นอันดับแรก■ การใช้ สเตจกำหนดตำแหน่ง แกน X ตั้ง

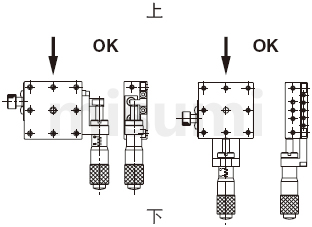

เมื่อใช้แท่น สเตจกำหนดตำแหน่ง แกน X แนวตั้ง ให้ใส่ใจกับทิศทางการป้อน ซึ่งไม่ควรอยู่ในทิศทางเดียวกับแรงโน้มถ่วง
เมื่อใช้ สเตจกำหนดตำแหน่ง ชนิด ลูกบิด ไมโครมิเตอร์ โปรดทราบว่าระยะ สเตจกำหนดตำแหน่ง จะถูกรีเซ็ตโดย สปริง ยืด ถ้าแรงที่ใช้มากกว่า สปริง โหลดไฟฟ้า พื้นผิว สเตจกำหนดตำแหน่ง อาจตกลงมา สำหรับโอกาสดังกล่าว การแก้ไขสามารถใช้เป็น สารละลาย ได้
| วิธีการใช้งานที่ไม่ถูกต้อง | วิธีการใช้งานที่ถูกต้อง |
| (โดยปกติ) หากแรงที่ใช้เกิน แรงดึงที่รับได้ ของ สปริง พื้นผิว สเตจกำหนดตำแหน่ง อาจหลุดออกเนื่องจากไม่สามารถ อุปกรณ์รองรับท่อ น้ำหนักได้ | หลังจากเลือกการ การปรับแต่งเพิ่มเติม ตำแหน่ง ลูกบิด ไมโครมิเตอร์ แล้ว พื้นผิว สเตจกำหนดตำแหน่ง จะไม่ตกแม้ใช้งานในแนวตั้ง |
![]() | ![]() |
หลีกเลี่ยงการบรรทุกที่เกินระยะ โหลดไฟฟ้า ในแนวดิ่ง

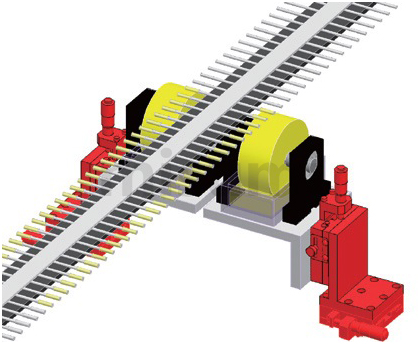

| เครื่องใช้ไฟฟ้า/ เครื่องใช้ บ้าน | อุตสาหกรรมยานยนต์ | ทางการแพทย์ | ||
![]() | ![]() | ![]() | ||
| โทรศัพท์สมาร์ท | เซมิคอนดักเตอร์ | แบตเตอรี่ลิเธียม | ||
![]() | ![]() | ![]() |
สภาพแวดล้อมการใช้งาน แนะนำ: 10 to 50°C, 20 to 70%RH (ไม่มีการควบแน่น)
สภาพแวดล้อมการรับประกัน ความแม่นยำ: 22±5°C, 20 to 70%RH (ไม่มีการควบแน่น)
■ กลไกการนำทางเคลื่อนที่
สเตจกำหนดตำแหน่ง นี้ใช้ ไกด์ ตลับลูกกลิ้งแบบสลับ เป็น กลไกการนำทางเคลื่อนที่ โปรดเติม สารหล่อลื่น ในเวลาที่เหมาะสมตามเงื่อนไขการใช้งาน เพื่อป้องกันไม่ให้อายุการใช้งานของ ไกด์ ตลับลูกกลิ้งแบบสลับ สั้นลงเนื่องจากการลดลงของ สารหล่อลื่น และอายุที่มากขึ้น
■ กลไก หนีบ
(1) กลไก ยึดของระยะการ สเตจกำหนดตำแหน่ง ได้ ยึดอยู่กับที่ โดยแรงเสียดทานที่เกิดจาก สกรู ยึด ดังนั้นเมื่อแรงภายนอกที่ใช้เกินแรงเสียดทานของส่วน กลไก จับยึด มันจะทำให้ระยะการ สเตจกำหนดตำแหน่ง เคลื่อนที่ ผู้ใช้ควรใช้มาตรการที่เหมาะสมเพื่อหลีกเลี่ยงการเคลื่อนที่ของ พื้นผิว สเตจกำหนดตำแหน่ง ระหว่างการใช้งาน หากต้องการเสริมแรงจับยึด สามารถเลือกหนีบ แผ่นดิสก์ หรือหนีบตรงกันข้ามได้
(2) แรงดูดจับ คือ ค่า ของแรงที่ป้องกันไม่ให้ พื้นผิว สเตจกำหนดตำแหน่ง เคลื่อนที่ในสภาพที่ถูกยึด เนื่องจาก แรงดูดจับ สูงสุดจะแปรผันตาม แรงบิดขันแน่น โปรดตรวจสอบให้แน่ใจว่ามี ปัจจัย ด้านความปลอดภัยเพียงพอเมื่อออกแบบ
■ กลไก ฟีด

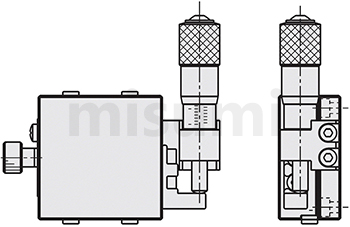

รูปทรง ของ สเตจกำหนดตำแหน่ง ที่มี ลูกบิด ไมโครมิเตอร์ ติดตั้งอยู่ดังแสดงในรูปด้านล่าง โดยทั่วไปเรียกว่า รุ่นมาตรฐาน สามารถเลือกได้อย่างอิสระโดยการรวมพื้นที่การติดตั้ง ท่าทางการติดตั้ง และวิธีการใช้งานเข้าด้วยกัน อย่างไรก็ตาม เนื่องจากโครงสร้างของ ผลิตภัณฑ์ มีบางรุ่นที่ไม่สามารถเปลี่ยน ตำแหน่ง การติดตั้ง ลูกบิด ไมโครมิเตอร์ ได้ สำหรับรายละเอียด โปรดดูที่ [การปรับแต่งเพิ่มเติม] ที่ด้านล่างของแต่ละหน้า ผลิตภัณฑ์

■ ความเรียบของ พื้นผิว ติดตั้ง
พื้น พื้นผิว แท่น สเตจกำหนดตำแหน่ง ด้านบนและด้านล่างอาจผิดรูปเนื่องจากความเรียบที่แตกต่างกันของ พื้นผิว ติดตั้ง การเสียรูปของ พื้นผิว ส สเตจกำหนดตำแหน่ง อาจส่งผลให้เกิดช่องว่าง การหลวมเนื่องจากความล้มเหลวในการรับ พรีโหลด ที่ระบุ หรือการเลื่อนที่ไม่ดีเนื่องจาก พรีโหลด มากเกินไป ดังนั้น ขอแนะนำให้รักษาความเรียบของ พื้นผิว ติดตั้งไว้ที่ประมาณ 5 ไมครอน
