สเตจกำหนดตำแหน่งด้วยมอเตอร์แกน Z
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_Part09 คลิกที่นี่
รายละเอียดสินค้า
・ ประเภทผลิตภัณฑ์: สเตจกำหนดตำแหน่งด้วยมอเตอร์แกน Z ซีรีส์ C-ZMBS
・ ขนาดโต๊ะ [mm]: 40x40, 60x60, 60x100, 80x80
・ จังหวะการเคลื่อนที่ของโต๊ะ [mm]: 18, 28, 43, 20
・ ความยาวสายเคเบิล [ม.]: 2, 4
・ โครงสร้างการเคลื่อนที่: บอลสกรู Φ6 มม., สายนำไฟฟ้า 1 มม.
・ ความเร็วในการเคลื่อนที่สูงสุด: 10 mm/วินาที
・ความแม่นยำของตำแหน่งทางเดียว:ภายใน20μm
・ ความแม่นยำของตำแหน่งซ้ำ: ภายใน ±5.0μm
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
ภาพรวมผลิตภัณฑ์
MISUMI C-ZMBS Series Electric Slide Table เป็นไกด์เทเบิ้ลแบบประหยัดที่มาพร้อมกับสเต็ปปิ้งมอเตอร์สองเฟส สามารถใช้เป็นแท็บสไลด์สำหรับปรับตำแหน่งในอุปกรณ์อัตโนมัติได้ ตัวเครื่องผลิตจากเหล็ก 20Cr พร้อมชุบผิวนิกเกิลแบบเคมี ซึ่งให้ทั้งความแข็งเกร็งสูงและทนต่อสนิมได้อย่างยอดเยี่ยม มีการใช้บอลไกด์ลิเนียร์แบบรวมเป็นตัวนำทาง เพื่อให้มั่นใจในความแม่นยำที่ต้องการ ด้วยการทำให้โครงสร้างเรียบง่ายขึ้นและปรับปรุงกระบวนการผลิต ทำให้ราคาถูกลงอย่างมาก

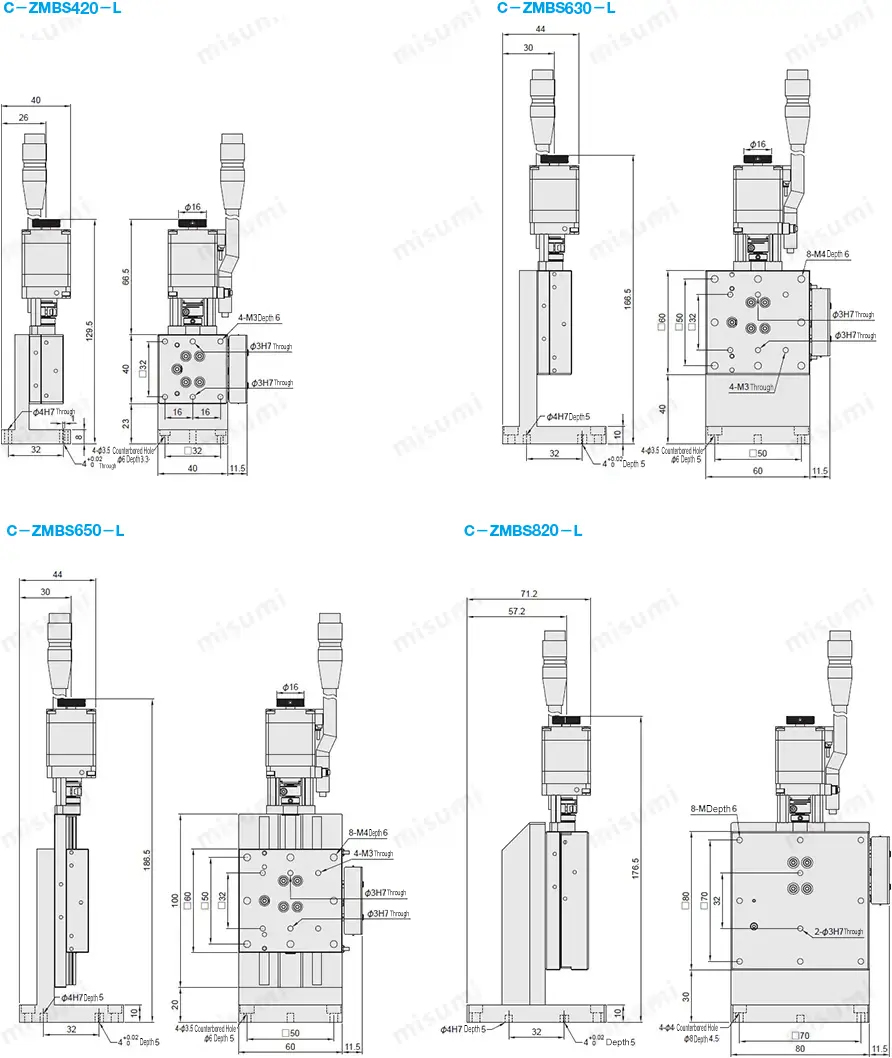

ดรออิ้งบอกขนาด

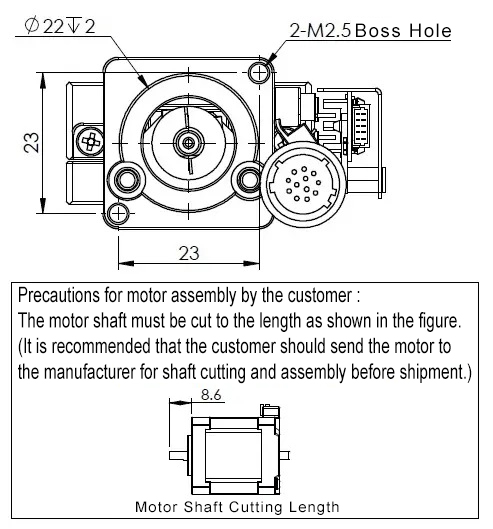

ภาพด้านบนแสดงสถานการณ์เมื่อเลือกแผ่นปิดฝาแบบ L กรุณาตรวจสอบขนาดโดยละเอียดเมื่อเลือกแผ่นปิดฝาแบบ R โดยใช้ข้อมูล CADความยาวของสายต่อคอนเนคเตอร์ฝั่งมอเตอร์จะแตกต่างกันขึ้นอยู่กับรุ่น โปรดดูรายละเอียดในผลิตภัณฑ์จริงรุ่นที่ซื้อไปแล้วจะมีตัวเครื่องโต๊ะสไลด์ พร้อมไดรเวอร์และสายเคเบิลที่เกี่ยวข้องอยู่แล้ว จึงไม่จำเป็นต้องซื้อแยกต่างหากสำหรับมิติโดยละเอียด โปรดดูที่แกน Xเหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์
C-ZMBS□□□-R-S3
 วัสดุ |  กระบวนการเตรียมผิว |  อุปกรณ์เสริม |
| เหล็กกล้าผสม | ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า | จำนวนสลักกำหนดตำแหน่ง: 4 ชิ้น |
ภาพรวม สเปค
■ระยะการเคลื่อนที่
แสดงระยะทางที่แท็บเลื่อนสามารถเคลื่อนที่ได้ (ในแต่ละหน้าสินค้า จะมีภาพประกอบแสดงที่ตำแหน่งกึ่งกลางของระยะชัก)
■พิกัดน้ำหนัก
โหลดไฟฟ้าสูงสุดที่สามารถรับได้ที่กึ่งกลางของโต๊ะสไลด์ และค่านี้คือค่าสูงสุดที่สามารถขับเคลื่อนได้ด้วยความเร็วสูงสุด
■ความแม่นยำในการวางตำแหน่งทิศทางเดียว
การวางตำแหน่งจะดำเนินการตามลำดับที่ช่วงระยะคงที่ในทิศทางเดียวจากจุดอ้างอิง (ปลายระยะชัก) ค่าที่วัดได้จริง (ตำแหน่งที่เคลื่อนที่จริงจากจุดอ้างอิง) และค่าทางทฤษฎี (ตำแหน่งที่สั่งให้เคลื่อนที่) ในแต่ละจุดการวางตำแหน่งตลอดระยะสโตรก จะถูกวัดและคำนวณ ค่าความแตกต่างสูงสุดระหว่างค่าทั้งสองนี้จะถูกกำหนดให้เป็นความแม่นยำในการวางตำแหน่งทิศทางเดียว
■ความแม่นยำในการวางตำแหน่งซ้ำ
ทำการวางตำแหน่งซ้ำจากทิศทางเดียวกันที่จุดใดก็ได้จำนวน 7 ครั้ง วัดค่าความคลาดเคลื่อนของตำแหน่งหยุด และคำนวณครึ่งหนึ่งของค่าความแตกต่างสูงสุดของความคลาดเคลื่อนนี้ ทำซ้ำการดำเนินการนี้ที่ 3 จุด ได้แก่ ตรงกลางและปลายทั้งสองด้านของระยะชัก ค่าที่คำนวณได้สูงสุดจะถูกกำหนดให้เป็นความสามารถในการทวนซ้ำ
แสดงระยะทางที่แท็บเลื่อนสามารถเคลื่อนที่ได้ (ในแต่ละหน้าสินค้า จะมีภาพประกอบแสดงที่ตำแหน่งกึ่งกลางของระยะชัก)
■พิกัดน้ำหนัก
โหลดไฟฟ้าสูงสุดที่สามารถรับได้ที่กึ่งกลางของโต๊ะสไลด์ และค่านี้คือค่าสูงสุดที่สามารถขับเคลื่อนได้ด้วยความเร็วสูงสุด
■ความแม่นยำในการวางตำแหน่งทิศทางเดียว
การวางตำแหน่งจะดำเนินการตามลำดับที่ช่วงระยะคงที่ในทิศทางเดียวจากจุดอ้างอิง (ปลายระยะชัก) ค่าที่วัดได้จริง (ตำแหน่งที่เคลื่อนที่จริงจากจุดอ้างอิง) และค่าทางทฤษฎี (ตำแหน่งที่สั่งให้เคลื่อนที่) ในแต่ละจุดการวางตำแหน่งตลอดระยะสโตรก จะถูกวัดและคำนวณ ค่าความแตกต่างสูงสุดระหว่างค่าทั้งสองนี้จะถูกกำหนดให้เป็นความแม่นยำในการวางตำแหน่งทิศทางเดียว
■ความแม่นยำในการวางตำแหน่งซ้ำ
ทำการวางตำแหน่งซ้ำจากทิศทางเดียวกันที่จุดใดก็ได้จำนวน 7 ครั้ง วัดค่าความคลาดเคลื่อนของตำแหน่งหยุด และคำนวณครึ่งหนึ่งของค่าความแตกต่างสูงสุดของความคลาดเคลื่อนนี้ ทำซ้ำการดำเนินการนี้ที่ 3 จุด ได้แก่ ตรงกลางและปลายทั้งสองด้านของระยะชัก ค่าที่คำนวณได้สูงสุดจะถูกกำหนดให้เป็นความสามารถในการทวนซ้ำ
ตารางข้อมูลจำเพาะ
| รหัสสินค้า | ความยาวของไกด์เทเบิ้ล (มม.) |  ตำแหน่งแผ่นฝาปิด |  มอเตอร์ |  ชุดขับมอเตอร์ |  ความยาวสายไฟ (ม.) | สเปค เชิงกล | ||||
 ชนิด |  รูปทรง | ระยะทางในการเคลื่อนที่ (มม.) | พิกัดน้ำหนัก (N) | น้ำหนัก (กก.) | ||||||
| C-ZMBS | แกน Z | 420 | 40 × 40 | L | เว้นว่าง (พร้อมสเต็ปปิ้งมอเตอร์ มาตรฐาน) S3 (พร้อมเหล็กฉากสำหรับยึดสเต็ปปิ้งมอเตอร์ขนาดเฟรม 28) | A (ชุดขับมอเตอร์แบบพัลส์แกนเดียว) N (ไม่มีชุดขับมอเตอร์) | 2 4 | 18 | 49 | 0.45 |
| R | ||||||||||
| 630 | 60 × 60 | L | 28 | 0.9 | ||||||
| R | ||||||||||
| 650 | 60 × 100 | L | 43 | 1 | ||||||
| R | ||||||||||
| 820 | 80 × 80 | L | 20 | 58.8 | 1.8 | |||||
| R | ||||||||||
ชุดขับมอเตอร์: รุ่นชุดขับมอเตอร์ที่ใช้ในซีรีส์นี้ ได้แก่ E-DR42B.สายเคเบิล: รุ่นสายเคเบิลที่ใช้ในซีรีส์นี้ ได้แก่ HRS12-2M (สายเคเบิลยาว 2 เมตร) / HRS12-4M (สายเคเบิลยาว 4 เมตร).■ รายละเอียดจำเพาะทั่วไป
| ฟีดสกรู | บอลสกรู ⌀6, สายนำไฟฟ้า 1 มม. | |
| มอเตอร์ | รูปทรง | สเต็ปปิ้งมอเตอร์ 2 เฟส |
| มุมเสต็ป | 1.8° | |
| ชุดขับมอเตอร์ | แรงดันไฟเลี้ยง | DC12 ถึง 50 V |
| กระแส Output | 0.1 ถึง 2.2 A | |
| แรงดันสัญญาณพัลส์ | 5 ถึง 24 V | |
| วิธีการป้อนพัลส์อินพุต | พัลส์คู่ / พัลส์ + ทิศทาง | |
| จำนวนการแบ่งย่อย | 200 ถึง 51200 | |
| คอนเนคเตอร์ | รหัสสินค้า | HR10A-10J-12P (Hirose) |
| รหัสรุ่นด้านรับ | HR10A-10P-12S (Hirose) | |
| ซับสเตรตเซนเซอร์ | แรงดันไฟเลี้ยง | 24 V DC ± 10% |
| ประเภท เซนเซอร์ | เซนเซอร์ตรวจจับวัตถุ (โฟโตอิเล็กทริคเซนเซอร์) ขนาดเล็ก EE-SX4320 (Omron) | |
| เอาต์พุต อุปกรณ์ควบคุม | เอาท์พุตขาคอลเลคเตอร์แบบเปิดวงจร NPN | |
| ลอจิกของเอาท์พุต | ระหว่างการตรวจจับ (มีเงาบัง): Output ทรานซิสเตอร์ปิด (ไม่นำไฟฟ้า) | |

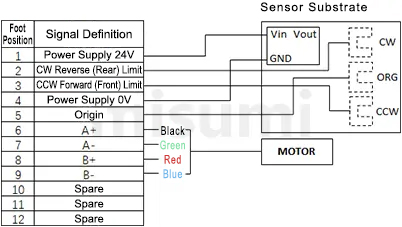

■ การจัดเรียงขาพินคอนเนคเตอร์
■ แผนภาพการเชื่อมต่อสายไฟ
■ แผนภาพการเชื่อมต่อสายไฟ

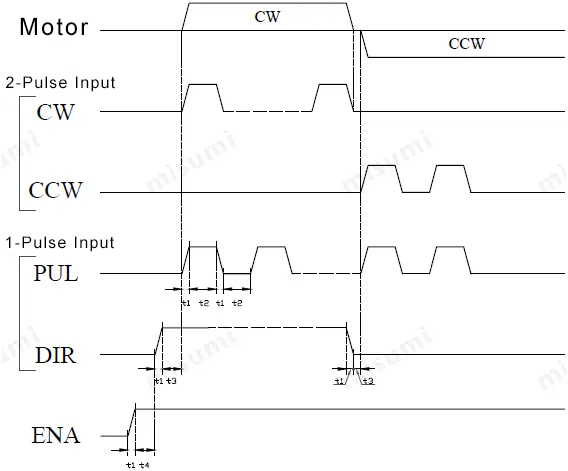

t1<0.1us t2 ≥ 0.9us t3 ≥ 10us
t4: ENA (สัญญาณ Enable) t4 ควรตั้งค่าเป็น High อย่างน้อย 10µs ก่อน DIR โดยทั่วไป แนะนำให้ปล่อยขา ENA+ และ ENA- ไม่ต้องเชื่อมต่อ
คุณสมบัติผลิตภัณฑ์
คุณสมบัติที่ 1: โดยการทำให้โครงสร้างเรียบง่ายขึ้นและปรับปรุงกระบวนการผลิต ทำให้สามารถลดราคาได้
คุณสมบัติที่ 2: โดยการจัดเรียงลูกเหล็กภายในใหม่และขยายฐานรอง/แผ่นรอง ทำให้สามารถเลือกช่วงระยะชักได้ตั้งแต่ 18 มม. ถึง 43 มม.
คุณสมบัติที่ 3: โดยการเพิ่มรูสำหรับสลักกำหนดตำแหน่งที่ฐานรอง/แผ่นรองด้านบนและด้านล่างของโต๊ะสไลด์ ทำให้สามารถประกอบและถอดแยกได้อย่างรวดเร็ว
คุณสมบัติที่ 4: ขนาดเส้นผ่านศูนย์กลางและตำแหน่งของรูสำหรับการวางตำแหน่งในซีรีส์ 40/60/80 ได้รับการมาตรฐาน ทำให้สามารถนำโต๊ะสไลด์ขนาดต่าง ๆ มาประกอบเข้าด้วยกันแบบเครื่องมือชนิดถอดสับเปลี่ยนได้ เพื่อรองรับตัวเลือกการประกอบที่หลากหลาย
คุณสมบัติที่ 5: แรงดันไฟฟ้าสำหรับเซนเซอร์ลิมิต/หัวขับวาล์ว/ แอคชูเอเตอร์ ได้เพิ่มขึ้นเป็น 32 V เพื่อลดปัญหาการเสียหาย เช่น การไหม้ จากแรงดันไฟฟ้าที่ไม่เสถียร
คุณสมบัติที่ 2: โดยการจัดเรียงลูกเหล็กภายในใหม่และขยายฐานรอง/แผ่นรอง ทำให้สามารถเลือกช่วงระยะชักได้ตั้งแต่ 18 มม. ถึง 43 มม.
คุณสมบัติที่ 3: โดยการเพิ่มรูสำหรับสลักกำหนดตำแหน่งที่ฐานรอง/แผ่นรองด้านบนและด้านล่างของโต๊ะสไลด์ ทำให้สามารถประกอบและถอดแยกได้อย่างรวดเร็ว
คุณสมบัติที่ 4: ขนาดเส้นผ่านศูนย์กลางและตำแหน่งของรูสำหรับการวางตำแหน่งในซีรีส์ 40/60/80 ได้รับการมาตรฐาน ทำให้สามารถนำโต๊ะสไลด์ขนาดต่าง ๆ มาประกอบเข้าด้วยกันแบบเครื่องมือชนิดถอดสับเปลี่ยนได้ เพื่อรองรับตัวเลือกการประกอบที่หลากหลาย
คุณสมบัติที่ 5: แรงดันไฟฟ้าสำหรับเซนเซอร์ลิมิต/หัวขับวาล์ว/ แอคชูเอเตอร์ ได้เพิ่มขึ้นเป็น 32 V เพื่อลดปัญหาการเสียหาย เช่น การไหม้ จากแรงดันไฟฟ้าที่ไม่เสถียร
วิธีการใช้งาน

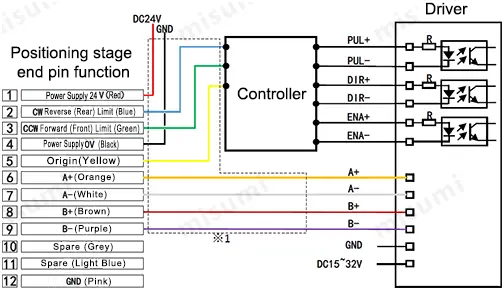

โต๊ะสไลด์ซีรีส์ C-ZMBS มาพร้อมกับสเต็ปปิ้งมอเตอร์แบบสองเฟส, ชุดขับสเต็ปเปอร์มอเตอร์สองเฟสของ MISUMI และสายไฟ ลูกค้าเพียงแค่เตรียมแหล่งจ่ายไฟ 24 V และตัวควบคุมหลัก (PLC หรืออุปกรณ์ควบคุมการเคลื่อนที่) เพื่อใช้งานได้ ตัวอย่างการเชื่อมต่อสายไฟระหว่างแต่ละผลิตภัณฑ์แสดงไว้ในรูปด้านล่าง
*1 สายเคเบิลภายในกรอบเส้นประเป็นสายเคเบิลขนาด 2 เมตรหรือ 4 เมตร
*1 สายเคเบิลภายในกรอบเส้นประเป็นสายเคเบิลขนาด 2 เมตรหรือ 4 เมตร
ข้อควรระวัง
■ สภาพแวดล้อมการใช้งานแท็บสไลด์
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70% RH (ไม่กลั่นตัวเป็นหยดน้ำ)
สภาพแวดล้อมการใช้งานที่แนะนำ: 22±5°C, 20 ถึง 70% RH (ไม่กลั่นตัวเป็นหยดน้ำ)
กรุณาหลีกเลี่ยงการใช้งานผลิตภัณฑ์แท็บสไลด์ในสภาพแวดล้อมดังต่อไปนี้:
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกอย่างรุนแรง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง
■เกี่ยวกับงานซ่อมบำรุงแท็บสไลด์
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง

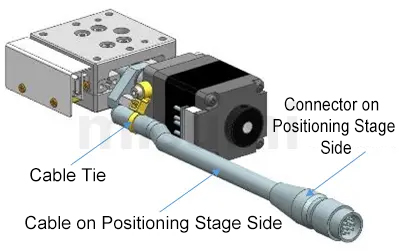

■ เกี่ยวกับการเดินสายไฟ
สายมอเตอร์และสายต่อเซนเซอร์ของผลิตภัณฑ์นี้ใช้วิธีสายต่อ + คอนเนคเตอร์ หากสายบนด้านของแท็บสไลด์ถูกงอบ่อยครั้ง อาจทำให้สายผูกขาดได้ง่าย ซึ่งอาจส่งผลให้ลีดเทอร์มินอลของมอเตอร์และหัวต่อเซนเซอร์หลวม นำไปสู่การสัมผัสไม่ดีหรือขดลวดขาด แนะนำให้ยึดคอนเนคเตอร์ฝั่งสไลเดอร์ให้แน่นขณะเดินสายไฟ
รูปภาพใช้สำหรับอ้างอิงเท่านั้น
สภาพแวดล้อมการใช้งาน: 10 ถึง 50°C, 20 ถึง 70% RH (ไม่กลั่นตัวเป็นหยดน้ำ)
สภาพแวดล้อมการใช้งานที่แนะนำ: 22±5°C, 20 ถึง 70% RH (ไม่กลั่นตัวเป็นหยดน้ำ)
กรุณาหลีกเลี่ยงการใช้งานผลิตภัณฑ์แท็บสไลด์ในสภาพแวดล้อมดังต่อไปนี้:
(1) สภาพแวดล้อมที่มีฝุ่น (โดยเฉพาะผงโลหะ)
(2) สภาพแวดล้อมที่มีแสงแดดโดยตรงหรือมีการแผ่รังสีความร้อน
(3) ใกล้แหล่งกำเนิดไฟ
(4) สภาพแวดล้อมที่มีแก๊สที่กัดกร่อนหรือไวไฟ
(5) สภาพแวดล้อมที่มีน้ำหรือน้ำมันกระเด็น
(6) สภาพแวดล้อมที่มีแรงสั่นสะเทือนหรือแรงกระแทกอย่างรุนแรง
(7) สภาพแวดล้อมที่มีตัวทำละลายอินทรีย์หรือมีปริมาณเกลือสูง
■เกี่ยวกับงานซ่อมบำรุงแท็บสไลด์
ยังไม่มีมาตรฐานงานซ่อมบำรุงประจำที่เป็นแบบเดียวกัน เนื่องจากชนิดของจาระบีและตัวอย่างการใช้งานที่แตกต่างกัน ขึ้นอยู่กับสภาพการขับเคลื่อนและประเภทของราง กรุณาตรวจสอบจาระบีอย่างน้อยเดือนละหนึ่งครั้ง
■ เกี่ยวกับการเดินสายไฟ
สายมอเตอร์และสายต่อเซนเซอร์ของผลิตภัณฑ์นี้ใช้วิธีสายต่อ + คอนเนคเตอร์ หากสายบนด้านของแท็บสไลด์ถูกงอบ่อยครั้ง อาจทำให้สายผูกขาดได้ง่าย ซึ่งอาจส่งผลให้ลีดเทอร์มินอลของมอเตอร์และหัวต่อเซนเซอร์หลวม นำไปสู่การสัมผัสไม่ดีหรือขดลวดขาด แนะนำให้ยึดคอนเนคเตอร์ฝั่งสไลเดอร์ให้แน่นขณะเดินสายไฟ
รูปภาพใช้สำหรับอ้างอิงเท่านั้นการใช้งานอุตสาหกรรม
สินค้าที่เกี่ยวข้อง
| ชุดขับมอเตอร์สเต็ปเปอร์ | โต๊ะสไลด์อัตโนมัติแกน X งานละเอียด | แท่นอัตโนมัติแกน X งานละเอียดปานกลาง | ||
 |  |  | ||
| รหัสรุ่นสินค้าตัวแทน: C-DR42A | รหัสรุ่นสินค้าตัวแทน: XMSG413-LA24-C-N | รุ่นทั่วไป: XMBS415-L-N |
เอกสารที่เกี่ยวข้อง
■ชุดขับมอเตอร์
ชุดขับมอเตอร์ที่รองรับสามารถใช้งานได้ทั้งแบบพัลส์คู่และแบบพัลส์ + ทิศทาง สำหรับขนาดการติดตั้งและคู่มือการใช้งาน กรุณาดูได้ที่: E-DR42B.

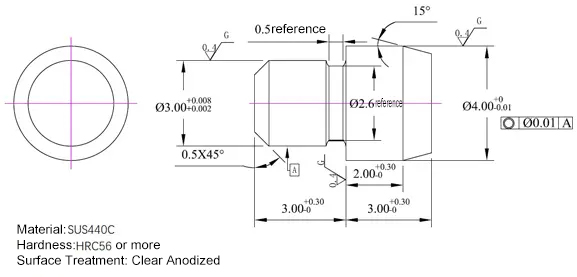

■ ดรออิ้ง/ภาพร่างแบบสลักกำหนดตำแหน่ง
ชุดขับมอเตอร์ที่รองรับสามารถใช้งานได้ทั้งแบบพัลส์คู่และแบบพัลส์ + ทิศทาง สำหรับขนาดการติดตั้งและคู่มือการใช้งาน กรุณาดูได้ที่: E-DR42B.
■ ดรออิ้ง/ภาพร่างแบบสลักกำหนดตำแหน่ง
*ตั้งแต่วันที่ 1 มิถุนายน 2023 เป็นต้นไป ไดรเวอร์ที่จัดให้รองรับอินพุตพัลส์สองประเภท ได้แก่ พัลส์คู่ และพัลส์ + ทิศทาง
