[มอเตอร์] แกน X ลูกกลิ้งสไลด์

แบรนด์ :

MISUMI

ข้อควรระวัง

โปรดยืนยันพาวเวอร์ซัพพลายที่เหมาะสมสำหรับตัวเลือกมอเตอร์แต่ละตัว
สเต็ปปิ้งมอเตอร์ 5 เฟสพร้อมเบรค (MA) ทำงานร่วมกับ AC100-120V เฟสเดียว
α-Step Motor (PA) ทำงานร่วมกับ 24 V DC
เซอร์โวมอเตอร์กระแสสลับ (U) ทำงานร่วมกับ AC200-230V แบบเฟส 1 เฟส หรือ 3 เฟส
โปรดตรวจสอบเนื้อหาบนเว็บไซต์ของเรา เนื่องจากไฟล์ PDF ไม่มีข้อมูลล่าสุด
อาจเกิดความล่าช้าในการจัดส่งสินค้าของเราบางรายการเนื่องจากมีการจำกัดกำลังการผลิตที่ไซต์การผลิตของเรา

รายละเอียดสินค้า

[คุณสมบัติ]· นี่คือแท่นวางสไลด์แกน X แบบอัตโนมัติความแข็งและความแม่นยำสูง มีความหนา 20 มม.

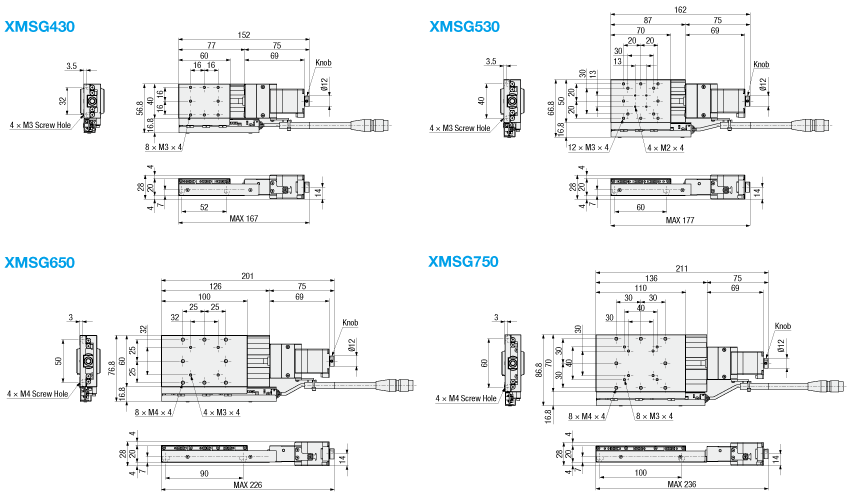

[ติดมอเตอร์] แกน X ลูกกลิ้งสไลด์: รูปภาพที่เกี่ยวข้อง

[ M ] วัสดุ: เทียบเท่า SUS440C
[ S ] กระบวนการชุบผิว: ชุบนิกเกิ้ลแบบไม่ใช้ไฟฟ้า
[ A ] อุปกรณ์เสริม: XMSG413/513/430/530: SCB3-8, 4 ชิ้น
XMSG615/715/650/750: SCB4-8, 4 ชิ้น

ข้อมูลเพิ่มเติม

■ ตารางการใช้งานมอเตอร์/สายไฟ

มอเตอร์	สายเคเบิล
C, F, G	N (ไม่ได้ระบุ)
MA	M
PA	P
UA	U

สำหรับ สายไฟ สำหรับ C, F หรือ G ให้ดู MSCB_ใน P.1-1735-95

■ ความเร็วสูงสุด

มอเตอร์	(มม./วินาที)	มอเตอร์	(มม./วินาที)
C	10	MA	15
F	25	PA	35
G	20	UA	50

โปรดทราบว่าความเร็วและเวลาการ การวางตำแหน่ง จะแตกต่างกันไปตามเงื่อนไขการใช้งาน
ค่าที่แสดงที่นี่คือค่าอ้างอิงของ MISUMI การทำงานที่ค่าดังกล่าวนี้ไม่ได้รับการรับประกัน
■ สเปคทั่วไป

ฟีดสกรู	บอลสกรู ⌀6 สายนำไฟฟ้า 1
ไกด์	บอลไกด์ เชิงเส้น
ความละเอียด^*1	2μm/Pulse (เต็ม) 1μm/Pulse (ฮาฟ)
ความตรง	1µm หรือน้อยกว่า (หมายเลข 413〜715) 2µm หรือน้อยกว่า (หมายเลข 430〜750)
การวางตำแหน่ง ความสามารถในการทวนซ้ำ	ภายใน ±0.5μm
ความสามารถในการรับน้ำหนัก^*2	98N
การเคลื่อนไหวที่หายไป	1μmหรือน้อยกว่า
แบ็คแลช/ระยะฟรี	0.5μmหรือน้อยกว่า
ความขนาน	15μmหรือน้อยกว่า

* 1 สเตจ การเคลื่อนที่ (ของชิ้นส่วนเครื่องจักร) ต่อหนึ่งพัลส์
*2 พิกัดน้ำหนักเมื่อใช้การกำหนดค่าแกน Z (แนวตั้ง) ลดลงถึง 49N

■ เมื่อใช้วิธีการแบบโฮมมิ่งสำหรับ MSCTL102/112 (>> คลิกที่นี่ )
