คอยล์สปริง ขดลวด แบบกลม, มาตรฐานเส้นผ่านศูนย์กลางภายนอก, สแตนเลส, โหลดหนัก
แบรนด์ :
MISUMI
ข้อควรระวัง
- ผลิตภัณฑ์นี้จะถูกยกเลิกเมื่อสินค้าหมดสต๊อก รุ่นทดแทน คลิกที่นี่
- ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_ตอนที่ 11 คลิกที่นี่
รายละเอียดสินค้า
・ ประเภทสปริง:คอยล์สปริงลวดกลม รับน้ำหนักมาก
・ ประเภทอ้างอิงด้วย O.D.จะจัดลำดับความสำคัญของเส้นผ่านศูนย์กลางภายนอก (O.D.)เป็นหลัก และ I.D. เป็นค่าอ้างอิง
・ วัสดุสปริง: ทำจากสเตนเลส SUS304-WPB ค่าคงที่สปริง ±10%
・ ประเภท รุ่น: C-UF, C-UR, C-UV, C-UY
・ เส้นผ่านศูนย์กลางภายนอก/O.D. (Ø) [mm]:4, 5, 6, 8, 10, 13
・ ช่วงความยาวอิสระ [mm]: 5, 10, 15, 20, 25, 30, 35, 40
・ประเภทพื้นผิวส่วนปลาย:ไม่มีการเจียร, มีการเจียรเรียบ
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI
คอยล์สปริงขดลวดแบบกลมซีรีส์ประหยัด
สเตนเลส โหลดหนัก เชื่อถือได้
- ประสิทธิภาพเหนือระดับพร้อมความทนทานของสแตนเลสสตีล
- การออกแบบอ้างอิง OD ช่วยให้มั่นใจได้ถึงความพอดีและประสิทธิภาพที่เชื่อถือได้
- มีให้เลือกหลายความยาวและเส้นผ่านศูนย์กลางเพื่อให้เหมาะกับความต้องการของคุณ
- คุณภาพสูงในราคาที่ถูกกว่า เหมาะสำหรับโครงการที่ใส่ใจงบประมาณ
- ค่าคงตัวสปริงและพิกัดน้ำหนักแบบตั้งค่าได้สำหรับโซลูชันแบบเฉพาะ
มาตรฐาน MISUMI
ราคาถูกกว่า
ความหลากหลายของผลิตภัณฑ์
อุปกรณ์รองรับท่อ CAD 3D
ภาพรวมผลิตภัณฑ์
♢ เมื่อสั่งซื้อสปริงขดลวดแบบกลม โปรดทราบว่าสปริงนี้เป็นชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก ซึ่งผลิตโดยให้คำนึงถึงค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกเป็นหลัก เหมาะสำหรับใช้ในการติดตั้งรู
♢ สปริงสแตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.
♢ สปริงสแตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

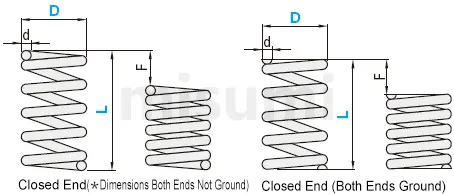

Drawing บอกขนาด
| เส้นผ่านศูนย์กลางภายนอก/O.D. D | ⌀10 หรือน้อยกว่า  | ความยาวขณะไม่มีโหลด L | 50 หรือน้อยกว่า | ±1 มม. | |
φสูงกว่า 12  | สูงกว่า 60 | ±2 มม. | |||
| วัสดุของสปริงขดลวดแบบกลม | |||||
| วัสดุ SUS304-WPB ค่าคงตัวสปริง ±10% | |||||
ตารางข้อมูลจำเพาะ
■C-UM: Fmax. (การเคลื่อนที่ที่อนุญาต) = L × Fa%
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอกจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางภายนอกเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายในมีไว้สำหรับอ้างอิงเท่านั้น
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอกจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางภายนอกเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายในมีไว้สำหรับอ้างอิงเท่านั้น| TYPE | เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L | เส้นผ่านศูนย์กลางลวด d | ตัน ความยาว | F สูงสุด | N{kgf} สูงสุด | Fa% | ||
| C-UM | 4－ | 5＊ | 0.4 | 2.2 | 1.75 | 3.4 | ｛0.35｝ | 35 |
| 10＊ | 0.5 | 4.9 | 3.5 | 6.8 | ｛0.7｝ | |||
| 15 | 0.55 | 7.5 | 5.25 | 10.3 | ｛1.05｝ | |||
| 20 | 0.6 | 11.1 | 7.0 | 13.7 | ｛1.4｝ | |||
| 5－ | 5＊ | 0.45 | 2.25 | 1.75 | 3.4 | ｛0.35 กก.｝ | ||
| 10＊ | 0.5 | 3.13 | 3.5 | 6.8 | ｛0.7｝ | |||
| 15 | 0.65 | 8.45 | 5.25 | 10.3 | ｛1.05｝ | |||
| 20 | 0.65 | 8.45 | 7.0 | 13.7 | ｛1.4｝ | |||
| 30 | 0.7 | 11.9 | 10.5 | 24.0 | ｛2.45｝ | |||
| 35 | 0.75 | 16.5 | 12.25 | 20.6 | ｛2.1 ｝ | |||
| 6－ | 5＊ | 0.55 | 2.7 | 1.7 | 4.9 | ｛0.5｝ | ||
| 10 | 0.7 | 5.6 | 3.5 | 10.8 | ｛1.1｝ | |||
| 15 | 0.75 | 7.4 | 5.2 | 15.7 | ｛1.6｝ | |||
| 20 | 0.75 | 7.4 | 7.0 | 20.6 | ｛2.1 ｝ | |||
| 25 | 0.85 | 12.8 | 8.7 | 25.5 | ｛2.6 ｝ | |||
| 30 | 0.85 | 12.8 | 10.5 | 31.4 | ｛3.2 ｝ | |||
| 35 | 0.9 | 16.7 | 12.2 | 36.3 | ｛3.7 ｝ | |||
| 40 | 0.9 | 16.8 | 14.0 | 41.2 | ｛4.2 ｝ | |||
| 8－ | 10 | 0.85 | 6.4 | 3.5 | 10.8 | ｛1.1｝ | ||
| 15 | 0.9 | 7.9 | 5.3 | 15.7 | ｛1.6｝ | |||
| 20 | 0.9 | 7.9 | 7.0 | 20.6 | ｛2.1 ｝ | |||
| 25 | 0.9 | 7.9 | 8.8 | 25.5 | ｛2.6 ｝ | |||
| 30 | 1.0 | 12.0 | 10.5 | 31.4 | ｛3.2 ｝ | |||
| 35 | 1.0 | 12.0 | 12.3 | 36.3 | ｛3.7 ｝ | |||
| 10－ | 10 | 0.9 | 5.2 | 3.5 | 10.8 | ｛1.1｝ | ||
| 15 | 1.0 | 7.3 | 5.3 | 15.7 | ｛1.6｝ | |||
| 20 | 1.0 | 7.3 | 7.0 | 20.6 | ｛2.1 ｝ | |||
| 25 | 1.1 | 10.5 | 8.8 | 25.5 | ｛2.6 ｝ | |||
| 30 | 1.1 | 10.5 | 10.5 | 31.4 | ｛3.2 ｝ | |||
| 13－ | 15 | 1.2 | 8.4 | 5.3 | 15.7 | ｛1.6｝ | ||
| 20 | 1.3 | 11.1 | 7.0 | 20.6 | ｛2.1 ｝ | |||
| 25 | 1.3 | 11.1 | 8.8 | 25.5 | ｛2.6 ｝ | |||
| 40 | 1.4 | 15.1 | 14.0 | 41.2 | ｛4.2｝ | |||
| 20－ | 30 | 1.9 | 13.3 | 10.5 | 52.0 | ｛5.3 ｝ | ||
kgf (โหลดไฟฟ้า) = N/mm (ค่าคงตัวสปริง) × 0.101972 × F (เลื่อยโซ่)
{kgf} = N × 0.101972
{kgf} = N × 0.101972
■C-UH: Fmax. (ระยะการเคลื่อนที่ที่อนุญาต) = L × Fa%
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอกจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางภายนอกเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายในมีไว้สำหรับอ้างอิงเท่านั้น
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอกจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางภายนอกเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายในมีไว้สำหรับอ้างอิงเท่านั้น| TYPE | เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L | เส้นผ่านศูนย์กลางลวด d | ตัน ความยาว | F สูงสุด | N{kgf} สูงสุด | Fa% | ||
| C-UH | 4－ | 5＊ | 0.45 | 2.7 | 1.5 | 4.4 | ｛ 0.45｝ | 30 |
| 10＊ | 0.5 | 3.8 | 3.0 | 8.8 | ｛ 0.9 ｝ | |||
| 15 | 0.6 | 8.1 | 4.5 | 13.2 | ｛ 1.35｝ | |||
| 5－ | 5＊ | 0.55 | 3.3 | 1.5 | 4.4 | ｛ 0.45 ｝ | ||
| 10 | 0.6 | 4.65 | 3.0 | 8.8 | ｛ 0.9 ｝ | |||
| 15 | 0.6 | 4.65 | 4.5 | 13.2 | ｛ 1.35｝ | |||
| 25 | 0.75 | 11.81 | 7.5 | 22.1 | ｛ 2.25｝ | |||
| 6－ | 5＊ | 0.65 | 3.2 | 1.5 | 8.8 | ｛ 0.9 ｝ | ||
| 10 | 0.7 | 3.9 | 3.0 | 17.7 | ｛ 1.8 ｝ | |||
| 15 | 0.85 | 7.7 | 4.5 | 26.5 | ｛ 2.7 ｝ | |||
| 20 | 0.9 | 9.7 | 6.0 | 35.3 | ｛ 3.6 ｝ | |||
| 25 | 1.0 | 15.5 | 7.5 | 44.1 | ｛ 4.5 ｝ | |||
| 30 | 1.0 | 15.5 | 9.0 | 53.0 | ｛ 5.41 ｝ | |||
| 8－ | 10 | 0.9 | 5.3 | 3.0 | 17.7 | ｛ 1.8 ｝ | ||
| 15 | 0.9 | 5.3 | 4.5 | 26.5 | ｛ 2.7 ｝ | |||
| 20 | 1.1 | 11 | 6.0 | 35.3 | ｛ 3.6 ｝ | |||
| 25 | 1.1 | 11 | 7.5 | 44.1 | ｛ 4.5 ｝ | |||
| 30 | 1.2 | 15.9 | 9.0 | 53.0 | ｛ 5.4 ｝ | |||
| 10－ | 15 | 1.1 | 6.9 | 4.5 | 26.5 | ｛ 2.7 ｝ | ||
| 20 | 1.2 | 9.3 | 6.0 | 35.3 | ｛ 3.6 ｝ | |||
| 25 | 1.2 | 9.3 | 7.5 | 44.1 | ｛ 4.5 ｝ | |||
| 30 | 1.3 | 12.7 | 9.0 | 53.0 | ｛ 5.4 ｝ | |||
| 35 | 1.4 | 17.5 | 10.5 | 61.8 | ｛ 6.3 ｝ | |||
| 13－ | 15 | 1.5 | 9.2 | 4.5 | 44.1 | ｛ 4.5 ｝ | ||
| 20 | 1.5 | 9.2 | 6.0 | 58.8 | ｛ 6 ｝ | |||
| 25 | 1.5 | 9.2 | 7.5 | 73.5 | ｛ 7.5 ｝ | |||
| 30 | 1.8 | 18 | 9.0 | 88.3 | ｛ 9 ｝ | |||
| 50 | 2.0 | 28.5 | 15.0 | 147.0 | ｛15.0 ｝ | |||
| 16－ | 45 | 2.2 | 25.1 | 13.5 | 132.4 | ｛ 13.51 ｝ | ||
| 20－ | 30 | 2.3 | 13.8 | 9.0 | 132.4 | ｛ 13.51 ｝ | ||
| 35 | 2.5 | 18.8 | 10.5 | 154.9 | ｛ 15.81 ｝ | |||
| 40 | 2.5 | 18.8 | 12.0 | 176.5 | ｛ 18.01 ｝ | |||
| 45 | 2.8 | 29.4 | 13.5 | 199.1 | ｛ 20.32 ｝ | |||
ส่วนปลายทั้งสองข้างของรุ่น C-UM/C-UH ที่มีเครื่องหมาย * จะไม่มีการเจียระไนเรียบ● วิธีการคำนวณรอบ (ค่าอ้างอิง):
จำนวนรอบทั้งหมด = ความยาวแข็งตัว ÷ เส้นผ่านศูนย์กลางขดลวด (d) - 1
จำนวนรอบที่ใช้งานได้ = จำนวนรอบทั้งหมด - 2
*จำนวนรอบเป็นค่าอ้างอิง อาจมีการเบี่ยงเบนบ้างในบางล็อตการผลิต
ความยาวแข็งตัวเป็นค่าอ้างอิง อาจมีความแตกต่างเล็กน้อยในแต่ละล็อตการผลิตนอกจากนี้ หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง
กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)■ ค่าคงตัวสปริง ค่าคงตัวสปริง
D12 ใช้กับ C-UY·C-UR·UF·C-UBB เท่านั้น D14 ใช้กับ C-UBB เท่านั้น| ชนิด | C-UV | C-UY | C-UR | C-UF | C-UL | C-UTT | C-UM | C-UH | C-UBB | |||||||||||||||||||
| D | ||||||||||||||||||||||||||||
| 2 | 0.05{0.005} | 0.2{0.02} | 0.3{0.03} | 0.5{0.05} | ||||||||||||||||||||||||
| 3 | N/mm 0.05 {kgf/mm}{0.005} | N/mm 0.098 {kgf/mm}{0.01} | N/mm 0.29 {kgf/mm} {0.03} | N/mm 0.49 {kgf/mm} {0.05} | N/mm 0.98 {kgf/mm} {0.1} | 1.5 (0.15 กก.) | ||||||||||||||||||||||
| 4 | 2.0 {0.2} | 2.9 (0.3 กก.) | 4.9 (0.5 กก.) | |||||||||||||||||||||||||
| 5 | N/mm 2.0 {kgf/mm} {0.2} | |||||||||||||||||||||||||||
| 6 | N/mm 2.9 {kgf/mm} {0.3} | N/mm 5.9 {kgf/mm} {0.6} | N/mm 9.8 {kgf/mm} {1.0} | |||||||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||
| 10 | N/mm 0.2 {kgf/mm} {0.02} | |||||||||||||||||||||||||||
| 12 | ||||||||||||||||||||||||||||
| 13 | N/mm 9.8 {kgf/mm} {1.0} | N/mm 19.6 {kgf/mm} {2.0} | ||||||||||||||||||||||||||
| 14 | ||||||||||||||||||||||||||||
| 16 | ||||||||||||||||||||||||||||
| 20 | 0.3{0.03} | 0.5{0.05} | 0.98{0.1} | 2.9 (0.3 กก.) | 3.9 (0.4 กก.) | 4.9 (0.5 กก.) | 14.7 (1.5 กก.) | 29.4 (3.0 กก.) | ||||||||||||||||||||
| Fmax | F＝L × 70％ | F＝L × 75％ | F＝L × 60％ | F＝L × 45％ | F＝L × 40％ | F＝L × 40％ | F＝L × 35％ | F＝L × 30％ | F＝L × 25％ | |||||||||||||||||||
คุณสมบัติผลิตภัณฑ์
คอยล์สปริง ขดลวด แบบกลมของมิซูมิ มีความเที่ยงตรงและละเอียดมากกว่าสปริงทั่วไปในตลาด โดยแบ่งออกเป็นชนิดมาตรฐานขนาดเส้นผ่านศูนย์กลางรูในและชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก โดยชนิดแรกจะให้ความสำคัญกับค่าความเผื่อของขนาดเส้นผ่านศูนย์กลางรูใน ส่วนชนิดหลังจะให้ความสำคัญกับค่าความเผื่อของเส้นผ่านศูนย์กลางภายนอก
เลือกชนิดสปริงขดลวดแบบกลมให้เหมาะสมกับการติดตั้งจริง และดูรายละเอียดต่างๆ จากคู่มือสำหรับค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกและภายในที่เฉพาะเจาะจง
* ความยาวแข็งตัวเป็นค่าอ้างอิง หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง ดังนั้น กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)
เพื่อเพิ่มจำนวนครั้งที่ใช้งานได้ แนะนำให้ใช้สปริงถึงระยะการยืด-หดที่ยอมรับได้ Fmax. 70%
เลือกชนิดสปริงขดลวดแบบกลมให้เหมาะสมกับการติดตั้งจริง และดูรายละเอียดต่างๆ จากคู่มือสำหรับค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกและภายในที่เฉพาะเจาะจง
* ความยาวแข็งตัวเป็นค่าอ้างอิง หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง ดังนั้น กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)
เพื่อเพิ่มจำนวนครั้งที่ใช้งานได้ แนะนำให้ใช้สปริงถึงระยะการยืด-หดที่ยอมรับได้ Fmax. 70%

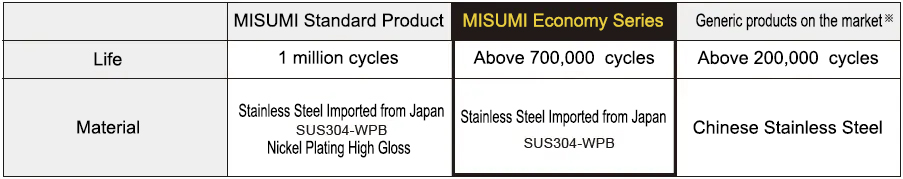

 *ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น *สินค้าทั่วไปในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์ |  แผนภาพการติดตั้งของคอยล์สปริง ขดลวด แบบกลมชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก |
ข้อควรระวัง
ข้อควรระวังในการใช้สปริงขดลวดแบบกลม
อุณหภูมิใช้งานของสปริงขดลวดแบบกลม
SWP-A:: อุณหภูมิปกติ (0 to 40°C)
สแตนเลส:: -10 to 100°C
ขดลวดเหล็กกล้าอบน้ำมัน:: อุณหภูมิปกติ (0 to 40°C)
*หากใช้สปริงในสภาพที่เกินอุณหภูมิที่ระบุข้างต้น ค่าการรับน้ำหนักอาจลดลงตามสภาพการใช้งาน
*เมื่อใช้งานในสภาพแวดล้อมที่มีความแตกต่างของระดับความชื้นและอุณหภูมิสูงและต่ำ เช่น กลางแจ้ง แนะนำให้เลือกใช้สินค้าสแตนเลส
* สามารถใช้สปริงที่ทนต่อความร้อนได้เช่นกัน สำหรับรายละเอียดเพิ่มเติม ให้ดูที่แคตตาล็อกชิ้นส่วนแม่พิมพ์พลาสติก
สปริงสเตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.
อุณหภูมิใช้งานของสปริงขดลวดแบบกลม
SWP-A:: อุณหภูมิปกติ (0 to 40°C)
สแตนเลส:: -10 to 100°C
ขดลวดเหล็กกล้าอบน้ำมัน:: อุณหภูมิปกติ (0 to 40°C)
*หากใช้สปริงในสภาพที่เกินอุณหภูมิที่ระบุข้างต้น ค่าการรับน้ำหนักอาจลดลงตามสภาพการใช้งาน
*เมื่อใช้งานในสภาพแวดล้อมที่มีความแตกต่างของระดับความชื้นและอุณหภูมิสูงและต่ำ เช่น กลางแจ้ง แนะนำให้เลือกใช้สินค้าสแตนเลส
* สามารถใช้สปริงที่ทนต่อความร้อนได้เช่นกัน สำหรับรายละเอียดเพิ่มเติม ให้ดูที่แคตตาล็อกชิ้นส่วนแม่พิมพ์พลาสติก
สปริงสเตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

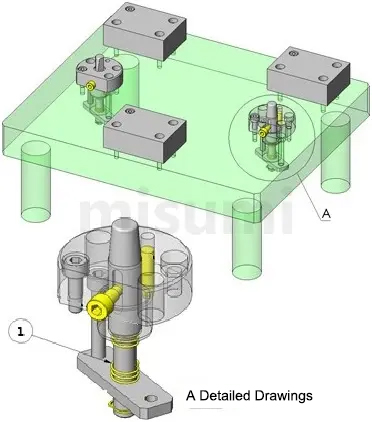

ตัวอย่างการใช้งาน
กลไกการวางตำแหน่งโดยอ้างอิงรู
ขดลวดสปริงทรงกลมเป็นกลไกสำหรับการวางตำแหน่งชิ้นงานโดยอ้างอิงจากรู
สามารถลดการคลายตัวขณะการจัดตำแหน่งได้โดยใช้พินเทเปอร์เพื่อกำจัดความเบี่ยงเบนที่เกิดจากค่าพิกัดความเผื่อของรูชิ้นงานแต่ละรู
เลือกสปริงกดเพื่อเริ่มการเคลื่อนที่โดยเริ่มจากจุดเริ่มต้นของหน้าสัมผัสการจัดตำแหน่งไปยังชิ้นงาน
ขดลวดสปริงทรงกลมเป็นกลไกสำหรับการวางตำแหน่งชิ้นงานโดยอ้างอิงจากรู
สามารถลดการคลายตัวขณะการจัดตำแหน่งได้โดยใช้พินเทเปอร์เพื่อกำจัดความเบี่ยงเบนที่เกิดจากค่าพิกัดความเผื่อของรูชิ้นงานแต่ละรู
เลือกสปริงกดเพื่อเริ่มการเคลื่อนที่โดยเริ่มจากจุดเริ่มต้นของหน้าสัมผัสการจัดตำแหน่งไปยังชิ้นงาน
