คอยล์สปริง ขดลวด แบบกลม, มาตรฐานเส้นผ่านศูนย์กลางภายนอก, สแตนเลส, โหลดเบาพิเศษ

แบรนด์ :

MISUMI

ข้อควรระวัง

ผลิตภัณฑ์นี้จะถูกยกเลิกเมื่อสินค้าหมดสต๊อก รุ่นทดแทน คลิกที่นี่
ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_ตอนที่ 11 คลิกที่นี่

รายละเอียดสินค้า

· ประเภท สปริง: คอยล์สปริง ขดลวด แบบกลม โหลดน้ำหนักเบาพิเศษ
・ ประเภทอ้างอิงด้วย O.D.จะจัดลำดับความสำคัญของเส้นผ่านศูนย์กลางภายนอก (O.D.)เป็นหลัก และ I.D. เป็นค่าอ้างอิง
・ วัสดุสปริง: ทำจากสเตนเลส SUS304-WPB ค่าคงที่สปริง ±10%
・ ประเภท รุ่น: C-UF, C-UR, C-UV, C-UY
・ เส้นผ่านศูนย์กลางภายนอก/O.D. (Ø) [mm]:2, 3, 4, 5, 6, 8, 10, 12, 16, 20
・ ช่วงความยาวอิสระ [mm]: 5, 10, 15, 20, 25, 30, 35, 40
・ประเภทพื้นผิวส่วนปลาย:ไม่มีการเจียร, มีการเจียรเรียบ
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI

คอยล์สปริงขดลวดแบบกลมซีรีส์ประหยัด

สเตนเลส โหลดน้ำหนักเบา เชื่อถือได้

- ผลิตด้วยสเตนเลส SUS304-WPB เพื่อความทนทานเป็นพิเศษและประสิทธิภาพที่แม่นยำ

- เลือกจากขนาดเส้นผ่านศูนย์กลางรูในและความยาวฟรีที่หลากหลายเพื่อให้เหมาะกับความต้องการของคุณอย่างสมบูรณ์แบบ

- เหมาะสำหรับการใช้งานที่ต้องรับโหลดน้ำหนักเบามากอย่างมีประสิทธิภาพ

- ทางเลือกราคาประหยัดพร้อมคุณภาพที่ตรงตามมาตรฐานของคุณ ในราคาต่ำกว่าผลิตภัณฑ์มาตรฐาน

- เหมาะสำหรับอุตสาหกรรมต่างๆ โดยมีค่าคงตัวสปริงที่สามารถปรับแต่งได้

สินค้า Economy หัวไมโครมิเตอร์งานละเอียด

มาตรฐาน MISUMI

ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D

ภาพรวมผลิตภัณฑ์

♢ เมื่อสั่งซื้อสปริงขดลวดแบบกลม โปรดทราบว่าสปริงนี้เป็นชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก ซึ่งผลิตโดยให้คำนึงถึงค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกเป็นหลัก เหมาะสำหรับใช้ในการติดตั้งรู
♢สปริงขดลวดแบบกลมสแตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

ดรออิ้งบอกขนาด

เส้นผ่านศูนย์กลางภายนอก/O.D. D	⌀10 หรือน้อยกว่า	ความยาวขณะไม่มีโหลด L	50 หรือน้อยกว่า	±1.5 มม.
	φสูงกว่า 12		สูงกว่า 60	±2.5 mm

วัสดุของสปริงขดลวดแบบกลม
วัสดุ SUS304-WPB ค่าคงตัวสปริง ±10%

ตารางข้อมูลจำเพาะ

■C-UV: Fmax. (ระยะการเคลื่อนที่ที่อนุญาต) = L × Fa％

ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอกจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางภายนอกเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายในมีไว้สำหรับอ้างอิงเท่านั้น

ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลาง ขดลวด D	ความยาวความกด, ความอัด, ความดัน	F สูงสุด	N{kgf} สูงสุด		Fa％
ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลาง ขดลวด D	ความยาวความกด, ความอัด, ความดัน	F สูงสุด	N{kgf} สูงสุด		Fa％
C-UV	3－	5＊	0.15	1.1	3.5	0.18	{0.018}	70
		10＊	0.18	2.5	7	0.35	{0.036}
		15＊	0.18	2.5	10.5	0.53	{0.054}
		20＊	0.20	3.3	14	0.70	{0.071}	70
		25＊	0.23	6.2	17.5	0.88	{0.089}	70
		30＊	0.23	6.2	21	1.05	{0.107}	70
	4－	5＊	0.18	1.2	3.5	0.18	{0.018}	70
		10＊	0.20	1.7	7	0.35	{0.036}
		15＊	0.23	3.0	10.5	0.53	{0.054}
		20＊	0.23	3.0	14	0.70	{0.071}

	5－	5＊	0.20	1.2	3.5	0.18	{0.018}	70
		10＊	0.23	1.8	7	0.35	{0.036}
		15＊	0.26	2.9	10.5	0.53	{0.054}
		20＊	0.29	4.5	14	0.70	{0.071}
	6－	10＊	0.26	2.0	7	0.35	{0.036}	70
		15＊	0.30	3.3	10.5	0.53	{0.054}	70
		20＊	0.30	3.3	14	0.70	{0.071}	70
	8－	10＊	0.30	1.9	7	0.35	{0.036}	70
		15＊	0.35	3.2	10.5	0.53	{0.054}
		20＊	0.35	3.2	14	0.70	{0.071}
		25＊	0.40	5.6	17.5	0.88	{0.089}
		30＊	0.40	5.6	21	1.05	{0.107}	70
		40＊	0.45	9.3	28	1.40	{0.143}	70
		50＊	0.45	9.3	35	1.75	{0.179}	70

■ C－UY: Fmax. (ระยะการเคลื่อนที่ที่อนุญาต) = L × Fa％

ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลาง ขดลวด D	ความยาวความกด, ความอัด, ความดัน	F สูงสุด	N{kgf} สูงสุด		Fa％
ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลาง ขดลวด D	ความยาวความกด, ความอัด, ความดัน	F สูงสุด	N{kgf} สูงสุด		Fa％
C-UY	2－	5＊	0.13	1.5	3.0	0.15	{0.015}	60
		10＊	0.13	1.5	6.0	0.29	{0.03}
		15＊	0.15	2.7	9.0	0.44	{0.045}
		20＊	0.15	2.7	12	0.59	{0.06}	60
		25＊	0.18	6.3	15	0.74	{0.076}	60
		30＊	0.18	6.3	18	0.88	{0.089}	60
	3－	5＊	0.16	0.92	3.75	0.37	{0.0378}	75
		10＊	0.20	2.0	7.5	0.74	{0.075}	75
		15＊	0.23	3.45	11.25	1.1	{0.1125}	75
		20＊	0.23	3.45	15	1.47	{0.15}	75
	4－	5＊	0.20	1.05	3.75	0.37	{0.0375}	75
		10＊	0.23	1.84	7.5	0.74	{0.075}
		15＊	0.26	2.86	11.25	1.1	{0.1125}
		20＊	0.29	4.64	15.0	1.47	{0.15}
		25＊	0.30	5.4	18.75	1.84	{0.1875}
		30＊	0.30	5.4	22.5	2.26	{0.23}
	5－	5＊	0.23	1.15	3.75	0.37	{0.0378}	75
		10＊	0.26	1.82	7.5	0.74	{0.075}	75
		15＊	0.30	3.15	11.25	1.1	{0.1125}
		20＊	0.30	3.15	15.0	1.47	{0.15}
		25＊	0.32	4.16	18.75	1.84	{0.1875}
	6－	5＊	0.26	1.24	3.5	0.34	{0.035}	70
		10＊	0.30	2.1	7.5	0.74	{0.075}	75
		15＊	0.32	2.64	11.25	1.1	{0.1125}
		20＊	0.35	3.85	15.0	1.47	{0.15}
		25＊	0.38	5.32	18.75	1.84	{0.1875}
		30＊	0.40	6.8	22.5	2.21	{0.225}
		40＊	0.40	6.8	30	2.94	{0.3}	75
	8－	10＊	0.35	2.19	7.5	0.74	{0.075}	75
		15＊	0.40	3.4	11.25	1.1	{0.1125}
		20＊	0.40	3.4	15.0	1.47	{0.15}
		25＊	0.45	5.4	18.75	1.84	{0.1875}
		30＊	0.45	5.4	22.5	2.21	{0.225}
		40＊	0.50	8.3	30	2.94	{0.3}	75
	10－	10＊	0.50	3.25	6	1.18	{0.1204}	60
		15＊	0.50	3.25	11.25	2.21	{0.225}	75
		20＊	0.55	4.4	15.0	2.94	{0.3}
		25＊	0.55	4.4	18.75	3.68	{0.375}
		30＊	0.60	6.15	22.5	4.41	{0.45}
		35＊	0.60	6.3	26.25	5.1	{0.52}
	12－	15＊	0.55	3.3	11.25	2.206	{0.225}	75

ส่วนปลายทั้งสองข้างที่มีเครื่องหมาย * จะไม่มีการเจียระไนเรียบ
● วิธีการคำนวณรอบ (ค่าอ้างอิง):
จำนวนรอบทั้งหมด = ความยาวทึบ ÷ เส้นผ่านศูนย์กลางขดลวด (d) - 1
จำนวนรอบที่ใช้งานได้ = จำนวนรอบทั้งหมด - 2
*จำนวนรอบเป็นค่าอ้างอิง อาจมีความแตกต่างกันบ้างขึ้นอยู่กับการผลิตแต่ละครั้ง

ค่าความยาวการอัดเป็นเพียงค่าอ้างอิงเท่านั้น อาจมีความแตกต่างกันบ้างขึ้นอยู่กับการผลิตแต่ละครั้ง
และหากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวการกด สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่รอบ

กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)

■C-UR: Fmax. (ระยะการยืด-หดที่ยอมรับได้) = L × Fa％

ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลาง ขดลวด D	ความยาวความกด, ความอัด, ความดัน	F สูงสุด	N{kgf} สูงสุด		Fa％
ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลาง ขดลวด D	ความยาวความกด, ความอัด, ความดัน	F สูงสุด	N{kgf} สูงสุด		Fa％
C-UR	2－	5＊	0.18	2.0	2.5	0.49	{0.05}	50
		10＊	0.18	2.0	5	0.98	{0.1}
		15＊	0.23	6.0	7.5	1.5	{0.15}
		20＊	0.23	6.0	10	2.0	{0.2}	50
	3－	5＊	0.23	1.6	3	0.9	{0.09}	60
		10＊	0.25	2.1	6	1.8	{0.18}
		15＊	0.30	4.5	9	2.6	{0.27}
		20＊	0.30	4.5	12	3.5	{0.36}
		25＊	0.32	6.4	15	4.4	{0.45}
		30＊	0.32	6.4	18	5.3	{0.45}	60
	4－	5＊	0.26	1.4	3	0.9	{0.09}	60
		10＊	0.29	2.0	6	1.8	{0.18}
		15＊	0.32	3.0	9	2.6	{0.27}
		20＊	0.38	6.1	12	3.5	{0.36}
		25＊	0.38	6.1	15	4.4	{0.45}
		30＊	0.40	8.0	18	5.3	{0.54}
		45＊	0.45	14.4	27	7.9	{0.81}	60
	5－	10＊	0.35	2.71	6	1.8	{0.18}	60
		15＊	0.38	3.61	9	2.6	{0.27}
		20＊	0.38	3.61	12	3.5	{0.36}
		25＊	0.45	7.43	15	4.4	{0.45}
		30＊	0.45	7.43	18	5.3	{0.54}
		35＊	0.50	12.25	21	6.2	{0.63}
	6－	5＊	0.32	1.5	3	0.9	{0.09}	60
		10＊	0.40	3.0	6	1.8	{0.18}
		15＊	0.40	3.0	9	2.6	{0.27}
		20＊	0.50	7.0	12	3.5	{0.36}
		25＊	0.50	7.0	15	4.4	{0.45}
		30＊	0.50	7.0	18	5.3	{0.54}
	8－	10＊	0.45	2.6	6	1.8	{0.18}	60
		15＊	0.50	3.6	9	2.6	{0.27}
		20＊	0.50	3.6	12	3.5	{0.36}
		25＊	0.55	5.9	15	4.4	{0.45}
		30＊	0.65	10.4	18	5.3	{0.54}
		35＊	0.65	10.4	21	6.2	{0.63}
		40＊	0.70	15.4	24	7.1	{0.72}	60
		60＊	0.80	27.6	31.2	10.6	{1.08}	52
	10－	10＊	0.55	3.3	6	1.8	{0.18}	60
		15＊	0.60	4.2	9	2.6	{0.27}
		20＊	0.65	6.2	12	3.5	{0.36}
		25＊	0.65	6.2	15	4.4	{0.45}
		30＊	0.70	8.4	18	5.3	{0.54}
	12－	60＊	0.90	16.2	36	10.6	{1.08}	60
	16－	20＊	0.80	5.4	12	3.5	{0.36}	60

ส่วนปลายทั้งสองข้างที่มีเครื่องหมาย * จะไม่มีการเจียระไนเรียบ

ค่าความยาวการอัดเป็นเพียงค่าอ้างอิงเท่านั้น อาจมีความแตกต่างกันบ้างขึ้นอยู่กับการผลิตแต่ละครั้ง

กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)

■C-UF: Fmax. (ค่าการเคลื่อนที่ที่อนุญาต) = L × 45％

ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลาง ขดลวด D	ความยาวความกด, ความอัด, ความดัน	F สูงสุด	N{kgf} สูงสุด		Fa％
ชนิด	เส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ L		เส้นผ่านศูนย์กลาง ขดลวด D	ความยาวความกด, ความอัด, ความดัน	F สูงสุด	N{kgf} สูงสุด		Fa％
C-UF	2－	5＊	0.2	2.35	2.25	0.66	{0.068}	45
		10＊	0.2	2.35	4.5	1.3	{0.14}	45
	3－	5＊	0.26	1.8	2.25	1.1	{0.11}	45
		10＊	0.32	4.5	4.5	2.2	{0.22}
		15＊	0.32	4.5	6.7	3.2	{0.33}
		20＊	0.35	6.3	9.0	4.4	{0.45}
		25＊	0.35	6.3	11.2	5.5	{0.56}
	4－	5＊	0.32	2.0	2.25	1.1	{0.11}	45
		10＊	0.35	3.0	4.5	2.2	{0.22}
		15＊	0.4	5.2	6.7	3.2	{0.33}
		20＊	0.4	5.2	9.0	4.4	{0.45}
		25＊	0.45	9.5	11.2	5.5	{0.56}
		30＊	0.45	9.5	13.5	6.6	{0.67}
	5－	10＊	0.4	3.2	4.5	2.2	{0.23}	45
		15＊	0.4	3.2	6.75	3.3	{0.34}
		20＊	0.45	4.95	9.0	4.4	{0.45}
		25＊	0.45	4.95	11.25	5.5	{0.56}
		30＊	0.5	7.75	13.5	6.7	{0.68}
		35＊	0.5	7.75	15.75	7.7	{0.79}
	6－	10＊	0.5	5.0	4.5	2.2	{0.22}	45
		15＊	0.55	7.7	6.7	3.2	{0.33}
		20＊	0.55	7.7	9.0	4.4	{0.45}
		25	0.6	10.8	11.2	5.5	{0.56}
		30	0.65	15.6	13.5	6.6	{0.67}
	8－	10	0.6	5.4	4.5	2.2	{0.22}	45
		15	0.65	7.2	6.7	3.2	{0.33}
		20	0.7	10.5	9.0	4.4	{0.45}
		25	0.7	10.5	11.2	5.5	{0.56}
		30	0.75	13.5	13.5	6.6	{0.67}
		35	0.75	13.5	15.7	7.6	{0.78}
		40	0.8	18.4	18	8.8	{0.89}	45
	10－	15	0.65	4.6	6.7	3.2	{0.33}	45
		20	0.8	9.6	9.0	4.4	{0.45}
		25	0.8	9.6	11.2	5.5	{0.56}
		30	0.85	12.8	13.5	6.6	{0.67}
	12－	15	0.8	6.8	6.7	3.2	{0.33}	45
		20	0.8	6.8	9.0	4.4	{0.45}	45
		25	0.8	6.8	11.2	5.5	{0.56}	45
	16－	35	1.1	12.1	15.7	7.6	{0.78}	45
	20－	20	1.2	7.2	9	8.8	{0.89}	45
		25	1.3	9.1	11.3	11.1	{1.13}	45
		70	1.7	26.4	31.5	30.9	{3.15}	45

ส่วนปลายทั้งสองข้างของรุ่น UF ที่มีเครื่องหมาย * จะไม่มีการเจียระไนเรียบ

คุณสมบัติผลิตภัณฑ์

คอยล์สปริง ขดลวด แบบกลมของมิซูมิ มีความเที่ยงตรงและละเอียดมากกว่าสปริงทั่วไปในตลาด โดยแบ่งออกเป็นชนิดมาตรฐานขนาดเส้นผ่านศูนย์กลางรูในและชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก โดยชนิดแรกจะให้ความสำคัญกับค่าความเผื่อของขนาดเส้นผ่านศูนย์กลางรูใน ส่วนชนิดหลังจะให้ความสำคัญกับค่าความเผื่อของเส้นผ่านศูนย์กลางภายนอก

เลือกชนิดสปริงขดลวดแบบกลมให้เหมาะสมกับการติดตั้งจริง และดูรายละเอียดต่างๆ จากคู่มือสำหรับค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกและภายในที่เฉพาะเจาะจง
* ความยาวแข็งตัวเป็นค่าอ้างอิง หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง ดังนั้น กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)
เพื่อเพิ่มจำนวนครั้งที่ใช้งานได้ แนะนำให้ใช้สปริงถึงระยะการยืด-หดที่ยอมรับได้ Fmax. 70%

แผนภาพการติดตั้งของชนิดเส้นผ่านศูนย์กลางภายนอก

แผนภาพการติดตั้งของคอยล์สปริง ขดลวด แบบกลมชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก, สปริงขดลวดแบบกลม

ข้อควรระวัง

ข้อควรระวังในการใช้สปริงขดลวดแบบกลม
อุณหภูมิใช้งานของสปริงขดลวดแบบกลม
SWP-A:: อุณหภูมิปกติ (0 to 40°C)
สแตนเลส:: -10 to 100°C
ขดลวดเหล็กกล้าอบน้ำมัน:: อุณหภูมิปกติ (0 to 40°C)
*หากใช้สปริงในสภาพที่เกินอุณหภูมิที่ระบุข้างต้น ค่าการรับน้ำหนักอาจลดลงตามสภาพการใช้งาน
*เมื่อใช้งานในสภาพแวดล้อมที่มีความแตกต่างของระดับความชื้นและอุณหภูมิสูงและต่ำ เช่น กลางแจ้ง แนะนำให้เลือกใช้สินค้าสแตนเลส
* สามารถใช้สปริงที่ทนต่อความร้อนได้เช่นกัน สำหรับรายละเอียดเพิ่มเติม ให้ดูที่แคตตาล็อกชิ้นส่วนแม่พิมพ์พลาสติก
สปริงสเตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

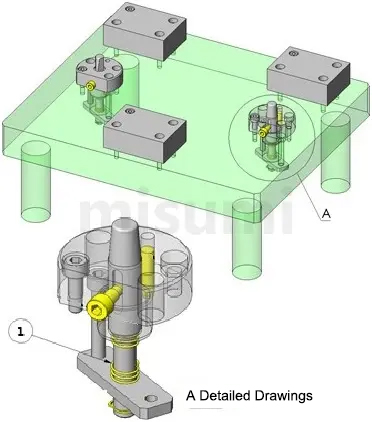

ตัวอย่างการใช้งาน

กลไกการวางตำแหน่งโดยอ้างอิงรู
ขดลวดสปริงทรงกลมเป็นกลไกสำหรับการวางตำแหน่งชิ้นงานโดยอ้างอิงจากรู
สามารถลดการคลายตัวขณะการจัดตำแหน่งได้โดยใช้พินเทเปอร์เพื่อกำจัดความเบี่ยงเบนที่เกิดจากค่าพิกัดความเผื่อของรูชิ้นงานแต่ละรู
เลือกสปริงกดเพื่อเริ่มการเคลื่อนที่โดยเริ่มจากจุดเริ่มต้นของหน้าสัมผัสการจัดตำแหน่งไปยังชิ้นงาน

สินค้าที่เกี่ยวข้อง


(รุ่นอีโคโนมี่) สปริงขดลวดแบบกลม - มาตรฐานเส้นผ่านศูนย์กลางภายนอก, สแตนเลส, โหลดเบาพิเศษ, ค่าคงตัวสปริง 0.05 ถึง 0.98 N/mm	(รุ่นอีโคโนมี่) สปริงขดลวดแบบกลม - มาตรฐานเส้นผ่านศูนย์กลางภายใน, สแตนเลส, โหลดเบา, ค่าคงตัวสปริง 0.29 ถึง 0.49 N/mm	(รุ่นอีโคโนมี่) สปริงขดลวดแบบกลม - มาตรฐานเส้นผ่านศูนย์กลางภายนอก, สแตนเลส, โหลดหนัก, ค่าคงตัวสปริง 2.0 ถึง 14.7 N/mm
เหตุผลที่แนะนำ: สปริงขดลวดแบบกลมพื้นฐาน MISUMI, รุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอก, โหลดน้ำหนักเบาพิเศษ	เหตุผลที่แนะนำ: สปริงขดลวดแบบกลมพื้นฐาน MISUMI, รุ่นมาตรฐานเส้นผ่านศูนย์กลางภายใน, ชนิดโหลดเบา	เหตุผลที่แนะนำ: สปริงขดลวดแบบกลมพื้นฐาน MISUMI, รุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอก, ชนิดโหลดหนัก
