คอยล์สปริง ขดลวด แบบกลม, มาตรฐานเส้นผ่านศูนย์กลางภายนอก, สแตนเลส, โหลดเบา

แบรนด์ :
MISUMI

ข้อควรระวัง

  • ผลิตภัณฑ์นี้จะถูกยกเลิกเมื่อสินค้าหมดสต๊อก รุ่นทดแทน คลิกที่นี่
  • ดาวน์โหลดฟรี! >> แคตตาล็อกซีรี่ส์ ความคุ้มค่า ver2023 (TH-EN)_ตอนที่ 11 คลิกที่นี่

รายละเอียดสินค้า

・ ประเภทสปริง: คอยล์สปริงแบบขดลวดกลม โหลดน้ำหนักเบา
・ ประเภทอ้างอิงด้วย O.D.จะจัดลำดับความสำคัญของเส้นผ่านศูนย์กลางภายนอก (O.D.)เป็นหลัก และ I.D. เป็นค่าอ้างอิง
・ วัสดุสปริง: ทำจากสเตนเลส SUS304-WPB ค่าคงที่สปริง ±10%
・ ประเภทรุ่น:C-UL, C-UTT
・ เส้นผ่านศูนย์กลางภายนอก/O.D (Ø) [mm]:2, 3, 4, 5, 6, 8, 10, 12, 13, 16
・ ช่วงความยาวอิสระ [mm]: 5, 10, 15, 20, 25, 30, 35, 40
・ประเภทพื้นผิวส่วนปลาย:ไม่มีการเจียร, มีการเจียรเรียบ
・ นี่คือสินค้าราคาประหยัด ซึ่งราคาถูกกว่าสินค้ามาตรฐานของ MISUMI

คอยล์สปริงขดลวดแบบกลมซีรีส์ประหยัด

สเตนเลส โหลดน้ำหนักเบา งานละเอียด

- บรรลุข้อกำหนดที่เข้มงวดด้วยคอยล์สปริงขดลวดกลมที่เน้นเส้นผ่านศูนย์กลางภายนอกเป็นหลักของเรา

- เพลิดเพลินไปกับคอยล์สปริงสเตนเลสคุณภาพสูงในราคาเพียงเศษเสี้ยวด้วย Economy Series ของเรา

- เหมาะสำหรับการใช้งานที่ต้องการความเครียดน้อยลงและมีความทนทาน

- เลือกจากเส้นผ่านศูนย์กลางและความยาวที่หลากหลายเพื่อให้ตรงกับความต้องการของคุณ

- ออกแบบมาให้ทำงานได้อย่างมีประสิทธิภาพสูงสุดถึงเปอร์เซ็นต์ของการเลื่อยโซ่สูงสุด

คอยล์สปริงขดลวดแบบกลมซีรีส์ประหยัด
โลโก้ประหยัดของ MISUMI

มาตรฐาน MISUMI
มาตรฐาน MISUMI

ราคาถูกกว่า
ราคาถูกกว่า

ความหลากหลายของผลิตภัณฑ์
ความหลากหลายของผลิตภัณฑ์

3D CAD
อุปกรณ์รองรับท่อ CAD 3D


ภาพรวมผลิตภัณฑ์

♢ เมื่อสั่งซื้อสปริงขดลวดแบบกลม โปรดทราบว่าสปริงนี้เป็นชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก ซึ่งผลิตโดยให้คำนึงถึงค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกเป็นหลัก เหมาะสำหรับใช้ในการติดตั้งรู
♢สปริงขดลวดแบบกลมสแตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

ดรออิ้งบอกขนาด

ดรออิ้ง/ภาพร่างแบบของผลิตภัณฑ์

เส้นผ่านศูนย์กลางภายนอก/O.D. D⌀10 หรือน้อยกว่า สปริงขดลวดแบบกลม ความยาวขณะไม่มีโหลด L50 หรือน้อยกว่า±1 มม.
 φสูงกว่า 12 สปริงขดลวดแบบกลม  สูงกว่า 60±2 มม.

วัสดุของสปริงขดลวดแบบกลม
วัสดุ SUS304-WPB ค่าคงตัวสปริง ±10%

ตารางข้อมูลจำเพาะ

■C-UL: Fmax. (ระยะการเคลื่อนที่ที่อนุญาต) = L × 40%
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอกจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางภายนอกเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายในมีไว้สำหรับอ้างอิงเท่านั้น
ชนิดเส้นผ่านศูนย์กลางภายนอกขดลวด D - ความยาวอิสระ Lเส้นผ่านศูนย์กลาง ขดลวด dการอ้างอิง
ความยาว
F
สูงสุด
N {kgf}
สูงสุด
Fa%
C-UL2-50.21.6520.98{0.1}40
 100.265.0741.96{0.2}
 1562.94{0.3}
3-50.3222.0{0.2}
 100.353.743.9{0.4}
 150.46.665.9{0.6}
 2087.8{0.8}
 250.4511.7109.8{1}
 301211.8{1.2}
4-50.352.122.0{0.2}
 100.455.343.9{0.4}
 1565.9{0.6}
 200.5887.8{0.8}
 25109.8{1 }
 300.5512.71211.8{1.2}
 400.619.81615.7{1.6}
5-50.42.222.0{0.2}
 100.54.7543.9{0.4}
 1565.9{0.6}
 200.556.8887.8{0.8}
 25109.8{1}
 300.6514.951211.8{1.2}
 401615.7{1.6}
6-50.452.322.0{0.2}
 100.554.443.9{0.4}
 1565.9{0.6}
 200.658.587.8{0.8}
 25109.8{1 }
 300.712.61211.8{1.2}
 351413.7{1.4}
8-100.654.643.9{0.4}
 150.758.365.9{0.6}
 2087.8{0.8}
 25109.8{1 }
 300.810.41211.8{1.2}
 351413.7{1.4}
 401615.7{1.6}
 450.8514.51817.7{1.8}
10-100.754.743.9{0.4}
 150.86.265.9{0.6}
 2087.8{0.8}
 250.99.5109.8{1 }
 301211.8{1.2}
 351413.7{1.4}
 501.015.52019.6{2.0}
 601.123.72423.5{2.4}
12-150.96.7565.9{0.6}
 201.01087.8{0..8}
 251.010109.8{1.0}
 401.221.61615.7{1.6}
13-201.08.2587.8{0.8}
 301.112.11211.8{1.2}
 401.112.11615.7{1.6}
16-151.17.765.9{0.6}
 251.210.8109.8{1.0}
20-301.712.81235.3{3.6}

■C-UTT: Fmax. (การเคลื่อนที่ที่อนุญาต) = L × Fa%
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอกจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางภายนอกเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายในมีไว้สำหรับอ้างอิงเท่านั้น
ชนิดD-Ldการอ้างอิง
ความยาว
F
สูงสุด
N {kgf}
สูงสุด
Fa%
C-UTT3-50.352.822.9{0.3}40
 100.44.845.9{0.6}
 150.458.368.8{0.9}
 2030
4-50.42.622.9{0.3}40
 100.453.945.9{0.6}
 150.5668.8{0.9}
 200.559.4811.8{1.2}
 300.614.41014.7{1.5}33
5-50.452.622.9{0.3}40
 100.53.645.9{0.6}
 150.67.568.8{0.9}
 20811.8{1.2}
 250.6510.71014.7{1.5}
 300.715.41217.7{1.8}
6-50.52.423.9{0.4}
 100.64.247.8{0.8}
 150.77.4611.8{1.2}
 20815.7{1.6}
 250.813.61019.6{2.0}
 301223.5{2.4}
 350.8517.51427.5{2.8}
 400.923.41631.4{3.2}
 450.923.41835.3{3.6}
8-100.755.347.8{0.8}40
 15611.8{1.2}
 200.910.4815.7{1.6}
 251019.6{2.0}
 301.0171223.5{2.4}
 351427.5{2.8}
 401631.4{3.2}
 451.125.31835.3{3.6}
 701.239.62854.9{5.6}
10-100.855.147.8{0.8}
 15611.8{1.2}
 201.09.5815.7{1.6}
 251019.6{2.0}
 301.114.31223.5{2.4}
 351427.5{2.8}
 401.220.41631.4{3.2}
 451.220.41835.3{3.6}
 601.329.92447.1{4.8}
13-151.05.75611.8{1.2}
 201.210.5815.7{1.6}
 251019.6{2.0}
 301.3151223.5{2.4}
 351427.5{2.8}
 401.420.31631.4{3.2}
 451.420.31835.3{3.6}
 501.527.82039.2{4.0}
16-151.27.2611.8{1.2}
 201.39.1815.7{1.6
 251.39.11019.6{2.0}
 301.412.31223.5{2.4}
 351.516.51427.5{2.8}
 401.621.61631.4{3.2}
20-301.812.61247.1{4.8}
 502.227.52078.5{8.0}
kgf (โหลด)=N/mm (ค่าคงตัวสปริง) × 0.101972 × F (ระยะการยืด-หดที่ยอมให้), {kgf}=N × 0.101972
ชนิดรุ่นมาตรฐานเส้นผ่านศูนย์กลางภายนอกจะคำนึงถึงความแม่นยำของขนาดเส้นผ่านศูนย์กลางภายนอกเป็นหลัก โดยค่าเส้นผ่านศูนย์กลางภายในมีไว้สำหรับอ้างอิงเท่านั้น
ส่วนปลายทั้งสองข้างของรุ่น C-UL ที่มีเครื่องหมาย * จะไม่มีการเจียระไนเรียบ
กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)
วิธีการคำนวณจำนวนรอบ (ค่าอ้างอิง):
จำนวนรอบทั้งหมด = ความยาวแข็งตัว ÷ เส้นผ่านศูนย์กลางขดลวด (d) - 1
          จำนวนรอบที่ใช้งานได้ = จำนวนรอบทั้งหมด - 2
จำนวนรอบเป็นค่าอ้างอิง อาจมีการเบี่ยงเบนบ้างในบางล็อตการผลิต ความยาวแข็งตัวเป็นค่าอ้างอิง อาจมีความแตกต่างเล็กน้อยในแต่ละล็อตการผลิต นอกจากนี้ หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง
ความยาวแข็งตัวเป็นค่าอ้างอิง อาจมีความแตกต่างเล็กน้อยในแต่ละล็อตการผลิต

■ ค่าคงตัวสปริง
D12 ใช้กับ C-UY·C-UR·C-UF·C-UBB เท่านั้น D14 ใช้กับ C-UBB เท่านั้น
 ชนิดC-UVC-UYC-URC-UFC-ULC-UTTC-UMC-UHC-UBB
D
2    0.05{0.005}  0.2{0.02}  0.3{0.03}  0.5{0.05}
3 N/mm
0.05
{kgf/mm}{0.005}
  N/mm
0.098
{kgf/mm}{0.01}
  N/mm
0.29
{kgf/mm}
{0.03}
  N/mm
0.49
{kgf/mm}
{0.05}
  N/mm
0.98
{kgf/mm}
{0.1}
  1.5 (0.15 กก.)
4             2.0
{0.2}
  2.9 (0.3 กก.)  4.9 (0.5 กก.)
5           N/mm
2.0
{kgf/mm}
{0.2}

6             N/mm
2.9
{kgf/mm}
{0.3}
  N/mm
5.9
{kgf/mm}
{0.6}
  N/mm
9.8
{kgf/mm}
{1.0}

8
10    N/mm
0.2
{kgf/mm}
{0.02}

12
13                N/mm
9.8
{kgf/mm}
{1.0}
  N/mm
19.6
{kgf/mm}
{2.0}

14
16
20    0.3{0.03}  0.5{0.05}  0.98{0.1}  2.9 (0.3 กก.)  3.9 (0.4 กก.)  4.9 (0.5 กก.)  14.7 (1.5 กก.)  29.4 (3.0 กก.)
FmaxF=L × 70%F=L × 75%F=L × 60%F=L × 45%F=L × 40%F=L × 40%F=L × 35%F=L × 30%F=L × 25%

คุณสมบัติผลิตภัณฑ์

คอยล์สปริง ขดลวด แบบกลมของมิซูมิ มีความเที่ยงตรงและละเอียดมากกว่าสปริงทั่วไปในตลาด โดยแบ่งออกเป็นชนิดมาตรฐานขนาดเส้นผ่านศูนย์กลางรูในและชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก โดยชนิดแรกจะให้ความสำคัญกับค่าความเผื่อของขนาดเส้นผ่านศูนย์กลางรูใน ส่วนชนิดหลังจะให้ความสำคัญกับค่าความเผื่อของเส้นผ่านศูนย์กลางภายนอก

เลือกชนิดสปริงขดลวดแบบกลมให้เหมาะสมกับการติดตั้งจริง และดูรายละเอียดต่างๆ จากคู่มือสำหรับค่าพิกัดความเผื่อของเส้นผ่านศูนย์กลางภายนอกและภายในที่เฉพาะเจาะจง
* ความยาวแข็งตัวเป็นค่าอ้างอิง หากใช้งานต่ำกว่าค่าเงื่อนไขที่จำกัดของความยาวแข็งตัว สปริงอาจเสียรูปหรือเกิดความเสียหายหลังจากการใช้งานเพียงไม่กี่ครั้ง ดังนั้น กรุณาใช้ภายในช่วงระยะการยืด-หดที่ยอมรับได้ Fmax. (มม.)
เพื่อเพิ่มจำนวนครั้งที่ใช้งานได้ แนะนำให้ใช้สปริงถึงระยะการยืด-หดที่ยอมรับได้ Fmax. 70%
แผนภาพตัวอย่างการติดตั้งเส้นผ่านศูนย์กลางภายนอก

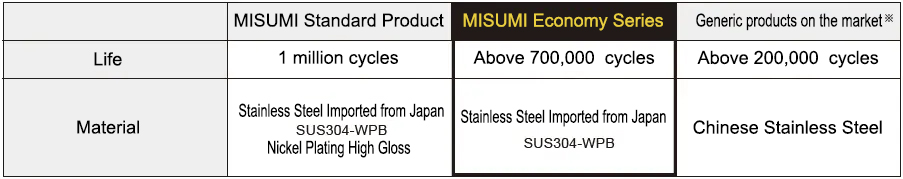

*ข้อมูลการทดสอบได้มาจากการทดสอบโดยบริษัทของเรา ซึ่งใช้สำหรับอ้างอิงเท่านั้น
*สินค้าทั่วไปในตลาดเป็นสินค้าที่คล้ายคลึงกันที่บริษัทของเราสุ่มซื้อจากตลาดออนไลน์หรือออฟไลน์
แผนภาพตัวอย่างการติดตั้งเส้นผ่านศูนย์กลางภายนอก
แผนภาพการติดตั้งของคอยล์สปริง ขดลวด แบบกลมชนิดมาตรฐานเส้นผ่านศูนย์กลางภายนอก, สปริงขดลวดแบบกลม

ข้อควรระวัง

ข้อควรระวัง
อุณหภูมิใช้งานของสปริงขดลวดกลม
SWP-A:: อุณหภูมิปกติ (0 to 40°C)
สแตนเลส:: -10 to 100°C
ขดลวดเหล็กกล้าเทมเปอร์น้ำมัน:: อุณหภูมิปกติ (0 to 40°C)
* หากใช้สปริงในสภาพที่เกินอุณหภูมิข้างต้น ค่าการรับน้ำหนักอาจลดลงตามสภาพการใช้งาน
*เมื่อใช้งานในสภาพแวดล้อมที่มีความแตกต่างของระดับความชื้นและอุณหภูมิสูงและต่ำ เช่น กลางแจ้ง แนะนำให้เลือกใช้สินค้าสเตนเลส
* สามารถใช้สปริงที่ทนต่อความร้อนได้เช่นกัน สำหรับรายละเอียดเพิ่มเติม ให้ดูที่แคตตาล็อกชิ้นส่วนแม่พิมพ์พลาสติก
สปริงสเตนเลสที่มีคุณสมบัติเป็นแม่เหล็กด้วยเช่นกัน โปรดระวัง.

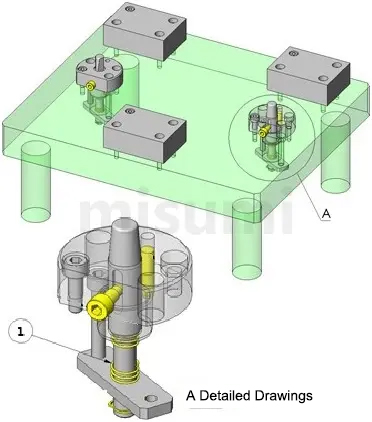

ตัวอย่างการใช้งาน

ตัวอย่างการใช้งานของสปริง
กลไกการวางตำแหน่งโดยอ้างอิงรู
ขดลวดสปริงทรงกลมเป็นกลไกสำหรับการวางตำแหน่งชิ้นงานโดยอ้างอิงจากรู
สามารถลดการคลายตัวขณะการจัดตำแหน่งได้โดยใช้พินเทเปอร์เพื่อกำจัดความเบี่ยงเบนที่เกิดจากค่าพิกัดความเผื่อของรูชิ้นงานแต่ละรู
เลือกสปริงกดเพื่อเริ่มการเคลื่อนที่โดยเริ่มจากจุดเริ่มต้นของหน้าสัมผัสการจัดตำแหน่งไปยังชิ้นงาน
