ฉากยึดอัดขึ้นรูปแบบมีแท็บกำหนดตำแหน่งนัทสำหรับอลูมิเนียมเฟรมซีรีส์ 5 - ร่องกว้าง 6 มม., 1 ร่อง

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

โดยการกดน๊อตตัวเมียเข้ากับส่วนที่ยื่นยาว จะช่วยขจัดปัญหาการวางตำแหน่งน๊อตตัวเมียที่ยุ่งยาก

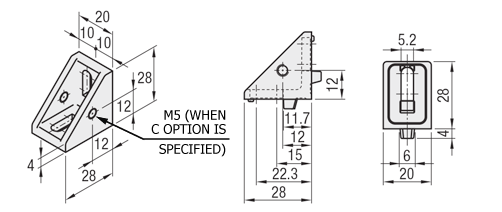

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

HBLFSR5

ซีรีย์ 5 (ความกว้างร่อง 6 มม.) - ร่องเดี่ยว - เหล็กฉาก 90 องศาติดตั้งด้วยน็อต: ภาพที่เกี่ยวข้อง

[ ! ]รูถูกยืดออกเพื่อรองรับค่าตำแหน่งรูน็อตที่แตกต่างกัน
[ ! ]หากน็อตหล่นจากตำแหน่งสูง ส่วนที่ยื่นออกมาอาจเสียหาย
[ ! ]เราแนะนำให้ใช้แหวนรอง (การกลึงทางเลือก/SEC)
[ ! ]สำหรับความตั้งฉากของเหล็กฉาก 90 องศา กรุณาอ้างอิงตารางความคลาดเคลื่อนความตั้งฉาก
. [ M ] วัสดุเหล็กฉาก 90 องศา: ADC12 [ S ] การบำบัดพื้นผิว: ไม่มี

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่น

HBLFSR5

・รายการราคาด้านล่างเป็นราคาปัจจุบันณ เดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

[ ! ]โบลต์และน็อตไม่ได้รวมอยู่กับเหล็กฉาก 90 องศา
กรุณาตรวจสอบตารางด้านล่างสำหรับโบลต์และน็อตที่เข้ากันได้
หากคุณต้องการซื้อชุดโบลต์และน็อต กรุณาเลือกจากตัวกรอง "อุปกรณ์เสริม"
สำหรับข้อกำหนดรายละเอียด กรุณาตรวจสอบลิงก์ผลิตภัณฑ์แต่ละรายการภายใต้ "ชุดโบลต์และน็อตที่ใช้ได้" (สามารถซื้อแยกได้)

รุ่นเหล็กฉาก 90 องศา	น้ำหนัก (ก.)	โบลต์และ T-nut ที่เข้ากันได้				โหลดที่อนุญาต (N)
ประเภท	น้ำหนัก (ก.)	โบลต์	จำนวน	T-nut	จำนวน	โหลดที่อนุญาต (N)
HBLFSR5	15	CBM5-10	2	HNTT5-5	2	1176

งานเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSR5	−	SET
HBLFSR5	−	C-SET

การดัดแปลง	รหัส	ข้อกำหนด	เหล็กฉาก 90 องศาที่ใช้ได้
รูติดตั้งฝาครอบเพิ่มเติม	C	เหล็กฉาก 90 องศาสามารถติดตั้งรูเกลียว M5 ทั้งสองด้านสำหรับติดฝาครอบ ตัวอย่างรุ่น: HBLFSR5-C (สกรูติดตั้ง:HCBM).	HBLFSNF5
			HBLFSN5
			HBLFSN5-4
			HBLFSNB5
			HBLFSNM5
			CHBLFSN5
			HBLFSL5
			HBLFSLB5
			HBLFSLM5
			HBLFSR5
			HBLFSNK5
			HBLFSNE5
			HBLFSNT5
			HBLFSSW5
			HBLFSSWB5

■การดัดแปลงรู C (ตัวอย่างการติดตั้งฝาครอบ)
กรุณาระบุรหัสการดัดแปลง -C

HCBM5-10

การดัดแปลง

รหัส

ข้อกำหนด

เหล็กฉาก 90 องศาที่ใช้ได้

ชุดโบลต์และน็อต
ที่ใช้ได้

SET
SST
(สแตนเลส)
SEU
(น็อตสปริง
ก่อนการประกอบ)
SSU
(น็อตสปริงก่อนการประกอบ
สแตนเลส)
SEP
(น็อตสปริง
หลังการประกอบ)
SSP
(น็อตสปริงหลังการประกอบ
สแตนเลส)
SEC
(โบลต์และน็อต
พร้อมแหวนรองประกอบ)

โบลต์และน็อตที่ใช้ได้สำหรับติดเหล็กฉาก 90 องศากับกรอบรวมอยู่ในชุด (เพิ่มในราคาเหล็กฉาก 90 องศา)

(ตัวอย่าง) เมื่อระบุ HBLFSR5

	โบลต์		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM5-10	2	HNTT5-5	2
SST	SCB5-10		HNTTBS5-5
SEU	CBM5-10		HNTU5-5
SSU	SCB5-10		SHNTU5-5
SEP	CBM5-10		HNTP5-5
SSP	SCB5-10		SHNTP5-5
SEC	HCBST5-12		HNTT5-5

HBLFSNF5

HBLFSN5

HBLFSN5-4

HBLFSNB5

HBLFSNM5

CHBLFSN5

HBLFSL5

HBLFSLB5

HBLFSLM5

HBLFSR5

HBLFSNK5

HBLFSNE5

HBLFSNT5

HBLFSSW5

HBLFSSWB5

[ ! ]โบลต์สำหรับเหล็กฉาก 90 องศาที่ชุบดำและชุบไฟฟ้า (ดำ) คือเหล่านี้HCBMTB (โครเมตไตรวาเลนต์ดำ)
[ ! ]เมื่อระบุ -SET, -SEU, หรือ -SEP สำหรับเหล็กฉาก 90 องศานอกเหนือจากชุบดำและชุบไฟฟ้า (ดำ) โบลต์ที่รวมอยู่นั้นไม่เป็นไปตามมาตรฐาน RoHS

■รายละเอียดชุดโบลต์และน็อตที่ใช้ได้ (สามารถซื้อแยกได้)

รุ่นการกลึงเพิ่มเติม	โบลต์		น็อต
รุ่นการกลึงเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	สต็อปเปอร์
SET	CBM5-10	เหล็ก	ใส่ก่อน เอาออกก่อน	HNTT5-5	เหล็ก	ไม่มี
SST	SCB5-10	สแตนเลส	ใส่ก่อน เอาออกก่อน	HNTTBS5-5	สแตนเลส	ไม่มี
SEU	CBM5-10	เหล็ก	ใส่ก่อน เอาออกก่อน	HNTU5-5	เหล็ก	มี
SSU	SCB5-10	สแตนเลส	ใส่ก่อน เอาออกก่อน	SHNTU5-5	สแตนเลส	มี
SEP	CBM5-10	เหล็ก	ใส่ทีหลัง	HNTP5-5	เหล็ก	มี
SSP	SCB5-10	สแตนเลส	ใส่ทีหลัง	SHNTP5-5	สแตนเลส	มี
SEC	HCBST5-12	เหล็ก (พร้อมแหวนรอง)	ใส่ก่อน เอาออกก่อน	HNTT5-5	เหล็ก	ไม่มี

วิธีการใช้งานเหล็กฉาก 90 องศา

- ประเภทนี้มีส่วนที่ยื่นออกมาที่พอดีกับร่องกรอบ
ส่วนที่ยื่นออกมาทำหน้าที่เป็นสต็อปเปอร์การหมุนระหว่างการทำงานขัน ทำให้ทำงานได้ง่าย

หากคุณดันน็อตเข้าไปจนสุด รูของเหล็กฉาก 90 องศาและรูของน็อตจะเรียงกัน ทำให้ไม่ต้องปรับแต่งละเอียด
[NG]น็อตสั้น HNTM, HNTAM ไม่สามารถใช้ได้
ภาพที่เกี่ยวข้อง

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ สำหรับความตั้งฉากของเหล็กฉาก 90 องศา สี่เหลี่ยมกรุณาอ้างอิงตารางความคลาดเคลื่อนความตั้งฉาก
■วิธีคิดเกี่ยวกับโหลดที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีย์ 5 (ความกว้างร่อง 6 มม.) - สำหรับร่องเดี่ยว - เหล็กฉาก 90 องศาติดตั้งด้วยน็อต ภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ตามที่แสดงในแผนภาพด้านซ้าย กรอบสองชิ้นถูกตั้งขึ้น กรอบหนึ่งถูกวางระหว่างพวกมัน และเหล็กฉาก 90 องศาสองชิ้นถูกติดด้านล่าง แสดงโหลดที่อนุญาตต่อหน่วย
โหลดที่อนุญาตที่นี่หมายถึงโหลดที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (โดยไม่แตกหรือลื่น) เมื่อรูติดตั้งทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยโบลต์และมีโหลดกระทำ

ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา

■เหล็กฉาก 90 องศาพร้อมส่วนยื่น: พื้นผิวติดตั้งมีส่วนยื่นเพื่อป้องกันการหมุน

ชื่อผลิตภัณฑ์	เหล็กฉาก 90 องศาติดตั้งด้วยน็อต	เหล็กฉาก 90 องศาพลิกกลับได้พร้อมส่วนยื่น	เหล็กฉาก 90 องศาพร้อมฝาครอบ	เหล็กฉาก 90 องศาซี่โครงเดี่ยว	เหล็กฉาก 90 องศาพร้อมส่วนยื่นด้านเดียว
รูปภาพผลิตภัณฑ์					ไม่มีส่วนยื่นด้านเดียว สามารถเชื่อมต่อกับแผ่นได้
วัสดุ	ADC12	ADC12	ADC12	ADC12	ADC12
คุณสมบัติ	ส่วนที่ยื่นออกมายาวทำหน้าที่เป็นสต็อปเปอร์น็อต ทำให้ไม่ต้องปรับแต่งตำแหน่งน็อตอย่างละเอียด	พื้นผิวติดตั้งมีส่วนยื่น ทำให้ง่ายต่อการจัดตำแหน่งระหว่างการติดตั้ง นี่เป็นประเภทที่ใช้กันมากที่สุด	ประเภทนี้ติดตั้งฝาครอบกันฝุ่น ซึ่งป้องกันไม่ให้ฝุ่นสะสมข้างในและดีเยี่ยมสำหรับสุขอนามัย	ประเภทนี้มีซี่โครง (ด้านข้าง) เพียงด้านเดียว ทำให้ง่ายต่อการหมุนประแจหกเหลี่ยม	ส่วนที่ยื่นออกมาอยู่ด้านเดียวเท่านั้น ซึ่งมีประโยชน์เมื่อเชื่อมต่อกรอบ/แผ่น
รุ่นตัวแทน	ผลิตภัณฑ์นี้	HBLFSN5	HBLFSNT5	HBLFSL5	HBLFSNK5
