ขายึดหนาพิเศษ (การตัดแต่งขึ้นรูปด้วยเครื่องจักรแบบตั้งฉาก) - ซีรีส์ 5, ร่อง 6 มม., 1 ร่อง (มุม 90 องศา)

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เมื่อเทียบกับ HBKTS5 เป็นประเภทการประมวลผลมุมขวาที่มีจำนวน โบลท์ เท่ากันและสามารถเชื่อมต่อได้อย่างแน่นหนา [ลดสูงสุด 10%]

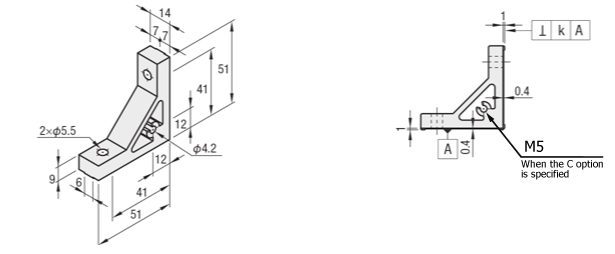

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

HBKUS5
HBKUSB5(ชุบดำ)

ความตั้งฉาก K: 0.06

มีส่วนยื่นที่ด้านล่างของเหล็กฉาก 90 องศาที่พอดีกับร่องในโครงอลูมิเนียม

5 Series (ความกว้างร่อง 6 มม.) - สำหรับร่องแถวเดียว - เหล็กฉาก 90 องศาแบบหนาพิเศษ (ประเภทประมวลผลมุมฉาก): รูปภาพที่เกี่ยวข้อง

ประเภทเหล็กฉาก 90 องศา	[M] วัสดุ	[S] การชุบผิว
HBKUS5	A6N01SS-T5	การชุบอะโนไดซ์
HBKUSB5	A6N01SS-T5	ชุบดำ

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

・รายการราคาด้านล่างนี้เป็นราคาปัจจุบันณ เดือนเมษายน 2554
・เพื่อตรวจสอบราคาล่าสุด กรุณาคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันรุ่นสินค้า

รุ่นเหล็กฉาก 90 องศา

HBKUS5

รุ่นเหล็กฉาก 90 องศา	น้ำหนัก (ก.)	น็อตและ T-nut ที่เหมาะสม				น้ำหนักที่รับได้ (N)
		น็อต	จำนวน	T-Nut	จำนวน
HBKUS5	31	CBM5-14	2	HNTT5-5	2	833
HBKUSB5^* (ชุบดำ)

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่นเหล็กฉาก 90 องศา	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBKUS5	−	SET
HBKUS5	−	C-SET

การปรับแต่ง	รหัส	ข้อมูลจำเพาะ	เหล็กฉาก 90 องศาที่ใช้ได้
			NBLTS5
รูยึดฝาครอบเพิ่มเติม	C	เหล็กฉาก 90 องศา มีการเจาะเกลียวสำหรับยึดฝาครอบ (M5 ทั้งสองด้าน) (สกรูยึดคือ HCBM)	HBLTS5
			HBLTS5−4
			CHBLTS5
			HBLTV5
			HBLTVB5
			HBKTS5
			NBLUS5
			HBLUS5
			HBKUS5
			HBLTH5
			HBLTHB5
			HBLTSW5
			HBLTVW5
			HBLTF5

การปรับแต่ง

รหัส

ข้อมูลจำเพาะ

เหล็กฉาก 90 องศาที่ใช้ได้

น็อตและสกรูที่ใช้ได้
รวมอยู่ในชุด

SET
SST
(สแตนเลส)
SEU
(น็อตสปริง
ติดตั้งล่วงหน้า)
SSU
(น็อตสปริง
ติดตั้งล่วงหน้า
สแตนเลส)
SEP
(น็อตสปริง
ติดตั้งภายหลัง)
SSP
(น็อตสปริง
ติดตั้งภายหลัง
สแตนเลส)
SEC
(
สกรูและ
น็อตพร้อมแหวนรอง)

น็อตและสกรูที่ใช้สำหรับยึดเหล็กฉาก 90 องศากับโครงจะรวมอยู่ในชุด
(เพิ่มในราคาเหล็กฉาก 90 องศา)

(ตัวอย่าง) เมื่อระบุ HBKUS5

	สกรู		น็อต
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM5-14	2	HNTT5-5	2
SST	SCB5-14		HNTTBS5-5
SEU	CBM5-14		HNTU5-5
SSU	SCB5-14		SHNTU5-5
SEP	CBM5-14		HNTP5-5
SSP	SCB5-14		SHNTP5-5
SEC	HCBST5-16		HNTT5-5

NBLTS5

HBLTS5

HBLTS5−4

HBLTSB5

CHBLTS5

HBLTV5

HBLTVB5

HBKTST5

HBKTS5

HBKTSB5

NBLUS5

HBLUS5

HBKUS5

HBKUSB5

HBLTH5

HBLTHB5

HBLTSW5

HBLTVW5

HBLTF5

รายละเอียดการประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

■ การเจาะรูสำหรับติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

คุณสามารถเพิ่มรูเกลียว M5 ทั้งสองด้าน
ตัวอย่างรุ่นที่เพิ่มการประมวลผล: HBKUS5-C

■ รายละเอียดชุดสกรูและน็อตที่ใช้ได้

รุ่นการประมวลผลเพิ่มเติม	สกรู		น็อต
รุ่นการประมวลผลเพิ่มเติม	รุ่น	วัสดุ	ประเภท	รุ่น	วัสดุ	สต็อปเปอร์
SET	CBM5-14	เหล็ก	ติดตั้งก่อน	HNTT5-5	เหล็ก	ไม่มี
SST	SCB5-14	สแตนเลส	ติดตั้งก่อน	HNTTBS5-5	สแตนเลส	ไม่มี
SEU	CBM5-14	เหล็ก	ติดตั้งก่อน	HNTU5-5	เหล็ก	มี
SSU	SCB5-14	สแตนเลส	ติดตั้งก่อน	SHNTU5-5	สแตนเลส	มี
SEP	CBM5-14	เหล็ก	ติดตั้งภายหลัง	HNTP5-5	เหล็ก	มี
SSP	SCB5-14	สแตนเลส	ติดตั้งภายหลัง	SHNTP5-5	สแตนเลส	มี
SEC	HCBST5-16	เหล็ก (พร้อมแหวนรอง)	ติดตั้งก่อน	HNTT5-5	เหล็ก	ไม่มี

วิธีการใช้งานเหล็กฉาก 90 องศา

ผลิตภัณฑ์นี้เป็นประเภทประมวลผลมุมฉากที่มีส่วนยื่นที่ด้านล่างของเหล็กฉาก 90 องศาที่พอดีกับร่องในโครง
ส่วนยื่นทำหน้าที่เป็นตัวหยุดการหมุนระหว่างการทำงานยึด ทำให้ง่ายต่อการทำงาน

เรารับประกันความตั้งฉาก
HBKUS5, HBKUSB5: ความตั้งฉาก 0.06
หากคุณต้องการความตั้งฉาก 0.03 กรุณาใช้เหล็กฉาก 90 องศาแบบหนา (HBKTST5)

ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา

■5 Series - ร่อง 1 แถว - เหล็กฉาก 90 องศาแบบรีด

ชื่อสินค้า	เหล็กฉาก 90 องศาแบบหนาพิเศษ	เหล็กฉาก 90 องศาแบบหนา	เหล็กฉาก 90 องศาแบบหนา (รู 2x)	เหล็กฉาก 90 องศาแบบเยื้องศูนย์	เหล็กฉาก 90 องศาเชื่อมต่อโครง ขนาดต่างกัน	เหล็กฉาก 90 องศา ด้านไม่เท่ากัน	เหล็กฉาก 90 องศาแบบบาง
รูปภาพสินค้า
คุณสมบัติ	เหล็กฉาก 90 องศาแบบหนาและสกรูมีจำนวนเท่ากัน ทำให้การเชื่อมต่อแข็งแรงขึ้น	ประเภทนี้ทำจากวัสดุเดียวกับโครงอลูมิเนียมและได้รับการชุบอะโนไดซ์ เหมาะสำหรับเมื่อต้องการให้รูปลักษณ์เป็นหนึ่งเดียวกับโครง สามารถใช้กับโครงสี่เหลี่ยมขนาด 25 มม.	ประเภทนี้มีรูยึดสองรูบนพื้นผิวเดียว ใช้สกรูสี่ตัว ทำให้สามารถเชื่อมต่อโครงได้อย่างแน่นหนายิ่งขึ้น สามารถใช้กับโครงสี่เหลี่ยมขนาด 25 มม.	ตำแหน่งรูเยื้องศูนย์ เมื่อติดแผ่นด้านข้าง สามารถติดตั้งแผ่นหนา 5 มม. และ 3 มม. ให้เสมอกับพื้นผิวของโครง	รูยึดเรียงสลับกัน ประเภทนี้สามารถเชื่อมต่อโครงสี่เหลี่ยมขนาด 20 มม. และ 30 มม.	ความยาวและความกว้างไม่เท่ากัน ทำให้สามารถติดตั้งในพื้นที่แคบได้	เหล็กฉาก 90 องศานี้ไม่ยื่นออกจากโครงเมื่อเชื่อมต่อขวาง ทำให้สามารถใช้ในพื้นที่แคบได้
น้ำหนักที่รับได้	833	833	1176	833	-	1004	686
รุ่นตัวแทน	HBLUS5	HBLTS5	HBLTSW5	HBLTH5	HBLTS6-5L	HBLTF5	HBLST5
รุ่นตัวแทน	ผลิตภัณฑ์นี้ (ประเภทประมวลผลมุมฉาก)	HBKTS5 (ประเภทประมวลผลมุมฉาก)	HBLTSW5	HBLTH5	HBLTS6-5L	HBLTF5	HBLSP5 (พร้อมส่วนยื่น)

■ความแตกต่างระหว่างเหล็กฉาก 90 องศาแบบรีดและเหล็กฉาก 90 องศาพร้อมส่วนยื่น

[ผลิตภัณฑ์นี้] เหล็กฉาก 90 องศาแบบรีด

5 Series (ความกว้างร่อง 6 มม.) - สำหรับร่องแถวเดียว - เหล็กฉาก 90 องศาแบบหนาพิเศษ (ประเภทประมวลผลมุมฉาก): รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

· วัสดุของเหล็กฉาก 90 องศาแบบรีดคือ A6N01SS-T5 และทำโดยการรีดอลูมิเนียม พื้นผิวได้รับการชุบอะโนไดซ์
· เหมาะสำหรับเมื่อต้องการให้รูปลักษณ์เป็นหนึ่งเดียวกับโครง มีโครงสร้างที่ป้องกันการสะสมของฝุ่น
· แข็งแรงกว่าเหล็กฉาก 90 องศาพร้อมส่วนยื่น จึงเหมาะสำหรับสถานที่ที่ต้องการความแข็งแรง

เหล็กฉาก 90 องศาแบบมีปุ่มยื่น

・เหล็กฉาก 90 องศาพร้อมส่วนยื่นเป็นเหล็กฉาก 90 องศาที่ทำจากวัสดุ ADC12 โดยใช้แม่พิมพ์ โดยทั่วไปไม่ได้รับการชุบอะโนไดซ์ และมีราคาถูกกว่าเหล็กฉาก 90 องศาแบบรีดขนาดเดียวกัน
・ส่วนยื่นทำหน้าที่เป็นตัวหยุดการหมุนระหว่างการทำงานยึด ทำให้ง่ายต่อการทำงาน
・มีเหล็กฉาก 90 องศาหลายประเภทที่มีฟังก์ชันเพิ่มเติม

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ แนวคิดน้ำหนักที่รับได้ของเหล็กฉาก 90 องศา

5 Series (ความกว้างร่อง 6 มม.) - สำหรับร่องแถวเดียว - เหล็กฉาก 90 องศาแบบหนาพิเศษ (ประเภทประมวลผลมุมฉาก): รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ตามที่แสดงในรูปด้านซ้าย มีการตั้งค่าสองโครง มีโครงอยู่ระหว่างนั้น และมีเหล็กฉาก 90 องศาสองตัวติดอยู่ด้านล่าง และแสดงน้ำหนักที่รับได้ต่อหน่วย
น้ำหนักที่รับได้ในที่นี้แสดงถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่แตกหรือลื่น) เมื่อรูยึดทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยสกรูและมีการใช้แรง
