ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึด หนาพิเศษอัดขึ้นรูปสำหรับ 60 แบบเหลี่ยม

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เหล็กยึด ยึดแบบหนาพิเศษสำหรับ เฟรม 8-45 ซีรีส์ 60 แบบเหลี่ยม

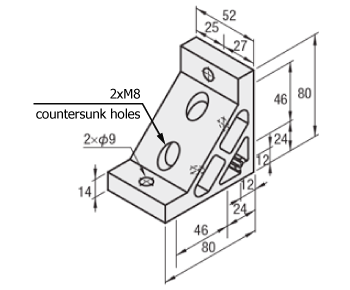

Drawing ระบุขนาดเหล็กฉาก 90 องศา

สำหรับ 60 ตร.ม

NBLUW8-60
HBLUW8-60

ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดหนาพิเศษอัดขึ้นรูปสำหรับ 60 สี่เหลี่ยม: รูปภาพที่เกี่ยวข้อง

[ ! ] NBLUW8-60 ไม่มีอะลูมิเนียมชุบผิวทั้งสองด้านและมีรูโบลท์

ชนิด	[M]วัสดุ	[S]การเคลือบผิว
NBLUW8−60	A6063S−T5	การบำบัดด้วยอลูไมต์[ !
HBLUW8−60	A6N01SS−T5	การบำบัดด้วยอลูไมต์[ !

ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา

รุ่น

NBLUW8−60
HBLUW8−60

・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・สำหรับราคาล่าสุด โปรดคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่น	มวล (กรัม)	SETเฟรมที่เข้ากันได้	โบลท์/น็อตตัว T ใช้งานได้				น้ำหนักบรรทุกที่อนุญาต (นิวตัน)
			โบลท์	จำนวนชิ้น	T-น็อต	จำนวนชิ้น
NBLUW8−60	275	HFS8−6060	CBM8−15	2	HNTT8−8	4	2793
			CBM8−25
HBLUW8−60			CBM8−15
			CBM8−25

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLUW8−60	−	SET
HBLUW8−60	−	C-SET

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะ	ขายึดที่ใช้งานได้
รู ยึดฝา ครอบเพิ่มเติม	C	เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM) *ทิศทางการต๊าป: HBLTS845-6□ สามารถต๊าปได้เฉพาะที่ด้านที่รูเยื้องศูนย์และแคบเท่านั้น	HBLTSW8
			HBLTS845−6L *
			HBLTS845−6R *
			HBLTS8−50
			HBLUW8−50
			HBLUW8−60

การเปลี่ยนแปลง

รหัส

ข้อมูลจำเพาะ

ขายึดที่ใช้งานได้

ตั้งสลักเกลียวและน็อตที่เกี่ยวข้อง

SET
SST
(สแตนเลส)
SEU
(น็อตสปริงพรีฟิต
)
SSU ( น็อตสปริง
พ รีฟิต
สแตนเลส)
SEP
(น็อต
สปริงฟิตติ้ง)
SSP
(น็อต
สปริงฟิตติ้งสแตน
เลส)
SEC
( โบลท์/ น็อต
พร้อมแหวนรอง
)

ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม
(เพิ่มในราคาขายึด)

(ตัวอย่าง) เมื่อระบุ HBLTSW8

	โบลท์		น็อต
รหัส	รุ่น	จำนวนชิ้น	รุ่น	จำนวนชิ้น
SET	CBM8-20	4	HNTT8-8	4
SST	SCB8-20		HNTTSN8-8
SEU	CBM8-20		HNTU8-8
SSU	SCB8-20		SHNTU8-8
SEP	CBM8-20		HNTP8-8
SSP	SCB8-20		SHNTP8-8
SEC	HCBST8-24		HNTT8-8

[ ! ]เมื่อระบุสิ่งอื่นที่ไม่ใช่ HBLTSW8 โปรดตรวจสอบโบลท์และน็อตที่เข้ากันได้สำหรับแต่ละอัน

−

HBLTSW8

HBLTS845−6L

HBLTS845−6R

HBLTS8−50

NBLUW8−50

HBLUW8−50

NBLUW8−60

HBLUW8−60

[ ! ]เมื่อระบุ -SET, -SEU, -SEP โบลท์ที่ต่ออยู่ไม่เป็นไปตามข้อกำหนด RoHS

รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา

■ เจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา

คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLUW8-60-C

■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา

รูปแบบการตัดเฉือนเพิ่มเติม	โบลท์			โบลท์			น็อต
รูปแบบการตัดเฉือนเพิ่มเติม	รุ่น	วัสดุ	ปริมาณ	รุ่น	วัสดุ	ปริมาณ	ชนิด	รุ่น	วัสดุ	ตัวอุด	ปริมาณ
SET	CBM8-15	เหล็ก	2	CBM8-25	เหล็ก	2	เข้าก่อน	HNTT8-8	เหล็ก	ไม่มี	4
SST	SCB8-15	สแตนเลส	2	SCB8-25	สแตนเลส	2	เข้าก่อน	HNTTSN8-8	สแตนเลส	ไม่มี	4
SEU	CBM8-15	เหล็ก	2	CBM8-25	เหล็ก	2	เข้าก่อน	HNTU8-8	เหล็ก	ใช่	4
SSU	SCB8-15	สแตนเลส	2	SCB8-25	สแตนเลส	2	เข้าก่อน	SHNTU8-8	สแตนเลส	ใช่	4
SEP	CBM8-15	เหล็ก	2	CBM8-25	เหล็ก	2	เข้าช้า	HNTP8-8	เหล็ก	ใช่	4
SSP	SCB8-15	สแตนเลส	2	SCB8-25	สแตนเลส	2	เข้าช้า	SHNTP8-8	สแตนเลส	ใช่	4

คุณสมบัติของผลิตภัณฑ์เหล็กฉาก 90 องศา

เหล็กฉาก 90 องศาแบบอัดรีด: ผลิตจากอลูมิเนียมอัดขึ้นรูป โดยทั่วไปแล้วจะมีการชุบอโนไดซ์
คุณลักษณะของผลิตภัณฑ์: ขายึดแบบอัดรีดพร้อมรูยึดสองรูที่ด้านหนึ่ง ให้การเชื่อมต่อที่แน่นแฟ้น

เฟรมที่เข้ากันได้
8-45 ซีรีส์ 60 ตร.ม

สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา

■ ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กฉาก 90 องศาแบบอัดขึ้นรูป

ชื่อซีรีส์	ขายึดหนาพิเศษอัดขึ้นรูป	ขายึดหนาอัดขึ้นรูป	ขายึดเหลี่ยมอัด	ขายึดเชื่อมต่อเฟรมขนาดต่างๆ	ขายึดบาง	ขายึดเหลี่ยม
ภาพ
คุณสมบัติ	นี่คือขายึดแบบอัดขึ้นรูปที่มีรูยึดสองรูที่ด้านหนึ่ง ให้การเชื่อมต่อที่แน่นแฟ้น	ประเภทนี้ทำจากวัสดุชนิดเดียวกับเฟรมอะลูมิเนียมและผ่านการชุบอโนไดซ์ วิธีนี้จะได้ผลดีเมื่อคุณต้องการรวมรูปลักษณ์เข้ากับเฟรม	ประเภทนี้มีความยาวและความกว้างไม่เสมอกัน สามารถติดตั้งได้ในพื้นที่แคบ	ประเภทนี้มีรูยึดสลับกัน สามารถเชื่อมต่อเฟรมสี่เหลี่ยมจัตุรัส 45 และ 30 สี่เหลี่ยมได้	นี่คือขายึดที่ไม่ยื่นออกมาจากเฟรมเมื่อทำการเชื่อมต่อข้าม สามารถใช้ในพื้นที่ขนาดเล็ก	ขายึดที่มีรูยึดสองรูด้านหนึ่ง ช่วยให้คุณเชื่อมต่อเฟรมได้แน่นยิ่งขึ้น
โหลดที่อนุญาต	2793	2058	2572	-	1666	3087
ความกว้างของเฟรมที่ใช้งานได้ (มม.)	สำหรับ 50 ตร. / 60 ตร. (สินค้านี้)	สำหรับ 45 ตร.ม. / 50 ตร.ว	สำหรับ 40 สี่เหลี่ยม (สำหรับ 45 สี่เหลี่ยม)	สำหรับการเชื่อมต่อ 30 สี่เหลี่ยม - 45 สี่เหลี่ยม	สำหรับ 45 ตร.ว	สำหรับ 45 ตร.ว

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ มุมขวาเหล็กฉาก 90 องศา

ความเหลี่ยมของขายึดอัดขึ้นรูปผลิตขึ้นภายในพิกัดความเผื่อ ±1° ตามมาตรฐานเกรดพิเศษ H4100 ของมาตรฐาน JIS
หากความเหลี่ยมเป็นสิ่งสำคัญ โปรดดู ประเภทการตัดเฉือนมุมขวา(พบได้ทั่วไปในซีรีส์ 8 และซีรีส์ 8-45 มีความเหลี่ยม 0.03 และ 0.06)

■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 8-45 (ความกว้างร่อง 10มม.) - สำหรับร่อง 1 แถว - เหล็กขายึดหนาพิเศษ ภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด

■ คุณสมบัติทางกลของวัสดุโครงอะลูมิเนียม (อ้างอิงมาตรฐาน JIS) เหล็กฉาก 90 องศา

ชนิด	NBLUW8-60	HBLUW8-60
วัสดุ (สัญลักษณ์ JIS)	A6063S-T5	A6N01SS-T5
ความต้านทานแรงดึง (N/ ^mm2 )	155 ขึ้นไป	245 ขึ้นไป
ความแข็งแรงของผลผลิต (N/mm ² )	110 หรือมากกว่า	205 ขึ้นไป
โมดูลัสยืดหยุ่นตามยาว (N/mm ² )	69972	69972
ความแข็งบริเนล (HB)	88	88
การรักษาพื้นผิว	การบำบัดด้วยอะลูไมต์ 9μm หรือมากกว่า	การบำบัดด้วยอะลูไมต์ 9μm หรือมากกว่า
