ฉากยึดบางสำหรับอลูมิเนียมเฟรมซีรีส์ 8-45 - ร่องกว้าง 10 มม., 4 ร่อง

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เป็นฉากยึดที่ไม่มีส่วนยื่นออกมาจากเฟรมเมื่อเชื่อมต่อแบบไขว้ สามารถใช้งานในพื้นที่แคบได้เมื่อเทียบกับฉากยึดแบบกลับที่มีส่วนยื่นออกมา

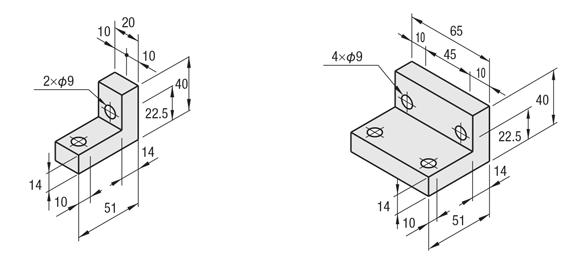

Drawing ระบุขนาดของเหล็กฉาก 90 องศา

เหล็กฉาก 90 องศาแบบบาง
HBLSS8-45

เหล็กฉาก 90 องศาแบบบาง
HBLSD8-45

ประเภท	[M] วัสดุ	[S] การตกแต่งพื้นผิว
HBLSS8-45	A6N01SS−T5	การอโนไดซ์อลูมิเนียม
HBLSD8-45	A6N01SS−T5	การอโนไดซ์อลูมิเนียม

ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา

รุ่น

HBLSS8-45

・รายการราคาด้านล่างเป็นปัจจุบันเดือนเมษายน 2011
・เพื่อตรวจสอบราคาล่าสุด ให้คลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น

[ ! ]คันยึดและน็อตยึดไม่รวมกับเหล็กฉาก 90 องศา
โปรดตรวจสอบตารางด้านล่างสำหรับคันยึดและน็อตยึดที่เหมาะสม
ถ้าคุณต้องการซื้อชุดคันยึดและน็อตยึด โปรดเลือกจากตัวกรอง "อุปกรณ์ติดตั้ง"
สำหรับรายละเอียดของคุณสมบัติ โปรดตรวจสอบลิงค์ผลิตภัณฑ์ด้านล่างสำหรับ "ชุดคันยึดและน็อตยึดที่เหมาะสม" (สามารถซื้อได้แยกต่างหาก)

รุ่น	น้ำหนัก (g)	คันยึดและน็อตยึดที่เหมาะสม				น้ำหนักที่อนุญาต (N)
		คันยึด	จำนวน	น็อตยึด	จำนวน
HBLSS8-45	52	CBM8-25	2	HNTT8-8	2	1666
HBLSD8-45	175		4		4	2352

งานเสริมของเหล็กฉาก 90 องศา

รุ่น	−	(SET・SST・SEU・SSU・SEP・SSP)
HBLSS8-45	−	SET

งานเสริม

รหัส

คุณสมบัติ

เหล็กฉาก 90 องศาแบบบางที่เหมาะสม

คันยึดและน็อตยึดที่เหมาะสม
ชุดคันยึดและน็อตยึดที่เหมาะสม

SET
SST
(อลูมิเนียม)
SEU
(น็อตยึดก่อนติดตั้ง)
SSU
(น็อตยึดก่อนติดตั้งอลูมิเนียม)
SEP
(น็อตยึดหลังติดตั้ง)
SSP
(น็อตยึดหลังติดตั้งอลูมิเนียม)

ชุดนี้รวมคันยึดและน็อตยึดที่เหมาะสมสำหรับยึดเหล็กฉาก 90 องศาเข้ากับเฟรม
(เพิ่มเข้าไปในราคาเหล็กฉาก 90 องศา)
(ตัวอย่าง) เมื่อระบุ HBLSS8-45

	คันยึด		น็อตยึด
รหัส	รุ่น	จำนวน	รุ่น	จำนวน
SET	CBM8-25	2	HNTT8-8	2
SST	SCB8-25		HNTTSN8-8
SEU	CBM8-25		HNTU8-8
SSU	SCB8-25		SHNTU8-8
SEP	CBM8-25		HNTP8-8
SSP	SCB8-25		SHNTP8-8

[ ! ]ถ้าระบุคันยึดหรือน็อตยึดอื่นนอกเหนือจาก HBLSS8-45 โปรดตรวจสอบตารางคุณสมบัติสำหรับคันยึดและน็อตยึดที่เหมาะสม

HBLSS8-45

HBLSD8-45

[ ! ]ถ้าระบุ -SET, -SEU, หรือ -SEP คันยึดที่รวมอยู่ไม่เป็นไปตามมาตรฐาน RoHS

■รายละเอียดชุดคันยึดและน็อตยึดที่เหมาะสม (สามารถซื้อได้แยกต่างหาก)

รุ่นงานเสริม	คันยึด		น็อตยึด
รุ่นงานเสริม	รุ่น	Material	type	รุ่น	วัสดุ	น็อตยึด
SET	CBM8-25	เหล็ก	เข้าก่อน ออกก่อน	HNTT8-8	เหล็ก	ไม่มี
SST	SCB8-25	สแตนเลส	เข้าก่อน ออกก่อน	HNTTSN8-8	สแตนเลส	ไม่มี
SEU	CBM8-25	เหล็ก	เข้าก่อน ออกก่อน	HNTU8-8	เหล็ก	มี
SSU	SCB8-25	สแตนเลส	เข้าก่อน ออกก่อน	SHNTU8-8	สแตนเลส	มี
SEP	CBM8-25	เหล็ก	หลังติดตั้ง	HNTP8-8	เหล็ก	มี
SSP	SCB8-25	สแตนเลส	หลังติดตั้ง	SHNTP8-8	สแตนเลส	มี

คุณสมบัติของผลิตภัณฑ์เหล็กฉาก 90 องศา

เหล็กฉาก 90 องศาแบบบางนี้ไม่ขีดนอกจากเฟรมเมื่อยึดตั้งพร้อมกัน สามารถใช้ได้ในพื้นที่แคบกว่าเหล็กฉาก 90 องศาแบบขีดนอกจากเฟรม
เพิ่มเติมจากเหล็กฉาก 90 องศาแบบบาง ยังมีเหล็กฉาก 90 องศาแบบบางในแต่ละชุดที่หัวไม่ขีดนอกจากเฟรมเมื่อยึดตั้งพร้อมกัน
เหล็กฉาก 90 องศาแบบบางที่ไม่ขีดนอกจากเฟรมที่สามารถใช้ยึดฐานพลาสติกพร้อมกันก็มีการทำเครื่องหมายด้วย ○ และที่ไม่สามารถใช้ยึดฐานพลาสติกพร้อมกันก็มีการทำเครื่องหมายด้วย ×

เหล็กฉาก 90 องศาแบบบางสำหรับชุด 8-45 (ความกว้างร่อง 10 มม.) ภาพประกอบ 1_คุณสมบัติผลิตภัณฑ์

ชุด	ขนาดเฟรม	เหล็กฉาก 90 องศา ที่ไม่ขีดนอกจากเฟรม	ฐานพลาสติก ยึดตั้งพร้อมกัน
5	20×20	HBLFSNF5	×
5	20×20	HBLBL5	○
6	30×30	HBLFSN6	×
	30×30	HBLBL6	○
	30×60	HBLFSD6	×
8	40×40	HBLFSNF8	×
	40×40	HBLBL8	○
	40×80	HBLFSD8	×
8-45	45×45	HBLFSN8-45	×
	45×45	HBLSS8-45	○
	45×90	HBLSD8-45	○
	50×50	HBLFSN8-50	×

ผลิตภัณฑ์ที่คล้ายกันของเหล็กฉาก 90 องศา

■8-45 ซีรี่ย์ (ความกว้างร่อง 10 มม.) - สำหรับร่องเดี่ยว - ยึดตั้งพร้อมกัน

ชื่อชุด	เหล็กฉาก 90 องศาแบบบาง	ยึดตั้งพร้อมกัน เหล็กฉาก 90 องศาแบบหนา	ยึดตั้งพร้อมกัน เหล็กฉาก 90 องศาแบบหนา	ยึดตั้งพร้อมกัน เหล็กฉาก 90 องศาแบบหนา	ยึดตั้งพร้อมกัน ยึดตั้งพร้อมกัน เหล็กฉาก 90 องศาแบบหนา	ยึดตั้งพร้อมกัน เหล็กฉาก 90 องศาแบบหนา
ภาพประกอบ
คุณสมบัติ	เหล็กฉาก 90 องศาแบบบางนี้ไม่ขีดนอกจากเฟรมเมื่อยึดตั้งพร้อมกัน สามารถใช้ได้ในพื้นที่แคบกว่าเหล็กฉาก 90 องศาแบบขีดนอกจากเฟรม	ชนิดนี้ทำจากวัสดุเดียวกับเฟรมอลูมิเนียมและทำด้วยการอโนไดซ์ มีประสิทธิภาพเมื่อคุณต้องการรวมรูปลักษณ์กับโครง ออกแบบเพื่อป้องกันการเก็บรวบรวมฝุ่น	นี่คือเหล็กฉาก 90 องศาแบบยึดตั้งพร้อมกันที่มีรูยึดสองรูบนด้านเดียว ทำให้ยึดตั้งพร้อมกันได้อย่างแข็งแรง	ความยาวและความกว้างไม่เท่ากัน ทำให้ติดตั้งได้ในพื้นที่แคบ	รูยึดติดกันกลับกัน ทำให้ยึดตั้งพร้อมกันได้กับเฟรมสี่เหลี่ยม 45 มม. และ 30 มม.	เหล็กฉาก 90 องศาแบบบางนี้มีรูยึดสองรูบนด้านเดียว ทำให้ยึดตั้งพร้อมกันได้อย่างแข็งแรงกว่า
การรับน้ำหนักที่อนุญาต	1666	2058	2793	2572	-	3087
ขนาดเฟรมที่ใช้ได้ (มม.)	ผลิตภัณฑ์นี้	สำหรับเฟรมสี่เหลี่ยม 45 มม./ เฟรมสี่เหลี่ยม 50 มม.	สำหรับเฟรมสี่เหลี่ยม 50 มม./ เฟรมสี่เหลี่ยม 60 มม.	สำหรับเฟรมสี่เหลี่ยม 40 มม. (สำหรับเฟรมสี่เหลี่ยม 45 มม.)	สำหรับยึดตั้งพร้อมกันเฟรมสี่เหลี่ยม 30 มม. กับเฟรมสี่เหลี่ยม 45 มม.	สำหรับเฟรมสี่เหลี่ยม 45 มม.

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ ความตั้งฉาก

กรุณาตรวจสอบตารางความยอมรับความตั้งฉากของเหล็กฉาก 90 องศา

■ ความยอมรับการรับน้ำหนักของเหล็กฉาก 90 องศา

เหล็กฉาก 90 องศาแบบบางสำหรับชุด 8-45 (ความกว้างร่อง 10 มม.) ภาพประกอบ 1_ข้อมูลทางเทคนิค

ดูจากภาพทางซ้าย ติดตั้งสองเฟรม เฟรมหนึ่งวางระหว่างสองเฟรม และยึดตั้งพร้อมกันสองเหล็กฉาก 90 องศา ด้านล่าง แสดงการรับน้ำหนักที่อนุญาตต่อหน่วย
การรับน้ำหน

■ คุณสมบัติกลไกของวัสดุเฟรมอลูมิเนียม (อ้างอิงมาตรฐาน JIS)

วัสดุ (สัญลักษณ์ JIS)	A6N01SS-T5 (อ้างอิงมาตรฐาน JIS)
ความยืดหยุ่น (N/mm²)	245 หรือมากกว่า
ความยืดหยุ่น (N/mm²)	205 หรือมากกว่า
ความยืดหยุ่น (N/mm²)	69972
ความยืดหยุ่น (HB)	88
การตกแต่งพื้นผิว	อโนไดซ์ 9μm หรือมากกว่า
