ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.)- สำหรับร่อง 1 แถว - เหล็กยึด ยึดถอยหลังพร้อมส่วนที่ยื่นออกมา, ชนิด รูติดตั้ง 4 รู

แบรนด์ :

MISUMI

ข้อควรระวัง

รายละเอียดสินค้า

เหล็กยึด ที่มีรูยึด 2 รูที่ด้านหนึ่ง คุณสามารถต่อ เฟรม ได้แน่นขึ้น

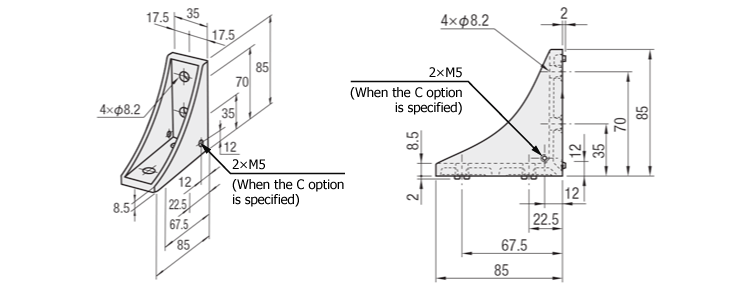

Drawing ระบุขนาดเหล็กฉาก 90 องศา

HBLFSSW8-45

ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดผกผันพร้อมส่วนที่ยื่นออกมา ประเภทรูยึด 4 รู: รูปภาพที่เกี่ยวข้อง

[M] วัสดุ ADC12

ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา

รุ่น

HBLFSSW8−45

・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว

รุ่น	มวล (กรัม)	โบลท์/น็อตตัว T ใช้งานได้				น้ำหนักบรรทุกที่อนุญาต (นิวตัน)
รุ่น	มวล (กรัม)	โบลท์	จำนวนชิ้น	T-น็อต	จำนวนชิ้น	น้ำหนักบรรทุกที่อนุญาต (นิวตัน)
HBLFSSW8−45	136	CBM8−20	4	HNTT8−8	4	3087

การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา

รุ่น	−	(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSSW8−45	−	SET
HBLFSSW8−45	−	C-SET

การเปลี่ยนแปลง	รหัส	ข้อมูลจำเพาะ	ขายึดที่ใช้งานได้
รูยึดฝาครอบเพิ่มเติม	C	เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้าน) (สกรูยึด HCBM)	HBLFSN8−45
			HBLFSNB8−45
			HBLFSNM8−45
			CHBLFSN8−45
			HBLFSN8−50
			HBLFSNK8−45
			HBLFSNE8−45
			HBLFSSW8−45

การเปลี่ยนแปลง

รหัส

ข้อมูลจำเพาะ

ขายึดที่ใช้งานได้

ตั้งสลักเกลียวและน็อตที่เกี่ยวข้อง

SET
SST
(สแตนเลส)
SEU
(น็อต
สปริงพรีฟิต)
SSU ( น็อตสปริง
พ รีฟิต สแตนเลส) SEP (น็อตสปริงฟิตติ้ง) SSP (น็อตสปริงฟิตติ้งสแตนเลส) SEC ( โบลท์/ น็อต พร้อมแหวนรอง)

ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม
(เพิ่มในราคาขายึด)

(ตัวอย่าง) เมื่อระบุ HBLFSN8-45

	โบลท์		น็อต
รหัส	รุ่น	จำนวนชิ้น	รุ่น	จำนวนชิ้น
SET	CBM8-20	2	HNTT8-8	2
SST	SCB8-20		HNTTSN8-8
SEU	CBM8-20		HNTU8-8
SSU	SCB8-20		SHNTU8-8
SEP	CBM8-20		HNTP8-8
SSP	SCB8-20		SHNTP8-8
SEC	HCBST8-24		HNTT8-8

[ ! ]เมื่อระบุผลิตภัณฑ์อื่นที่ไม่ใช่ HBLFSN8-45 โปรดตรวจสอบโบลท์และน็อตที่รองรับการใช้งานสำหรับแต่ละรายการ

−

HBLFSN8−45

HBLFSNB8−45

HBLFSNM8−45

CHBLFSN8−45

HBLFSN8−50

HBLFSNK8−45

HBLFSNE8−45

HBLFSNT8−45

HBLFSSW8−45

[ ! ]โบลท์สำหรับขายึดอะลูมิเนียมสีดำคือ HCBMTB (สีดำไตรวาเลนท์โครเมต)
[ ! ]เมื่อระบุ -SET, -SEU, -SEP สำหรับอย่างอื่นที่ไม่ใช่ขายึดอะลูไมต์สีดำ โบลท์ที่ติดไม่เป็นไปตามข้อกำหนด RoHS

รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา

■ การประมวลผลรูสำหรับการติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา
สามารถเพิ่มรูต๊าปเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLFSSW8-45-C

■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา

รูปแบบการตัดเฉือนเพิ่มเติม	โบลท์		น็อต
รูปแบบการตัดเฉือนเพิ่มเติม	รุ่น	วัสดุ	ชนิด	รุ่น	วัสดุ	ตัวอุด
SET	CBM8-20	เหล็ก	เข้าก่อน	HNTT8-8	เหล็ก	ไม่มี
SST	SCB8-20	สแตนเลส	เข้าก่อน	HNTTSN8-8	สแตนเลส	ไม่มี
SEU	CBM8-20	เหล็ก	เข้าก่อน	HNTU8-8	เหล็ก	ใช่
SSU	SCB8-20	สแตนเลส	เข้าก่อน	SHNTU8-8	สแตนเลส	ใช่
SEP	CBM8-20	เหล็ก	เข้าช้า	HNTP8-8	เหล็ก	ใช่
SSP	SCB8-20	สแตนเลส	เข้าช้า	SHNTP8-8	สแตนเลส	ใช่
SEC	HCBST8-24	เตารีด (พร้อมเครื่องซักผ้า)	เข้าก่อน	HNTT8-8	เหล็ก	ไม่มี

ตัวอย่างการใช้งานเหล็กฉาก 90 องศา

คุณสมบัติเหล็กฉาก 90 องศา: ประเภทที่มีส่วนที่ยื่นออกมาพอดีกับร่องเฟรม
ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่ายขึ้น

สามารถใช้เมื่อเฟรมตัดกัน

เฟรมที่เข้ากันได้
ซีรีย์ 8-45 สำหรับ 45/90 สี่เหลี่ยม

ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา

■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา

ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดผกผันพร้อมส่วนที่ยื่นออกมา แบบรูยึด 4 รู รูปภาพที่เกี่ยวข้อง 1_ข้อมูลทางเทคนิค

ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด

วิธีติดตั้งชุดน็อตพร้อมแหวนรอง (-SEC) ของเหล็กฉาก 90 องศา

■ วิธีการติดตั้งโบลท์พร้อมแหวนรองสปริง (-SEC) ของเหล็กฉาก 90 องศา

เมื่อเปรียบเทียบกับโบลท์ซีรีส์อื่นๆ ที่มีแหวนรองสปริง ผลิตภัณฑ์นี้จะกีดขวางหัวโบลท์ ดังนั้นจึงต้องใช้ความระมัดระวังในการขันให้แน่น
เราจะแสดงวิธีการติดตั้งให้คุณ

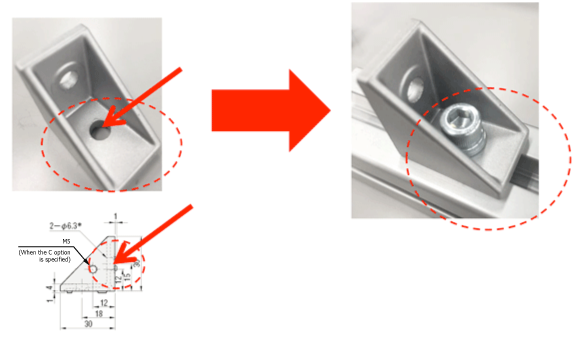

ขั้นตอนที่ 1 ลำดับการติดตั้ง

ขั้นตอนที่ 2 การขันโบลท์หกเหลี่ยมให้แน่น

ขันสลักเกลียวหกเหลี่ยมให้แน่น ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดผกผันพร้อมส่วนที่ยื่นออกมา ประเภทรูยึด 4 รู: รูปภาพที่เกี่ยวข้อง

จากสองรู ให้ติดตั้งจากรูด้านบน

ขั้นตอนที่ 3 ปรับตำแหน่งของแหวนรองสปริงโบลต์

จากนั้นกดส่วนแหวนรองสปริงของสลักเกลียวด้วยมือหาก สภาพนี้ยังคงอยู่เมื่อขันโบลต์ที่เหลือ
หัวของโบลต์ที่ขันไว้ก่อนหน้านี้
จะรบกวนและไม่สามารถติดตั้งได้ ซีรีส์ 8-45 (ความกว้างของร่อง 10 มม.) - สำหรับร่อง 1 แถว - เหล็กยึดผกผันพร้อมส่วนที่ยื่นออกมา ประเภทรูยึด 4 รู: รูปภาพที่เกี่ยวข้อง

ขั้นตอนที่ 4 ขันโบลท์หกเหลี่ยมให้แน่น
สุดท้าย บิดโบลท์หกเหลี่ยมเพื่อติดเข้าด้วยกัน

ต้องใช้ความระมัดระวังเมื่อติดตั้งแหวนรองในลักษณะนี้
หากติดล่วงหน้าด้านใดด้านหนึ่งได้ยาก เราแนะนำให้ใช้ผลิตภัณฑ์ดังต่อไปนี้

<ผลิตภัณฑ์ทดแทน>
เปลี่ยนสลักเกลียวโดยไม่เปลี่ยนตัวยึด
HBLFSSW8-45-SET(เปลี่ยนชุดสลักเกลียวและน็อตสำหรับงานเพิ่มเติม)

สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา

■ เหล็กฉาก 90 องศาแบบยื่นออกมา

มีส่วนยื่นออกมาบนพื้นผิวติดตั้งเพื่อป้องกันการหมุน

ชื่อสินค้า	เหล็กยึด มีส่วนที่ยื่นออกมา (จำนวนรูสองเท่า)	ขายึดถอยหลังพร้อมส่วนที่ยื่นออกมา	ตัวยึดที่มีส่วนยื่นออกมาด้านหนึ่ง	ตัวยึดพร้อมฝาครอบ	ขายึดเหลี่ยม
ภาพผลิตภัณฑ์			ไม่มีส่วนที่ยื่นออกมาด้านใดด้านหนึ่งและสามารถเชื่อมต่อกับแผ่นเพลทได้
วัสดุ	ADC12	ADC12	ADC12	ADC12	A6N01SS?T
คุณสมบัติ	ชนิดขนาดใหญ่ที่ใช้โบลท์เป็นสองเท่า คุณสามารถเชื่อมต่อเฟรมได้แน่นยิ่งขึ้น	พื้นผิวติดตั้งมีส่วนยื่นออกมา ทำให้ง่ายต่อการวางตำแหน่งระหว่างการติดตั้ง นี่เป็นประเภทที่ออร์โธดอกซ์ที่สุด	ส่วนยื่นออกมามีด้านเดียวเท่านั้นและมีประโยชน์เมื่อเชื่อมต่อเฟรม/เพลต	ประเภทนี้มีฝาปิดกันฝุ่น สุขอนามัยที่ดีเยี่ยมเนื่องจากไม่มีฝุ่นสะสมอยู่ภายใน	ขายึดที่มีรูยึดสองรูด้านหนึ่ง คุณสามารถเชื่อมต่อเฟรมได้แน่นยิ่งขึ้น
โมเดลตัวแทน	สินค้าชิ้นนี้	HBLFSN8-45	HBLFSNK8-45	HBLFSNT8-45	HBLDDSWT8-45
