เหล็กฉากสำหรับยึดแบบหนาพิเศษ - ซีรีส์ 8, ร่อง 10 มม., ร่องคู่ 2 แถว, รูติดตั้ง 8 รู
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
เป็น เหล็กยึด ที่สามารถเชื่อมต่อ เฟรม ประเภทร่อง 2 แถวเข้ากับ เหล็กยึด เดียว

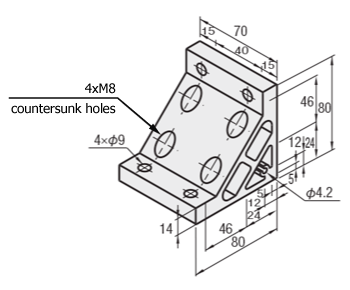

Drawing ระบุขนาดเหล็กฉาก 90 องศา
NBLUDW8
HBLDW8
[ ! ] NBLUDW8 ไม่มีอะลูมิเนียมชุบผิวทั้งสองด้านและมีรูโบลต์
| ชนิด | [M]วัสดุ | [S]การเคลือบผิว |
| NBLDW8 | A6063S−T5 | การบำบัดด้วยอลูไมต์[ ! |
| HBLDW8 | A6N01SS−T5 |
ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา
| รุ่น |
| NBLUDW8 HBLDW8 |
・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
[ ! ]เมื่อสั่งซื้อ โบลท์ และ น็อต เป็น คลองเลื่อย โปรดตรวจสอบงานเพิ่มเติม "คลองเลื่อย โบลท์ และ น็อต ที่เกี่ยวข้อง"
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่น | มวล (กรัม) | โบลท์/น็อตตัว T ใช้งานได้ | น้ำหนักบรรทุกที่อนุญาต (นิวตัน) | |||
| โบลท์ | จำนวนชิ้น | T-น็อต | จำนวนชิ้น | |||
| NBLDW8 | 332 | CBM8−15 | 4 | HNTT8−8 | 8 | 5586 |
| CBM8−25 | ||||||
| HBLDW8 | 332 | CBM8−15 | 4 | HNTT8−8 | 8 | 5586 |
| CBM8−25 | ||||||
การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่น | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| NBLUDW8 NBLUDW8 | − − | SET C − SET |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขายึดที่ใช้งานได้ |
| รูยึดฝาครอบเพิ่มเติม | C | เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้านลึก 15 มม.) (สกรูยึด HCBM)  | NBLTD8 |
| HBLTD8 | |||
| CHBLTD8 | |||
| HBLUDW8 HBLUD8 NBLDW8 HBLUDW8 |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขายึดที่ใช้งานได้ | |||||||||||||||||||||||||||||||||
| ตั้งสลักเกลียวและน็อตที่เกี่ยวข้อง | SET SST (สแตนเลส) SEU (น็อตสปริงพรีฟิต ) SSU ( น็อตสปริง พ รีฟิต สแตนเลส) SEP (น็อต สปริงฟิตติ้ง) SSP (น็อต สปริงฟิตติ้งสแตน เลส) SEC ( โบลท์/ น็อต พร้อมแหวนรอง ) | ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม (เพิ่มในราคาขายึด) (ตัวอย่าง) เมื่อระบุ HBLTD8
| − | |||||||||||||||||||||||||||||||||
| NBLTD8 | ||||||||||||||||||||||||||||||||||||
| HBLTD8 | ||||||||||||||||||||||||||||||||||||
| HBLTDB8 | ||||||||||||||||||||||||||||||||||||
| CHBLTD8 | ||||||||||||||||||||||||||||||||||||
| HBLTDW8 | ||||||||||||||||||||||||||||||||||||
| HBLUD8 | ||||||||||||||||||||||||||||||||||||
| NBLDW8 | ||||||||||||||||||||||||||||||||||||
| HBLDW8 | ||||||||||||||||||||||||||||||||||||
[ ! ]เมื่อระบุ -SET, -SEU, -SEP สำหรับอย่างอื่นที่ไม่ใช่ขายึดอะลูไมต์สีดำ โบลท์ที่ติดไม่เป็นไปตามข้อกำหนด RoHS
รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา
■ การเจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา
คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLUDW8-C
■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา
| รูปแบบการตัดเฉือนเพิ่มเติม | โบลท์ | โบลท์ | น็อต | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ปริมาณ | รุ่น | วัสดุ | ปริมาณ | ชนิด | รุ่น | วัสดุ | ตัวอุด | ปริมาณ | |
| SET | CBM8-15 | เหล็ก | 4 | CBM8-25 | เหล็ก | 4 | เข้าก่อน | HNTT8-8 | เหล็ก | ไม่มี | 8 |
| SST | SCB8-15 | สแตนเลส | 4 | SCB8-25 | สแตนเลส | 4 | เข้าก่อน | HNTTSN8-8 | สแตนเลส | ไม่มี | 8 |
| SEU | CBM8-15 | เหล็ก | 4 | CBM8-25 | เหล็ก | 4 | เข้าก่อน | HNTU8-8 | เหล็ก | ใช่ | 8 |
| SSU | SCB8-15 | สแตนเลส | 4 | SCB8-25 | สแตนเลส | 4 | เข้าก่อน | SHNTU8-8 | สแตนเลส | ใช่ | 8 |
| SEP | CBM8-15 | เหล็ก | 4 | CBM8-25 | เหล็ก | 4 | เข้าช้า | HNTP8-8 | เหล็ก | ใช่ | 8 |
| SSP | SCB8-15 | สแตนเลส | 4 | SCB8-25 | สแตนเลส | 4 | เข้าช้า | SHNTP8-8 | สแตนเลส | ใช่ | 8 |

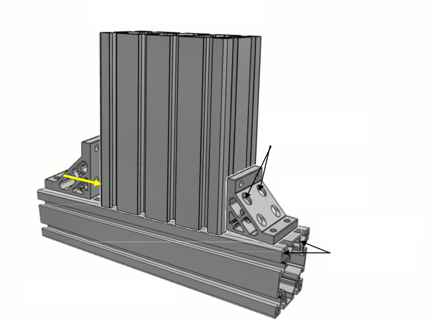

ตัวอย่างการใช้งานเหล็กฉาก 90 องศา
นี่คือเหล็กฉาก 90 องศาที่สามารถเชื่อมต่อเฟรมประเภทร่องสองแถวเข้ากับขายึดเดียวได้
ประเภทนี้มีรูยึด 4 รูที่ด้านหนึ่งเพื่อการเชื่อมต่อที่ปลอดภัยยิ่งขึ้น
แก้ไข NEFS8-80160 ใน 160 ทิศทาง
(1) ความยาว HFS8-80160
(2) ความยาว HFS8-8080
(3)NBLUDW8
(4)CBM8-25
(6)HNTT8-8
(5)CBM8-15
| เครื่องหมาย | ชื่อสินค้า | รุ่น | ปริมาณ |
|---|---|---|---|
| (1) | เฟรมอลูมิเนียม 80×160 | ความยาว NEFS8-80160 | 1 |
| (2) | เฟรมอลูมิเนียม 80x80 | ความยาว NEFS8-8080 | 1 |
| (3) | ตะแกรงหนาพิเศษ | NBLDW8 | 2 |
| (4) | สลักเกลียวหัวซ็อกเก็ตหกเหลี่ยม | CBM8-25 | 8 |
| (5) | สลักเกลียวหัวซ็อกเก็ตหกเหลี่ยม | CBM8-15 | 8 |
| (6) | น็อต | HNTT8-8 | 16 |
สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา
■ 8 ซีรีส์ (ความกว้างร่อง 10 มม.) - สำหรับร่อง 2 แถว - ของเหล็กฉาก 90 องศา
| ชื่อ | [สินค้า] ขายึด หนาพิเศษ (8 รู) | ขายึดหนาอัดขึ้นรูป | ขายึดหนาพิเศษอัดขึ้นรูป | ขายึด หนาอัด (8 รู) | ขายึดบาง | ขายึดที่มีการยื่นออกมา | ขายึด ถอยหลัง พร้อมส่วนที่ยื่นออกมา |
|---|---|---|---|---|---|---|---|
| ภาพ |
|
|
|
|
|
|
|
| การจำแนกประเภท | แม่พิมพ์อัดขึ้นรูป | แม่พิมพ์อัดขึ้นรูป | แม่พิมพ์อัดขึ้นรูป | แม่พิมพ์อัดขึ้นรูป | แม่พิมพ์อัดขึ้นรูป | โดยมีส่วนยื่นออกมาทั้งสองด้าน | มีส่วนยื่นออกมาทั้งสองด้าน/ มีส่วนยื่นออกมาด้านเดียว |
| น้ำหนักบรรทุกที่อนุญาต (นิวตัน) | 5586 | 3087 | 3920 | 4410 | 2352 | 3087/3920 | 3087 |
| วัสดุ | A6063S-T5 A6N01SS-T5 | A6063S-T5 A6N01SS-T5 | A6N01SS-T5 | A6N01SS-T5 | A6N01SS-T5 | ADC12 | ADC12 |
| โมเดลตัวแทน | HBLDW8 | HBLTD8 | HBLUD8 | HBLTDW8 | HBLSD8 | HBLFTD8 | HBLFSD8 |
| คุณสมบัติ | คุณสามารถเชื่อมต่อได้แน่นหนากว่า HBLTDW8 | นี่คือขายึดแบบอัดขึ้นรูป มีโครงสร้างสวยงามสวยงามที่ป้องกันไม่ให้ฝุ่นสะสม | สามารถเชื่อมต่อได้แน่นหนากว่า HBLTD8 | ประเภทนี้มีรูยึด 4 รูที่ด้านหนึ่งเพื่อการเชื่อมต่อที่ปลอดภัยยิ่งขึ้น | มีประสิทธิภาพในการประหยัดพื้นที่ระหว่างการติดตั้ง ตำแหน่งรูสามารถเปลี่ยนแปลงได้ด้วยการตัดเฉือนเพิ่มเติม | มีส่วนที่ยื่นออกมาเพื่อให้วางตำแหน่งได้ง่าย | สามารถเชื่อมต่อรูปตัว L และการเชื่อมต่อข้ามได้ มีส่วนที่ยื่นออกมาเพื่อให้วางตำแหน่งได้ง่าย |
■ ความแตกต่างระหว่างเหล็กฉาก 90 องศาแบบอัดรีดและเหล็กฉาก 90 องศาแบบมีส่วนยื่นออกมา
| [สินค้า] เหล็กยึด อัดขึ้นรูป
| - วัสดุของเหล็กฉาก 90 องศาแบบอัดขึ้นรูปคือ A6N01SS-T5 และทำจากอะลูมิเนียมอัดขึ้นรูป พื้นผิวเป็นแบบอโนไดซ์ - มีประสิทธิภาพเมื่อคุณต้องการรวมเฟรมและรูปลักษณ์เข้าด้วยกัน มีโครงสร้างป้องกันไม่ให้ฝุ่นสะสม - แข็งแรงกว่าเหล็กฉากที่มีส่วนยื่นออกมา ทำให้เหมาะสำหรับสถานที่ที่ต้องการความแข็งแรง |
| เหล็กฉาก 90 องศาที่มีส่วนยื่นออก
| ·เหล็กยึดที่มีส่วนยื่นออกมาเป็นเหล็กยึดขึ้นรูปที่ทำจากวัสดุ ADC12 ราคาถูกกว่าขายึดอัดขนาดเดียวกันโดยไม่มีการเคลือบอะลูไมต์แบบพื้นฐาน ·ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่าย - มีขายึดหลายประเภทพร้อมฟังก์ชันเพิ่มเติม |
ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา
■ มุมขวาของเหล็กฉาก 90 องศา
ความเหลี่ยมของขายึดอัดขึ้นรูปผลิตขึ้นภายในพิกัดความเผื่อ ±1° ตามมาตรฐานเกรดพิเศษ H4100 ของมาตรฐาน JIS
หากความเหลี่ยมเป็นสิ่งสำคัญ โปรดดู ประเภทการตัดเฉือนมุมขวา(สำหรับซีรีส์ 8: มีให้เลือกทั้งแบบเหลี่ยม 0.03 และ 0.06)
■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา
ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
■ คุณสมบัติทางกลของวัสดุโครงอะลูมิเนียม (อ้างอิงมาตรฐาน JIS) ของเหล็กฉาก 90 องศา
| วัสดุ (สัญลักษณ์ JIS) | A6063S-T5 | A6N01SS-T5 |
|---|---|---|
| ความต้านทานแรงดึง (N/ mm2 ) | 155 ขึ้นไป | 245 ขึ้นไป |
| ความแข็งแรงของผลผลิต (N/mm 2 ) | 110 หรือมากกว่า | 205 ขึ้นไป |
| โมดูลัสยืดหยุ่นตามยาว (N/mm 2 ) | 69972 | 69972 |
| ความแข็งบริเนล (HB) | 88 | 88 |
| การรักษาพื้นผิว | การบำบัดด้วยอะลูไมต์ 9μm หรือมากกว่า | การบำบัดด้วยอะลูไมต์ 9μm หรือมากกว่า |
