ขายึดหนา - ซีรีส์ 8, ร่อง 10 มม., ร่อง 2 แถว
แบรนด์ :
MISUMI
ข้อควรระวัง
- ดาวน์โหลดฟรี! >>Economy Series Catalog (TH-EN-FY25) คลิกที่นี่
รายละเอียดสินค้า
เป็น เหล็กยึด ที่สามารถเชื่อมต่อ เฟรม ประเภทร่อง 2 แถวเข้ากับ เหล็กยึด เดียว

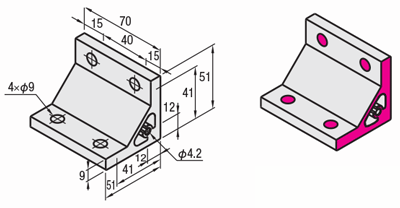

Drawing ระบุขนาดเหล็กฉาก 90 องศา
NBLTD8
HBLTD8
HBLTDB8 (อะโนไดซ์สีดำ)
CHBLTD8 (เคลือบใส)
HBLTD8
HBLTDB8 (อะโนไดซ์สีดำ)
CHBLTD8 (เคลือบใส)
[ ! ] NBLTD8 ไม่มีอะลูมิเนียมชุบผิวทั้งสองด้านและมีรูโบลท์
[ ! ]สำหรับความเหลี่ยมของเหล็กฉาก 90 องศาโปรดตรวจสอบตารางความทนทานต่อความเหลี่ยม
| ชนิด | [M]วัสดุ | [S]การเคลือบผิว |
| NBLTD8 | A6063S−T5 | การบำบัดด้วยอลูไมต์[ ! |
| HBLTD8 | A6N01SS−T5 | |
| HBLTDB8 | อลูมิเนียมอโนไดซ์สีดำ | |
| CHBLTD8 | การบำบัดด้วยอลูไมต์ |
ตารางข้อมูลจำเพาะเหล็กฉาก 90 องศา
| รุ่น |
| HBLTD8 |
・รายการราคาด้านล่างเป็นข้อมูล ณ เดือนเมษายน 2023
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
・โปรดตรวจสอบราคาล่าสุดโดยคลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลข รุ่น แล้ว
| รุ่น | มวล (กรัม) | โบลท์/น็อตตัว T ใช้งานได้ | น้ำหนักบรรทุกที่อนุญาต (นิวตัน) | |||
| โบลท์ | จำนวนชิ้น | T-น็อต | จำนวนชิ้น | |||
| NBLTD8 | 154 | CBM8−20 | 4 | HNTT8−8 | 4 | 3087 |
| HBLTD8 | ||||||
| HBLTDB8 * (อะโนไดซ์สีดำ) | ||||||
| CHBLTD8 (สีใส) | ||||||
การประมวลผลเพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่น | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLTD8 HBLTD8 | − − | SET C − SET |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขายึดที่ใช้งานได้ |
| รู ยึดฝา ครอบเพิ่มเติม | C | เพิ่มก๊อกเข้ากับขายึดเพื่อติดฝาครอบ (M5 สองด้านลึก 15 มม.) (สกรูยึด HCBM)  | NBLTD8 |
| HBLTD8 | |||
| CHBLTD8 | |||
| HBLUDW8 HBLUD8 NBLDW8 HBLUDW8 |
| การเปลี่ยนแปลง | รหัส | ข้อมูลจำเพาะ | ขายึดที่ใช้งานได้ | |||||||||||||||||||||||||||||||||
| ตั้ง สลักเกลียวและ น็อต ที่เกี่ยวข้อง | SET SST (สแตนเลส) SEU (น็อต สปริงพรีฟิต) SSU ( น็อตสปริง พ รีฟิต สแตนเลส) SEP (น็อตสปริงฟิตติ้ง) SSP (น็อตสปริงฟิตติ้งสแตนเลส) SEC ( โบลท์/น็อตพร้อมแหวนรอง ) | ชุดโบลท์และน็อตที่ใช้ได้สำหรับติดเหล็กยึดกับเฟรม (เพิ่มในราคาขายึด) (ตัวอย่าง) เมื่อระบุ HBLTD8
[ ! ]เมื่อระบุผลิตภัณฑ์อื่นที่ไม่ใช่ HBLTD8 โปรดตรวจสอบโบลท์และน็อตที่เข้ากันได้สำหรับแต่ละรายการ | - | |||||||||||||||||||||||||||||||||
| NBLTD8 | ||||||||||||||||||||||||||||||||||||
| HBLTD8 | ||||||||||||||||||||||||||||||||||||
| HBLTDB8 | ||||||||||||||||||||||||||||||||||||
| CHBLTD8 | ||||||||||||||||||||||||||||||||||||
| HBLTDW8 | ||||||||||||||||||||||||||||||||||||
| HBLUD8 | ||||||||||||||||||||||||||||||||||||
| NBLDW8 | ||||||||||||||||||||||||||||||||||||
| HBLDW8 | ||||||||||||||||||||||||||||||||||||
[ ! ]หากระบุ -SET, -SEU, -SEP สำหรับขายึดอื่นที่ไม่ใช่ขายึดอะลูไมต์สีดำ โบลท์ที่ติดไว้จะไม่เป็นไปตามข้อกำหนด RoHS
รายละเอียดงานเพิ่มเติมของเหล็กฉาก 90 องศา
■ เจาะรูเพื่อติดตั้งฝาครอบ (-C) ของเหล็กฉาก 90 องศา
คุณสามารถเพิ่มรูเกลียว M5 ได้ทั้งสองด้าน
ตัวอย่างโมเดลการตัดเฉือนเพิ่มเติม: HBLTD8-C
■ รายละเอียดชุดสลักเกลียว/น็อตที่ใช้งานได้ของเหล็กฉาก 90 องศา
| รูปแบบการตัดเฉือนเพิ่มเติม | โบลท์ | น็อต | ||||
|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ชนิด | รุ่น | วัสดุ | ตัวอุด | |
| SET | CBM8-20 | เหล็ก | เข้าก่อน | HNTT8-8 | เหล็ก | ไม่มี |
| SST | SCB8-20 | สแตนเลส | เข้าก่อน | HNTTSN8-8 | สแตนเลส | ไม่มี |
| SEU | CBM8-20 | เหล็ก | เข้าก่อน | HNTU8-8 | เหล็ก | ใช่ |
| SSU | SCB8-20 | สแตนเลส | เข้าก่อน | SHNTU8-8 | สแตนเลส | ใช่ |
| SEP | CBM8-20 | เหล็ก | เข้าช้า | HNTP8-8 | เหล็ก | ใช่ |
| SSP | SCB8-20 | สแตนเลส | เข้าช้า | SHNTP8-8 | สแตนเลส | ใช่ |
| SEC | HCBST8-24 | เตารีด (พร้อมเครื่องซักผ้า) | เข้าก่อน | HNTT8-8 | เหล็ก | ไม่มี |
* มีโบลท์และน็อตสำหรับรูยึดแต่ละอัน.
คุณสมบัติของผลิตภัณฑ์เหล็กฉาก 90 องศา
ขายึดแบบอัดรีด: ผลิตจากอลูมิเนียมอัดขึ้นรูป พื้นผิวเป็นแบบอโนไดซ์
นี่คือขายึดที่สามารถเชื่อมต่อเฟรมประเภทร่องสองแถวเข้ากับขายึดเดียวได้
| เฟรมที่เข้ากันได้ |
|---|
| 8 ซีรีส์ 80 ตร.ม |
สินค้าที่คล้ายกันกับเหล็กฉาก 90 องศา
■ เหล็กฉาก 90 องศา 8 ซีรีส์ (ความกว้างของร่อง 10 มม.) -สำหรับร่อง 2 แถว-
| ชื่อ | [สินค้า] เหล็กยึด หนาอัดขึ้นรูป | ขายึดหนาพิเศษอัดขึ้นรูป | ขายึด หนาพิเศษ (8 รู) | ขายึด หนาอัด (8 รู) | ขายึดบาง | ขายึดที่มีการยื่นออกมา | ขายึด ถอยหลัง พร้อมส่วนที่ยื่นออกมา |
|---|---|---|---|---|---|---|---|
| ภาพ |
|
|
|
|
|
|
|
| การจำแนกประเภท | แม่พิมพ์อัดขึ้นรูป | แม่พิมพ์อัดขึ้นรูป | แม่พิมพ์อัดขึ้นรูป | แม่พิมพ์อัดขึ้นรูป | แม่พิมพ์อัดขึ้นรูป | โดยมีส่วนยื่นออกมาทั้งสองด้าน | มีส่วนยื่นออกมาทั้งสองด้าน/ มีส่วนยื่นออกมาด้านเดียว |
| น้ำหนักบรรทุกที่อนุญาต (นิวตัน) | 3087 | 3920 | 5586 | 4410 | 2352 | 3087/3920 | 3087 |
| วัสดุ | A6063S-T5 A6N01SS-T5 | A6N01SS-T5 | A6063S-T5 A6N01SS-T5 | A6N01SS-T5 | A6N01SS-T5 | ADC12 | ADC12 |
| โมเดลตัวแทน | HBLTD8 | HBLUD8 | HBLDW8 | HBLTDW8 | HBLSD8 | HBLFTD8 | HBLFSD8 |
| คุณสมบัติ | นี่คือขายึดแบบอัดขึ้นรูป มีโครงสร้างสวยงามสวยงามที่ป้องกันไม่ให้ฝุ่นสะสม | สามารถเชื่อมต่อได้แน่นหนากว่า HBLTD8 | คุณสามารถเชื่อมต่อได้แน่นหนากว่า HBLTDW8 | ประเภทนี้มีรูยึด 4 รูที่ด้านหนึ่งเพื่อการเชื่อมต่อที่ปลอดภัยยิ่งขึ้น | มีประสิทธิภาพในการประหยัดพื้นที่ระหว่างการติดตั้ง ตำแหน่งรูสามารถเปลี่ยนแปลงได้ด้วยการตัดเฉือนเพิ่มเติม | มีส่วนที่ยื่นออกมาเพื่อให้วางตำแหน่งได้ง่าย | สามารถเชื่อมต่อรูปตัว L และการเชื่อมต่อข้ามได้ มีส่วนที่ยื่นออกมาเพื่อให้วางตำแหน่งได้ง่าย |
■ ความแตกต่างระหว่างเหล็กฉาก 90 องศาแบบอัดรีดและเหล็กฉาก 90 องศาแบบมีส่วนยื่นออกมา
| [สินค้า] เหล็กยึด อัดขึ้นรูป
| · วัสดุ ของ เหล็กยึด อัดขึ้นรูปคือ A6N01SS-T5 และทำจาก อะลูมิเนียม อัดขึ้นรูป พื้นผิวเป็นแบบอโนไดซ์ - มีประสิทธิภาพเมื่อคุณต้องการรวมเฟรมและรูปลักษณ์เข้าด้วยกัน มีโครงสร้างป้องกันไม่ให้ฝุ่นสะสม - แข็งแรงกว่าเหล็กฉากที่มีส่วนยื่นออกมา ทำให้เหมาะสำหรับสถานที่ที่ต้องการความแข็งแรง |
| เหล็กฉาก 90 องศาที่มีส่วนยื่นออก
| - ขายึดที่มีส่วนยื่นออกมาเป็นขายึดที่ทำจากวัสดุ ADC12 โดยใช้แม่พิมพ์ ราคาถูกกว่าขายึดอัดขนาดเดียวกันโดยไม่มีการเคลือบอะลูไมต์แบบพื้นฐาน ·ส่วนที่ยื่นออกมาป้องกันการหมุนระหว่างการยึดทำให้ทำงานได้ง่าย - มีขายึดหลายประเภทพร้อมฟังก์ชันเพิ่มเติม |
ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา
■ มุมขวาเหล็กฉาก 90 องศา
ความเหลี่ยมของขายึดอัดขึ้นรูปผลิตขึ้นภายในพิกัดความเผื่อ ±1° ตามมาตรฐานเกรดพิเศษ H4100 ของมาตรฐาน JIS
หากความเหลี่ยมเป็นสิ่งสำคัญ โปรดดู ประเภทการตัดเฉือนมุมขวา(สำหรับซีรีส์ 8: มีให้เลือกทั้งแบบเหลี่ยม 0.03 และ 0.06)
■ แนวคิดเกี่ยวกับน้ำหนักที่อนุญาตของเหล็กฉาก 90 องศา
ดังที่แสดงในภาพด้านซ้าย น้ำหนักบรรทุกที่อนุญาตต่อเฟรมจะแสดงขึ้นเมื่อมีการวางสองเฟรมไว้ระหว่างเฟรมเหล่านั้น และมีเหล็กฉาก 90 องศาสองอันติดอยู่ด้านล่าง
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
น้ำหนักที่อนุญาตในที่นี้หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถรักษาตำแหน่งได้ (ไม่มีการแตกหัก/ลื่นไถลเกิดขึ้น) เมื่อรูยึดทั้งหมดของขายึดได้รับการแก้ไขด้วยสลักเกลียวและมีการใช้โหลด
■ คุณสมบัติทางกลของวัสดุโครงอะลูมิเนียม (อ้างอิงมาตรฐาน JIS) ของเหล็กฉาก 90 องศา
| วัสดุ (สัญลักษณ์ JIS) | A6063S-T5 | A6N01SS-T5 |
|---|---|---|
| ความต้านทานแรงดึง (N/ mm2 ) | 155 ขึ้นไป | 245 ขึ้นไป |
| ความแข็งแรงของผลผลิต (N/mm 2 ) | 110 หรือมากกว่า | 205 ขึ้นไป |
| โมดูลัสยืดหยุ่นตามยาว (N/mm 2 ) | 69972 | 69972 |
| ความแข็งบริเนล (HB) | 88 | 88 |
| การรักษาพื้นผิว | การบำบัดด้วยอะลูไมต์ 9μm หรือมากกว่า | การบำบัดด้วยอะลูไมต์ 9μm หรือมากกว่า |
