ฉากกลับด้านแบบแท็บ - ซีรีส์ 8, ร่อง 10 มม., 2 ร่อง (มุม 90 องศา)
แบรนด์ :
MISUMI
ข้อควรระวัง
รายละเอียดสินค้า
เฟรม ชนิดร่อง 2 แถว (HFS8-8080 ฯลฯ) สามารถเชื่อมต่อได้ด้วย เหล็กยึด ตัวเดียว
Drawing ระบุขนาดของเหล็กฉาก 90 องศา
HBLFSD8 มุมด้านข้าง
HBLFSDK8 มุมด้านข้าง
(มียื่นออกมาจากด้านล่างเท่านั้น)
HBLFSD8
HBLFSDK8
(มียื่นออกมาจากด้านหนึ่ง)
HBLFSDK8
(มียื่นออกมาจากด้านหนึ่ง)
[ ! ]สำหรับความตั้งฉากของเหล็กฉาก 90 องศา โปรดดูตารางค่าความคลาดเคลื่อนของความตั้งฉาก
. [ M ]วัสดุ: ADC12 [ S ]การตกแต่งพื้นผิว: ไม่มี
. [ M ]วัสดุ: ADC12 [ S ]การตกแต่งพื้นผิว: ไม่มี
ตารางข้อมูลจำเพาะของเหล็กฉาก 90 องศา
| รุ่น |
| HBLFSD8 |
- รายการราคาด้านล่าปัจจุบันเดือนเมษายน 2011.
- ตรวจสอบราคาล่าสุด ให้คลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
[!]โบลต์และแหวนไม่รวมอยู่ในเหล็กฉาก 90 องศา
กรุณาตรวจสอบตารางด้านล่างสำหรับโบลต์และแหวนที่เหมาะสม
ถ้าต้องการซื้อชุดโบลต์และแหวน โปรดเลือกจากตัวกรอง "อุปกรณ์"
สำหรับรายละเอียดสเปค โปรดตรวจสอบลิงค์สินค้าด้านล่างสำหรับชุดโบลต์และแหวนที่เหมาะสม (สามารถซื้อได้แยกต่างหาก)
- ตรวจสอบราคาล่าสุด ให้คลิกปุ่ม "ตรวจสอบราคา" หลังจากยืนยันหมายเลขรุ่น
[!]โบลต์และแหวนไม่รวมอยู่ในเหล็กฉาก 90 องศา
กรุณาตรวจสอบตารางด้านล่างสำหรับโบลต์และแหวนที่เหมาะสม
ถ้าต้องการซื้อชุดโบลต์และแหวน โปรดเลือกจากตัวกรอง "อุปกรณ์"
สำหรับรายละเอียดสเปค โปรดตรวจสอบลิงค์สินค้าด้านล่างสำหรับชุดโบลต์และแหวนที่เหมาะสม (สามารถซื้อได้แยกต่างหาก)
| รุ่น | มวล (g) | โบลต์และแหวนที่เหมาะสม | น้ำหนักที่อนุญาต (N) | |||
| โบลต์ | จำนวน | แหวน | จำนวน | |||
| HBLFSD8 | 89 | CBM8-20 | 4 | HNTT8-8 | 4 | 3087 |
| HBLFSDK8 | ||||||
งานเพิ่มเติมของเหล็กฉาก 90 องศา
| รุ่น | − | (C・SET・SST・SEU・SSU・SEP・SSP・SEC) |
| HBLFSD8 HBLFSD8 | − − | SET C−SET |
| การแก้ไข | รหัส | สเปค | เหล็กฉาก 90 องศาได้รับการสนับสนุน |
| ร่องติดฉาก 90 องศา ร่อง | C | เหล็กฉาก 90 องศาสามารถติดตั้งรูเกลียว M5 ทั้งสองด้านสำหรับติดฝาครอบได้ ตัวอย่างรุ่น: HBLFSD8-C (สกรูยึด:HCBM).  | HBLFTD8 |
| HBLFUD8 | |||
| HBLFSD8 | |||
| HBLFSDK8 |
| การแก้ไข | รหัส | สเปค | เหล็กฉาก 90 องศาได้รับการสนับสนุน | |||||||||||||||||||||||||||||||||
| โบลต์และแหวนที่เหมาะสม ชุด | SET SST (สแตนเลส) SEU (ก่อนติดตั้ง แหวนสปริง) SSU (ก่อนติดตั้ง แหวนสปริง สแตนเลส) SEP (Post- ติดตั้งแหวนสปริง) SSP (หลังติดตั้ง แหวนสปริง สแตนเลส) SEC ( โบลต์และแหวนพร้อมแหวนรอง) | ชุดรวมรวมโบลต์และแหวนที่เหมาะสมสำหรับติดตั้งเหล็กฉาก 90 องศาไปที่โครงสร้าง (ราคาเพิ่มเติมของเหล็กฉาก 90 องศา) (ตัวอย่าง) เมื่อระบุ HBLFSD8
[ ! ]ถ้าระบุประเภทที่ไม่ใช่ HBLFSD8 โปรดตรวจสอบโบลต์และแหวนที่เหมาะสม | - | |||||||||||||||||||||||||||||||||
| HBLFTD8 | ||||||||||||||||||||||||||||||||||||
| HBLFUD8 | ||||||||||||||||||||||||||||||||||||
| HBLFSD8 | ||||||||||||||||||||||||||||||||||||
| HBLFSDK8 | ||||||||||||||||||||||||||||||||||||
■โบลต์และแหวนที่เหมาะสม (สามารถซื้อได้แยกต่างหาก)
| รุ่นการปรับแต่งเพิ่มเติม | โบลต์ | แหวน | ||||
|---|---|---|---|---|---|---|
| รุ่น | วัสดุ | ประเภท | รุ่น | วัสดุ | สปริง | |
| SET | CBM8-20 | เหล็ก | สิ่งที่เข้าไปแรกก็ออกมาก่อน | HNTT8-8 | เหล็ก | ไม่มี |
| SST | SCB8-20 | สแตนเลส | สิ่งที่เข้าไปแรกก็ออกมาก่อน | HNTTSN8-8 | สแตนเลส | ไม่มี |
| SEU | CBM8-20 | เหล็ก | สิ่งที่เข้าไปแรกก็ออกมาก่อน | HNTU8-8 | เหล็ก | มี |
| SSU | SCB8-20 | สแตนเลส | สิ่งที่เข้าไปแรกก็ออกมาก่อน | SHNTU8-8 | สแตนเลส | มี |
| SEP | CBM8-20 | เหล็ก | สิ่งที่เข้าไปแรกก็ออกมาก่อน | HNTP8-8 | เหล็ก | มี |
| SSP | SCB8-20 | สแตนเลส | สิ่งที่เข้าไปแรกก็ออกมาก่อน | SHNTP8-8 | สแตนเลส | มี |
| SEC | HCBST8-24 | เหล็ก (พร้อมแหวนรอง) | สิ่งที่เข้าไปแรกก็ออกมาก่อน | HNTT8-8 | เหล็ก | ไม่มี |
วิธีการใช้เหล็กฉาก 90 องศา
คุณสมบัติ: ชนิดนี้มีการขีดข่วนที่เหมาะสมกับร่องโครงสร้าง
การขีดข่วนทำหน้าที่เป็นปิดกั้นการยึดติดกับงาน ทำให้ง่ายต่อการทำงาน
การขีดข่วนยึดติดกับงาน 90 องศา
สามารถใช้ได้เมื่อโครงสร้างตัดกัน
สามารถใช้ได้เมื่อโครงสร้างตัดกัน
ข้อมูลทางเทคนิคของเหล็กฉาก 90 องศา
■ ความตั้งฉาก
โปรดตรวจสอบตารางค่าความคลาดเคลื่อนของความตั้งฉากของเหล็กฉาก 90 องศา■ ความรับน้ำหนักของเหล็กฉาก 90 องศา
ตามที่แสดงในแผนภาพด้านซ้าย มีการตั้งโครงสองตัว โครงหนึ่งถูกวางระหว่างโครงทั้งสอง และเหล็กฉาก 90 องศาสองตัวถูกยึดติดไว้ด้านล่าง แสดงค่าการรับน้ำหนักที่อนุญาตต่อหน่วย
ค่าการรับน้ำหนักที่อนุญาตที่นี่หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถคงตำแหน่งได้ (โดยไม่แตกหรือลื่น) เมื่อรูยึดทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยสลักเกลียวและมีการรับน้ำหนัก
ค่าการรับน้ำหนักที่อนุญาตที่นี่หมายถึงน้ำหนักที่เหล็กฉาก 90 องศาสามารถคงตำแหน่งได้ (โดยไม่แตกหรือลื่น) เมื่อรูยึดทั้งหมดบนเหล็กฉาก 90 องศาถูกยึดด้วยสลักเกลียวและมีการรับน้ำหนัก
วิธีติดตั้งโบลต์พร้อมแหวนสปริง (งานเพิ่ม: SEC) ของเหล็กฉาก 90 องศา
■วิธีการติดตั้งเหล็กฉาก 90 องศาสำหรับโครงสร้างอลูมิเนียมที่มีโบลต์พร้อมแหวนสปริง (งานเพิ่ม: SEC)
ผลิตภัณฑ์นี้ต้องใช้ความระมัดระวังมากกว่าชุดอื่น ๆ ที่มีโบลต์พร้อมแหวนสปริง เพราะหัวสกรูที่ยึดติดกันจะขัดขวางกัน
เราจะแนะนำวิธีการติดตั้งผลิตภัณฑ์นี้
ขั้นตอนที่ 1 การติดตั้งลำดับ
ขั้นตอนที่ 2 การยึดสกรูที่มีรูปหกเหลี่ยม
ยึดสกรูที่มีรูปหกเหลี่ยมอย่างปลอดภัย
จากสองรูที่มี ติดตั้งผ่านรูที่กล่าวถึงข้างต้น

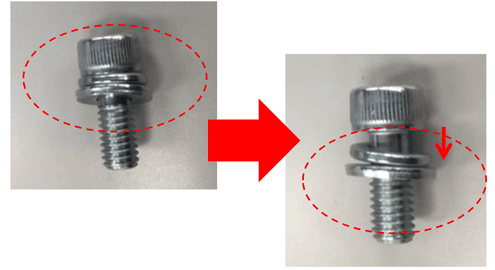

ขั้นตอนที่ 3 การปรับตำแหน่งของแหวนสปริงของโบลต์
จากนั้น กดลงบนส่วนแหวนสปริงของโบลต์ด้วยมือของคุณถ้าคุณปล่อยให้อยู่ในสถานะนี้เมื่อยึดสกรูที่เหลือ
, หัวของสกรูที่เคยยึดก่อนหน้านี้
จะขัดขวางกันและสกรูจะไม่สามารถติดตั้งได้
, หัวของสกรูที่เคยยึดก่อนหน้านี้
จะขัดขวางกันและสกรูจะไม่สามารถติดตั้งได้
จากนั้น ยึดสกรูที่มีรูปหกเหลี่ยมด้วยการหมุด
ถ้ายึดก่อนหน้านี้ยาก เราจะแนะนำให้ใช้ผลิตภัณฑ์ต่อไปนี้
<ทางเลือก>
เปลี่ยนสกรูโดยไม่เปลี่ยนเหล็กฉาก 90 องศา:
HBLFSD8-SET(เปลี่ยนสกรูและนักรองที่สามารถใช้งานได้สำหรับงานเพิ่มเติม)
สินค้าที่คล้ายกันของเหล็กฉาก 90 องศา
■8 ซีรีส์ (ร่องกว้าง 10 มม.) - สำหรับร่อง 2 แถว -
| ชื่อ | ยึดติดกับงาน 90 องศา เหล็กฉาก 90 องศาพร้อมยื่นที่พอดีกับร่อง (ผลิตภัณฑ์นี้) | เหล็กฉาก 90 องศาพร้อมยื่นที่พอดีกับร่อง | เหล็กฉาก 90 องศาพร้อมยื่นที่พอดีกับร่อง พร้อมรูยึด 4 รู | เหล็กฉาก 90 องศาพร้อมยื่นที่พอดีกับร่อง อัดหนาเพิ่มเติม | เหล็กฉาก 90 องศาพร้อมยื่นที่พอดีกับร่อง อัดหนาเพิ่มเติม (8 รู) | เหล็กฉาก 90 องศาพร้อมยื่นที่พอดีกับร่อง อัดหนาเพิ่มเติม (8 รู) | เหล็กฉาก 90 องศาพร้อมยื่นที่พอดีกับร่อง |
|---|---|---|---|---|---|---|---|
| รูปภาพ |
|
|
|
|
|
|
|
| ตำแหน่งขีดข่วน | มีการขีดข่วนทั้งสองด้าน / มีการขีดข่วนหนึ่งด้าน | มีการขีดข่วนทั้งสองด้าน | - | - | - | - | - |
| ความรับน้ำหนักที่อนุญาต (N) | 3087 | 3087/3920 | 3087 | 3920 | 4410 | 5586 | 2352 |
| ตัวแทนรุ่น | HBLFSD8 | HBLFTD8 | HBLTD8 | HBLUD8 | HBLTDW8 | HBLUDW8 | HBLSD8 |
| คุณสมบัติ | การยึดติดกับงาน L รูปและการยึดติดกับงานตัดกันเป็นไปได้ การตั้งตำแหน่งง่ายต่อการทำงานด้วยการขีดข่วน | การขีดข่วนทำให้การตั้งตำแหน่งง่ายต่อการทำงาน | นี่คือเหล็กฉาก 90 องศาที่อัดขึ้นรูปที่มีโครงสร้างที่น่าสะอาดและต้านทานการกักกั่นของฝุ่น | มีการเชื่อมต่อแข็งแรงกว่า HBLTD8 | ชนิดนี้มีรูยึดสี่รูบนด้านหนึ่ง ทำให้มีการเชื่อมต่อแข็งแรงกว่า | มีการเชื่อมต่อแข็งแรงกว่า HBLTDW8 | มีประสิทธิภาพสำหรับการประหยัดพื้นที่ในการติดตั้ง ตำแหน่งรูสามารถเปลี่ยนได้ด้วยการขีดข่วนเพิ่มเติม |
